基于电容触摸按键芯片触摸面板材料的选择

1. 电容按键传感器

1.1 触摸按键材料及形状

       触摸按键可以是任何形状的导体，中间可以留孔或者镂空，但要保证一定的平面面积。建议使用直径大于12mm 的圆形或者方形，注意避免尖端效应。触摸感应盘可以用 PCB 铜箔、金属片、平顶圆柱弹簧、导电棉、导电油墨、导电橡胶、导电玻璃的 ITO 层等。图 1 -1 所示：

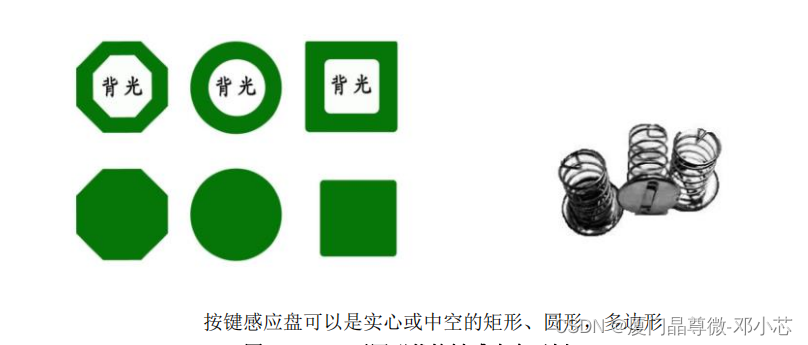

图1-1   不同形状按键感应盘示例

1.2 触摸感应盘的尺寸

        触摸感应盘的尺寸大小：最小 4mmX4mm, 最大 30mmX30mm 。 实际面积大小根据灵敏度的需求而定，面积大小和灵敏度成正比。一般来说，按键感应盘的直径要大于面板厚度的 4 倍，并且增大电极的尺寸，可以提高信噪比。各个感应盘的形状、面积应该相同，以保证灵敏度一致。通常，在绝大多数应用里，12mmX12mm 是个典型值。

1.3 触摸触摸 PAD 和触摸面板的连接方式

（ 1 ）当用 PCB 的铜箔做触摸 PAD 时，直接将触摸 PAD 用两面胶粘在触摸面板上。

（ 2 ）使用带弹簧的贴片做触摸 PAD ，必须将触摸 PAD 顶在面板上。

（ 3 ）使用导电橡胶或导电棉，导电橡胶或导电棉底端粘在 PCB 的铜箔上，顶端作为感应盘紧贴在面板

上。（ 4 ）导电油墨或 ITO 做成柔性 PCB ，插在触摸端口的接口里。

1.4 触摸面板的选择

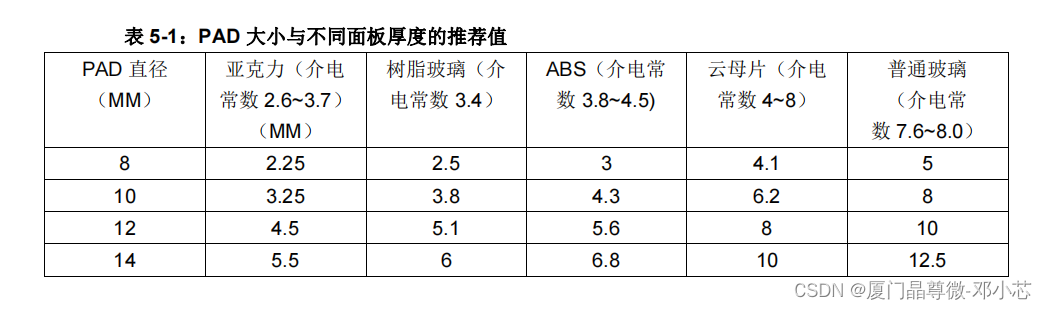

        面板必须选用绝缘材料，可以是玻璃、聚苯乙烯、聚氯乙烯（ pvc ）、尼龙、树脂玻璃等。在生产过程中，要保持面板的材质和厚度不变，面板的表面喷涂必须使用绝缘的油漆。在触摸感应盘面积一定的情况下，面板的厚度和材质决定灵敏度。通常面板厚度设置在 0~10MM 之间。不同的材料对应着不同的典型厚度， 按键感应盘表面要平整，且必须紧密贴在面板上，中间不能有空气间隙。在实际应用的时候，客户根据实际需要，找到理想的折中值。下面的表格是 PAD 大小和不同材质面板厚度的推荐值。
