ospf简介与配置

OSPF :开放式最短路径优先（open shortest path first）协议是IETF定义的一种基于链路状态的内部网关路由协议。

Rip：是一种基于距离矢量算法的路由协议，存在着收敛速度慢、易产生路由环路、可扩展性差等问题、目前已逐渐被ospf取代

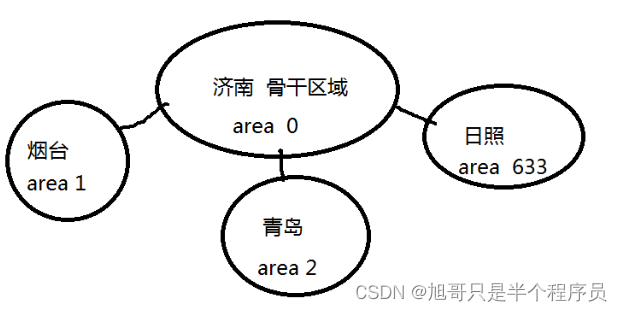

ospf两层结构（层次化结构）：

骨干区域

常规区域

ospf路由优先级：10

ospf基本配置：

正掩码：/24 255.255.255.0

反掩码：255.255.255.255

             -255.255.255.0

             0.0.0.255

列如：255.255.252.0  反掩码：0.0.3.255

在反掩码里面，0bit表示精确匹配，1bit表示任意匹配。

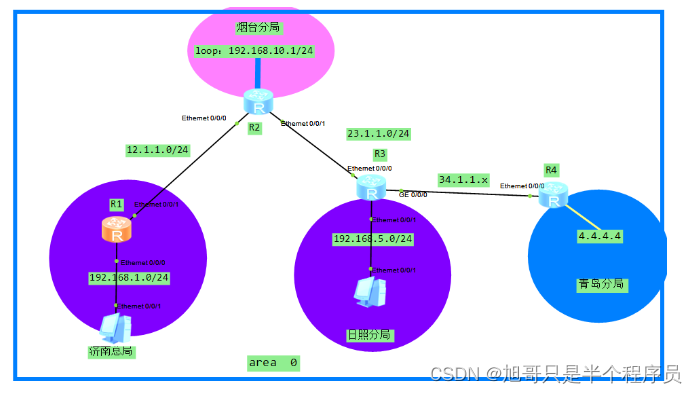

R1:

OSPF 1 启动ospf进程1

  area 0 进入区域0

    network 192.168.1.0 0.0.0.255（宣告直连网段、只要能包含接口即可）

    network 12.1.1.0 0.0.0.255

R2：

Ospf 1

   area 0

     network 12.1.1.0 0.0.0.255

     network 192.168.10.0 0.0.0.255

     network 23.1.1.0 0.0.0.255

R3:

Ospf 1

  area 0

    network 23.1.1.0 0.0.0.255

    network 34.1.1.0 0.0.0.255

    network 192.168.5.0 0.0.0.255

R4:

Ospf 1

  area 0

    network 34.1.1.4 0.0.0.0 精确宣告接口

    network 4.4.4.4 0.0.0.0

注意：

ospf 宣告时，宣告的网段只要包含接口就可以。

router-id ：运行ospf路由器的身份id

router-id选举：优先选择最大的的逻辑接口地址------>在选择最大的物理接口地址。

注意1：router-id 是在ospf进程刚开始启动时开始选举，后面如果有必要更改router-id 则需要重启ospf 进程。

注意2：由于接口的IP地址变动可能引发ospf router id的变动进而对网络产生影响，因此建议给ospf手动指定固定的router id。

注意3：在一个ospf网络里面，每个路由器的router id 都必须是独一无二。

注意4：router-id并不一定是路由器接口的IP地址。

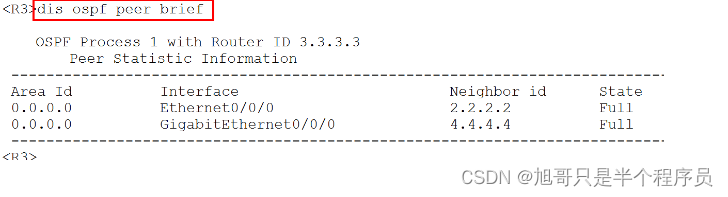

查看邻居表：display ospf peer brief

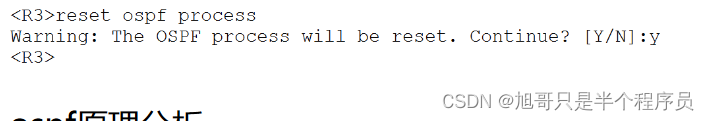

重置ospf 进程:Reset ospf process

ospf原理分析

Ospf 常见的五种报文：

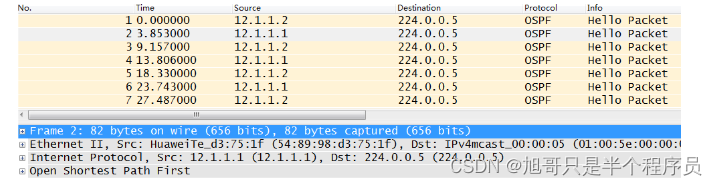

Hello 包：10s发送一次，该报文用于邻居的建立和维持。并不携带任何路由信息。

DBD:数据库描述报文

LSR:链路状态请求

LSU:链路状态回应

LSACK:链路状态确认

注意：ospf 在邻居刚建立的时候会发送路由信息（路由信息使用DBD、LSR、LSU、LSack四种报文来发送），路由同步以后，后面仅发送hello包来维持邻居关系即可。

< >reset ospf process 重置ospf 进程
