PyCharm中Matplotlib绘图：SciView模式的开启与常见错误

📖 文章简介

PyCharm专业版中Matplotlib绘图的两种显示模式，详细介绍SciView模式的开启方法、常见问题解决方案，以及不同使用场景下的最佳实践建议。

📑 目录

问题背景

解决方案

• 开启SciView模式

• 常见错误处理（直接看这里）

关闭SciView后常见错误

模式对比

最佳实践指南

🚀 问题背景

PyCharm专业版提供了两种图形显示方式，各有千秋：

1. SciView窗口（科学模式）🔬

2. 独立弹出窗口🖼️

✨ SciView模式三大优势

• 批量处理无忧：大量图形生成时，不再有窗口轰炸💣

• 集中管理：所有图形整齐排列在工具窗口，一目了然👀

• 流畅工作流：程序自动继续运行，告别手动关窗的烦恼🚪

⚠️ 重要提示：社区版(Community)PyCharm用户无法使用SciView功能哦～

🔧 解决方案

开启SciView模式（专业版专属）

设置路径（英文界面）：

• Settings → Tools → Python Scientific → 勾选"Show plots in tool window"

中文界面设置：

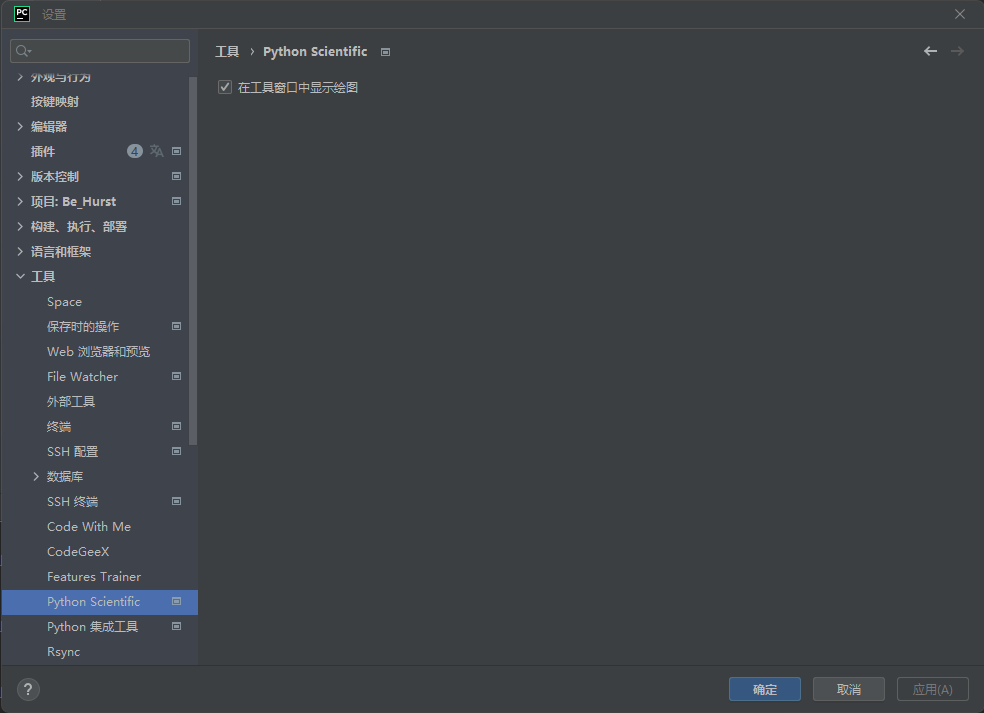

• 设置 → 工具 → Python Scientific → 勾选"在工具窗口中显示绘图"

常见错误

🚑： 启用SciView后出现以下错误：

 AttributeError: module 'backend_interagg' has no attribute 'FigureCanvas'

解决方案💊：

经过各个版本尝试，只有matplotlib==3.6.1，3.6.2，3.6.3可以使用SciView

 pip uninstall matplotlib
 pip install matplotlib==3.6.3

💡 小贴士：如果不想降级matplotlib，可以直接跳到方案3，但这样就无法享受SciView功能啦

🔄 模式切换

不需要SciView时，matplotlib可以使用以下代码指定后端，或者关掉"Show plots in tool window"。

如果matplotlib>=3.7.0、未指定后端且勾选"Show plots in tool window"依旧会报错：AttributeError: module 'backend_interagg' has no attribute 'FigureCanvas'。解决如下：

降低matplotlib版本到3.6

 pip install matplotlib==3.6.3

关掉"Show plots in tool window"

• Settings → Tools → Python Scientific → 取消勾选"Show plots in tool window"

指定后端

 # TkAgg、Qt5Agg、WXAgg、Agg、Cairo、Pdf、Postscript、SVG...
 # 例
 import matplotlib
 matplotlib.use('TkAgg')  # 经典后端选择
 # 或者
 matplotlib.use('Qt5Agg')  # 更现代的Qt后端

⚖️ SciView与独立窗口的优缺点分析

特性对比	SciView模式	独立窗口模式
程序运行阻塞	✅ 不会阻塞程序运行	❌ 需要关闭窗口后代码才能继续执行
批量图形处理	✅ 适合批量生成大量图形	❌ 弹出过多窗口影响操作
图形管理	✅ 图形集中显示，便于统一查看	❌ 窗口分散，管理不便
多屏幕适配	❌ 小屏幕上查看不便	✅ 多显示器调试更灵活
图形导出质量	❌ 导出的图形清晰度可能不足	✅ 可直接导出高质量图像
版本兼容性	❌ 对Matplotlib版本有一定限制	✅ 兼容性更好
交互操作	❌ 交互功能受限	✅ 支持完整的交互操作
内存占用	✅ 内存管理更高效	❌ 多个窗口占用更多内存

🏆 最佳实践指南

1. 原型开发阶段：首选SciView模式，快速迭代📈

2. 深度调试阶段：切换到独立窗口，多屏协作更高效🖥️+🖥️

3. 成果输出阶段：独立窗口导出或直接保存高清图片📸

💭 使用心得：根据项目阶段灵活切换模式，工作效率翻倍！

希望这篇指南能帮你轻松驾驭PyCharm中的Matplotlib绘图！如有其他问题，欢迎留言讨论～ 😊
