（一）孔隙度计算

还是上一节的Plug.am数据，把不需要的数据删除。

有效孔隙度是指那些互相连通的，在一般压力条件下，允许流体在其中流动的孔隙体积之和与岩样总体积的比值，以百分数表示。所以需要计算连通孔隙的孔隙体积。

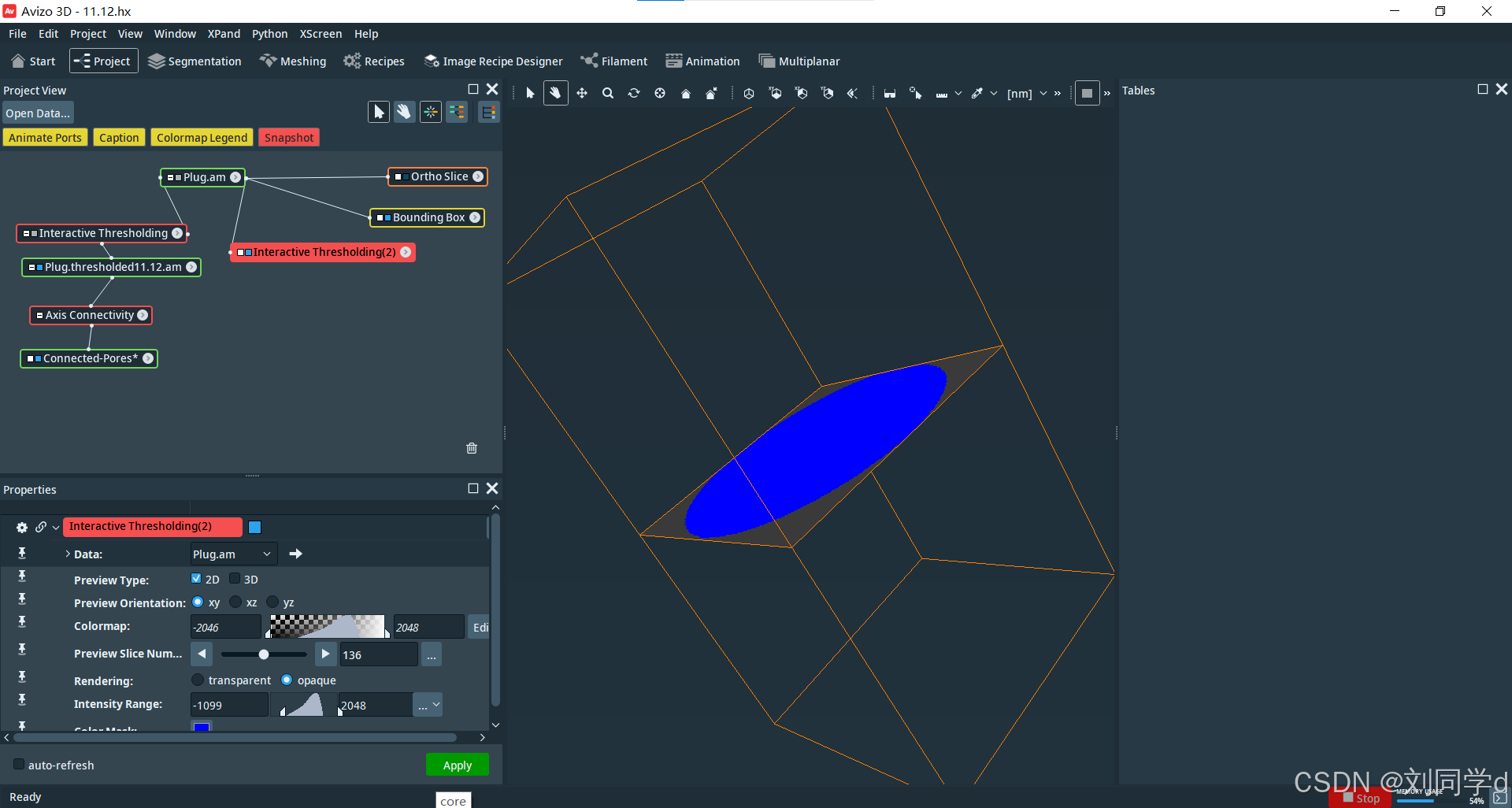

对样品数据进行阈值分割。

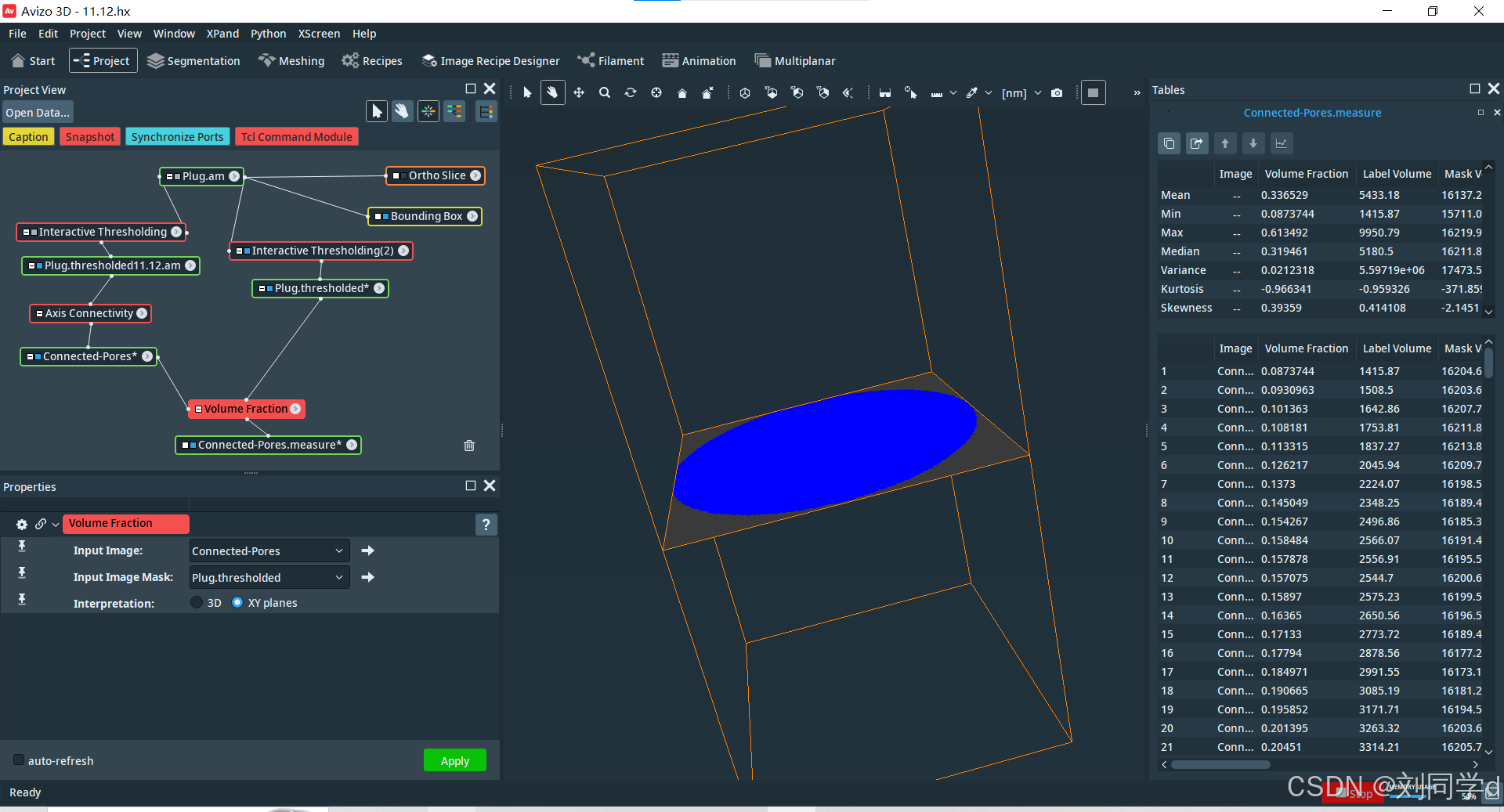

为连通孔隙数据（分子）增加Volume Fraction，Input Image Mask连接Plug.thresholded（分母）。选择XYplanes二维计算。则可以计算在不同深度下的有效孔隙度。

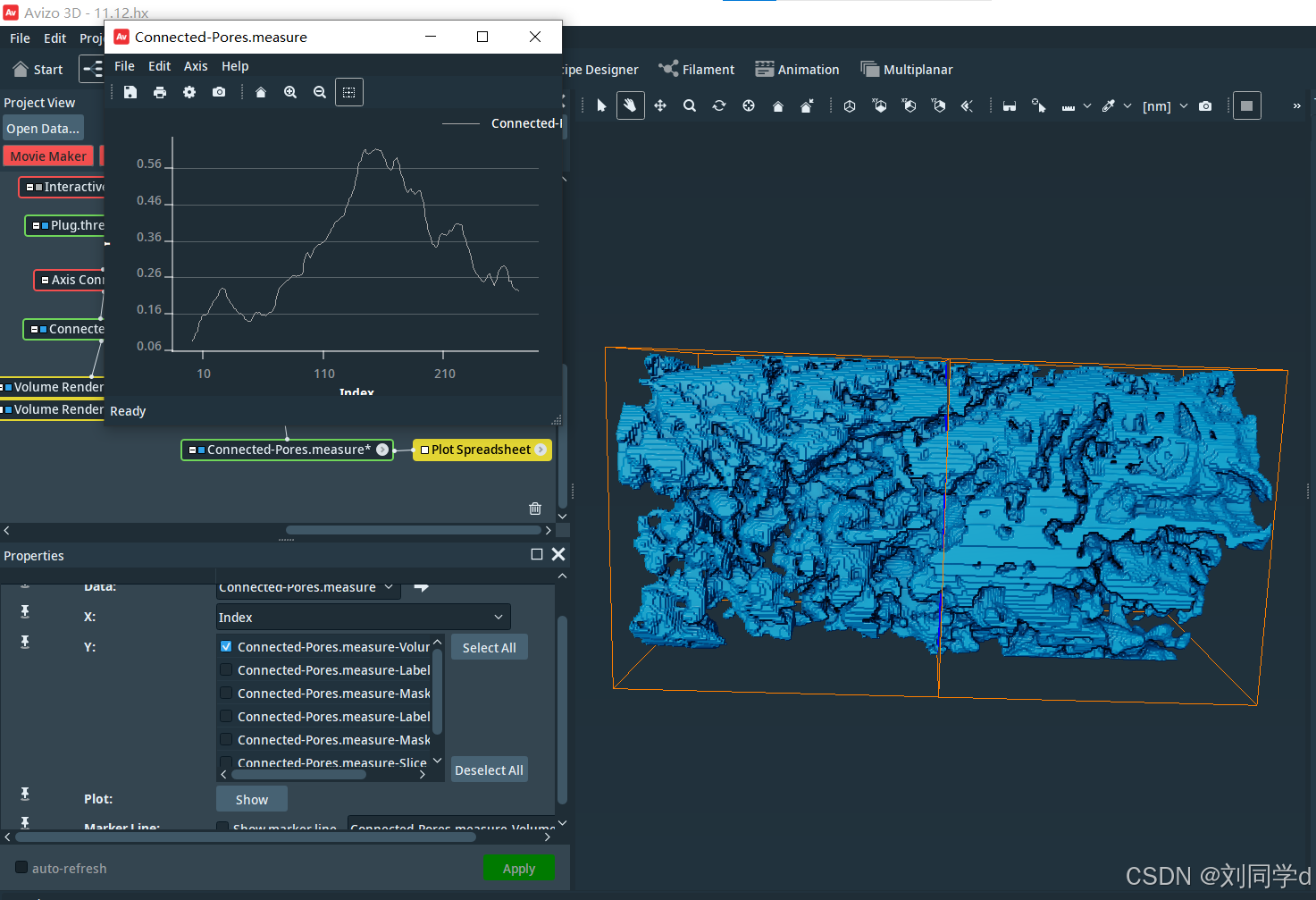

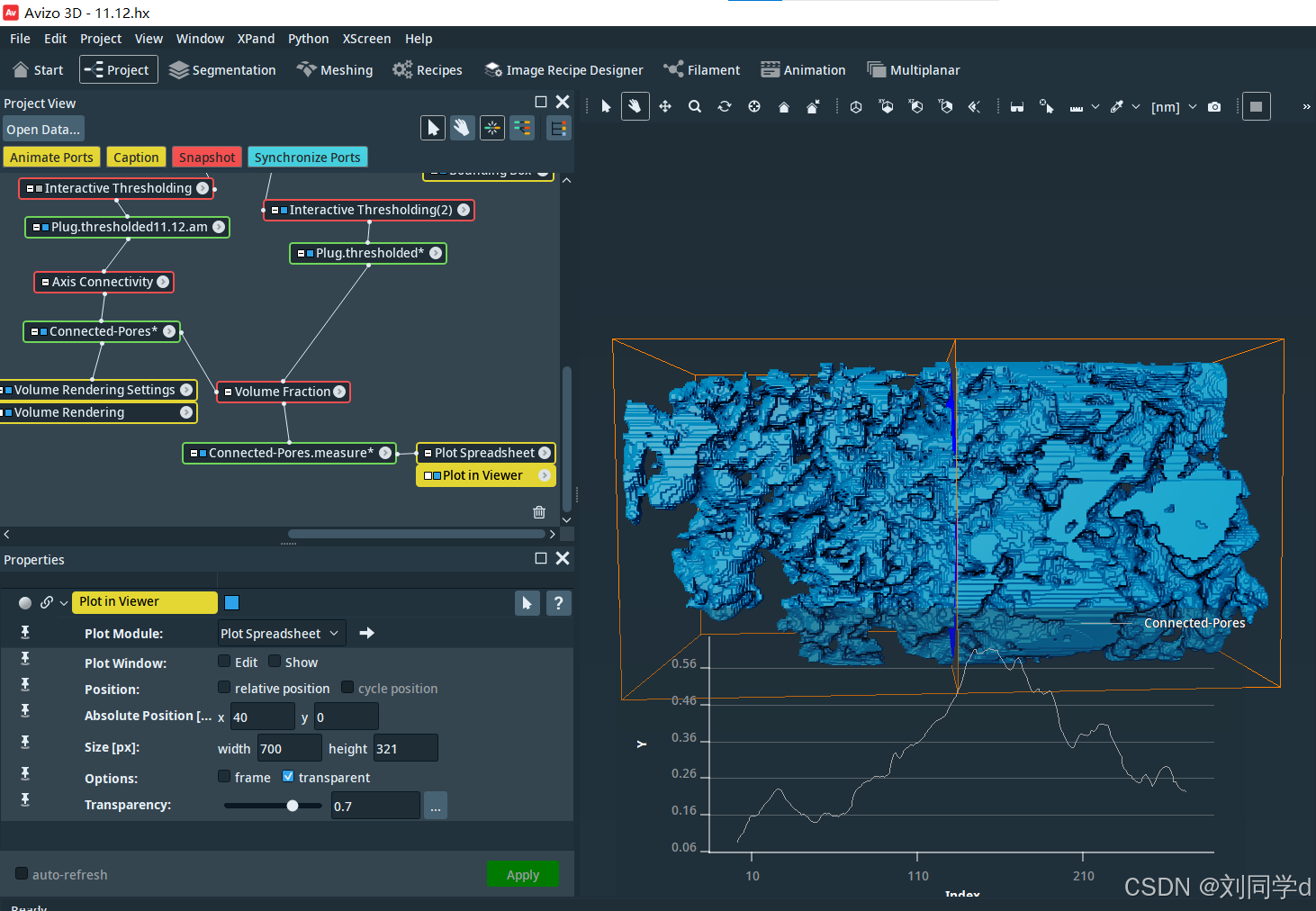

添加Plot Streamline，进行曲线分析。并用Plot in Viewer把曲线图和图像放在一起对比。发现是吻合的。

从连通孔隙模块选择Absolute Permeability Tensor Calculation，计算渗透率。Pore Space选择1。按竖直方向（z）计算。

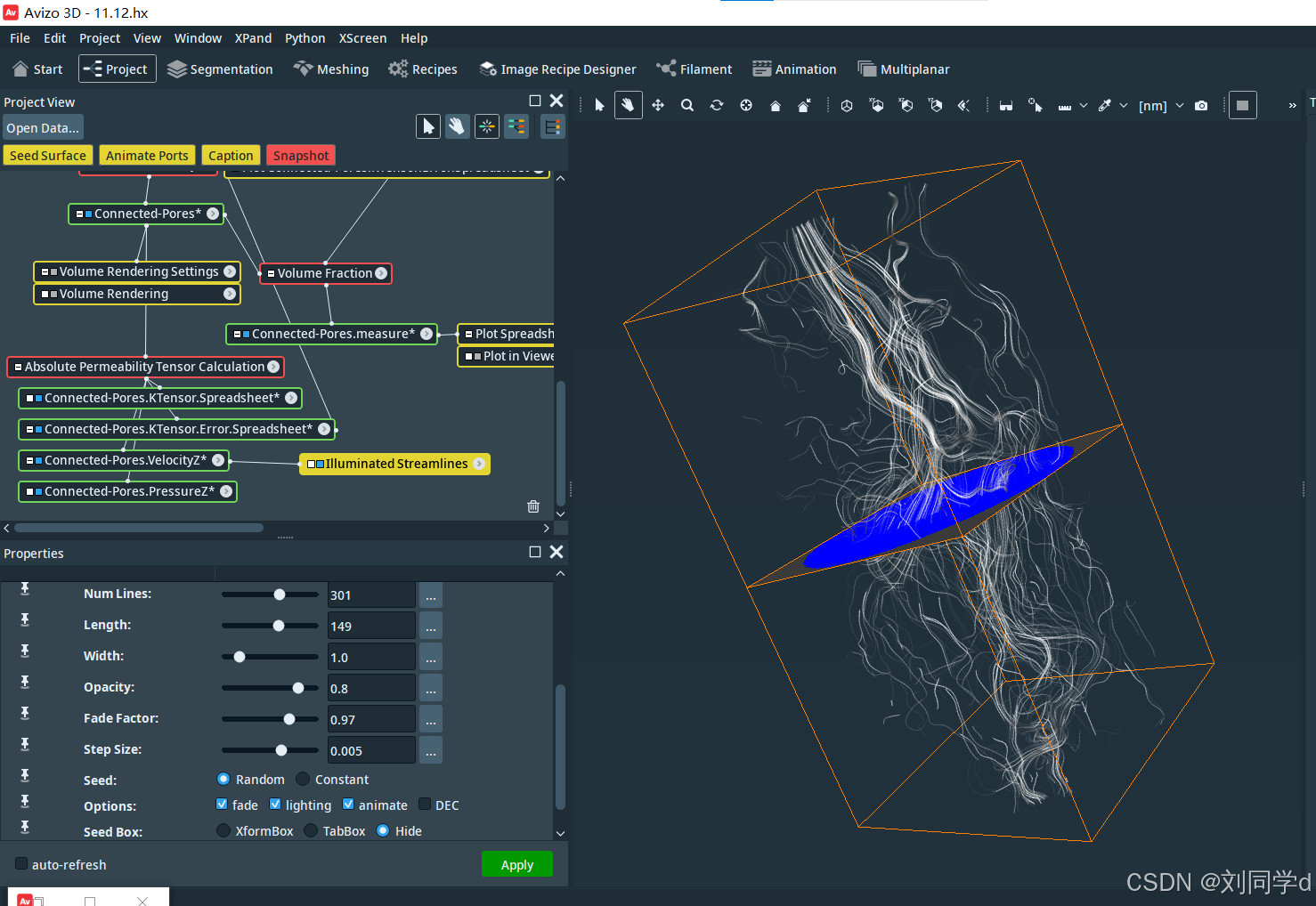

如有GPU可以用GPU计算，点击Apply。添加Illuminate Streamlines，把不需要展示的模块隐藏。Apply后可以看到动态流线图。

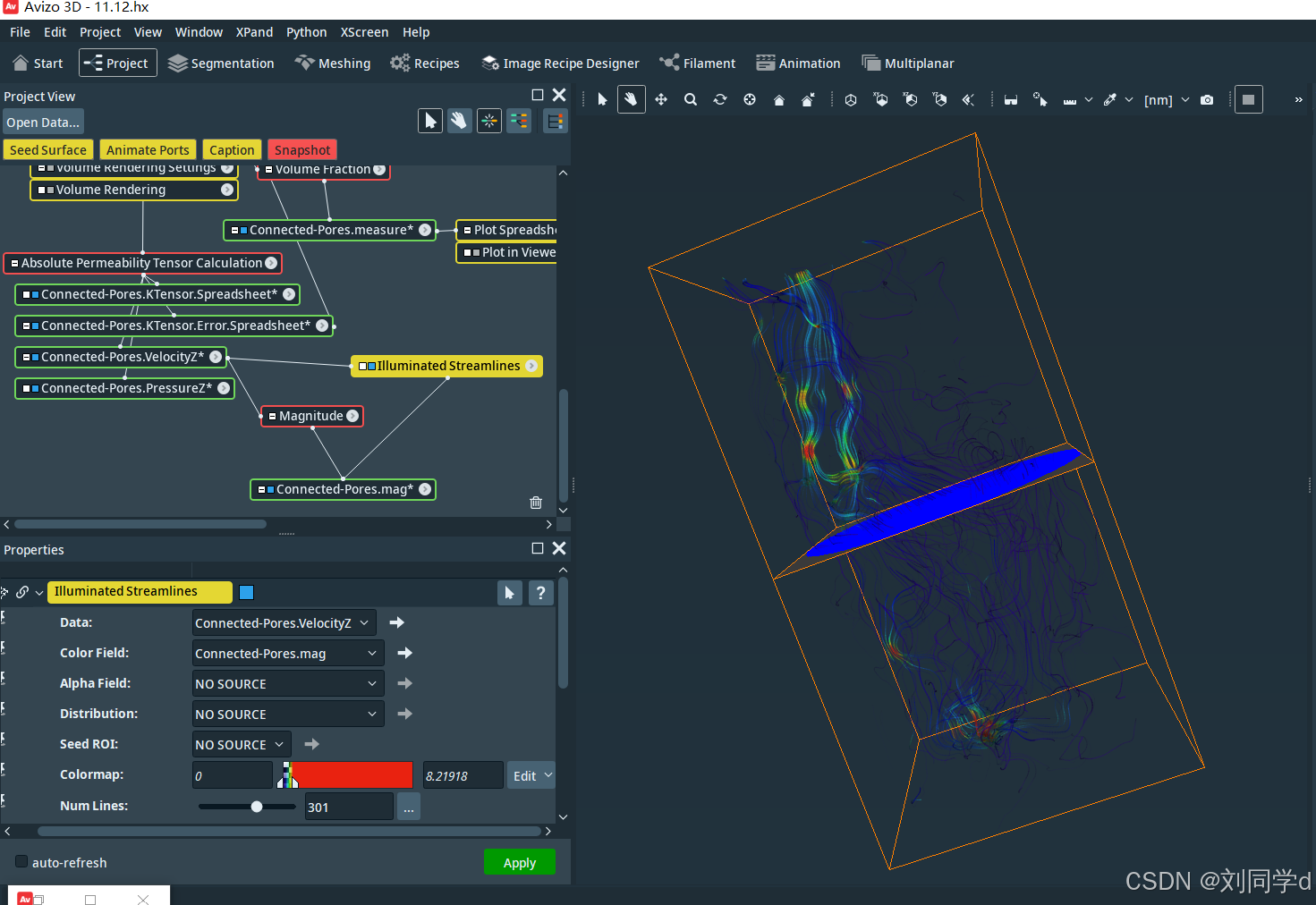

.Velocity添加Magnitude计算绝对流速，把流线图按速度划分不同颜色。Colormap设置为physics，调整颜色。红色为流速快，蓝色为流速慢。

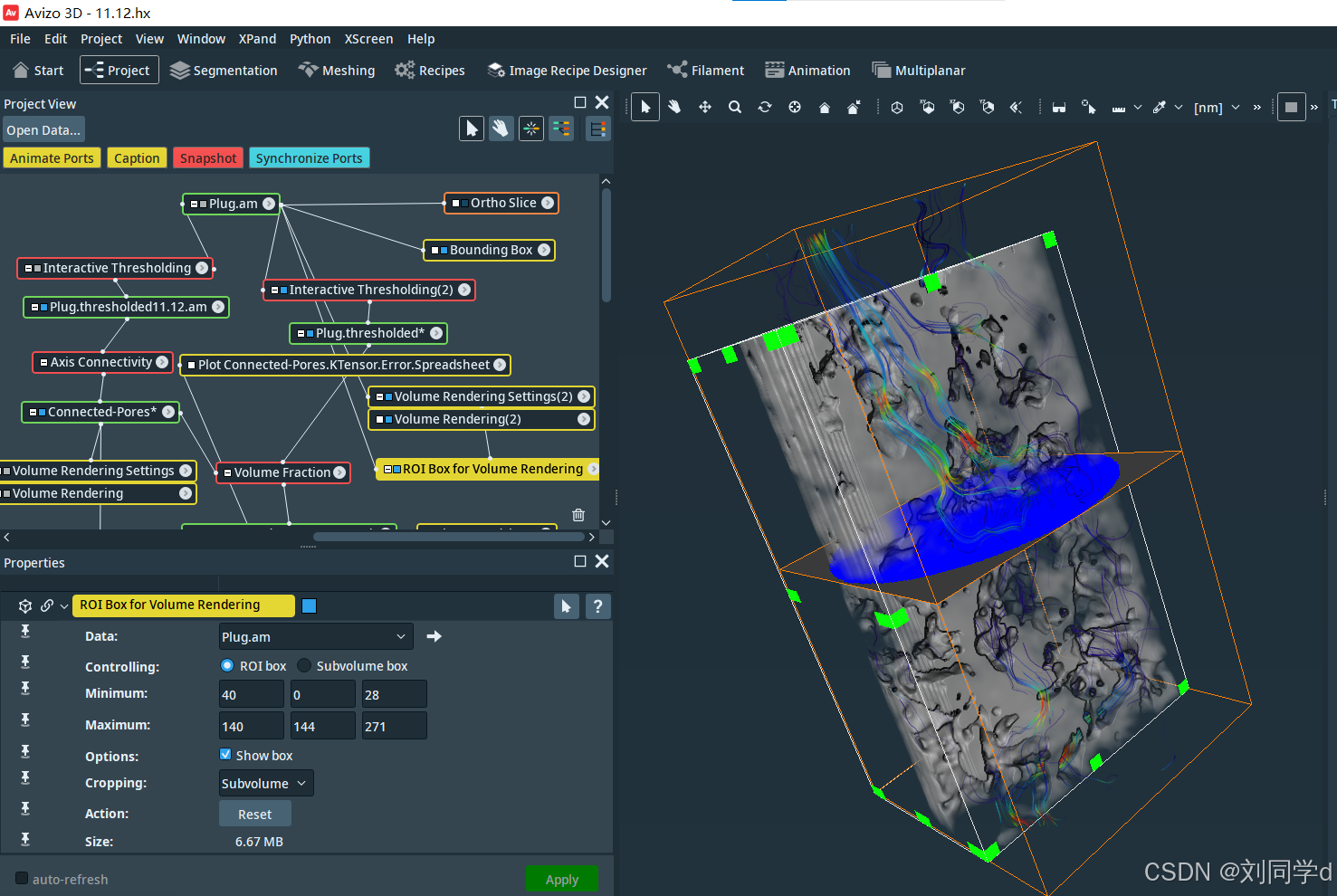

同时可以打开原图的显示，调整透明度和范围（ROI Box for Volume Rendering）。

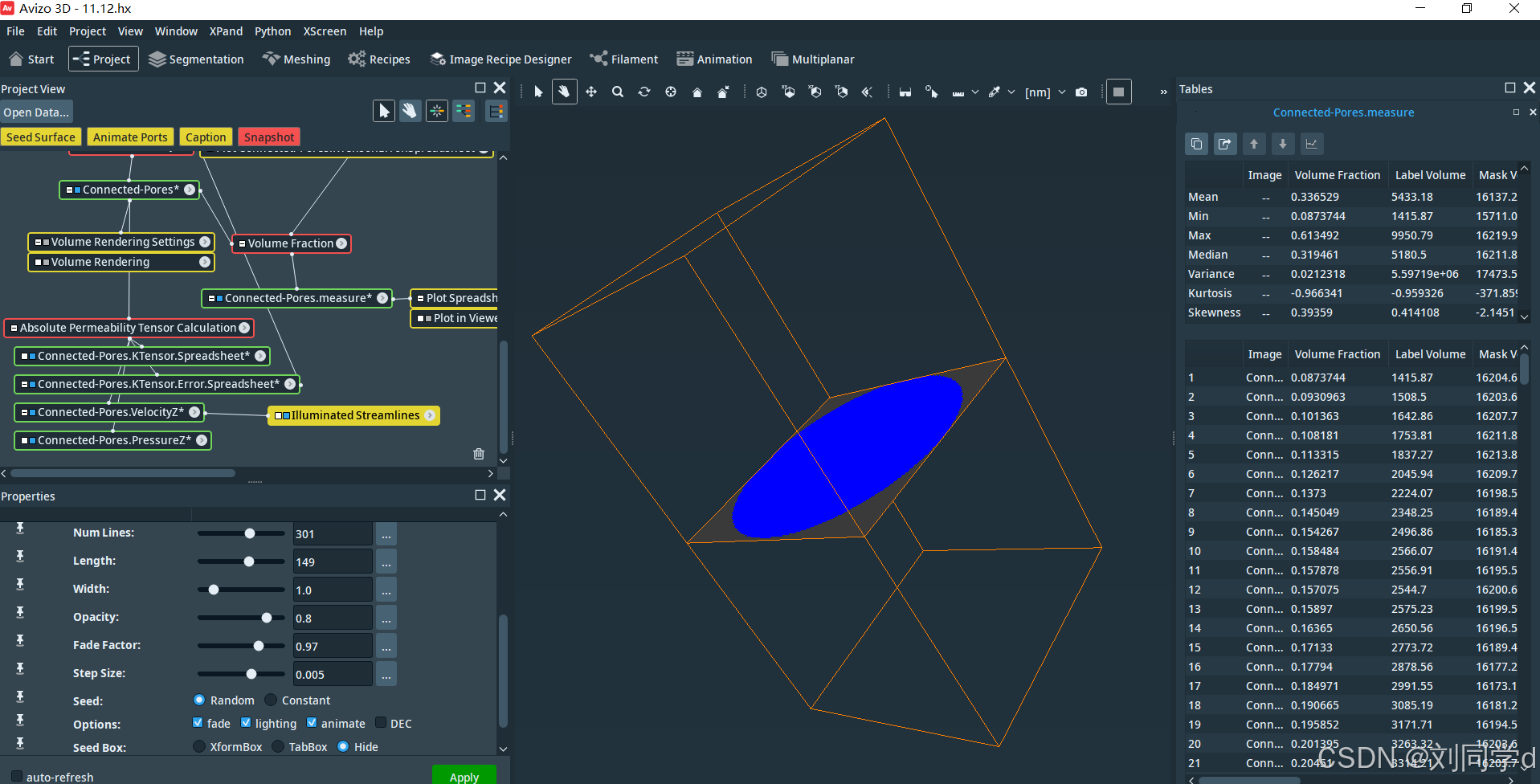

点击.Spreadsheet的show，在table部分可以查看计算出的渗透率。
