ZEMAX入门教程—第一讲

一：ZEMAX仿真软件

在本课程使用的软件是Ansys Zemax OpticStudio

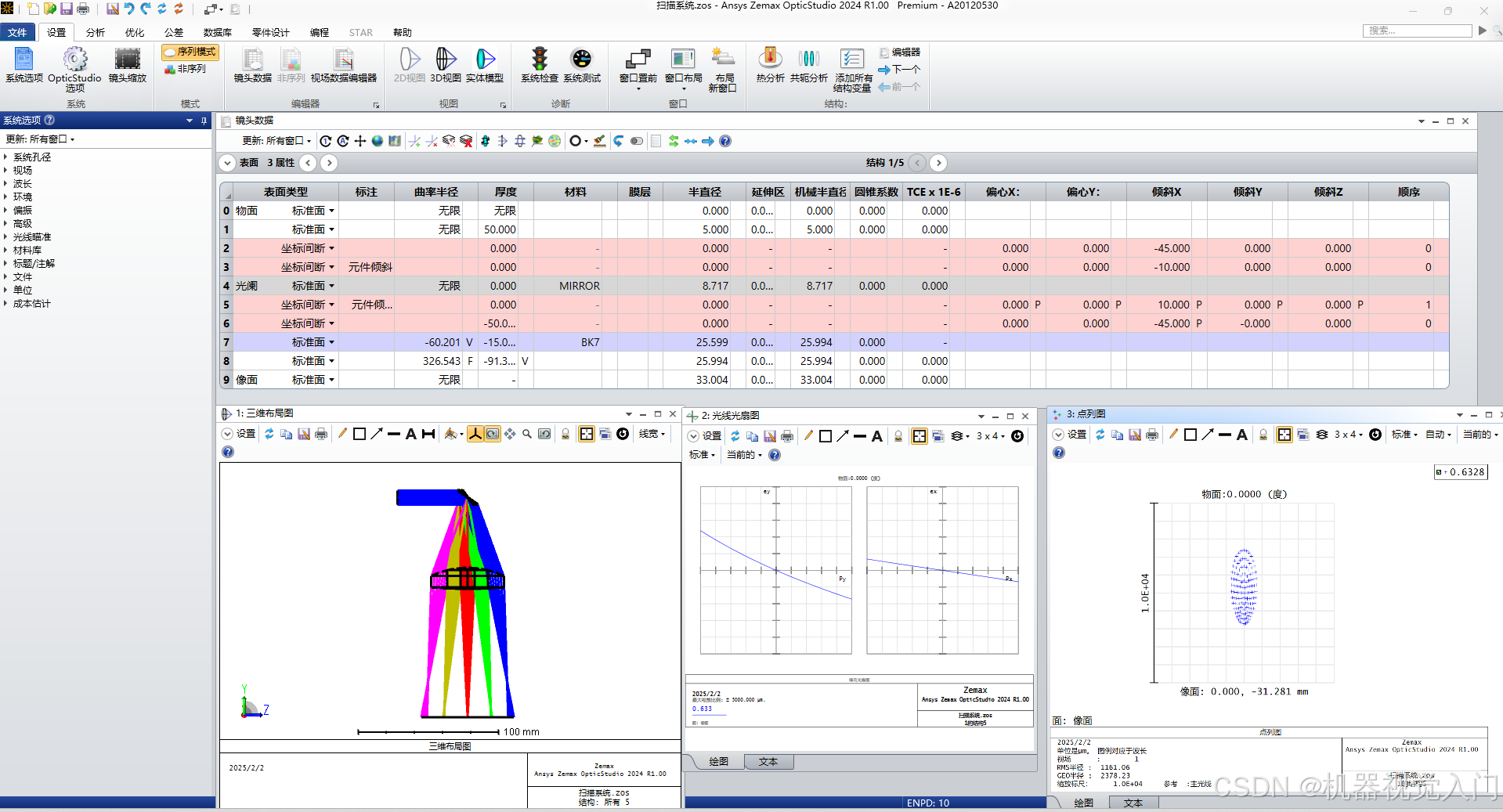

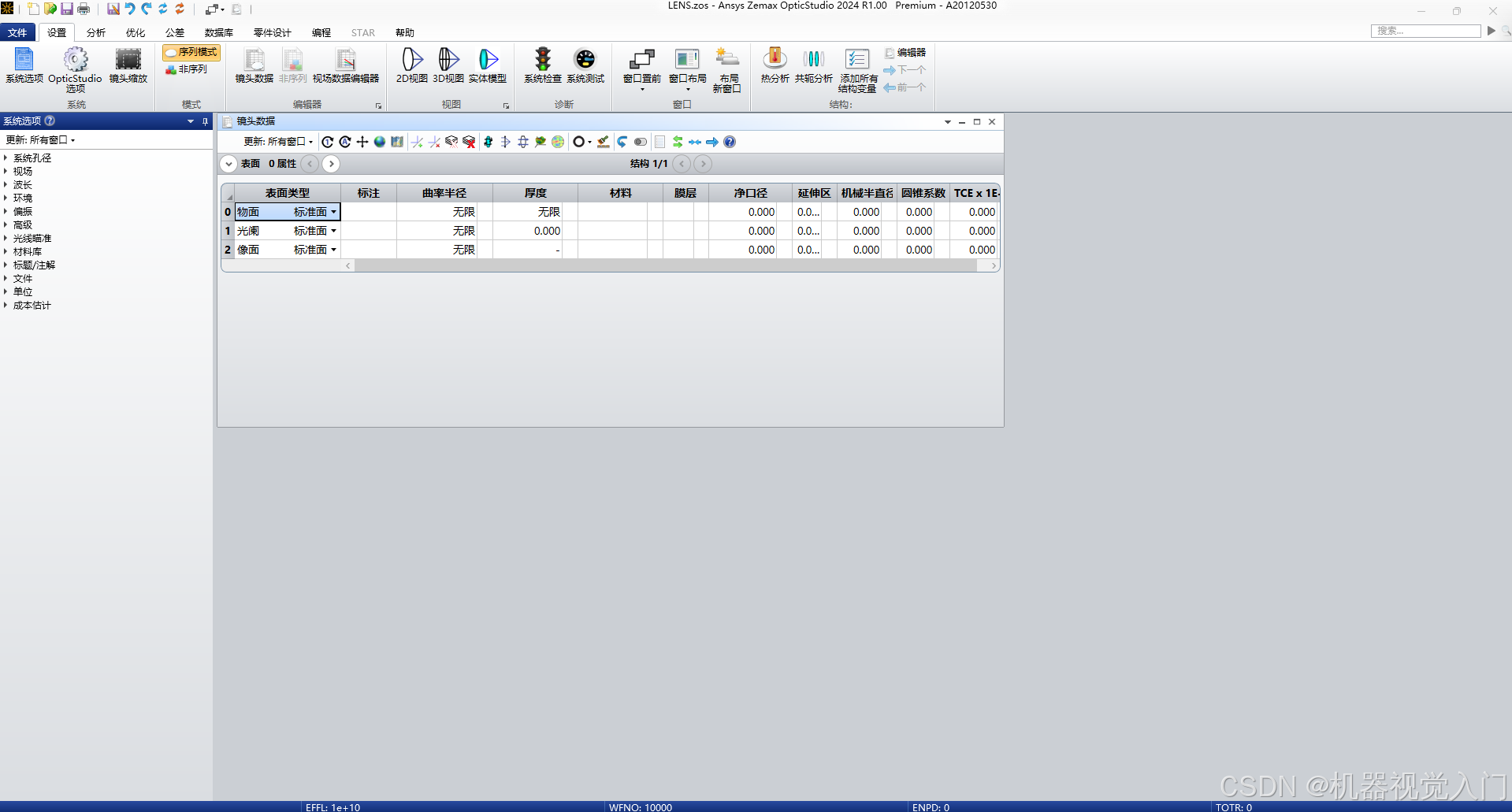

打开软件后，界面如下图所示！

二：ZEMAX用户界面介绍

接下来我会使用一个自己设计的扫描系统案例来介绍一下ZEMAX用户界面！

若读者有想要获取“扫描系统”文件，请私信！

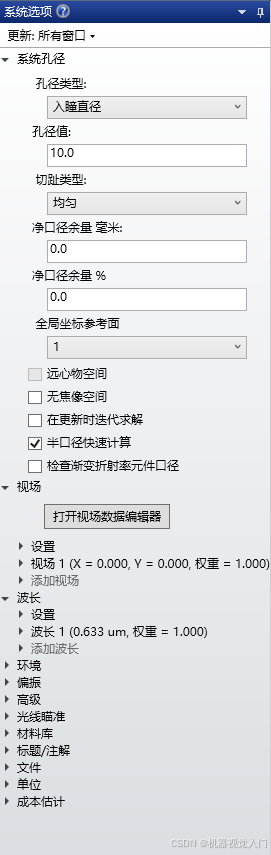

在系统选项中，一般常用的是系统孔径、视场、波长

在界面的顶部菜单栏中，分为了设置、分析、优化、公差等，

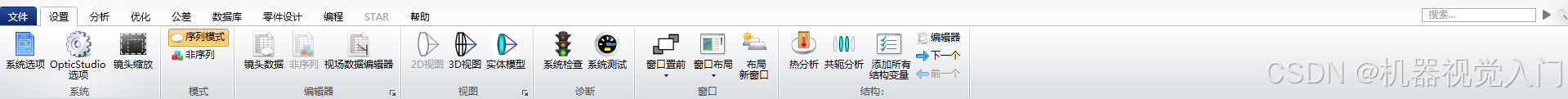

①设置这一栏首先确定模式，我们是想要序列模式还是非序列模式；

接下来在编辑器中，我们会发现有镜头数据、视场数据编辑器、多重结构编辑器、评价函数编辑器、公差数据编辑器等等；

视图这一栏中包含有2D视图、3D视图、实体模型等

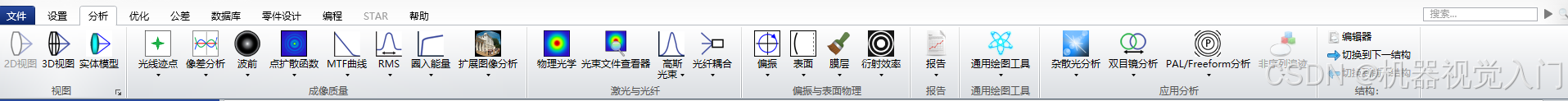

②分析：顾名思义，就是当我们设计好了一个初始结构之后，对这个结构进行一个像差分析；

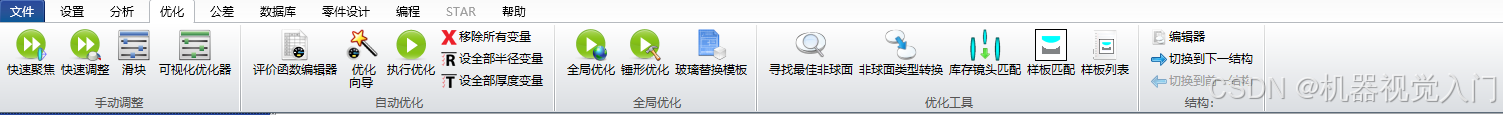

③优化：当我们经过像差分析以后，确定了要优化的方向，然后执行优化，来全局寻找最优的系统结构

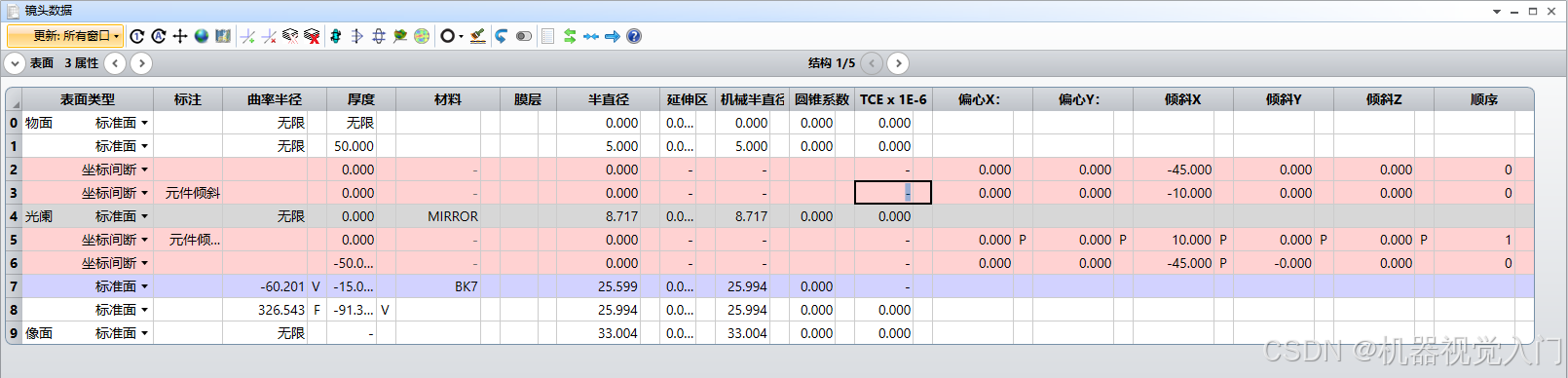

④镜头数据

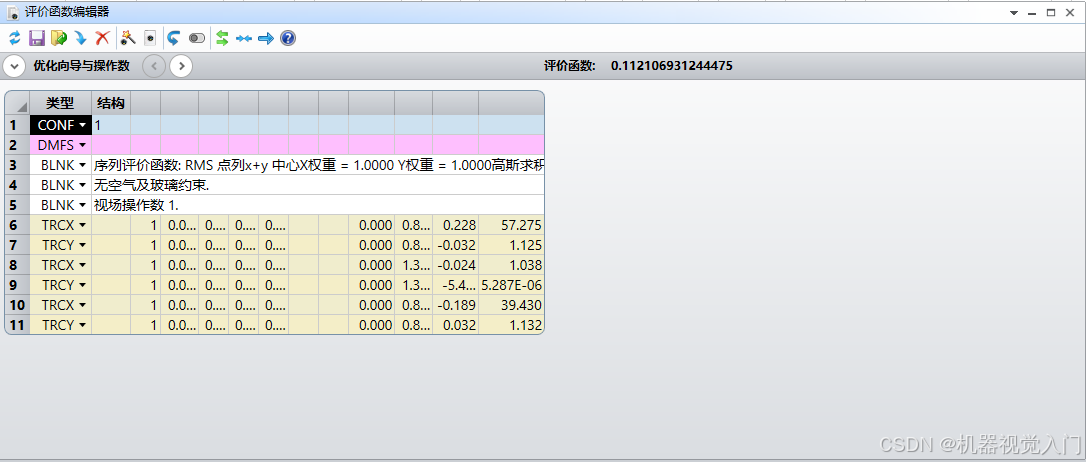

⑤评价函数编辑器

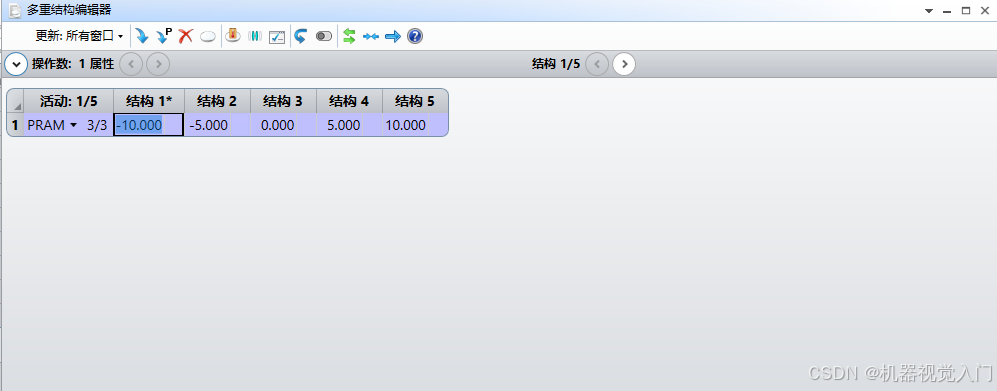

⑥多重结构编辑器

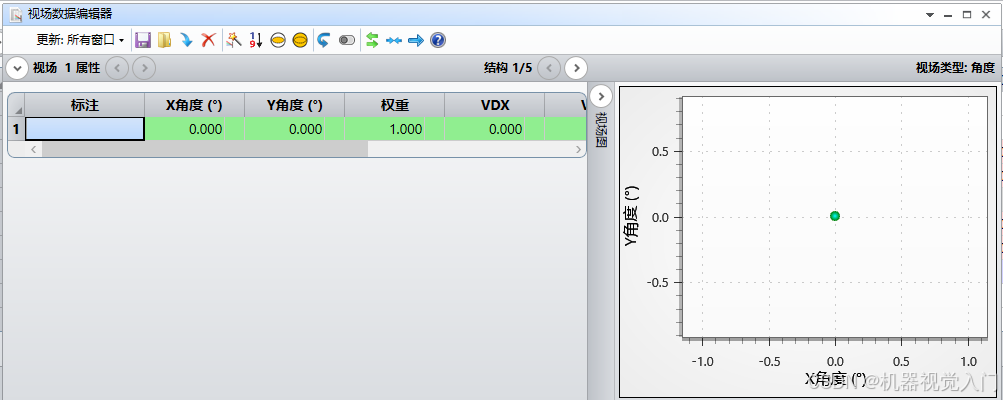

⑥视场数据编辑器

三：ZEMAX——系统选项

在系统选项中我们观察到有系统孔径、视场、波长等

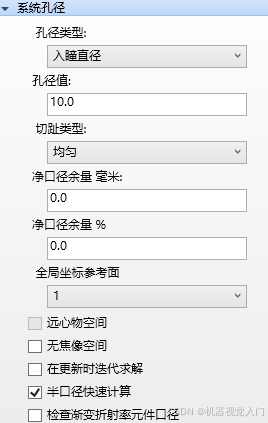

1：系统孔径

在系统孔径这一栏中，包含有孔径类型，孔径值等；

孔径类型分为：入瞳直径、物方空间F/#、物方空间NA、光阑尺寸浮动、近轴工作F/#、物方锥角

①入瞳直径：入瞳是指在光学系统中，物方空间的光线进入光学系统时所通过的孔径光阑在物空间成的像，决定了进入光学系统光线的多少；入瞳就好比是物方空间光束进入光绪系统时的大门，其大小影响这光线的传播和成像效果

②物方空间NA

NA是物方数值孔径，NA=n ·   n是物方折射率    是物方最大入射半角

数值孔径在光学系统中用于表述系统集光能力以及分辨细节的能力，数值孔径越大系统集光能力越强，分辨率越高

③像方空间F/#

F=f/D  是焦距/入瞳直径

④物方锥角

从物点发出的光束进入光学系统的最大半角，光线与光轴的最大夹角

2：波长

波长选择，比如设计一款工业线扫镜头，成像系统中光源一般是白光，那么波长就可以设置为可见光，如果设计的镜头是基于红外光的，那么波长就选择为对应波段！

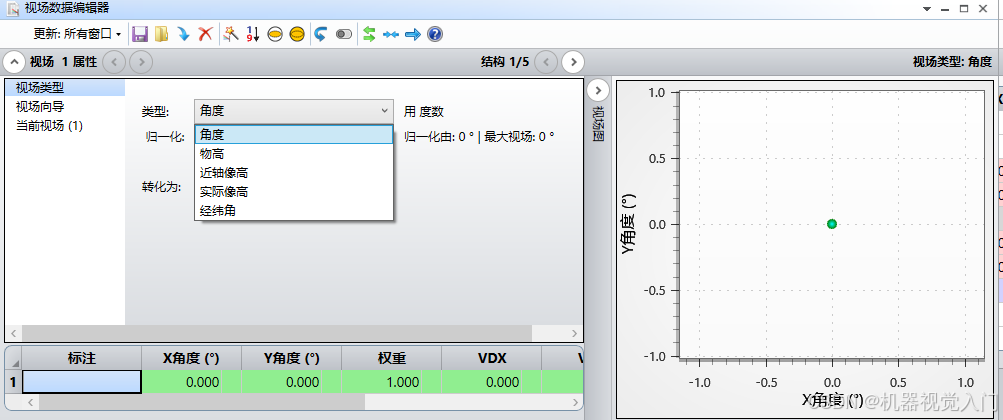

3:视场

视场类型可以有角度，物高，近轴像高等！
