首先我们以建安市option3X简单说明。

NSA 组网Option 3x 选项3x：Option 3x部署架构(数据承载由NR可将数据分流至LTE)同一个承载的用户面数据可在LTE和NR上同时传输，EPC需升级支持与NR相连，LTE和NR之间回传需支持LTE的传输速率。

图1.3X建安市核心网IP规划图

这个是以建安市为例，规划的IP地址。

例如：S10指的是MME的控制面地址，在MME中 的eNodeB偶联配置中其实就是MME和BBU进行对接用S1-MME进行连接，在本端和对端的端口号要在城市中保持一致，在HSS对接配置中本端IP是指的是图1中MME的S6A的IP地址，而对端IP指的是图1HSS中的S6A 的IP地址，在数据配置中HSS的与MME对接配置是一样的本端和对端的IP正好是相反的并且本端主机名和本端域名和对端主机名和对端域名也是互换过来的。

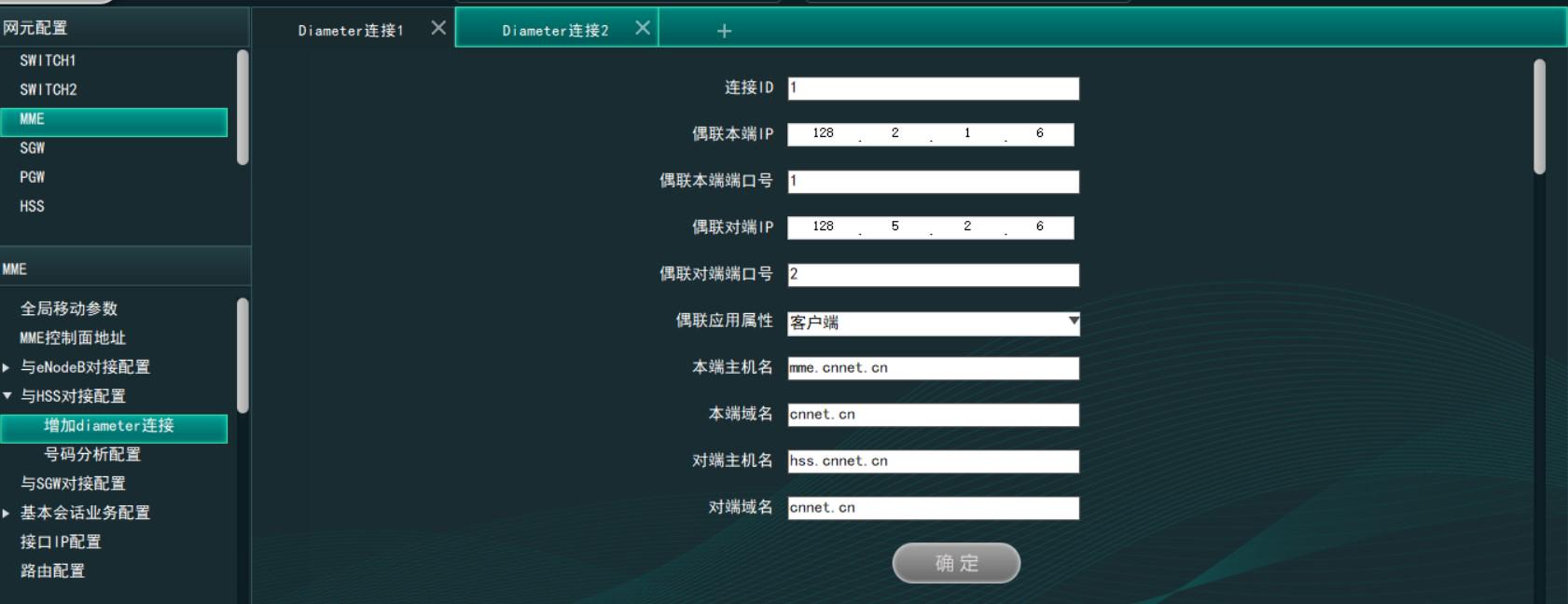

图2.MEE的增加diameter连接

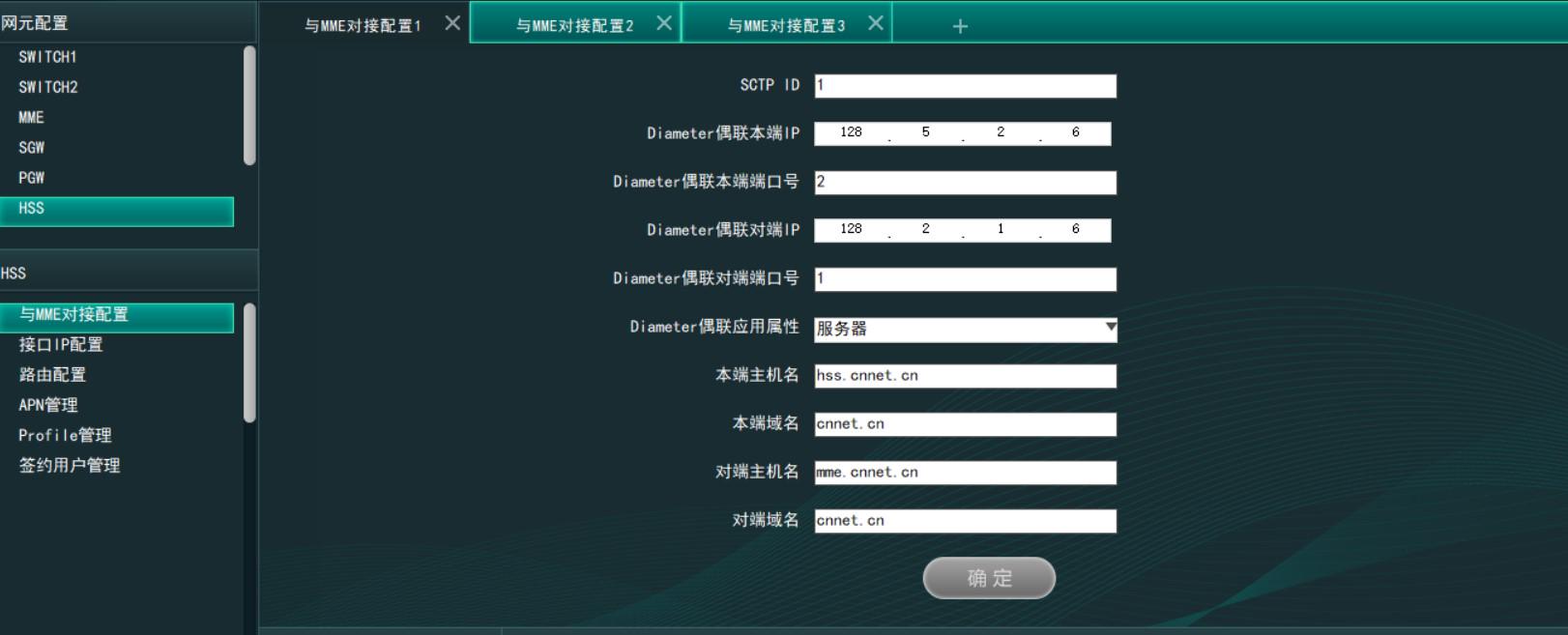

图3.HSS中与MME对接配置

MME中与SGW对接配置中，MME控制面地址指的是S11，在基本会话业务中APN解析地址指的是PGW，而EPC解析地址配置指的是SGW，在业务类型中一定要对应清楚，避免后面排除故障出现报错，在路由配置中以MME为例介绍，不配置缺省路由的情况下，MME需要规划三条IP地址的指向，分别去向HSS，SGW，BBU这三个地方，所对应的IP地址如图4所出现的三条指向S6A，S11，S1－MME。
