生成树协议 笔记

为了保证交换网络高可用性，在交换机之间使用冗余链路，由于网络中的泛洪机制可能造成二层的桥接环路，会导致

1.广播风暴（广播数据帧在环路中无休止的转发）  2.Mac地址表的不稳定 3.数据帧的重复拷贝（每次都给B）

解决思路： 打破交换网络中的环路（针对交换网络的所有环路中，关闭其中的某个接口）

生成树协议： spanning tree  protocol  ，  STP ，所有的生成树协议都在通过发送比较信息进行选举，找到环路中应该被关闭的接口（接口阻塞）。

发送的比较的信息称为BPDU，网桥协议数据单元。

生成树的类型：

STP（标准生成树，又称为802.1D）

RSTP（快速生成树，又称为802.1W）

MSTP（多生成树协议，又称为802.1S）

【1】802.1D ，标准生成树：

BPDU：网桥协议数据单元，分为

        1.配置BPDU config-BPDU（用于生成树的选举以及重收敛）

        2.拓扑变更BPDU TC-BPDU（通知交换网络出现了拓扑变更）

BPDU数据结构

Protocol ID：协议ID    一般为00

Version：协议版本ID     00：802.1D   02：802.1W   03：802.1S

Message type： 代表着BPDU 的类型  （0X00  配置  0X80 拓扑TC）

Flags ：标记位，在802.1D 中，标识BPDU 是拓扑变更还是拓扑变更确认BPDU

Root  ID ：根标识符，用于标记一颗树的树根。与根网桥的BID 一致。

Bridge ID ：网桥标识符， BID ， 用于标识本设备在本生成树的唯一性。

Port ID ：端口标识符， PID ，用于标识设备上某接口的唯一性。

Cost of path ： 路径开销。在华为设备中，称作 root path cost （RPC）根路径开销。

hello时间： 默认为2s ，BPDU 发送的间隔。

Max-age ： 最大时间，可以理解为hello包的超时时间。默认时间为20s

Forward delay ： 转发延时，状态切换时间，默认为15s

Message age ：在思科中默认为300s，就是对应的MAC地址条目的老化时间；华为中，代表着该BPDU传递的跳数（默认值为0，每经过一台交换机 值+1）

在802.1W中Message age 相当于Max-hop ：默认为20 ，收到BPDU之后 将message age中的时间与max-hop进行比较，若小于，则正常使用该BPDU ，若大于，则忽略BPDU。

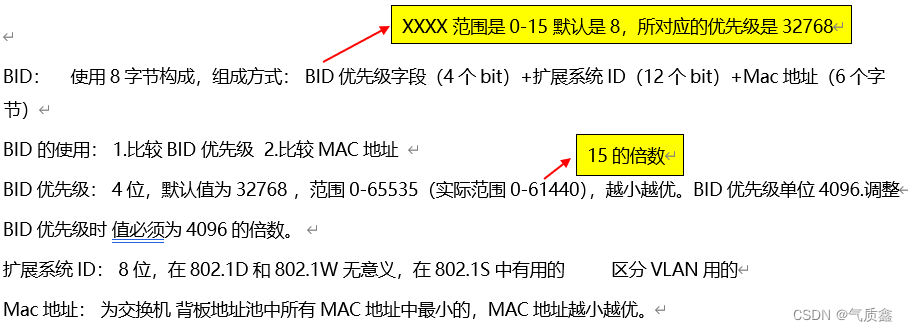

BID

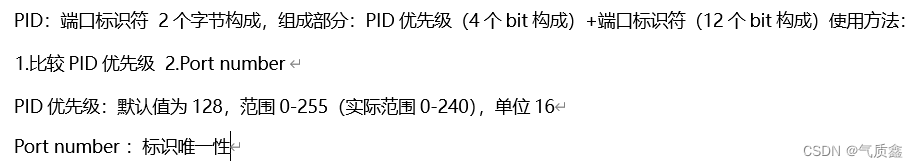

 PID

 RPC：根路径开销         =RPC（转发BPDU的交换机到达跟的开销值）+PC（自己的端口开销）

端口角色

1.根端口 （RP），存在于非根网桥之上，一个非根网桥仅有一个，用于接收来自于根的BPDU

2.指定端口（DP），在一条链路中有且仅有一个，用于转发BPDU

3.阻塞端口（NDP）被逻辑上关闭的接口

端口状态

1.disable ---关闭状态  1.关闭生成树协议  2.接口物理关闭

2.blocking---阻塞状态   ，不能发送BPDU ，可以接收BPDU ，不能发送和接收数据   【替代(阻塞)（AP）和备份】

3.listening ---监听状态，可以发送并接收BPDU，不能发送和接收数据；（进行生成树选丼的）

4.learning ---学习状态，可以发送并接收BPDU，可以接收数据，不能转发数据；（学习MAC地址表）---目的：限制未知单播帧的泛洪

5.forwarding---转发状态，可以发送并接收 BPDU和数据

802.1D生成树收敛时间：30s或50s          基于计时器收敛

生成树选举：

1.选举 根网桥 (标识一颗树，在一个生成树中有且仅有一个)选举规则： 最小的BID（先比较BID优先级，再MAC地址)

2.选举端口角色

选举根端口：1.接口最小的开销值（RPC+PC）2.最小的BID（发送方的） 3.最小的PID（发送方的）

选举指定端口：1.本设备根端口的最小开销值  2.最小的BID（本交换机）3.最小的PID（本设备）

生成树配置：

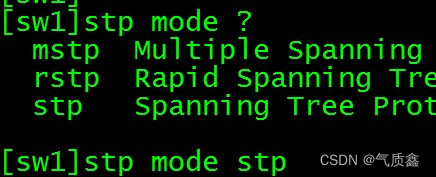

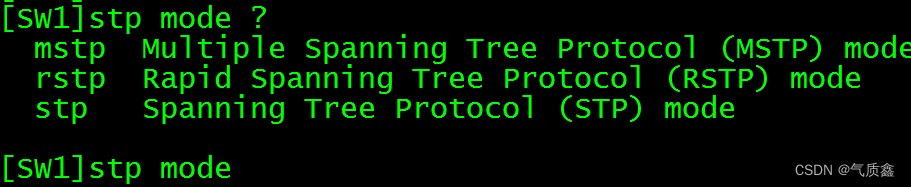

选择生成树类型：

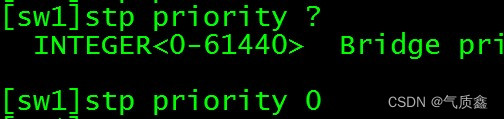

修改BID优先级：

方法一：

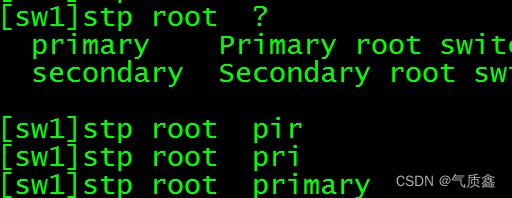

方法二： 设置主 备根

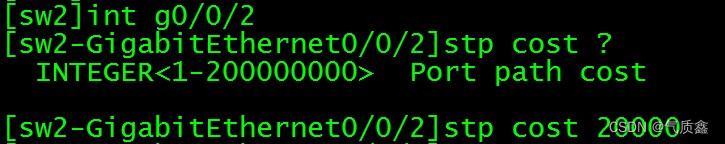

修改cost值：

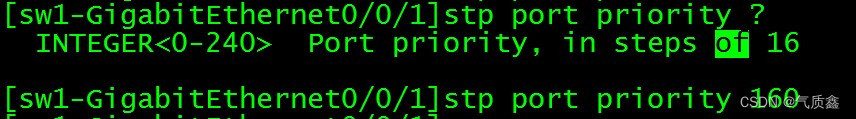

修改PID优先级：

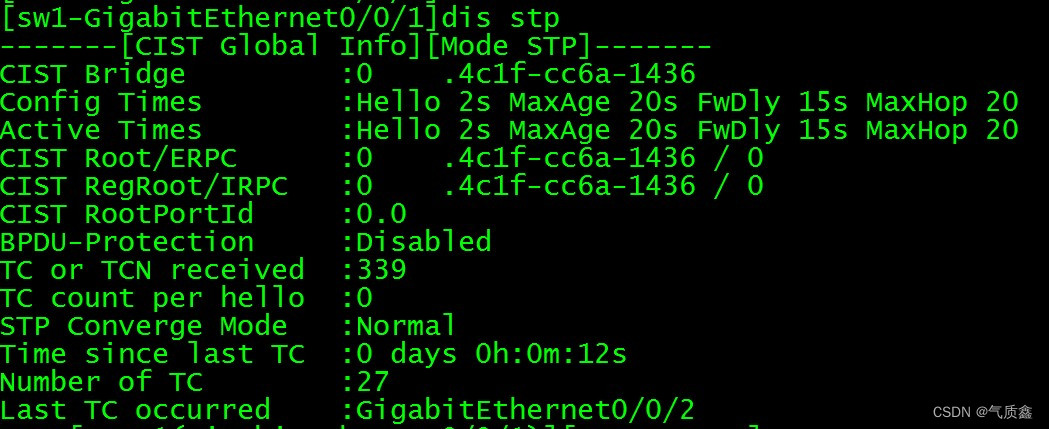

查看生成树：

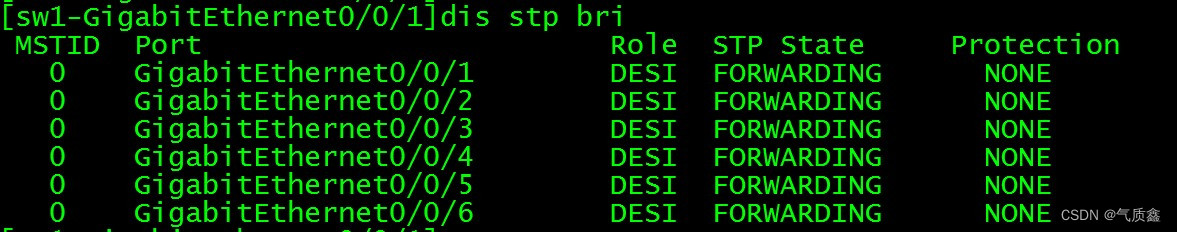

查看生成树端口状态：

802.1D特性：

1.连接终端的接口，启用之后进入转发状态需要30s，可以加速。（在cisco中使用portfast , 华为中可以使用边缘端口）

节约时间： 30 s

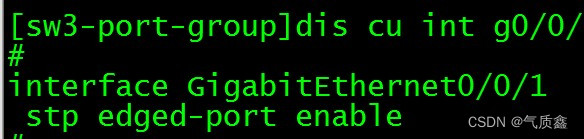

查看：

2.上行链路状态切换  ，切换时间为30s ，思科中可以使用uplink-fast 进行加速（节约30s）

3.骨干链路故障切换，思科中默认为50s（20+15+15；思科中可以使用backbone-fast进行加速，节约时间20s）。华为切换时间默认为30s

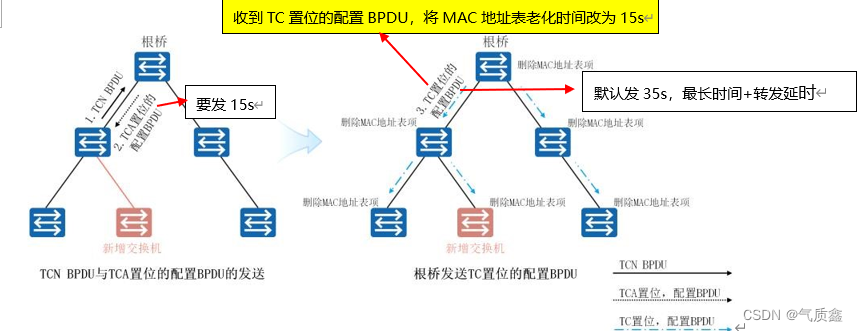

802.1D 生成树的重收敛：

802.1D总结：

1.收敛时间慢 （30s或50s）

2.不支持负载分担

3.不支持上行链路加速

【2】802.1W ： RSTP  快速生成树       解决收敛速度慢 的问题

802.1W 基于PA机制进行收敛（请求   同意），可以在2-3 s之内完成收敛。基于BPDU flags字段内容进行分布式收敛。

 生成树选举：与802.1D完全一致

端口状态：

Discarding  ---丢弃状态（ disable   blocking  listening  ），可以发送并接收BPDU，但是不能发送接收数据

Learning ---学习状态

Forwarding ---转发状态

端口角色：

根端口

指定端口

替代端口：阻塞，同一个交换机上使用阻塞端口替代根端口（替换时间0s，相当于自动集成uplink-fast）

备份端口：阻塞，同一个交换机上针对同一条链路备份指定端口（备份端口切换时间30s，因为出现备份端口一定存在 hub，hub是半双工的，不能使用802.1W的机制）

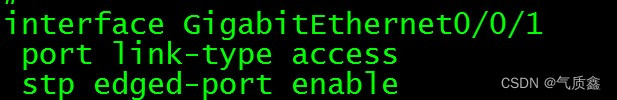

边缘端口： 边缘端口 、非边缘端口 ，一般在连接终端的接口上实施（access）

作用：

1.自动启用端口加速（节约30s）

2.若收到 proposal 置位的BPUD，边缘端口不会同步

3.若收到了TC位置位的配置BPDU，不通过边缘端口转发

4.若启用边缘端口的接口收到了BPDU，则边缘端口特性失效

5.若收到TC位置位的BPDU，边缘端口学习到的MAC地址时间不变化（依然为300s）

链路类型： 802.1W中存在两种链路类型

                        1.point-to-point  点对点类型 （全双工） 可以进行PA协商

                        2.shared   共享型（接口是半双工模式）不能进行PA机制，基于计时器生成树收敛

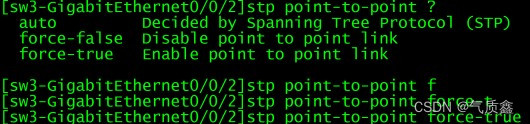

强制链路类型为point-to-point ：

802.1W特性（以及与802.1D区别）：

1.收敛机制：PA机制

2.端口状态：3个

3.端口角色：4

4.支持边缘端口（但默认不启用的）

5.自动集成上行链路加速（节约30s）

6.自动集成骨干链路加速 （节约50s）

7.在802.1W中所有的交换机都有发送BPDU的能力，BPDU超时时间为6s

配置： 与802.1D一致

【3】802.1S ： MST  多生成树      采用PA机制

instance 实例   多生成树的配置：

1.域名 name

2.reversion  leave  版本等级

3.instance 实例映射

配置：

启用MSTP

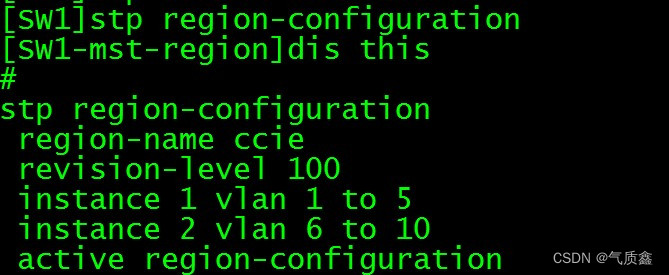

MSTP 配置

修改instance 1 的BID 优先级

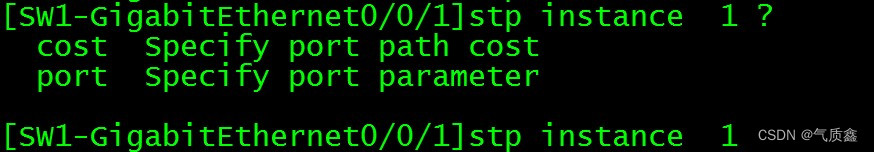

修改instance 1 的PID 或COST值

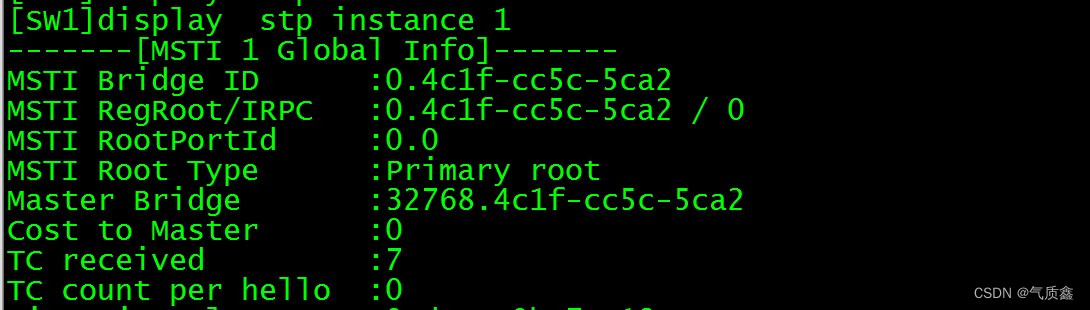

查看：

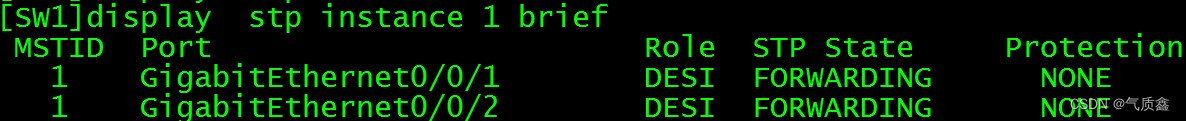

查看接口状态：

生成树的弹性（特性）：

1.portfast  （边缘端口）

2.uplink fast （上行链路加速 ）

3.backbone fast  （骨干链路加速）

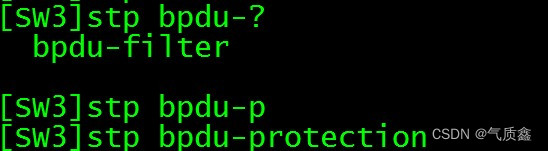

4.BPDU 防护 思科中BPDU-guard 华为中BPDU-protection    ----若启用了BPDU防护的接口收到BPDU ，则会导致接口 down（error-down）

默认在华为BPDU 防护只能全局设置，并且仅仅针对边缘端口

在思科中BPDU guard 可以针对接口也可以针对全局

查看错误日志信息

恢复由于BPDU 防护导致接口shutdown（error-down）

1.手工（先物理关闭接口 再重新开启）

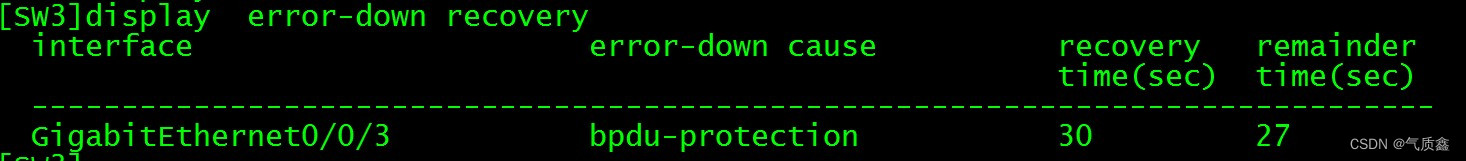

2.自动（开启自动恢复）

查看：

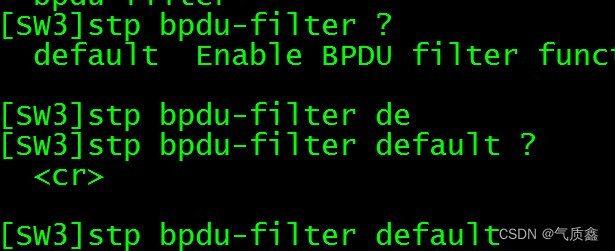

5.BPDU-fitter  BPDU 过滤 ，开启之后，该接口不发送也不接收BPDU信息，若接收到了BPDU ，则直接忽略可以全局启用也可以接口启用，全局启用同样仅仅针对边缘端口，接口启用无所谓全局做法：

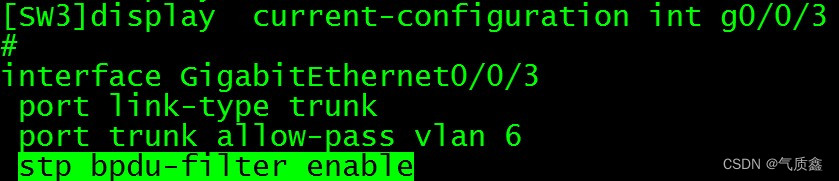

接口：

6.root-protection  根防护

一般建议在连接新交换机的接口上启用，若该接口收到了优质根的BPDU信息，则接口进入discarding

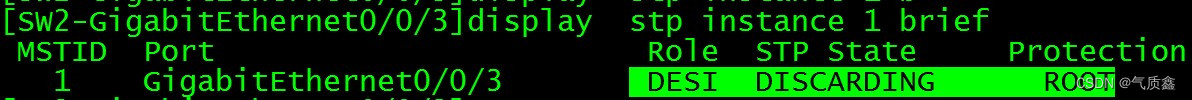

查看：

7.loop-protection 环路防护

防止当出现单向链路故障时，导致生成树出现转发环路，所以可以在阻塞端口上启用loop-protection ，使阻塞接口可以发送BPDU ，进行链路双向检测
