基于MR眼镜的空间识别

概要

SLAM技术
SLAM（Simultaneous Localization and Mapping），同步定位与地图构建，最早在机器人领域提出，它指的是：机器人从未知
环境的未知地点出发，在运动过程中通过重复观测到的环境特征定位自身位置和姿态，再根据自身位置构建周围环境的增量式
地图，从而达到同时定位和地图构建的目的。

空间识别技术
空间识别技术是包含回环检测和地图优化的SLAM模式，建议在要求高精度定位的使用场景中使用空间识别技术模式

建图步骤

要建立一个好的地图，你必须首先考虑如何使用地图。地图必须包含应用程序所需的视点。如果最终应用程序在另一个房间，则没有理由在当前房间中记录地图。类似地，如果最终应用程序将显示地面上的一些虚拟对象，则没有理由将地图记录到使用摄像头向上看的房间中。应用程序要移动的路径应该是记录地图的最终路径。
为了保证一个好的循环闭合，在同一条路径上走两次：例如，从一个起点开始，走开，回到起点，然后再次在同一条路径上走开，然后回到起点结束。在记录过程中，在同一
条路径上行走两次，可以保证在循环闭合检测的不同记录视点之间有很好的重叠。在做这个地图记录时，重要的是避免快速移动或面对没有特征的区域。

开发教程

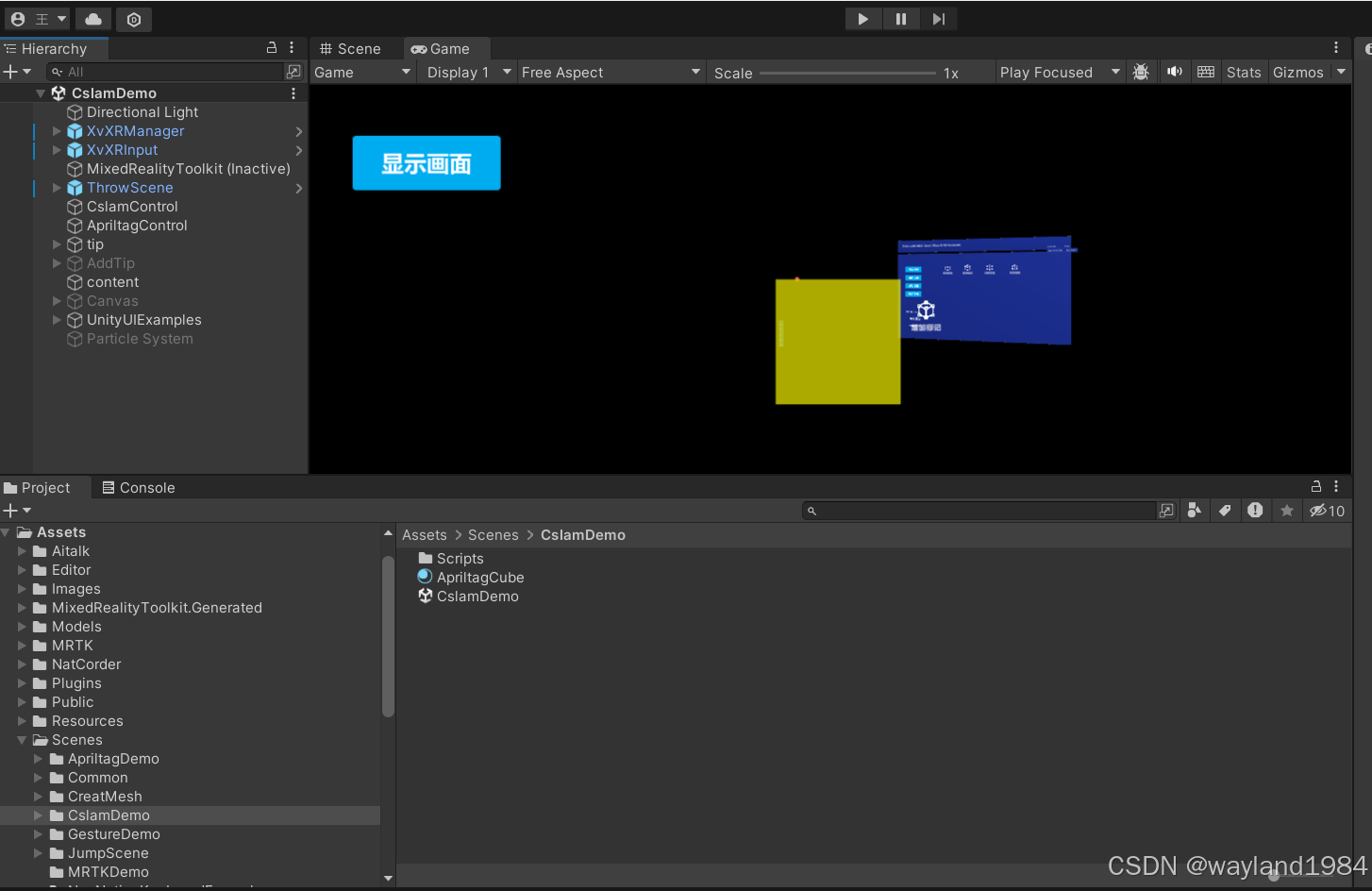

场景识别Demo CslamDemo.unity

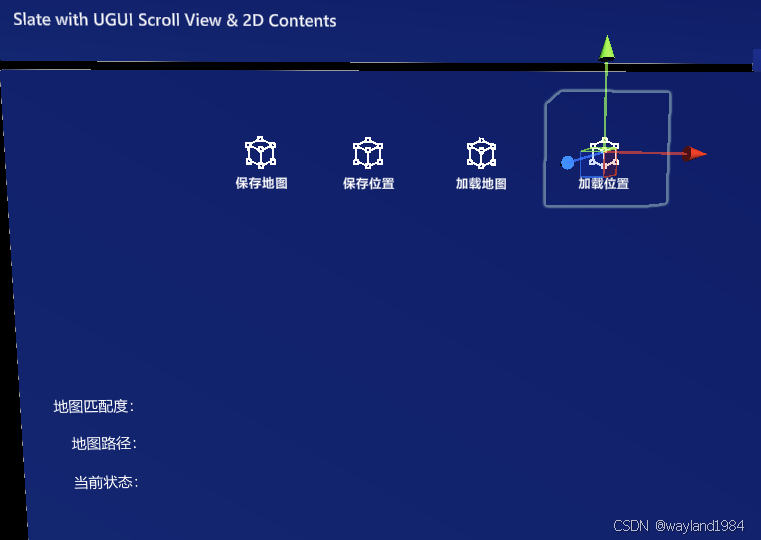

操作界面功能：

保存地图：调用MR眼镜接口生成slam地图

/// <summary>
/// 保存地图接口
/// </summary>
/// <param name="mapStream"></param> 保存地图到本地设备的存储地址
/// <param name="cslamSavedCallback"></param>  保存地图成功后的回调函数
/// <param name="cslamLocalizedCallBack"></param>  获取地图匹配度的回调函数
/// <returns></returns>
cslamName = "map.bin";
API.xslam_save_map_and_switch_to_cslam(Application.persistentDataPath + "/" + cslamName, OnCslamSaved, OnSaveLocalized);

//函数回调 OnCslamSaved
/// <summary>
/// 保存地图的回调实现
/// </summary>
/// <param name="status_of_saved_map">是否成功保存地图</param>
/// <param name="map_quality">地图品质</param>
[MonoPInvokeCallback(typeof(API.detectCslamSaved_callback))]
static void OnCslamSaved(int status_of_saved_map, int map_quality)
{
   status_of_saved_mapq = status_of_saved_map;
   save_map_qualityq = map_quality;
}

//函数回调 OnSaveLocalized
/// <summary>
/// 保存地图匹配度的回调实现
/// </summary>
/// <param name="percentc">实时返回的地图识别匹配度</param>
[MonoPInvokeCallback(typeof(API.detectLocalized_callback))]
static void OnSaveLocalized(float percentc)
{
    percentcD = percentc;
}

保存位置

//调用函数保存文件
WriteText(Application.persistentDataPath,"cube.txt", getMapAllCubeInfo())

/// <summary>
/// 文件写入保存到box上
/// </summary>
/// <param name="file_path">文件路径</param>
/// <param name="file_name">文件名</param>
/// <param name="str_info">内容</param>
public void WriteText(string file_path, string file_name, string str_info)
{
    Debug.LogError(file_path + "//" + file_name);
    StreamWriter sw;
    FileInfo file_info = new FileInfo(file_path + "//" + file_name);
    if (!file_info.Exists)
    {
        sw = file_info.CreateText();
    }
    else
    {
        sw = file_info.CreateText();
    }
    sw.Write(str_info);
    sw.Close();
    sw.Dispose();
}

加载地图

cslamName = "map.bin";
/// <summary>
/// 加载地图接口
/// </summary>
/// <param name="mapStream"></param> 加载地图的路径地址
/// <param name="cslamSwitchedCallback"></param> 加载地图的地图地址路径
/// <param name="cslamLocalizedCallBack"></param> 获取地图匹配度的回调函数
API.xslam_load_map_and_switch_to_cslam(Application.persistentDataPath + "/" + cslamName, OnCslamSwitched, OnLoadLocalized);
/// <summary>
/// 加载地图的回调函数实现
/// </summary>
/// <param name="map_quality"></param>
[MonoPInvokeCallback(typeof(API.detectSwitched_callback))]
static void OnCslamSwitched(int map_quality)
{
    switch_map_quality = map_quality;
}
/// <summary>
/// 保存地图匹配度的回调实现
/// </summary>
/// <param name="percentc"></param>
[MonoPInvokeCallback(typeof(API.detectLocalized_callback))]
static void OnSaveLocalized(float percentc)
{
    percentcD = percentc;
}

加载位置

/// 加载位置
showSaveGroup();

/// <summary>
/// 加载位置
/// </summary>
private void showSaveGroup()
{
	string data = GetText(Application.persistentDataPath, "cube.txt");
	infoTxt.text = data;
    if (data != "")
    {
        JsonData jd = JsonMapper.ToObject(data);
        List<MapContentVO> mapContentList = new List<MapContentVO>();
        for (int i = 0; i < jd.Count; i++)
        {
            Vector3 v_t = new Vector3(float.Parse(jd[i]["t_x"].ToString()), float.Parse(jd[i]["t_y"].ToString()), float.Parse(jd[i]["t_z"].ToString()));
            Vector3 v_r = new Vector3(float.Parse(jd[i]["r_x"].ToString()), float.Parse(jd[i]["r_y"].ToString()), float.Parse(jd[i]["r_z"].ToString()));
            addCube(jd[i]["o_name"].ToString(), v_t, v_r);
        }
    }
}

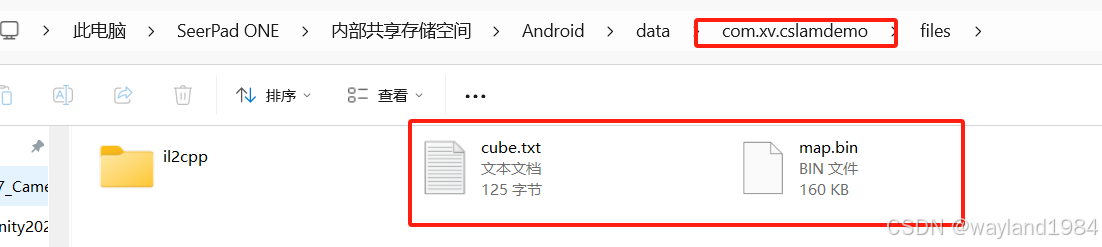

保存的地图文件和位置文件位置可以在如下路径找到

操作视频

第一次打开APP做建图和位置保存操作

20240913_103646

第二次打开APP做加载地图和位置加载操作

20240913_103812

Demo下载
