蓝桥杯嵌入式STM32G431RBT6知识点（主观题部分）

已于 2024-04-07 14:02:46 修改
阅读量2.2k 收藏 39
点赞数 61
文章标签： stm32 嵌入式硬件 单片机 蓝桥杯
于 2024-02-19 18:45:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_71934846/article/details/136112090
版权

目录

1  前置准备

1.1 Keil

1.1.1  编译器版本及微库

1.1.2  添加官方提供的LCD及I2C文件

1.2  CubeMX

1.2.1   时钟树

1.2.2   其他

1.2.3  明确CubeMX路径，放置芯片包

2  GPIO

2.1  实验1：LED1-LED8循环亮灭

2.2  实验2：按键控制LED亮灭（检测电平法）

2.3  实验3：按键控制LED亮灭（外部中断法）

 2.4  实验4：蜂鸣器

2.5  实验5：按键消抖

2.6  实验6：长按短按

2.7  实验7：双击

2.8  实验8： 长按双击综合

3  ADC/DAC

3.1  实验1：获取电位器引脚的电压

 3.2  实验2：设定双引脚电压并读取

4  I2C EEPROM

4.1  实验1：EEPROM的读写+浮点数的处理

4.2  实验2：大位数读取

4.3  实验3：EEPROM掉电不丢失

4.4  实验4：第一次上电问题

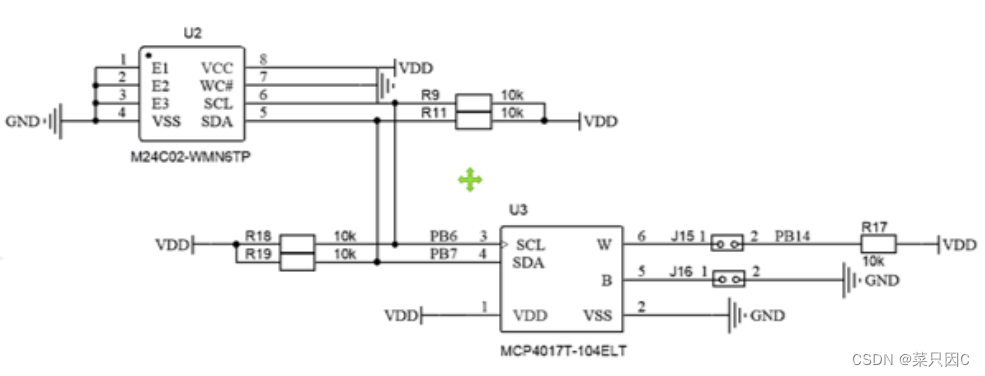

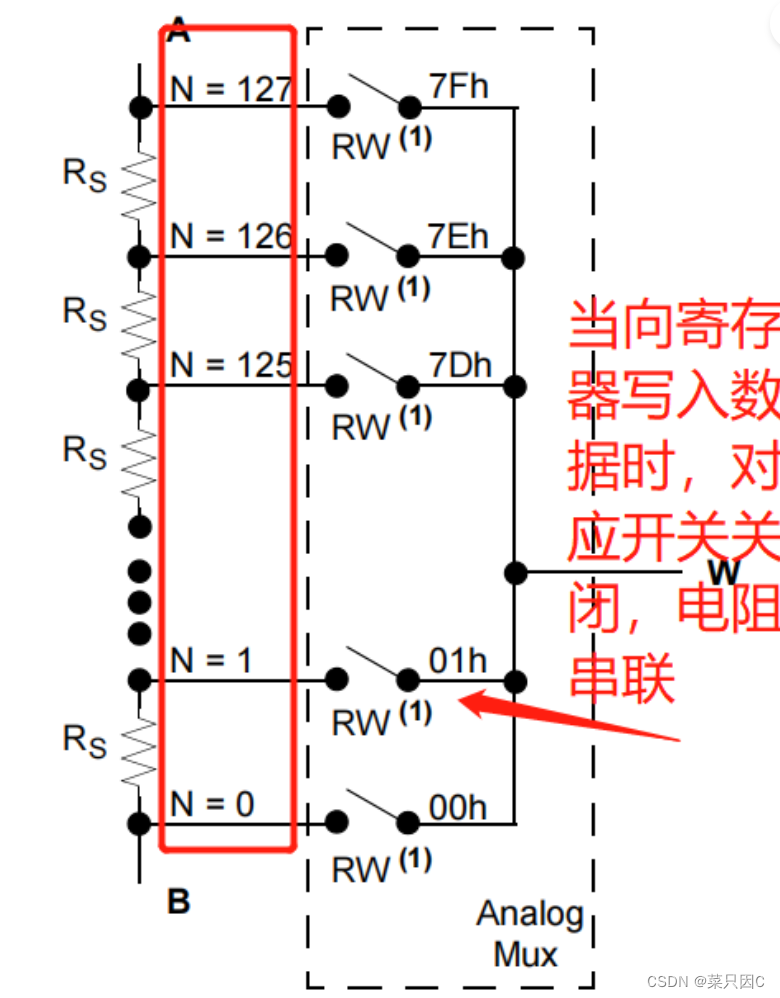

 4.5  实验5：MCP4017可编程电阻

5  UART/USART

5.1  实验1：轮询收发

 5.2  实验2：中断收发

5.3  实验3：中断回调函数

5.4  字符串问题注意

 5.5  实验4：发送指定格式的字符串并从字符串中提取指定信息

5.6  实验5：DMA及几种收发方式的分析

5.7  实验6：串口的不定长收发（DMA+空闲中断）

6  TIM

6.1  实验1：延时

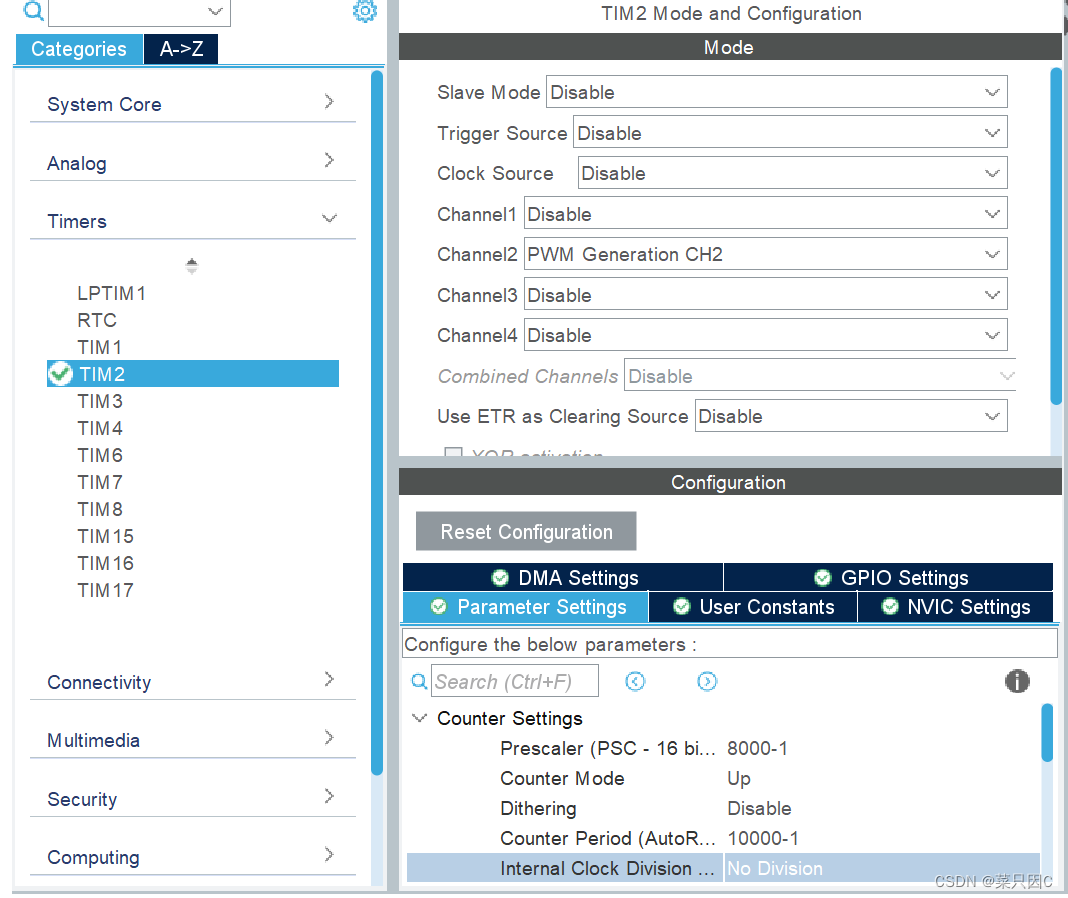

6.2  实验2：PWM输出（控制蜂鸣器）

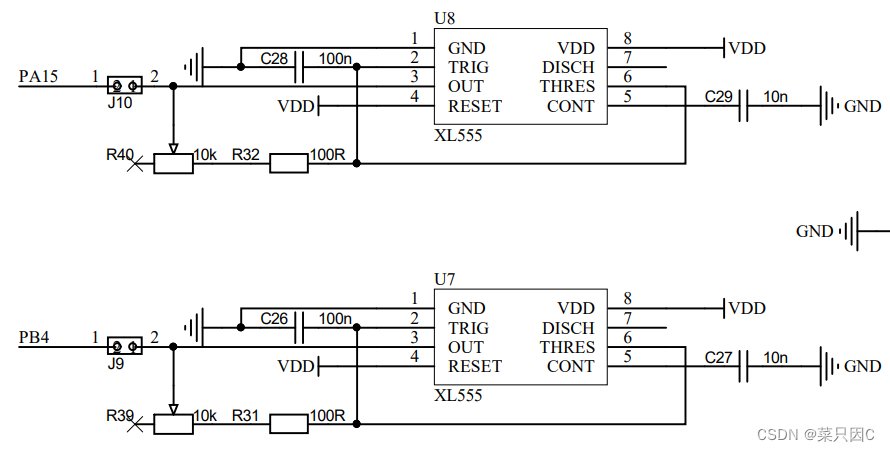

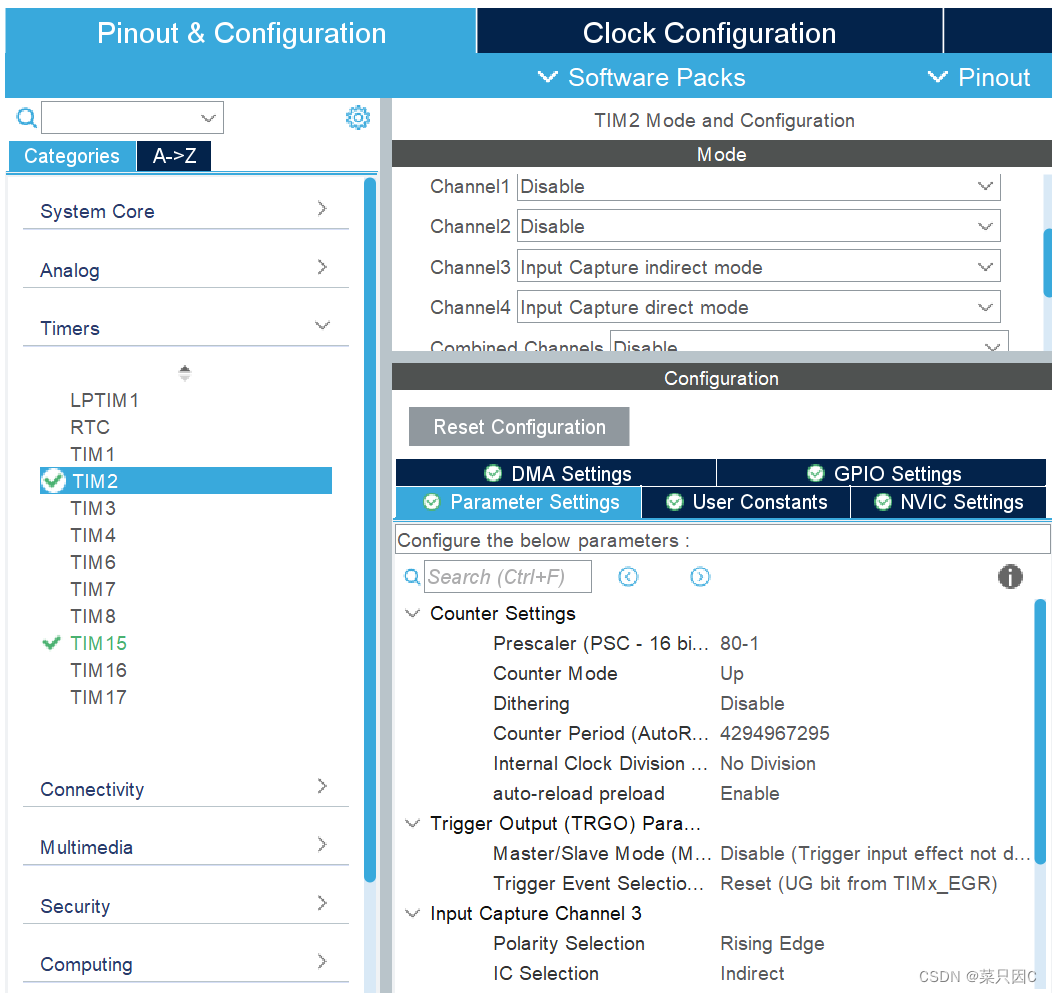

6.3  实验3：检测555信号发生器信号频率和占空比

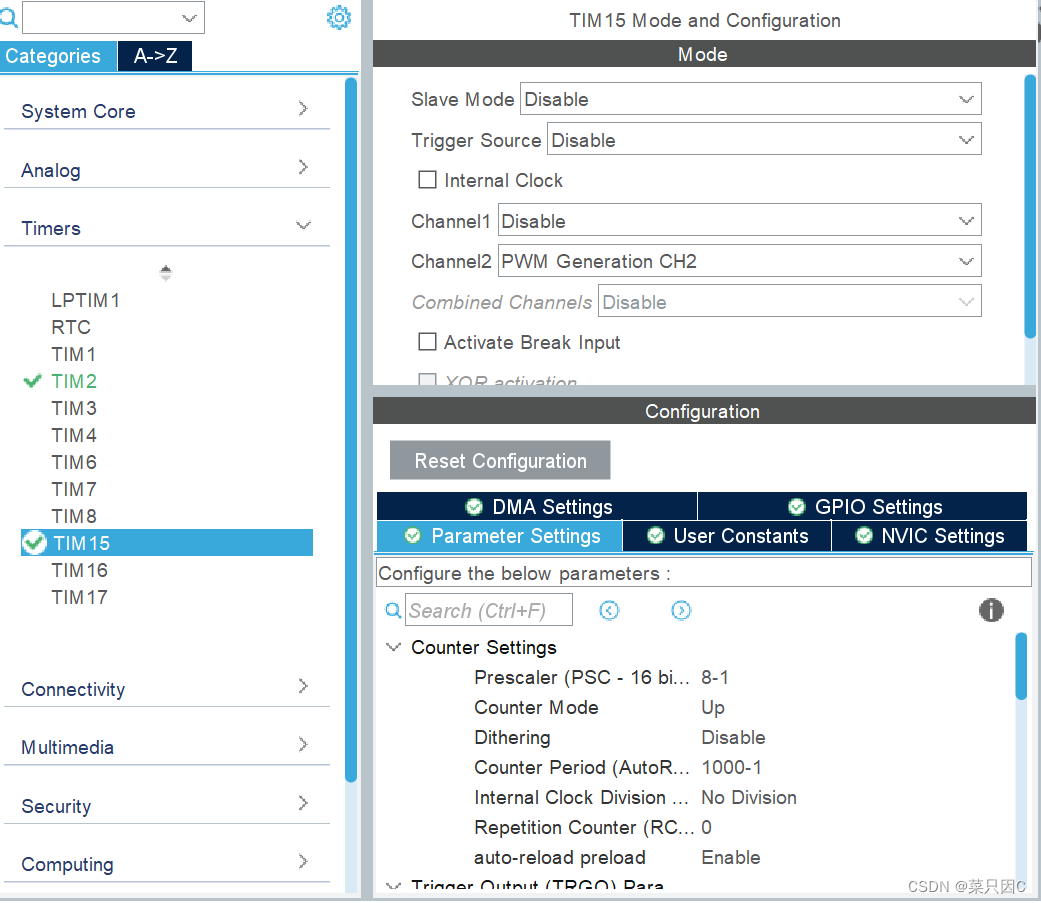

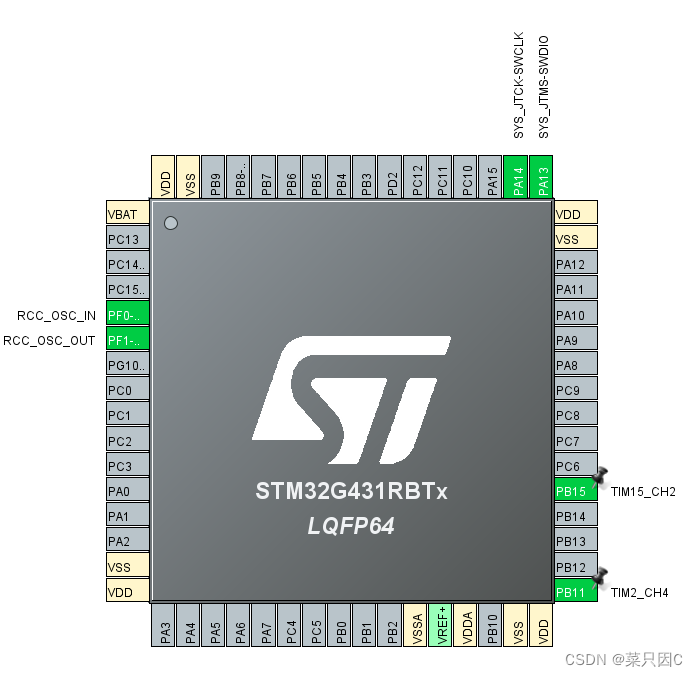

 6.4  实验4：检测自己输出的PWM频率和占空比（上升沿中断）

6.5  实验5：检测自己输出的PWM频率和占空比（PWM中断）

7  RTC

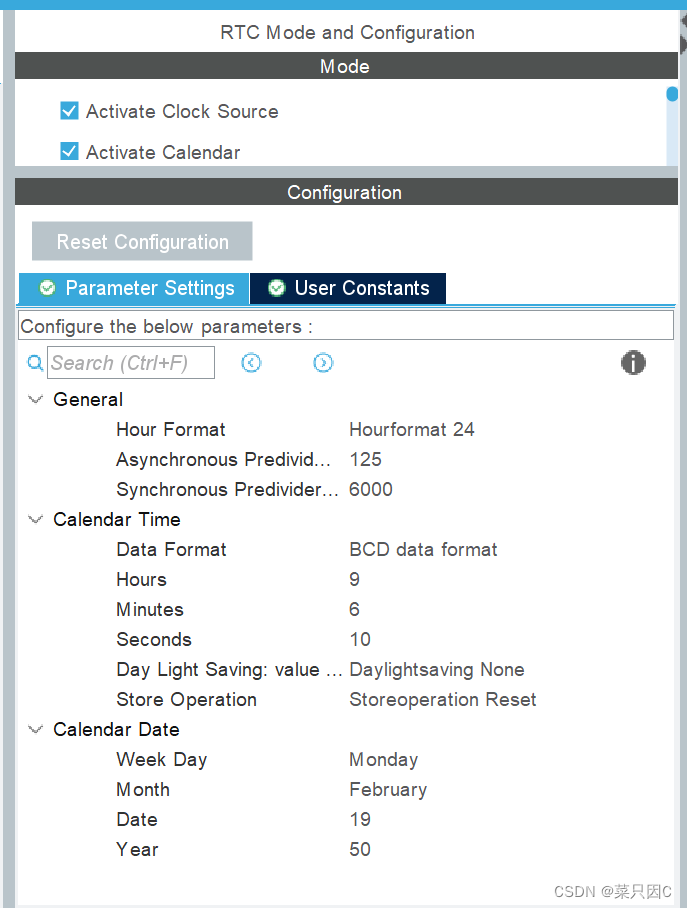

7.1  实验1：显示年月日时分秒

7.2  实验2：秒中断

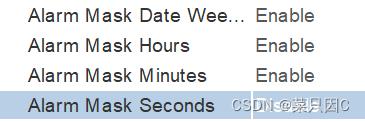

7.3  实验3：闹钟中断

1  前置准备

1.1 Keil

1.1.1  编译器版本及微库

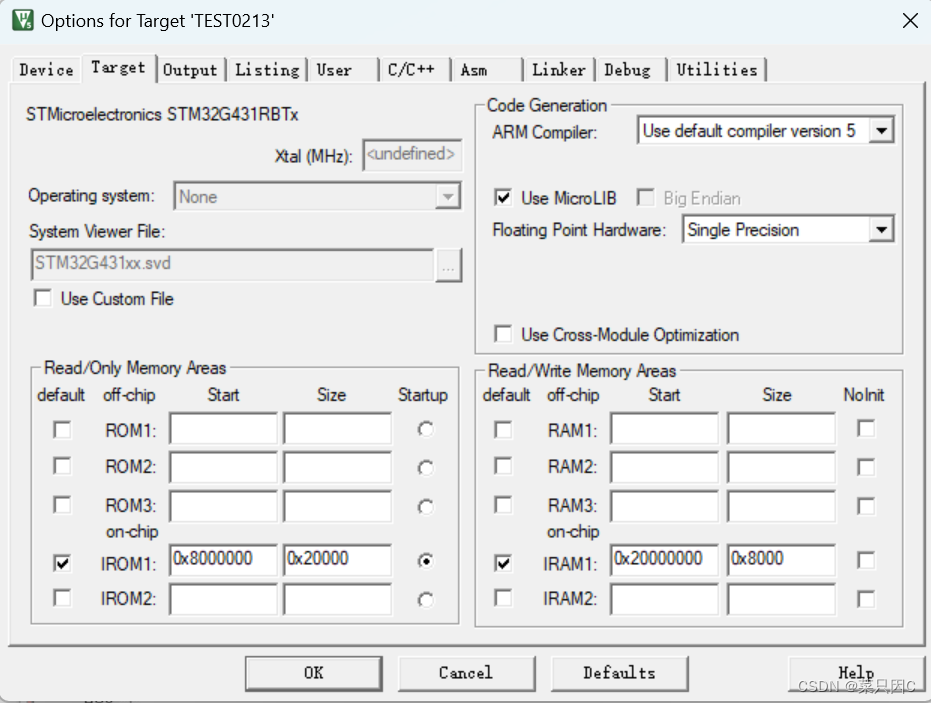

编译器版本调整至version 5，勾选Micro LIB

1.1.2  添加官方提供的LCD及I2C文件

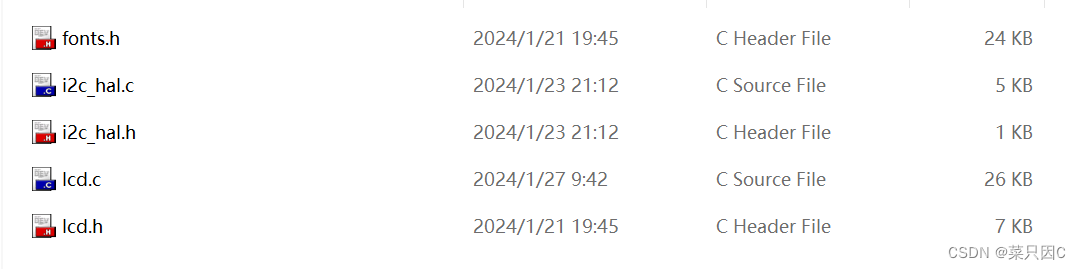

这五个文件是需要添加进自己的工程中的

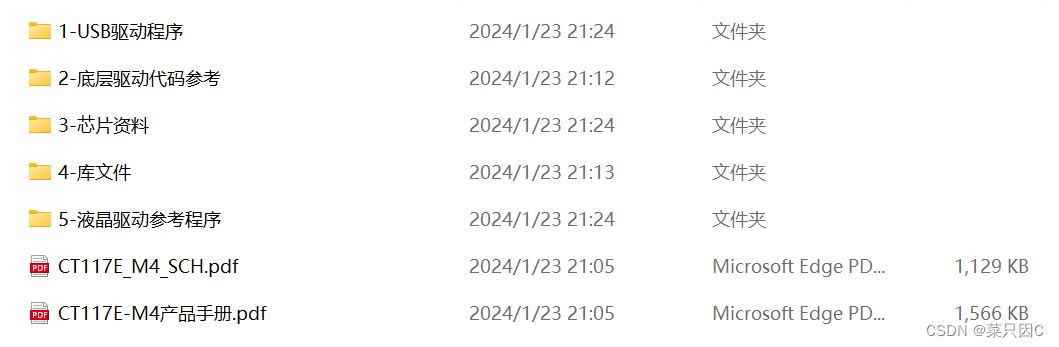

这个是官方比赛提供的数据包，有关I2C的文件从2中提取，有关LCD的文件从5中提取（.c文件在Src中，.h文件在Inc中）

1.1.3  避雷Keil自带的逻辑分析仪

据说这个板子用不了逻辑分析仪，可以用真的逻辑分析仪，买实物的

1.1.4  Keil考场配置

双击安装即可

1.2  CubeMX

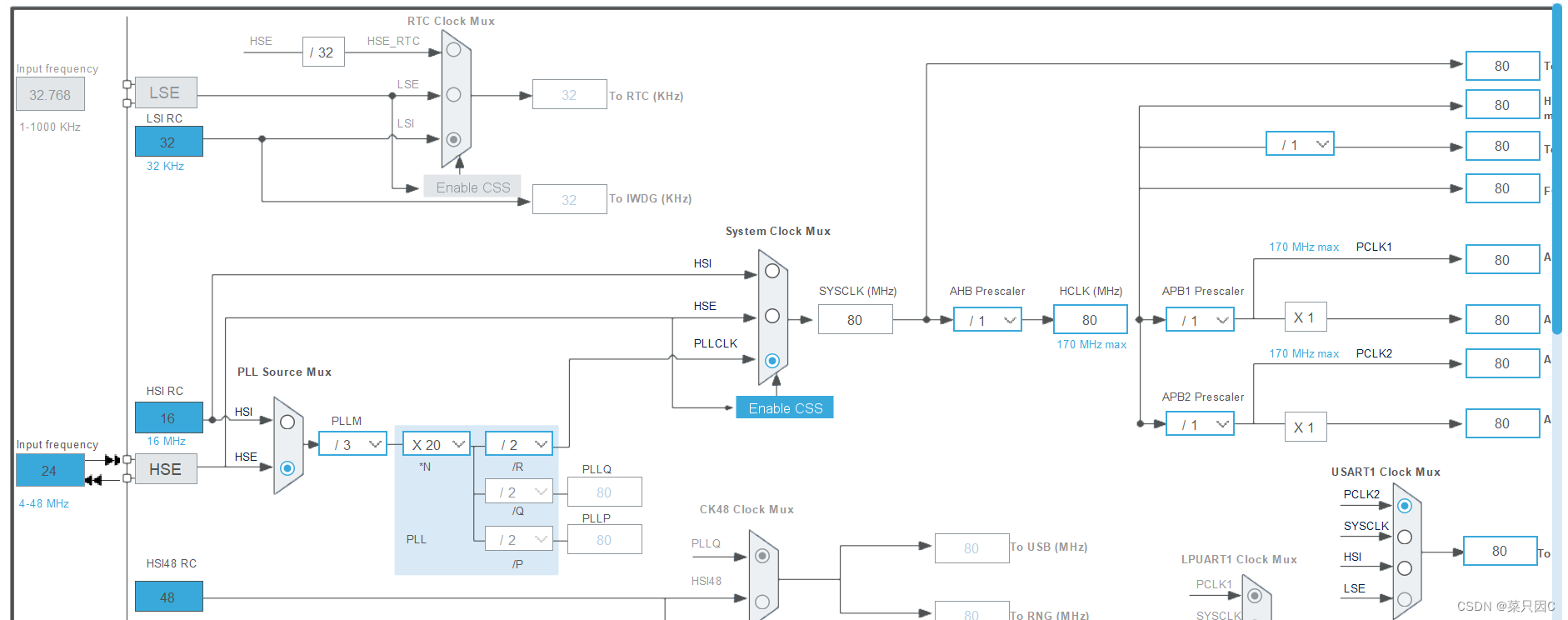

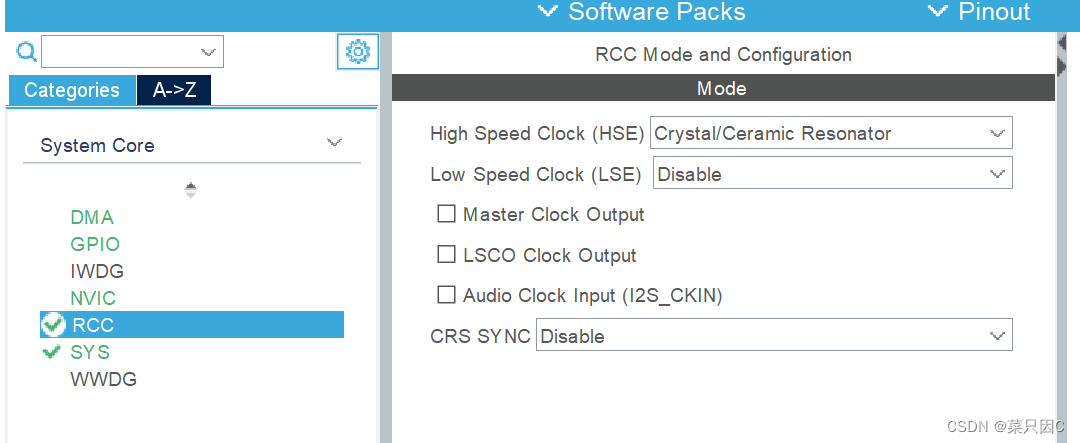

1.2.1   时钟树

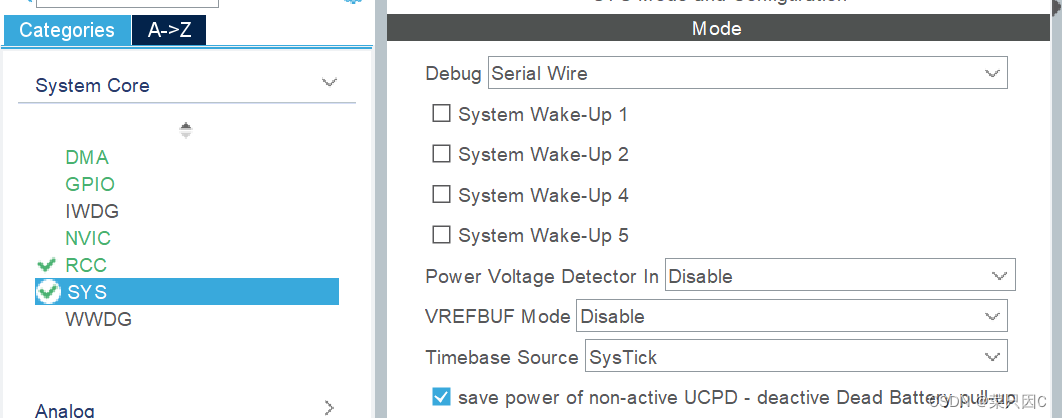

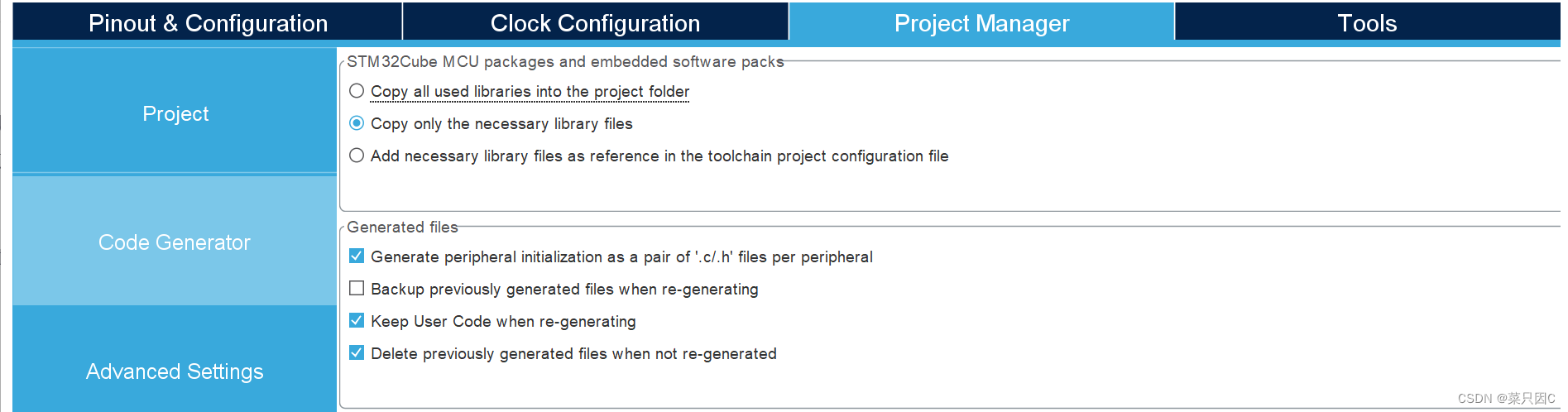

1.2.2   其他



1.2.3  芯片包配置

1.2.3.1  方法1：找到芯片包路径，放入对应路径后手动解压

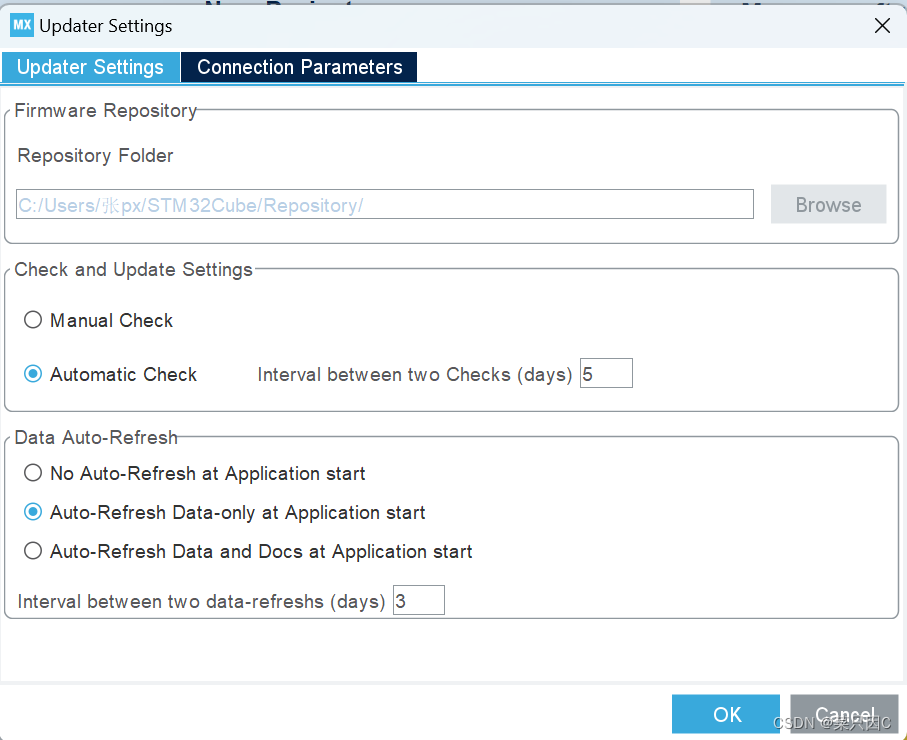

Help里找到Updater Setting，然后找到路径

按照这个路径把芯片包放入对应文件夹内

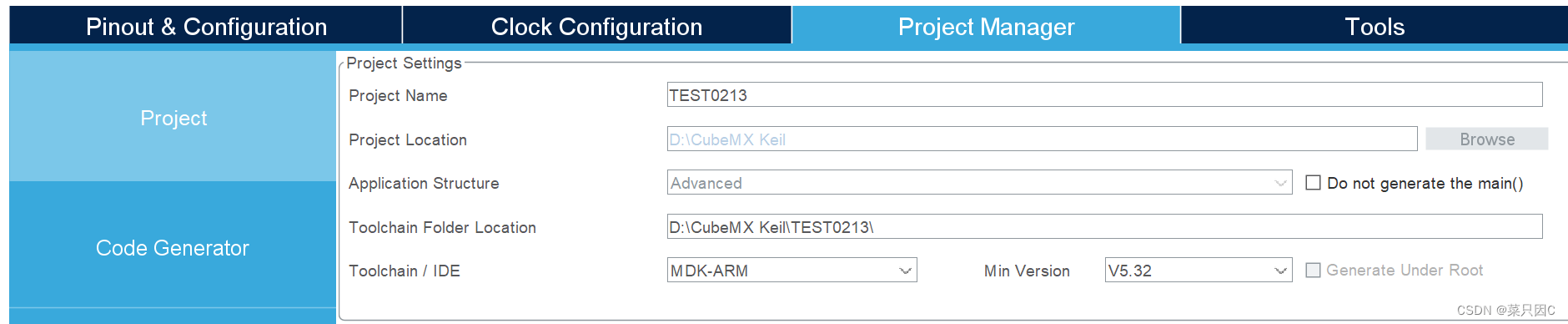

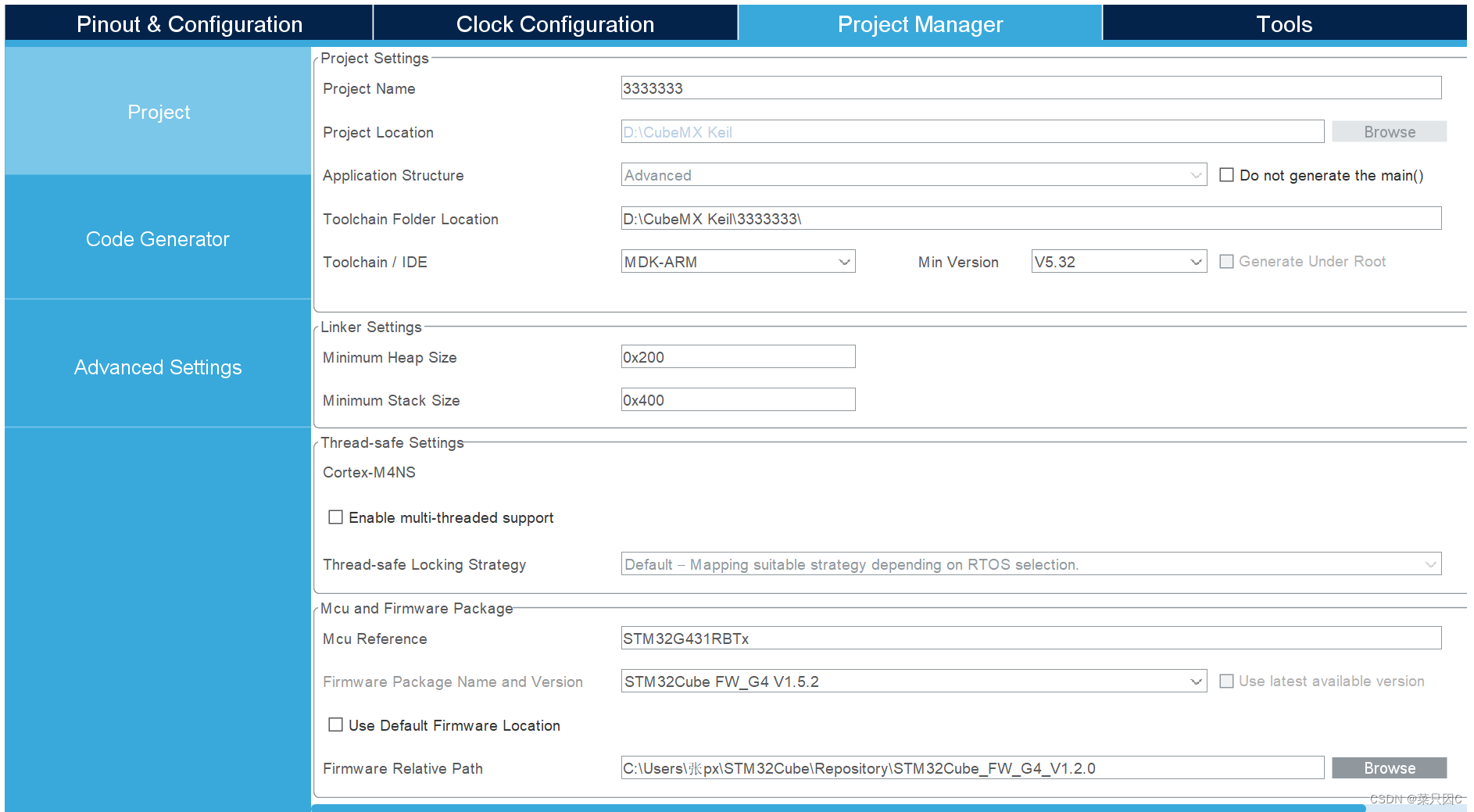

1.2.3.2  在工程内配置

选择芯片包对应路径即可

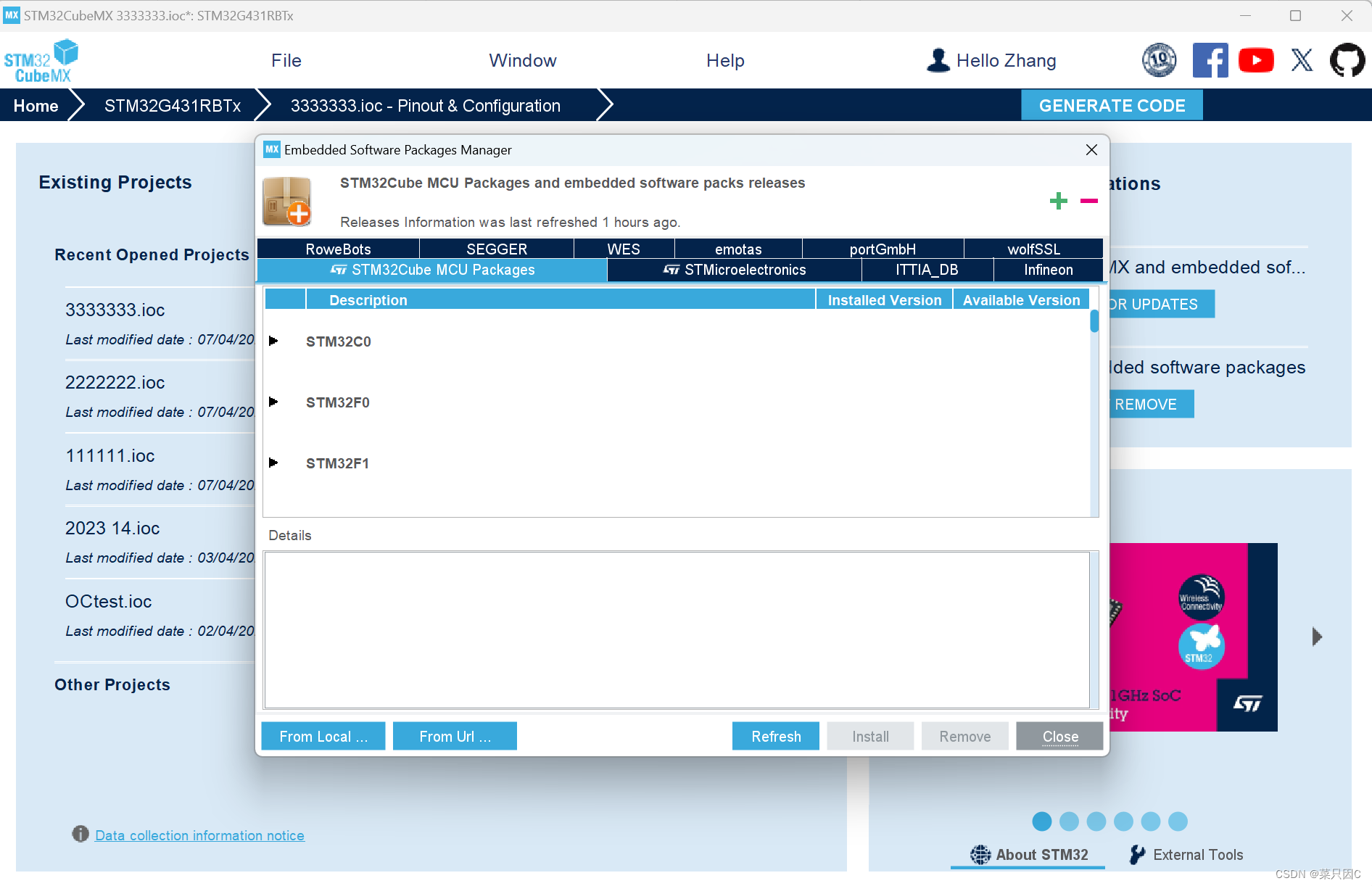

1.2.3.3  自动导入

 还是在Help里，把芯片包拖进去即自动解压安装

 注意在工程中也要选择一下对应的路径

2  GPIO

2.1  实验1：LED1-LED8循环亮灭

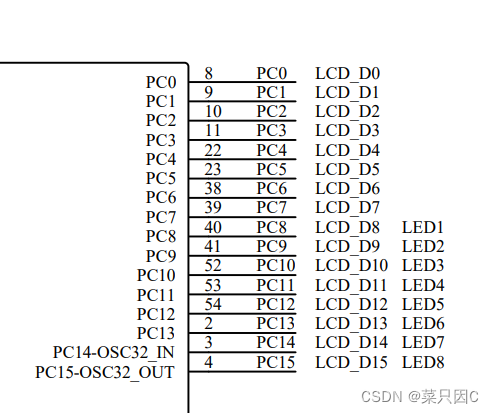

 在最小系统原理图中找到LED1-LED8对应的引脚是PC8-PC15，那么我们在CubeMX中将这几个引脚配置成GPIO_Output即可

while内的代码：

	    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_SET);//常用函数1
		HAL_Delay(100);//常用函数2
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_RESET);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_9,GPIO_PIN_SET);
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_9,GPIO_PIN_RESET);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_10,GPIO_PIN_SET);
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_10,GPIO_PIN_RESET);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_11,GPIO_PIN_SET);
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_11,GPIO_PIN_RESET);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_12,GPIO_PIN_SET);
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_12,GPIO_PIN_RESET);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_SET);
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_RESET);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);

2.2  实验2：按键控制LED亮灭（检测电平法）

 参考按键的引脚，同时别忘了把按键对应的引脚调整为上拉输入（起始高电平）

while内代码：

        if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0)==GPIO_PIN_RESET)
		{
			HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_SET);
			HAL_Delay(500);
			HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_RESET);
		}

2.3  实验3：按键控制LED亮灭（外部中断法）

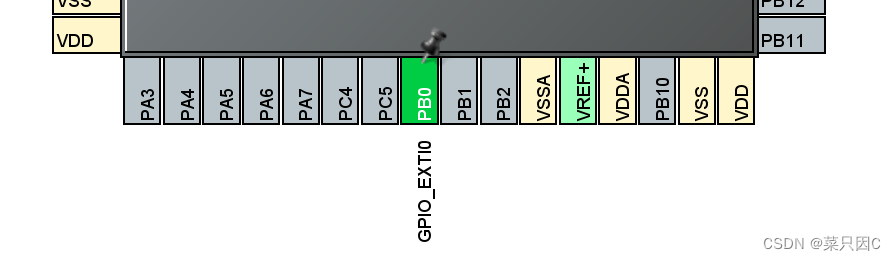

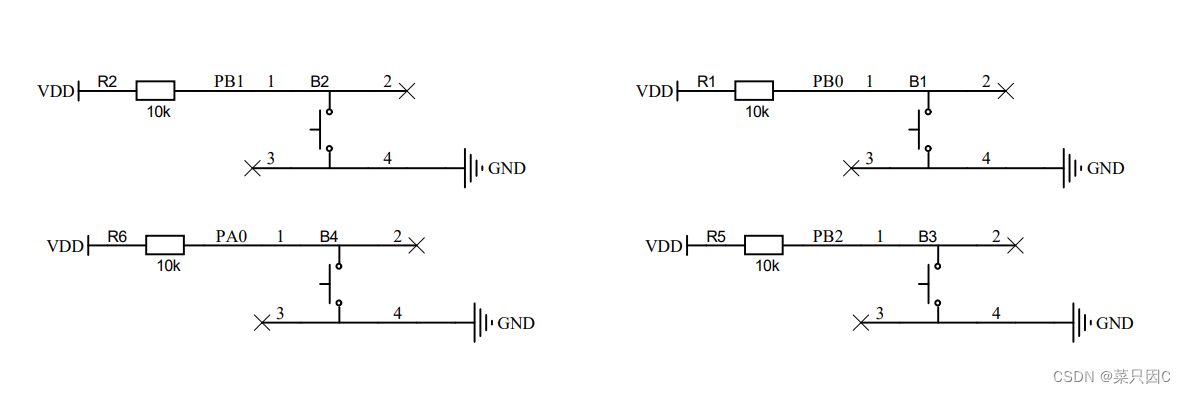

找到按键对应引脚：

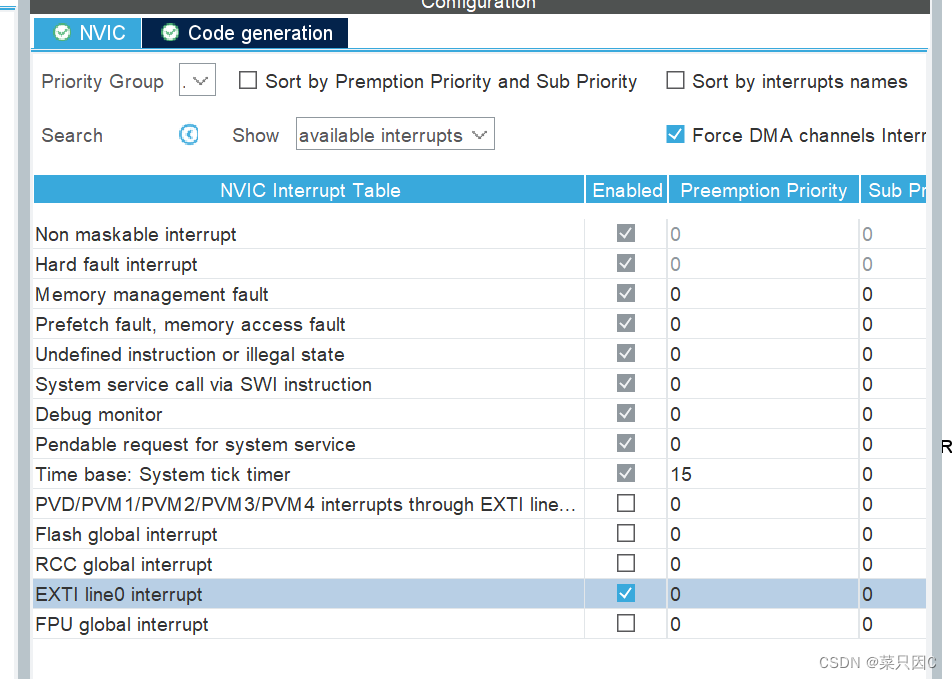

 打开外部中断：

/* USER CODE BEGIN PFP */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_PIN)
{
	if(GPIO_PIN==GPIO_PIN_0)
	{
		HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_8);
	}
}
/* USER CODE END PFP */

 2.4  实验4：蜂鸣器

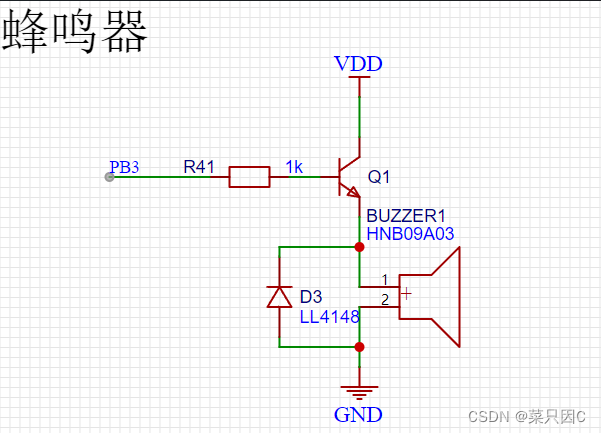

当PB3为高电平时，二极管断开，所以蜂鸣器路通； 当PB3为低电平时，二极管导通，所以蜂鸣器路短路

只要配置好PB3的GPIO，就能轻松使用，这里不再用代码解释

2.5  实验5：按键消抖

按键按下和放下的过程中会出现抖动，进而出现高低电平的交替，我们通过扫描两次按键的情况来具体判断情况

1.如果第一次扫描为高电平，那么按键没有被按下

2.如果第一次扫描为低电平，第二次扫描为高电平，那么认为是抖动，不计入成功按键

3.如果两次扫描均为低电平，成功按键

两次扫描的间隔用定时器中断来做

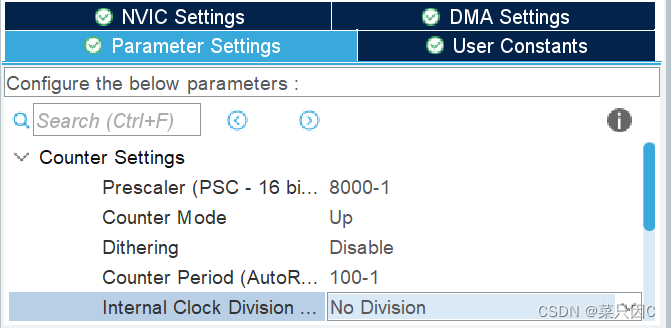

芯片信号频率为80MHz，分频系数设置为8000-1，计数器溢出值设置为100-1，那么定时器溢出时间为10ms

/* USER CODE BEGIN PTD */
char buf[20];
struct keys{
	int step;
	int state;
}key[4];
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance==TIM1)
	{
		key[0].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
		key[1].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
		key[2].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
		key[3].state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
		for(int i=0;i<4;i++)
		{
			switch(key[i].step)
			{
				case 0:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						key[i].step=1;
					}
				}
				break;
				case 1:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						key[i].step=2;
						sprintf(buf,"%d",i);
						LCD_DisplayStringLine(Line4,(uint8_t*)buf);
					}
					else
					{
						key[i].step=0;
					}
				}
				break;
				case 2:
				{
					if(key[i].state==GPIO_PIN_SET)
					{
						key[i].step=0;
					}
				}
				break;
			}

		}
	}
}
/* USER CODE END PFP */
 /* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Blue);
	LCD_SetBackColor(Blue);
	LCD_SetTextColor(White);
	I2CInit();
	HAL_TIM_Base_Start_IT(&htim1);

  /* USER CODE END 2 */

2.6  实验6：长按短按

1.如果第一次扫描为高电平，则没有按键

2.如果第一次扫描为低电平，第二次扫描为高电平，那么认为是抖动，不计入成功按键

3.如果两次扫描均为低电平，成功按键，如果按键时间大于700ms，则视为长按，若小于700ms，则视为短按

/* USER CODE BEGIN PTD */
char buf[20];
struct keys{
	int step;
	int state;
}key[4];
int a=-1;
int cnt;
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance==TIM1)
	{
		key[0].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
		key[1].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
		key[2].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
		key[3].state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
		for(int i=0;i<4;i++)
		{
			switch(key[i].step)
			{
				case 0:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						key[i].step=1;
						cnt=0;
					}
				}
				break;
				case 1:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						key[i].step=2;
                        sprintf(buf,"SINGLE");
						LCD_ClearLine(Line4);
						LCD_DisplayStringLine(Line4,(uint8_t*)buf);
					}
					else
					{
						key[i].step=0;
					}
				}
				break;
				case 2:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						if(i==a&&cnt>70)
						{
								sprintf(buf,"%d %d",i,cnt);
                                LCD_ClearLine(Line4);
								LCD_DisplayStringLine(Line4,(uint8_t*)buf);
						}
						else
						{
							a=i;
						}
						cnt++;
					}
					else
					{
						key[i].step=0;
					}
				}
				break;
			}

		}
	}
}
/* USER CODE END PFP */

2.7  实验7：双击

1.如果第一次能够被视为成功按键，那么计时开始

2.如果两次成功按键的间隔小于700ms，视为双击成功

/* USER CODE BEGIN PTD */
char buf[20];
struct keys{
	int step;
	int state;
	int cnt;
}key[4];
int a=-1;
int cnt;
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance==TIM1)
	{
		key[0].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
		key[1].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
		key[2].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
		key[3].state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
		for(int i=0;i<4;i++)
		{
			switch(key[i].step)
			{
				case 0:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						key[i].step=1;
					}
				}
				break;
				case 1:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
                        sprintf(buf,"SINGLE");
						LCD_ClearLine(Line4);
						LCD_DisplayStringLine(Line4,(uint8_t*)buf);
                        if(i==a)
						{
								if(key[i].cnt<70)
								{
									sprintf(buf,"%d %d",i,key[i].cnt);
									LCD_ClearLine(Line4);
									LCD_DisplayStringLine(Line4,(uint8_t*)buf);
									key[i].step=0;
									a=-1;
								}
								key[0].cnt=0;
								key[1].cnt=0;
								key[2].cnt=0;
								key[3].cnt=0;
						}
						else
						{
							a=i;
						}
						key[i].step=2;
					}
					else
					{
						key[i].step=0;
					}
				}
				break;
				case 2:
				{
					if(key[i].state==GPIO_PIN_SET)
					{
						key[i].step=0;
					}
				}
				break;
			}

		}
		key[a].cnt++;
	}
}
/* USER CODE END PFP */

2.8  实验8： 长按双击综合

其实不用写在一个定时器内，那样逻辑会比较复杂。我们可以开两个定时器，一个定时器检测长按，一个定时器检测双击

/* USER CODE BEGIN PTD */
char buf[20];
struct keys{
	int state;
	int step1;
	int step2;
	int double_time;
}key[4];
int a=-1,b=-1;
int cnt;
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance==TIM3)
	{
		key[0].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
		key[1].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
		key[2].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
		key[3].state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
		for(int i=0;i<4;i++)
		{
			switch(key[i].step2)
			{
				case 0:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						key[i].step2=1;
						cnt=0;
					}
				}
				break;
				case 1:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						key[i].step2=2;
						/*sprintf(buf,"SINGLE");
						LCD_ClearLine(Line4);
						LCD_DisplayStringLine(Line4,(uint8_t*)buf);*/
					}
					else
					{
						key[i].step2=0;
					}
				}
				break;
				case 2:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						if(i==b&&cnt>70)
						{
								sprintf(buf,"LONG:%d %d",i,cnt);
                LCD_ClearLine(Line4);
								LCD_DisplayStringLine(Line4,(uint8_t*)buf);
						}
						else
						{
							b=i;
						}
						cnt++;
					}
					else
					{
						key[i].step2=0;
					}
				}
				break;
			}
		}
	}
	if(htim->Instance==TIM1)
	{
		key[0].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
		key[1].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
		key[2].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
		key[3].state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
		for(int i=0;i<4;i++)
		{
			switch(key[i].step1)
			{
				case 0:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						key[i].step1=1;
					}
				}
				break;
				case 1:
				{
					if(key[i].state==GPIO_PIN_RESET)
					{
						sprintf(buf,"SINGLE");
						LCD_ClearLine(Line4);
						LCD_DisplayStringLine(Line4,(uint8_t*)buf);
						if(i==a)
						{
								if(key[i].double_time<70)
								{
									sprintf(buf,"DOUBLE:%d %d",i,key[i].double_time);
									LCD_ClearLine(Line4);
									LCD_DisplayStringLine(Line4,(uint8_t*)buf);
									key[i].step1=0;
									a=-1;
								}
								key[0].double_time=0;
								key[1].double_time=0;
								key[2].double_time=0;
								key[3].double_time=0;
						}
						else
						{
							a=i;
						}
						key[i].step1=2;
					}
					else
					{
						key[i].step1=0;
					}
				}
				break;
				case 2:
				{
					if(key[i].state==GPIO_PIN_SET)
					{
						key[i].step1=0;
					}
				}
				break;
			}
		}
		key[a].double_time++;
	}
}
/* USER CODE END PFP */
/* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Blue);
	HAL_TIM_Base_Start_IT(&htim1);
	HAL_TIM_Base_Start_IT(&htim3);
  /* USER CODE END 2 */

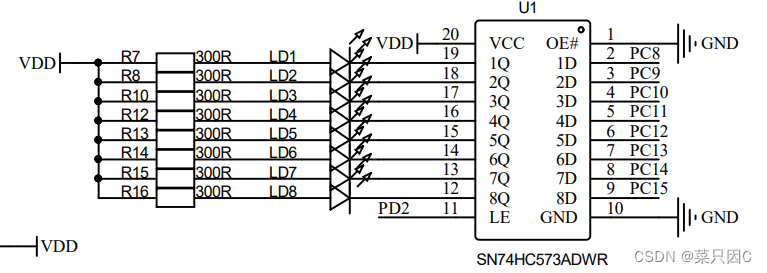

2.9  锁存器

由于LCD和LED共用一些引脚，导致在使用LCD显示时会出现LED全亮的情况，干扰LED正常的工作，所以我们需要对锁存器进行控制

当PD2高电平时，锁存器使能，此时LED受引脚高低电平控制； 当PD2低电平时，锁存器失能，此时LED不受引脚高低电平控制

所以我们需要在控制LED亮灭的语句前后分别对锁存器进行使能和失能操作，并且在程序一开始就对所有灯进行灭处理

HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);

3  ADC/DAC

3.1  实验1：获取电位器引脚的电压

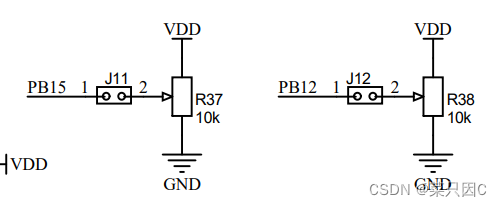

我们想获取两个电位器的电压：

这里以PB12为例：

/* USER CODE BEGIN PTD */
char buf[20];
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
double getADC()
{
	HAL_ADC_Start(&hadc1);
	return HAL_ADC_GetValue(&hadc1)*3.3/4096;
}
/* USER CODE END PFP */
/* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Blue);
	LCD_SetBackColor(Blue);
	LCD_SetTextColor(White);

  /* USER CODE END 2 */
/* USER CODE BEGIN 3 */
	sprintf(buf,"%.3lf",getADC());
	LCD_ClearLine(Line4);
	LCD_DisplayStringLine(Line4,(uint8_t*)buf);
	HAL_Delay(1000);
  }
  /* USER CODE END 3 */

转动电位器R38可观察到电压发生明显变化

 3.2  实验2：设定双引脚电压并读取

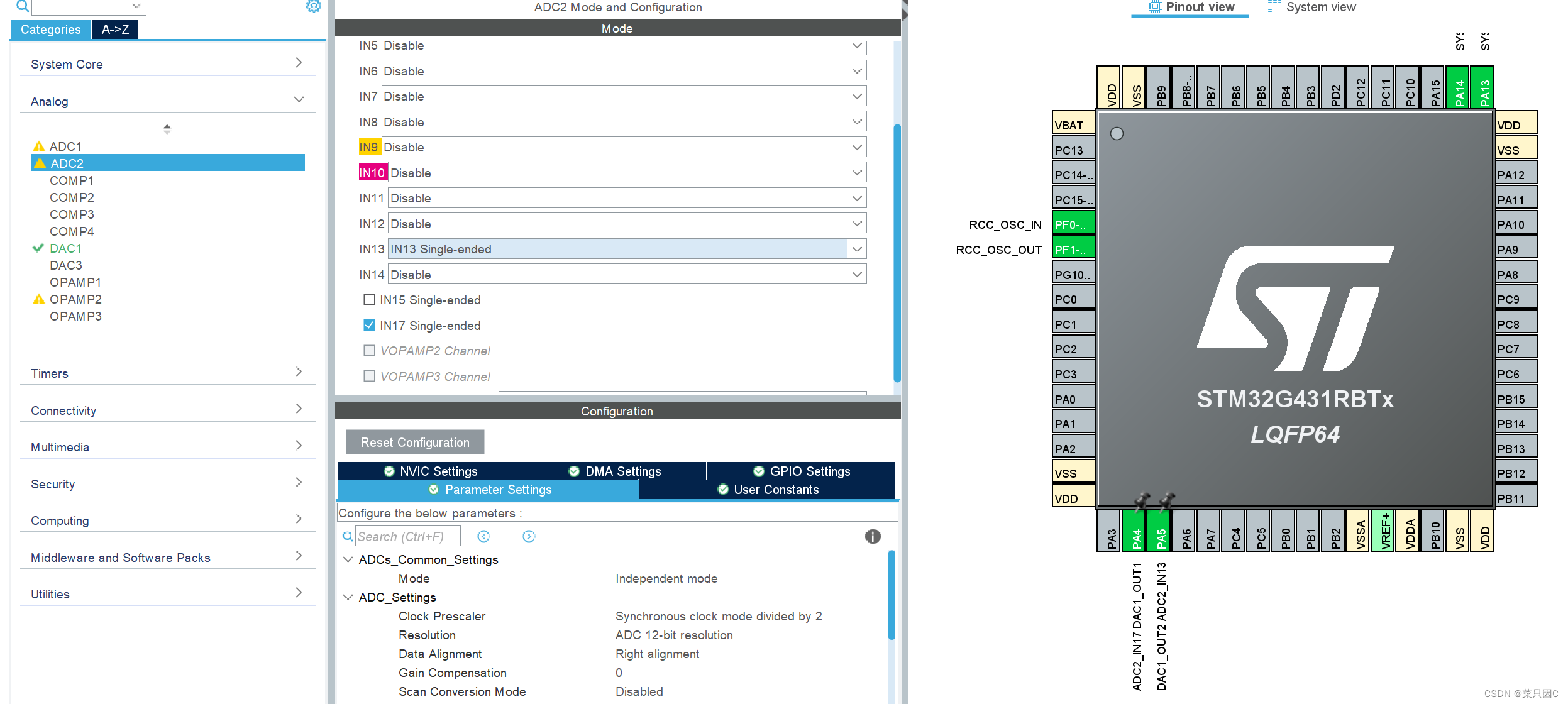

这里我们发现测量ADC的两个引脚均在ADC1上，所以获取电压会有先后之分

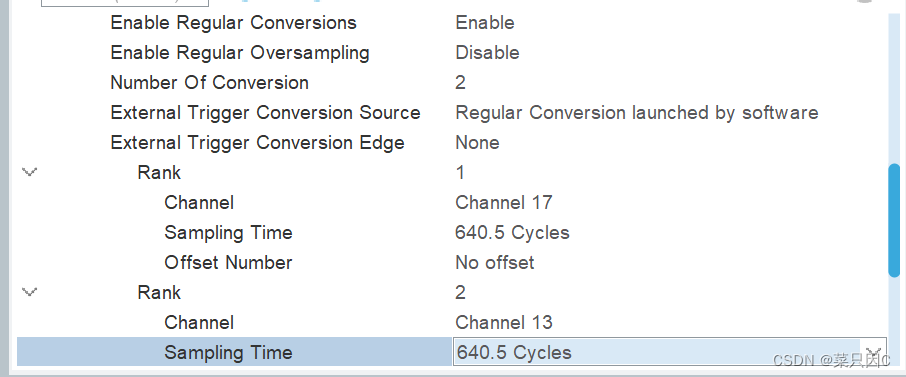

 采样时间调长，采样准确些，这里我们看到优先采集PA4,再采集PA3

/* USER CODE BEGIN PFP */
void setDAC()
{
	HAL_DAC_Start(&hdac1,DAC_CHANNEL_1);
	HAL_DAC_Start(&hdac1,DAC_CHANNEL_2);
	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_1,0,1.1*4096/3.3);
	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_2,0,2.2*4096/3.3);
}
double getADC()
{
	HAL_ADC_Start(&hadc2);
	return HAL_ADC_GetValue(&hadc2)*3.3/4096;
}
/* USER CODE END PFP */
 /* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Blue);
	LCD_SetBackColor(Blue);
	LCD_SetTextColor(White);
	setDAC();
  /* USER CODE END 2 */
 /* USER CODE BEGIN 3 */
	sprintf(buf,"%.3lf",getADC());
	LCD_ClearLine(Line4);
	LCD_DisplayStringLine(Line4,(uint8_t*)buf);
	HAL_Delay(1);//需要延时
	sprintf(buf,"%.3lf",getADC());
	LCD_ClearLine(Line5);
	LCD_DisplayStringLine(Line5,(uint8_t*)buf);
	HAL_Delay(1000);
  }
  /* USER CODE END 3 */

3.3  实验3：对于AD采集的数据进行滤波处理

假如有20个数据，我们可以对这些数据排序，然后选中间的十个数据取平均值

排序算法可以用qsort函数，头文件是algorithm

int cmp_int(const void* e1, const void* e2)
{
    //排序为升序
	return (*(int*)e1 - *(int*)e2); //*(int*)e1表示将e1强制类型转化为int*,return在这里返回大于0小于0或等于0的数
}

qsort(arr, sz,sizeof(arr[0]),cmp_int);  //用qsort排整型

4  I2C EEPROM

4.1  实验1：EEPROM的读写+浮点数的处理

对于EEPROM读写的函数我们有固定模板：

uint8_t EEPROM_Read(uint8_t addr)
{
	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(addr);
	I2CWaitAck();

	I2CStart();
	I2CSendByte(0xa1);
	I2CWaitAck();
	uint8_t temp=I2CReceiveByte();
	I2CWaitAck();
	I2CStop();
	return temp;
}
void EEPROM_Write(uint8_t addr,uint8_t info)
{
	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(addr);
	I2CWaitAck();
	I2CSendByte(info);
	I2CWaitAck();
	I2CStop();
}

借用3.2的实验数据进行读写，建议EEPROM不要写在while内，EEPROM的读写是有寿命的，每次读写都要延时一下：

/* USER CODE BEGIN PTD */
char buf[20];
double V1[5],V2[5];
uint8_t addr,res1,res2,res3,res4;
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
void setDAC()
{
	HAL_DAC_Start(&hdac1,DAC_CHANNEL_1);
	HAL_DAC_Start(&hdac1,DAC_CHANNEL_2);
	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_1,0,1.1*4096/3.3);
	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_2,0,2.2*4096/3.3);
}
double getADC()
{
	HAL_ADC_Start(&hadc2);
	return HAL_ADC_GetValue(&hadc2)*3.3/4096;
}
uint8_t EEPROM_Read(uint8_t addr)
{
	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(addr);
	I2CWaitAck();

	I2CStart();
	I2CSendByte(0xa1);
	I2CWaitAck();
	uint8_t temp=I2CReceiveByte();
	I2CWaitAck();
	I2CStop();
	return temp;
}
void EEPROM_Write(uint8_t addr,uint8_t info)
{
	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(addr);
	I2CWaitAck();
	I2CSendByte(info);
	I2CWaitAck();
	I2CStop();
}
/* USER CODE END PFP *//* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Blue);
	LCD_SetBackColor(Blue);
	LCD_SetTextColor(White);
	I2CInit();
	setDAC();
	HAL_Delay(1);
	for(int i=0;i<5;i++)
	{
		V1[i]=getADC();
		HAL_Delay(1);
		V2[i]=getADC();
		HAL_Delay(1);
	}
	for(int i=0;i<5;i++)
	{
		EEPROM_Write(addr++,(uint8_t)V1[i]);
		HAL_Delay(50);
		EEPROM_Write(addr++,(V1[i]-(uint8_t)V1[i])*100);
		HAL_Delay(50);
		EEPROM_Write(addr++,(uint8_t)V2[i]);
		HAL_Delay(50);
		EEPROM_Write(addr++,(V2[i]-(uint8_t)V2[i])*100);
		HAL_Delay(50);
	}
	addr=0;
	for(int i=0;i<5;i++)
	{
		res1=EEPROM_Read(addr++);
		HAL_Delay(50);
		res2=EEPROM_Read(addr++);
		HAL_Delay(50);
		res3=EEPROM_Read(addr++);
		HAL_Delay(50);
		res4=EEPROM_Read(addr++);
		HAL_Delay(50);
		sprintf(buf,"%.2lf  %.2lf",res1+(double)res2/100,res3+(double)res4/100);
		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
	}
  /* USER CODE END 2 */

4.2  实验2：大位数读取

8位范围：0-255

16位范围：0-65535

24位范围：0-16777215

32位范围：0-4294967296

这里以到24位为例

/* USER CODE BEGIN PTD */
char buf[20];
int num[10]={105798,367842,56674,4,256,8917,56565,34343,1025,788};
uint8_t temp1,temp2,temp3,res1,res2,res3;
uint8_t addr;
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
uint8_t EEPROM_Read(uint8_t addr)
{
	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(addr);
	I2CWaitAck();

	I2CStart();
	I2CSendByte(0xa1);
	I2CWaitAck();
	uint8_t temp=I2CReceiveByte();
	I2CWaitAck();
	I2CStop();
	return temp;
}
void EEPROM_Write(uint8_t addr,uint8_t info)
{
	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(addr);
	I2CWaitAck();
	I2CSendByte(info);
	I2CWaitAck();
	I2CStop();
}
/* USER CODE END PFP */
/* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Blue);
	LCD_SetBackColor(Blue);
	LCD_SetTextColor(White);
	I2CInit();
	for(int i=0;i<10;i++)
	{
		temp1=num[i]&0xFF;
		temp2=((num[i]-temp1)>>8)&0xFF;
		temp3=((num[i]-temp1-(temp2<<8))>>16)&0xFF;
		EEPROM_Write(addr++,temp1);
		HAL_Delay(50);
		EEPROM_Write(addr++,temp2);
		HAL_Delay(50);
		EEPROM_Write(addr++,temp3);
		HAL_Delay(50);
	}
	addr=0;
	for(int i=0;i<10;i++)
	{
		res1=EEPROM_Read(addr++);
		HAL_Delay(50);
		res2=EEPROM_Read(addr++);
		HAL_Delay(50);
		res3=EEPROM_Read(addr++);
		HAL_Delay(50);
		sprintf(buf,"%d",res1+(res2<<8)+(res3<<16));
		LCD_ClearLine(Line4);
		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
		HAL_Delay(1000);
	}
  /* USER CODE END 2 */

4.3  实验3：EEPROM掉电不丢失

去掉上面程序的写的部分，重新烧录即可验证

4.4  实验4：第一次上电问题

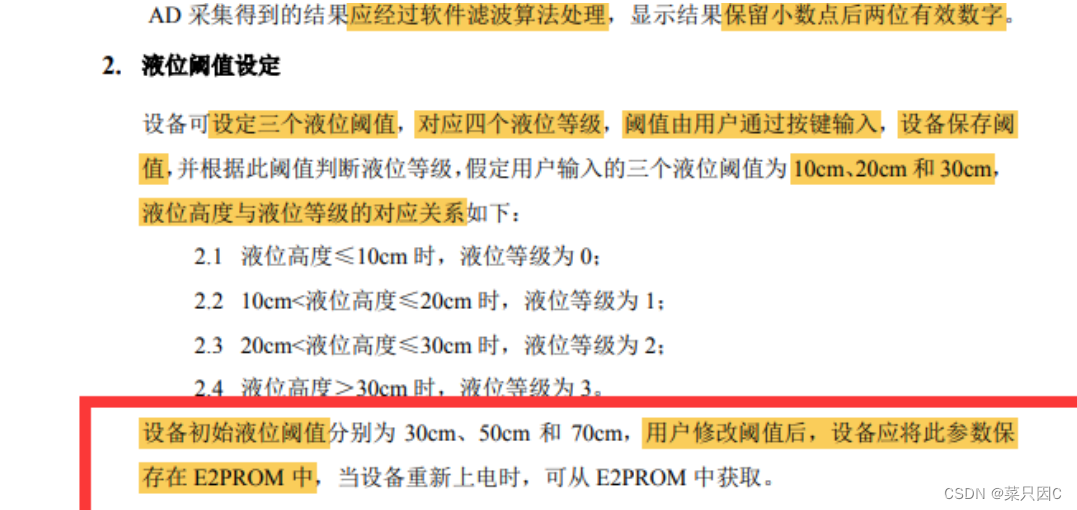

我们以这道题为例：如果我们将程序烧录到新板时，EEPROM的值是不确定的，而题目要求初次上电就要能读取相关值。所以我们需要判断板子是否是第一次上电，然后做出相关步骤

if(EEPROM_Read(0xaa)!=1&&EEPROM_Read(0xab)!=1)
{
	EEPROM_Write(0xaa,1);//我们设定0xaa为是否是第一次上电（新板）的标志位1
	HAL_Delay(20);
	EEPROM_Write(0xab,1);//我们设定0xab为是否是第一次上电（新板）的标志位2
	HAL_Delay(20);
	EEPROM_Write(0xa0,30);
	HAL_Delay(20);
	EEPROM_Write(0xa1,50);
	HAL_Delay(20);
	EEPROM_Write(0xa2,70);
	HAL_Delay(20);
}

 4.5  实验5：MCP4017可编程电阻

原理：

Rs为单个电阻阻值；RWS为总阻值，与R17串联，两者对VDD电压进行分压，可以通过测量PB14的电压判断可编程电阻的阻值。

MCP4017的默认总阻值为100kΩ ，对应0-127个档位，当寄存器为0时，阻值为0；当寄存器为0x7F时阻值为100kΩ

R = 787.4 * readresistor


V=3.3*\tfrac{R}{R+10}

模板：

void RWrite(uint8_t value)
{
	I2CStart();
	I2CSendByte(0x5e);
	I2CWaitAck();
	I2CSendByte(value);
	I2CWaitAck();
	I2CStop();
}
uint8_t RRead(void)
{
	uint8_t value;
	I2CStart();
	I2CSendByte(0x5F);
	I2CWaitAck();

	value = I2CReceiveByte();
	I2CSendNotAck();
	I2CStop();
	return value;
}

检测从0-127，PB14的电压

/* USER CODE BEGIN PFP */
void RWrite(uint8_t value)
{
	I2CStart();
	I2CSendByte(0x5e);
	I2CWaitAck();
	I2CSendByte(value);
	I2CWaitAck();
	I2CStop();
}
uint8_t RRead(void)
{
	uint8_t value;
	I2CStart();
	I2CSendByte(0x5F);
	I2CWaitAck();

	value = I2CReceiveByte();
	I2CSendNotAck();
	I2CStop();
	return value;
}
double getADC()
{
	HAL_ADC_Start(&hadc1);
	return HAL_ADC_GetValue(&hadc1)*3.3/4096;
}
/* USER CODE END PFP */
/* USER CODE BEGIN WHILE */
	for(int i=0;i<128;i++)
	{
		RWrite(i);
		HAL_Delay(20);
		sprintf(buf,"%d %lf",RRead(),getADC());
		LCD_ClearLine(Line4);
		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
		HAL_Delay(1000);
	}

  while (1)
  {
    /* USER CODE END WHILE */

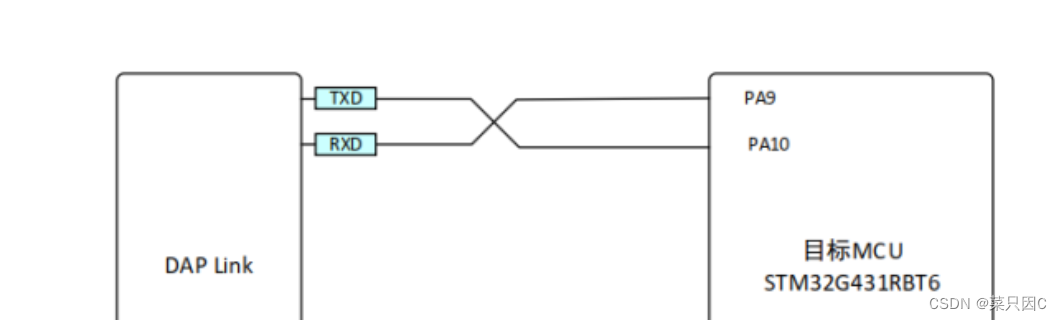

5  UART/USART

CubeMX默认的引脚是不对的，所以别忘了更改引脚

5.1  实验1：轮询收发

HAL_UART_Receive：接收不完指定数量的字符不会进行下一步，设置的等待时间一般为无限大

 /* USER CODE BEGIN WHILE */
	HAL_UART_Receive(&huart1,(uint8_t*)buf,5,0xFFFF);//接收不完指定数量的字符不会进行下一步
	HAL_UART_Transmit(&huart1,(uint8_t*)buf,5,0xFFFF);

  while (1)
  {
    /* USER CODE END WHILE */

 5.2  实验2：中断收发

CubeMX别忘打开串口中断

HAL_UART_Receive_IT：不会等待，最多收指定个数，收几个无所谓，但是只有收满了才会进入中断回调函数

下面这个程序如果不写在while里是不会收到除了空白以外的任何字符的，因为只执行一次的话Receive函数已经过了，不会再执行

while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		HAL_UART_Receive_IT(&huart1,(uint8_t*)buf,5);//不会等待，最多收5个，收几个无所谓
		HAL_UART_Transmit_IT(&huart1,(uint8_t*)buf,5);

  }
  /* USER CODE END 3 */

5.3  实验3：中断回调函数

/* USER CODE BEGIN PFP */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance==USART1)
	{
		HAL_UART_Transmit_IT(&huart1,(uint8_t*)buf,5);
		HAL_UART_Receive_IT(&huart1,(uint8_t*)buf,5);
	}
}
/* USER CODE END PFP */
 /* USER CODE BEGIN WHILE */
	HAL_UART_Receive_IT(&huart1,(uint8_t*)buf,5);//不会等待，最多收5个，收几个无所谓

  while (1)
  {
    /* USER CODE END WHILE */

5.4  字符串问题注意

每个字符串结尾都有\r\n占两个位置，而且如果我们在串口助手里勾选发送新行后，每次发送的字符串后都带\r\n

 5.5  实验4：发送指定格式的字符串并从字符串中提取指定信息

比如我们想发送时间，指定格式为时：分：秒，我们想从串口收到的字符串中提取到时，分，秒三个信息

这里用到sscanf函数来提取信息

当然也可以根据实际情况单个单个提取，不过会略显复杂

/* USER CODE BEGIN PTD */
char buf[20];
int hour,min,second;
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance==USART1)
	{
		sscanf(buf,"%d:%d:%d",&hour,&min,&second);
		sprintf(buf,"hour:%d",hour);
		LCD_ClearLine(Line2);
		LCD_ClearLine(Line4);
		LCD_ClearLine(Line6);
		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
		sprintf(buf,"min:%d",min);
		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
		sprintf(buf,"second:%d",second);
		LCD_DisplayStringLine(Line6,(uint8_t*)buf);
		memset(buf,0,sizeof(buf));
		HAL_UART_Receive_IT(&huart1,(uint8_t*)buf,8);
	}
}
/* USER CODE END PFP */
/* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Blue);
	LCD_SetBackColor(Blue);
	LCD_SetTextColor(White);
	I2CInit();


  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
	HAL_UART_Receive_IT(&huart1,(uint8_t*)buf,8);
  while (1)
  {
    /* USER CODE END WHILE */

5.6  实验5：DMA及几种收发方式的分析

打开DMA：

 打开中断：

DMA是默认打开中断的

 因为DMA是不占用CPU的，我们可以尽量使用DMA来提高效率

这里我们发现收到的数据不完整，然后我们延时一下，这次数据完整

/* USER CODE BEGIN PTD */
char buf[20];
int hour,min,second;
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance==USART1)
	{
		sscanf(buf,"%d:%d:%d",&hour,&min,&second);
		sprintf(buf,"hour:%d",hour);
		LCD_ClearLine(Line2);
		LCD_ClearLine(Line4);
		LCD_ClearLine(Line6);
		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
		sprintf(buf,"min:%d",min);
		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
		sprintf(buf,"second:%d",second);
		LCD_DisplayStringLine(Line6,(uint8_t*)buf);
		sprintf(buf,"%02d:%02d:%02d",hour,min,second);
		HAL_UART_Transmit_DMA(&huart1,(uint8_t*)buf,8);
		//int t=100000; while(t--);
		LCD_DisplayStringLine(Line8,(uint8_t*)buf);
		memset(buf,0,sizeof(buf));
		HAL_UART_Receive_DMA(&huart1,(uint8_t*)buf,8);
	}
}
/* USER CODE END PFP */
/* USER CODE BEGIN WHILE */
	HAL_UART_Receive_DMA(&huart1,(uint8_t*)buf,8);
  while (1)
  {
    /* USER CODE END WHILE */

然后我们试图将Transmit一句改成IT，然后将USART1的中断优先级调整比DMA高，然后发现仍然可以接收到

但是如果我们全部改成IT，就不可取了，初步分析是中断回调函数的事件过多

所以我们尽量采取DMA的方式收发数据

5.7  实验6：串口的不定长收发（DMA+空闲中断）

其中中断服务函数需要到

 中找

 /* USER CODE BEGIN WHILE */
	HAL_UART_Receive_DMA(&huart1,(uint8_t*)buf,20);
	__HAL_UART_ENABLE_IT(&huart1,UART_IT_IDLE);
  while (1)
  {
    /* USER CODE END WHILE */
void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART1_IRQn 0 */
	if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_IDLE)==SET)
	{
		__HAL_UART_CLEAR_IDLEFLAG(&huart1);
		HAL_UART_DMAStop(&huart1);
		len=20-__HAL_DMA_GET_COUNTER(huart1.hdmarx);
		HAL_UART_Transmit_DMA(&huart1,(uint8_t*)buf,len);
		HAL_UART_Receive_DMA(&huart1,(uint8_t*)buf,20);
	}
  /* USER CODE END USART1_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART1_IRQn 1 */

  /* USER CODE END USART1_IRQn 1 */
}

6  TIM

6.1  实验1：延时

while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		if(__HAL_TIM_GetCounter(&htim1)==10000)
		{
			HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_8);
			__HAL_TIM_SetCounter(&htim1,0);
		}

  }
  /* USER CODE END 3 */

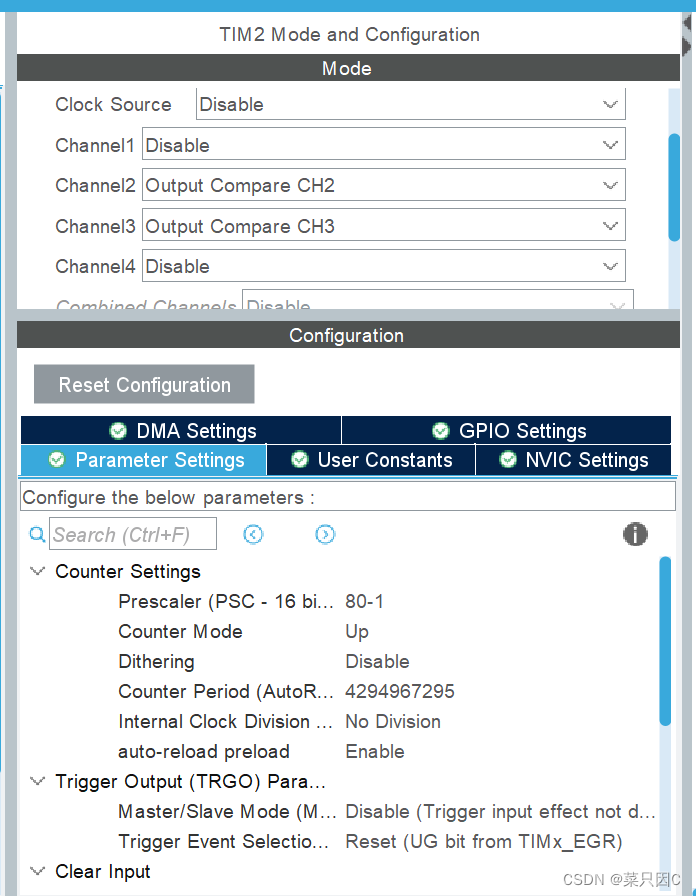

6.2  实验2：PWM输出（控制蜂鸣器）

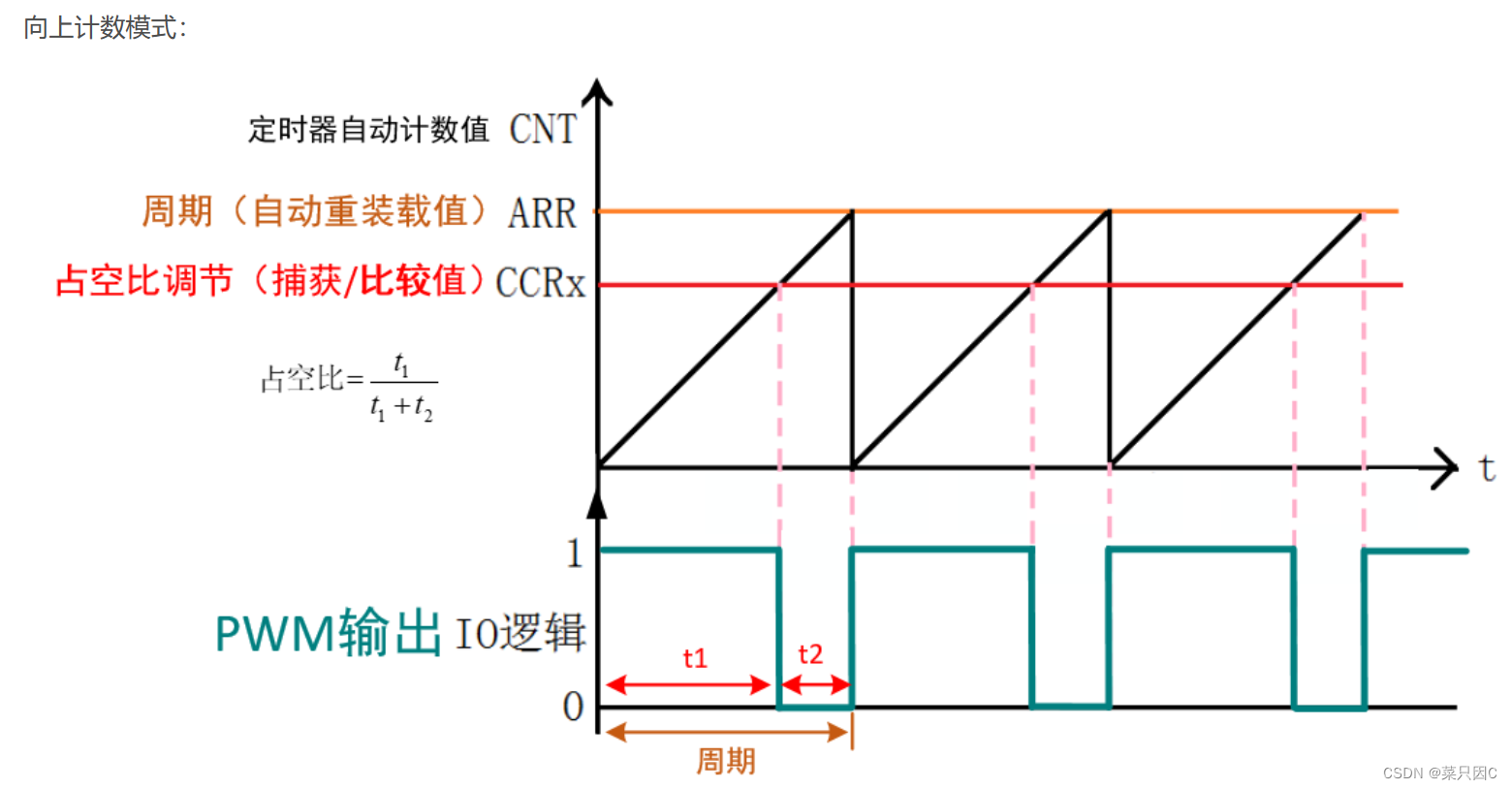

PWM原理如图所示：

/* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Blue);
	LCD_SetBackColor(Blue);
	LCD_SetTextColor(White);
	I2CInit();
	LED_Close();
	HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_2);
	__HAL_TIM_SetCompare(&htim2,TIM_CHANNEL_2,5000);
  /* USER CODE END 2 */

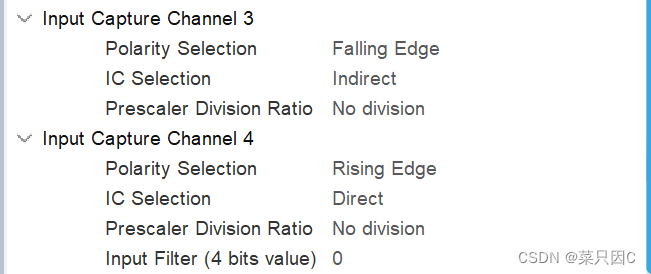

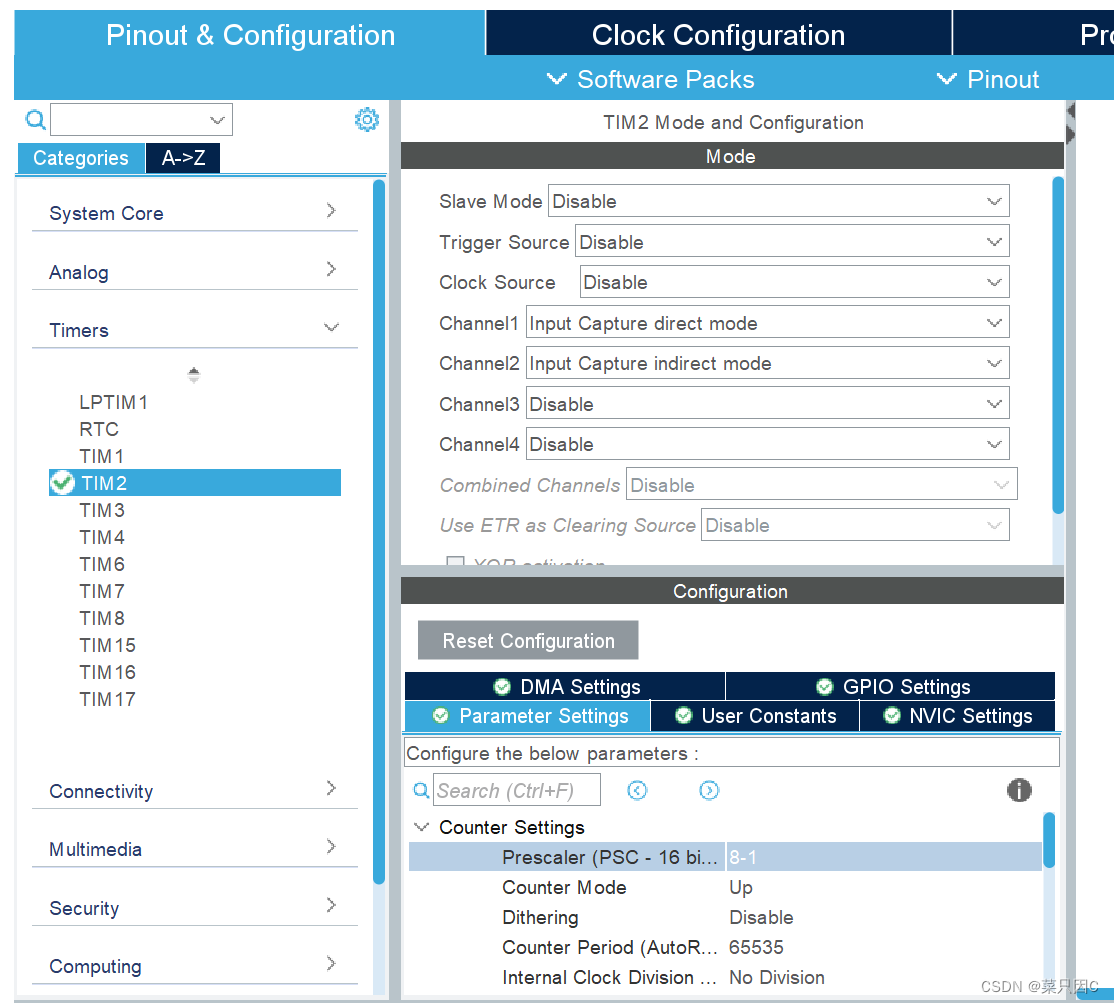

6.3  实验3：检测555信号发生器信号频率和占空比

 分析：每次捕捉到上升沿我们就进入一次中断，这时我们就得到了一个信号周期的大小

现在我们已知定时器计一个数的时间，只要我们读取定时器计了多少数，就能通过公式：

信号周期=定时器计一个数的时间*定时器计数值

算出信号周期，进而算出信号频率

占空比的计算可以另外设置一个通道，根据占空比的定义：

占空比=一个周期内高电平的时间/一个周期

测量PA15引脚对应的555信号发生器：

注意：分频系数设置为80比较好，这样记一次数的时间比较短，测量比较精确，而且计数器不容易溢出

注意TIM2CHANNEL1对应的引脚设置成PA15

这里注意打印%的方法

/* USER CODE BEGIN PFP */
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance==TIM2&&htim->Channel==HAL_TIM_ACTIVE_CHANNEL_1)
	{
		cnt=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_1);
		cnt_down=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_2);
		__HAL_TIM_SetCounter(&htim2,0);
		f=10000000/cnt;
		duty=1-(double)cnt_down/(double)cnt;
	}
}
/* USER CODE END PFP */
/* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Blue);
	LCD_SetBackColor(Blue);
	LCD_SetTextColor(White);
	I2CInit();
	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_1);
	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_2);
  /* USER CODE END 2 */
 while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		sprintf(buf,"%dHz %.2lf%%",f,duty*100);
		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
		HAL_Delay(1000);
		LCD_ClearLine(Line4);
  }
  /* USER CODE END 3 */

 6.4  实验4：检测自己输出的PWM频率和占空比（上升沿中断）

找到板子上能插杜邦线的两个引脚，一个引脚输出PWM，另一个引脚测量输入的PWM有关性质

我选择了PB15和PB11两个引脚，PB15用来产生PWM波，PB11用来测量PWM的有关性质

 PB15:

设置分频系数为8，计数器最大值为1000-1，所以PWM的频率为：

80MHz/8/1000=10000Hz

PB11:

分频系数为80-1，所以计数频率（1/计一个数的时间）为：

80MHz/80=1MHz

 set可以设置为在0-1000内的值，假如我们设置为300，那么占空比为30%

/* USER CODE BEGIN PTD */
int cnt,cnt_down,f;
double duty;
char buf[20];
int set;
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance==TIM2&&htim->Channel==HAL_TIM_ACTIVE_CHANNEL_4)
	{
		cnt=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_4);
		cnt_down=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_3);
		__HAL_TIM_SetCounter(&htim2,0);
		f=1000000/cnt;
		duty=(double)cnt_down/(double)cnt;
	}
}
/* USER CODE END PFP */
 /* USER CODE BEGIN 2 */
	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_4);
	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_3);
	HAL_TIM_PWM_Start(&htim15,TIM_CHANNEL_2);
	__HAL_TIM_SetCompare(&htim15,TIM_CHANNEL_2,set);
	LCD_Init();
	LCD_Clear(Blue);
  /* USER CODE END 2 */
/* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		sprintf(buf,"%dHz %.4lf",f,duty);
		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
		HAL_Delay(200);
  }
  /* USER CODE END 3 */

 最后测量得到频率为10204Hz，占空比为0.5102，和预估结果大致相同

6.5  实验5：检测自己输出的PWM频率和占空比（PWM中断）

 捕捉到上升沿中断其实跟PWM中断一样，都是上升沿开始时触发中断

我们打开PWM中断，使用PWM中断回调函数

/* USER CODE BEGIN PTD */
int cnt,cnt_down,f;
double duty;
char buf[20];
int set;
/* USER CODE END PTD */
/* USER CODE BEGIN PFP */
void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance==TIM15&&htim->Channel==HAL_TIM_ACTIVE_CHANNEL_2)
	{
		cnt=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_4);
		cnt_down=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_3);
		__HAL_TIM_SetCounter(&htim2,0);
		f=1000000/cnt;
		duty=1-(double)cnt_down/(double)cnt;
	}
}
/* USER CODE END PFP */
 /* USER CODE BEGIN 2 */
	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_4);
	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_3);
	HAL_TIM_PWM_Start_IT(&htim15,TIM_CHANNEL_2);
	__HAL_TIM_SetCompare(&htim15,TIM_CHANNEL_2,set);
	LCD_Init();
	LCD_Clear(Blue);
  /* USER CODE END 2 */
 /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		sprintf(buf,"%dHz %.4lf",f,duty);
		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
		HAL_Delay(200);
  }
  /* USER CODE END 3 */

6.6  实验6：呼吸灯

这里着重强调写呼吸灯的一点小问题：由于LED和LCD有互相干扰的情况，我们写LCD的初始化语句之后发现呼吸灯不好使了，代码如下：

 /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_TIM3_Init();
  /* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Yellow);
	HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_3);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		for(int i=0;i<1000;i++)
		{

			__HAL_TIM_SetCompare(&htim3,TIM_CHANNEL_3,i);
			HAL_Delay(1);

		}
		for(int i=1000;i>=0;i--)
		{
			__HAL_TIM_SetCompare(&htim3,TIM_CHANNEL_3,i);
			HAL_Delay(1);
		}

  }
  /* USER CODE END 3 */

但是如果我们把定时器3的初始化语句加在循环内，就好用了

初步分析是呼吸灯与定时器有关，但LCD与GPIO有关，需要在使用不同功能时切换

修改后如下，这样就好用了：

/* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_TIM3_Init();
  /* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(Yellow);
	HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_3);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		for(int i=0;i<1000;i++)
		{
			MX_TIM3_Init();
			__HAL_TIM_SetCompare(&htim3,TIM_CHANNEL_3,i);
			HAL_Delay(1);

		}
		for(int i=1000;i>=0;i--)
		{
			MX_TIM3_Init();
			__HAL_TIM_SetCompare(&htim3,TIM_CHANNEL_3,i);
			HAL_Delay(1);
		}

  }
  /* USER CODE END 3 */

6.7  实验7：一个定时器输出多路频率不同占空比不同的PWM（OC）

注意，上图的比较值需要设置一个值（不为0而且不太大就行），不设置值不会输出PWM（原因不详）

设置了PA1，PA2输出PWM，PA3,PA6测量频率和占空比

/* USER CODE BEGIN PD */
uint32_t OCcnt;
double f1=1000,f2=2000;
double duty1=0.7,duty2=0.6;
int cnt1,cnt2,cnt_down1,cnt_down2,f11,f12;
double duty11,duty12;
char buf1[20]={"111"},buf2[20]={"222"};
int sum;
/* USER CODE END PD */
void HAL_TIM_OC_DelayElapsedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance==TIM2&&htim->Channel==HAL_TIM_ACTIVE_CHANNEL_2)
	{
		OCcnt=__HAL_TIM_GetCompare(&htim2,TIM_CHANNEL_2);
		sum++;
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1)==GPIO_PIN_RESET)
		{
			__HAL_TIM_SetCompare(&htim2,TIM_CHANNEL_2,OCcnt+f1*(1-duty1));
		}
		else
		{
			__HAL_TIM_SetCompare(&htim2,TIM_CHANNEL_2,OCcnt+f1*duty1);
		}
	}
	if(htim->Instance==TIM2&&htim->Channel==HAL_TIM_ACTIVE_CHANNEL_3)
	{
		OCcnt=__HAL_TIM_GetCompare(&htim2,TIM_CHANNEL_3);
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_2)==GPIO_PIN_RESET)
		{
			__HAL_TIM_SetCompare(&htim2,TIM_CHANNEL_3,OCcnt+f2*(1-duty2));
		}
		else
		{
			__HAL_TIM_SetCompare(&htim2,TIM_CHANNEL_3,OCcnt+f2*(duty2));
		}
	}
}
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance==TIM3&&htim->Channel==HAL_TIM_ACTIVE_CHANNEL_1)
	{
		cnt1=HAL_TIM_ReadCapturedValue(&htim3,TIM_CHANNEL_1);
		cnt_down1=HAL_TIM_ReadCapturedValue(&htim3,TIM_CHANNEL_2);
		__HAL_TIM_SetCounter(&htim3,0);
		f11=10000000/cnt1;
		duty11=(double)cnt_down1/(double)cnt1;
		sprintf(buf1,"%dHz %.2lf",f11,duty11);
	}
	if(htim->Instance==TIM15&&htim->Channel==HAL_TIM_ACTIVE_CHANNEL_2)
	{
		cnt2=HAL_TIM_ReadCapturedValue(&htim15,TIM_CHANNEL_2);
		cnt_down2=HAL_TIM_ReadCapturedValue(&htim15,TIM_CHANNEL_1);
		__HAL_TIM_SetCounter(&htim15,0);
		f12=10000000/cnt2;
		duty12=(double)cnt_down2/(double)cnt2;
		sprintf(buf2,"%dHz %.2lf",f12,duty12);
	}
}
/* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_Clear(White);
	LCD_SetBackColor(White);
	LCD_SetTextColor(Black);
	HAL_TIM_OC_Start_IT(&htim2,TIM_CHANNEL_2);
	HAL_TIM_OC_Start_IT(&htim2,TIM_CHANNEL_3);
	HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_2);
	HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_1);
	HAL_TIM_IC_Start_IT(&htim15,TIM_CHANNEL_2);
	HAL_TIM_IC_Start_IT(&htim15,TIM_CHANNEL_1);
	HAL_TIM_PWM_Start(&htim17,TIM_CHANNEL_1);
  /* USER CODE END 2 */
 /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		LCD_ClearLine(Line2);
		LCD_DisplayStringLine(Line2,(uint8_t*)buf1);
		LCD_ClearLine(Line6);
		LCD_DisplayStringLine(Line6,(uint8_t*)buf2);
		HAL_Delay(100);
  }
  /* USER CODE END 3 */

7  RTC

7.1  实验1：显示年月日时分秒

/* USER CODE BEGIN PTD */
char buf[20];
/* USER CODE END PTD */
/* USER CODE BEGIN PD */
RTC_TimeTypeDef TIME;
RTC_DateTypeDef DATE;
/* USER CODE END PD */
/* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		HAL_RTC_GetTime(&hrtc,&TIME,RTC_FORMAT_BIN);
		HAL_RTC_GetDate(&hrtc,&DATE,RTC_FORMAT_BIN);
		LCD_ClearLine(Line2);
		LCD_ClearLine(Line4);
		sprintf(buf,"%d-%d-%d",DATE.Year,DATE.Month,DATE.Date);
		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
		sprintf(buf,"%d:%d:%d",TIME.Hours,TIME.Minutes,TIME.Seconds);
		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
  }
  /* USER CODE END 3 */

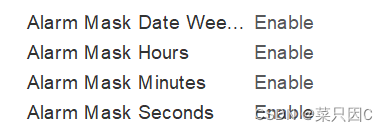

7.2  实验2：秒中断

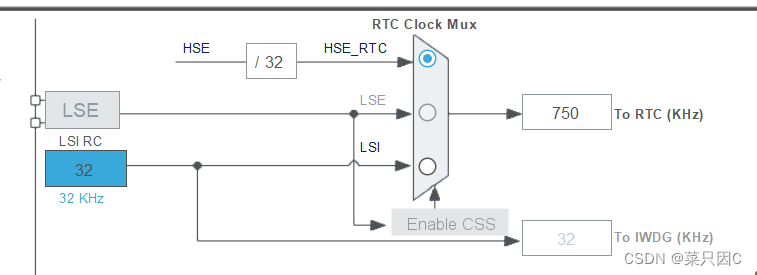

上面我们已经设置好RTC的频率为750MHz，按照如上系数配置，750K/125/6000=1Hz

1秒发生一次中断，而跟我们设定的闹钟时间无关

/* USER CODE BEGIN PTD */
char buf[20];
/* USER CODE END PTD */
/* USER CODE BEGIN PD */
RTC_TimeTypeDef TIME;
RTC_DateTypeDef DATE;
/* USER CODE END PD */
/* USER CODE BEGIN PFP */
void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{
	HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_3);
}
/* USER CODE END PFP */
/* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		HAL_RTC_GetTime(&hrtc,&TIME,RTC_FORMAT_BIN);
		HAL_RTC_GetDate(&hrtc,&DATE,RTC_FORMAT_BIN);
		LCD_ClearLine(Line2);
		LCD_ClearLine(Line4);
		sprintf(buf,"%d-%d-%d",DATE.Year,DATE.Month,DATE.Date);
		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
		sprintf(buf,"%d:%d:%d",TIME.Hours,TIME.Minutes,TIME.Seconds);
		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
  }
  /* USER CODE END 3 */

7.3  实验3：闹钟中断

日期时分都不看，只看秒，如果闹钟设定的秒跟当前时间一样，则进入中断，自己需要编写的其它代码跟实验2一致

菜只因C
关注
  • 61
    点赞
  • 踩
  • 39
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 2
    评论
走马灯（STM32G431RBT6）
01-27
走马灯（STM32G431RBT6）
STM32G431RBT6 ADC的直接与DMA采集
02-16
STM32G431RBT6 ADC的直接与DMA采集
基于STM32G431RBT6最小系统原理图+USB虚拟串口测试代码
06-05
基于STM32G431RBT6最小系统原理图+USB虚拟串口测试代码
搭建并配置Keil嵌入式开发环境并编写STM32汇编程序
qq_52362275的博客
10-06 970
stm32环境搭建和汇编程序的编写
蓝桥杯STM32G431RBT6学习——USART
weixin_44098974的博客
01-25 2123
蓝桥杯STM32G431RBT6学习——USART
一、蓝桥杯嵌入式STM32G431RBT6_点亮LED
m0_65489150的博客
01-23 1024
下面对STM32G431进行模块化学习，本文先学习CubeMX的配置以及点灯操作。
蓝桥杯嵌入式STM32G431RBT6竞赛指南与模板——最后的绝唱
昊月光华的博客
05-28 2218
青铜双壁
蓝桥杯嵌入式STM32G431资源包
03-02
赛场资源包
蓝桥杯嵌入式STM32G431RBT6程序源码+项目说明.zip
01-27
【资源说明】 1、该资源包括项目的全部源码，下载可以直接使用！ 2、本项目适合作为计算机、数学、电子信息等专业的课程设计、期末大作业和毕设项目，作为参考资料...蓝桥杯嵌入式STM32G431RBT6程序源码+项目说明.zip
竞赛资料源码-蓝桥杯嵌入式STM32G431RBT6程序.zip
01-25
全国电子设计大赛、全国大学生智能汽车竞赛、蓝桥杯、集成电路创新创业大赛、光电设计竞赛、挑战杯、大创项目、互联网+、三创赛、计算机设计竞赛、创新创业大赛、ACM-ICPC国际大学生程序设计竞赛、全国大学生数学...
基于STM32G431RBT6最小系统原理图
06-05
基于STM32G431RBT6最小系统原理图扩展开发
【STM32G431RBT6】蓝桥杯嵌入式 ADC采样DMA传输配置
weixin_45829708的博客
05-08 3796
一、介绍 蓝桥杯嵌入式开发板使用的是STM32G431RBT6，这个G系列的mcu使用STM32cubemax配置的时候和普通的F系列不太一样。 二、原理图 同时开发板预留了两个adc采样通道，分别是PB15和PB12，如果需要adc采样的话，这里我们这里使用两种方式，一种是adc直接采样CPU处理数据，另外一种是采用ADC采样加DMA传输。 三、STM32CUBEMAX配置 时钟配置 ：输入外部高速时钟为24MHZ，这里可以将主频调至170MHZ。 ADC配置 ：PB15和PB12位ADC输入 3-
蓝桥杯嵌入式STM32G431RBT6的学习（总大纲）（HAL库学习）板子介绍
热门推荐
m0_58832575的博客
09-06 1万+
蓝桥杯嵌入式STM32G431RBT6的学习（总大纲）（HAL库学习）
STM32G474 CANFD 用例详解
weifengdq的专栏
02-22 1万+
目录前景提要STM32工程搭建串口配置100us定时器FDCAN配置Bus-Off处理新消息接收处理发送处理使用Xavier配合测试一下完整工程下载关于用作Classic CAN微信公众号 前景提要 CANFD基础知识可参考前篇: Jetson Xavier/XavierNX/TX2 CANFD 配置使用 STM32 CANFD 基础知识 本篇用起来, 连接关系如下: CAN收发器均选用支持2M及以上CANFD的收费器, LPUART到PC用STLINK连接. STM32工程搭建 STM32CubeM
C语言-STM32：初始定时器(通用定时器)
最新发布
山前放sai崖滋的博客
05-11 86
请注意，实际应用中需要根据具体系统时钟频率、所需的定时精度以及是否需要中断来调整预分频因子和周期值。如果不需要中断，可以省略中断相关的初始化和启用代码。是一个布尔变量，如果设置为。
设施农业(大棚种植)远程监控系统设计 STM32+51单片机 含pcb 上下位机源码 原理图
qq_35654286的博客
05-11 355
设施农业(大棚种植)远程监控系统设计 STM32+51单片机 含pcb 上下位机源码 原理图
STM32微秒级别延时--F407--TIM1
qq_45955402的博客
05-04 477
TIM1挂载在APB2总线上，150MHz经过15分频，得到10MHz计数频率，由于disable了自动重装载，所以只需要看下一次计数值是多少即可。定时60us，实际61.14us(428us/7)。定时70us，实际71.25us(570us/8)。定时2us，实际2.28us。定时3us，实际3.22us。定时1us，实际1.3us。
stm32g431rbt6和stm32g431rbt6tr有什么区别
07-25
STM32G431RBT6和STM32G431RBT6TR是STMicroelectronics公司生产的两款微控制器，它们属于STM32G4系列。主要区别在于封装和包装方式： 1. 封装：STM32G431RBT6采用的是LQFP（Low-Profile Quad Flat Package）封装，而STM32G431RBT6TR采用的是LQFP封装以及带有磁带和卷带的标准包装。 2. 包装方式：STM32G431RBT6以盘装方式提供，而STM32G431RBT6TR以卷带形式提供，适合自动化设备进行贴片焊接。 除了封装和包装方式，这两款微控制器在功能和性能上应该是相同的。您可以根据您的需要选择适合的封装和包装方式。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

菜只因C

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
