【STC89C52】学习51单片机的必备电子电路知识基础

电子电路是学习51单片机的基础， 如果能把以下几个模块弄清楚学习51单片机就不成问题啦。

目录

1.电平

2.单片机IO口

3.电阻

4.电容

 5.电路原理图

​编辑 6.单片机最小系统结构

 7.单片机工作的基本时序

---

1.电平

单片机是一种数字集成芯片，数字电路中只有高电平和低电平。

单片机高电平：5V  逻辑“1”   大于2.4V就算高电平

单片机低电平：0V  逻辑“0”   小于0.4V就算低电平

计算机供电电平：5V

计算机高电平：-12V

计算机低电平：12V

计算机通过端口用线与单片机相连，输出高电平-12V/低电平12V，通过电平转换芯片，转成5V/0V输入单片机。电平转换芯片一般是在USB端口附近。

2.单片机IO口

I/O口是基本输入Input/输出Output口。单片机对外围设备的控制和接收外部控制都是通过I/O口。

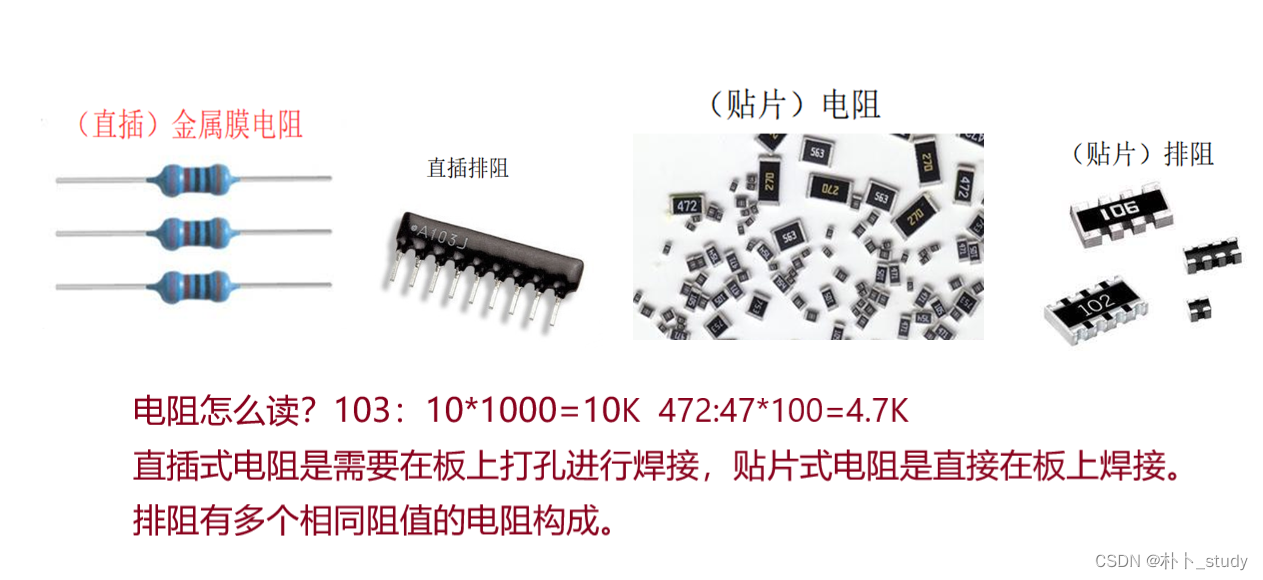

3.电阻

 电阻是阻碍电流的元件。欧姆定律：I=U/R,单位是Ω（欧姆）。

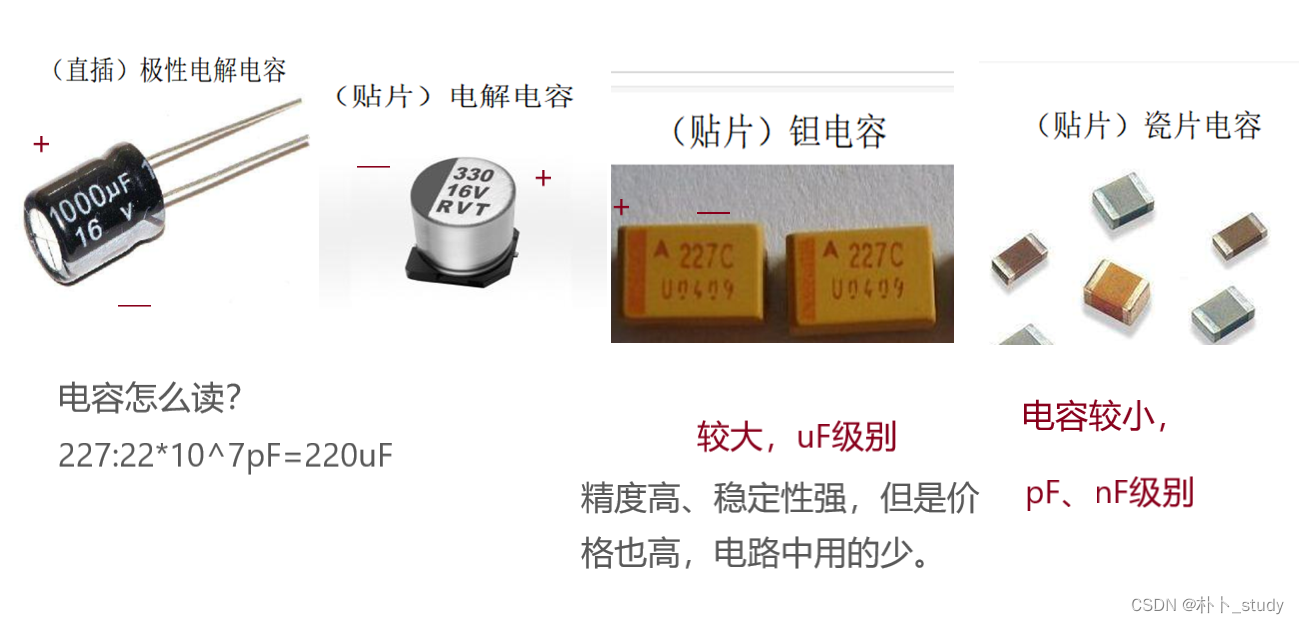

4.电容

电容是容纳电荷的元件，单位是F（法拉）。

1F=10^6uF（微法）

1uF=10^3nF(纳法）

1nF=10^3pF(皮法）

电容在单片机中的作用：滤波、储能。

 5.电路原理图

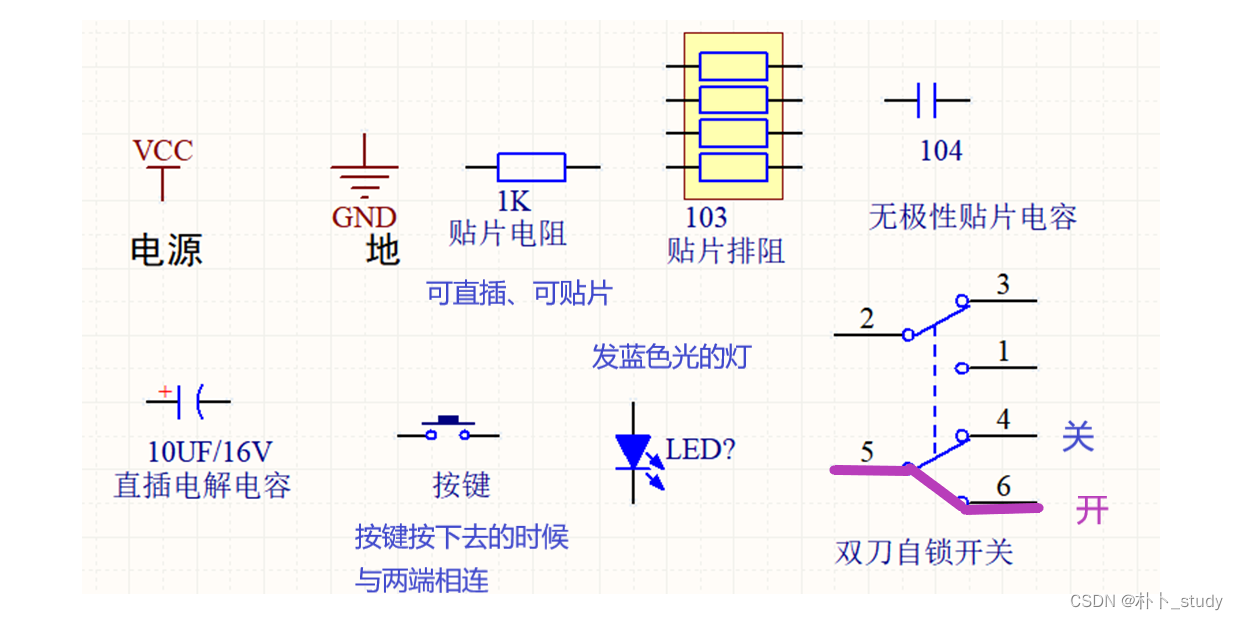

1）电路图中常见符号

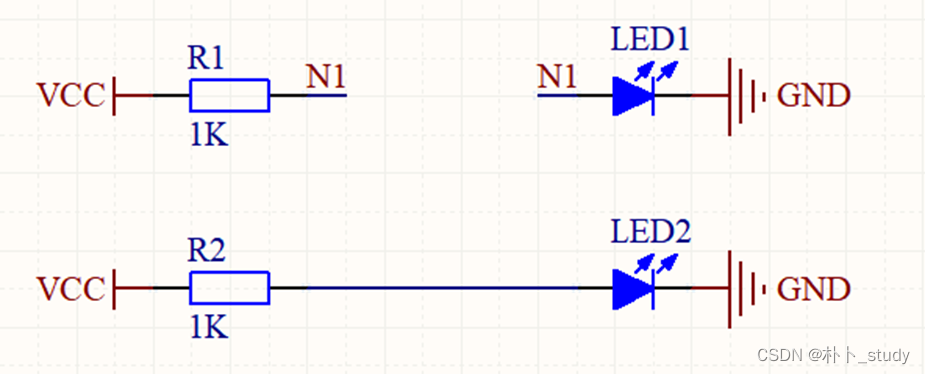

 2）网络标号：电路原理图中网络标号相同的点表示实际相连接

 6.单片机最小系统结构

单片机需要运行起来最基本的条件需要有：

1.电源  （给整个系统提供能量）

2.单片机芯片  （运行程序/处理数据）

3.晶振电路  （给单片机工作提供节拍）

4.复位电路   （单片机上电时需要复位使程序从头开始运行）

 7.单片机工作的基本时序

振荡周期：又称时钟周期。

机器周期：CPU完成一个操作的周期，一个机器周期包含12个时钟周期。

以上就是我今天分享的关于51单片机的基础电路的知识 ，如果有什么补充或建议欢迎评论区留言哦！
