有以下总结的点

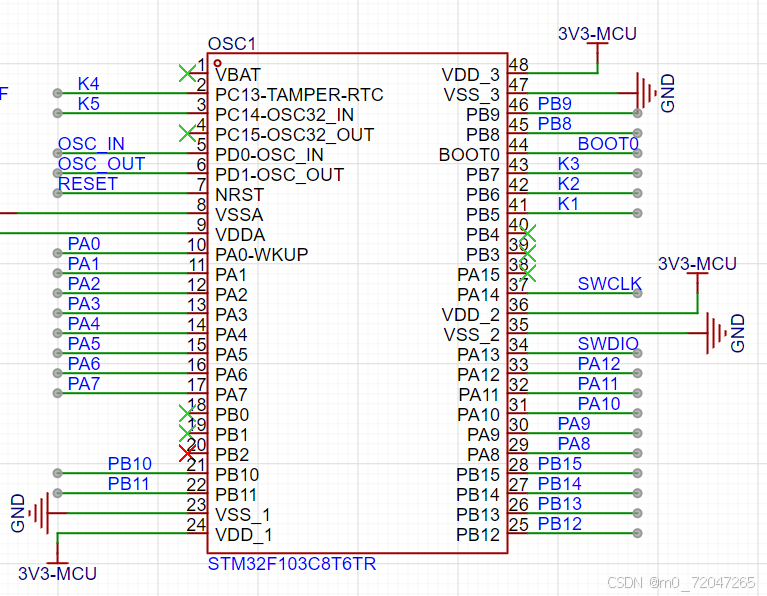

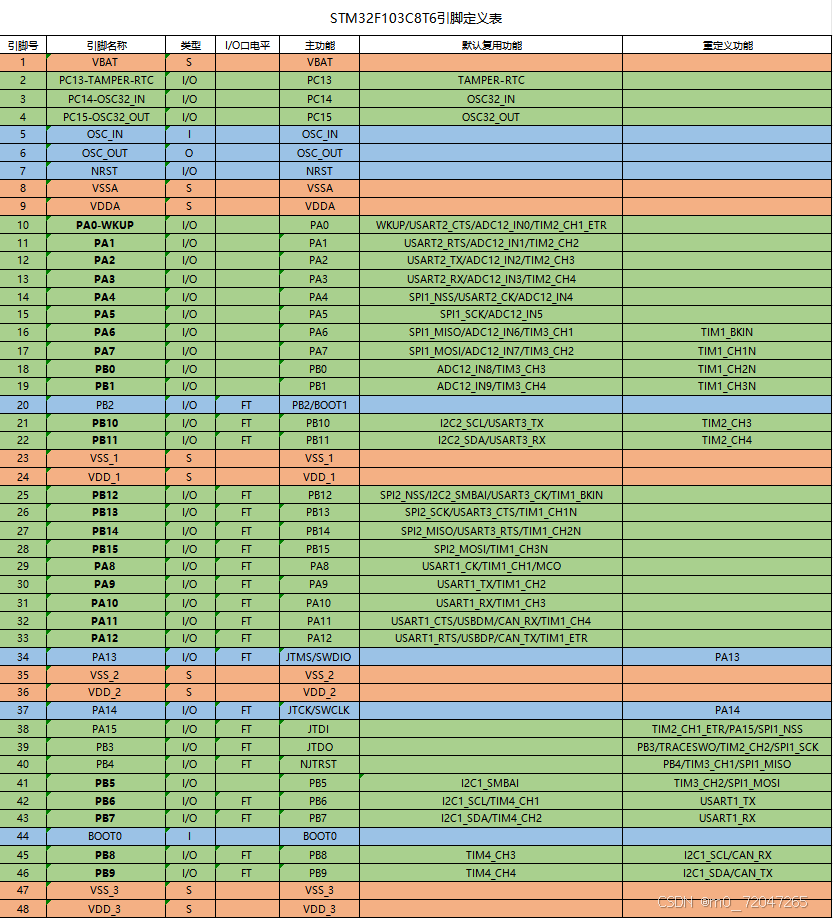

1.PA0-PA7、PA8-PA12、PA15     PB0-PB7、PB8-PB15    PC13-PC15 一共33个IO口都可以作为普通IO口

2.PA15、PB3、PB4默认复用功能为J-LINK下载接口，使用时要重定义功能普通IO口

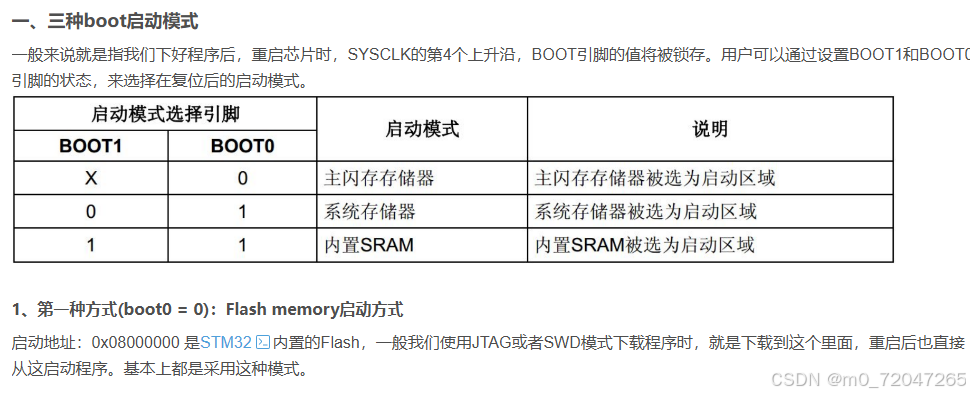

3.PB2/BOOT1，引脚的作用。更详细链接：STM32三种BOOT启动模式详解(全网最全)_stm32boot-CSDN博客

4.PC14、PC15 没用时间功能的话，可以不加32.867MHz

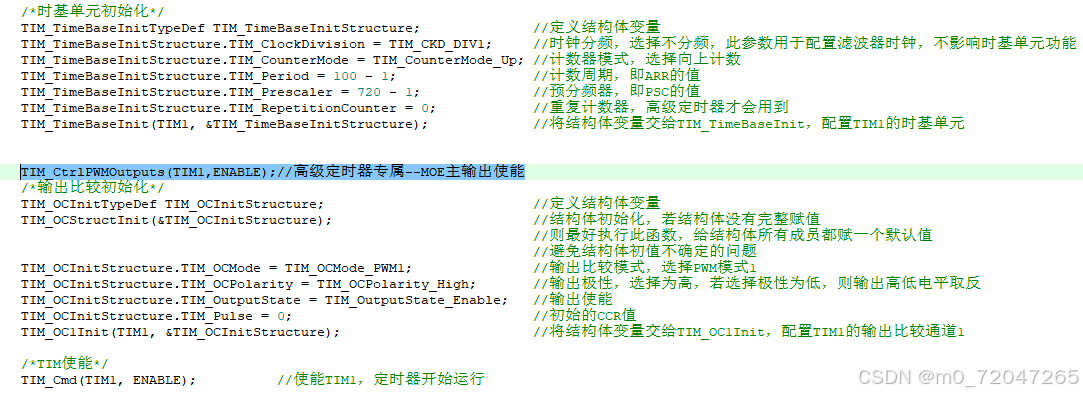

5.高级定时器和普通定时器区别是，要加如下的语句

TIM_CtrlPWMOutputs(TIM1,ENABLE);//高级定时器专属--MOE主输出使能
