源神：一款低成本支持电流显示、充电控制的18650充电器

源神-总体设计方案

up平时喜欢接触一些小车项目，需要用的锂电池，最初上手的时候用的是航模锂电池，一节3s，4s的航模动力锂电池要100左右，真的很财大气粗有没有，毕了业之后一直在寻找平替方案，首先的要求当然是能够循环利用，所以就不考虑碱性干电池了，同时考虑到能量密度以及购买便捷性，最后选择了18650锂电池，价格便宜的同时，还能多次循环利用，放电能力也很不错，很符合up的需求。

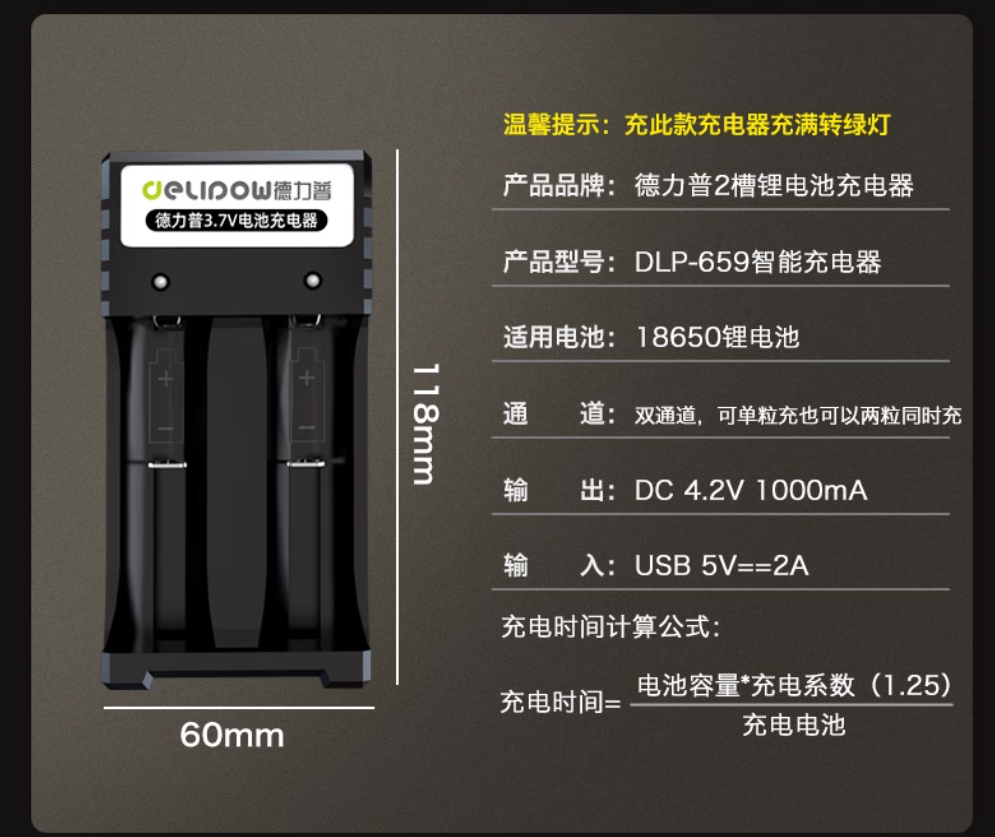

解决了电池的问题，那自然还要解决电池的充电问题，纵观市面上diy爱好者可以接触到的18650充电器，价格最低的自然是线性充电器，这种充电器效率低，充电慢，发热严重，拥有较多缺点，有点自然是电路设计简单，价格低，同时也能满足一些爱好者的需要。但我始终觉得不太优雅，当电池电量低时，充电器的发热会十分严重，up有一次便是被TP4056给烫伤了手指。且2000mah的电池，充电时间高达5、6小时，up不太能够接受。

同时up还希望在充电的过程中能够监测电池的电压、电流等信息，如果能够通过按钮、开关来控制充电电流大小、调节电池满电电压，那易用性更好了，于是我采用能够与主控进行通信的充电管理芯片，最后选定为IP5306-I2C。对于显示部分，up选取了较为实惠的0.96 SPI TFT全彩屏，对于监测电压电流，也是足够使用了。

于是便有了此项目，充电的神-源神。

1. 主控选择

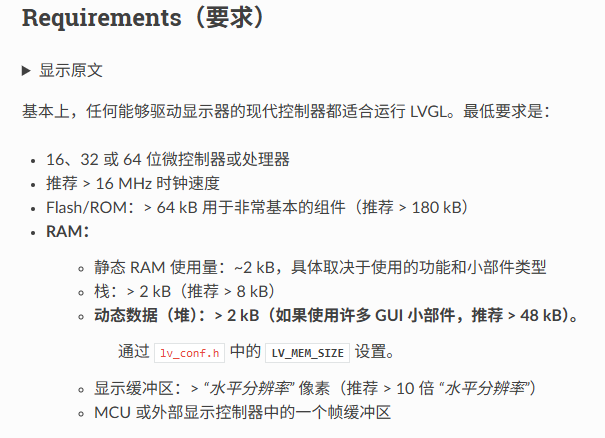

考虑到做一些丝滑的UI，采用LVGL图形库进行ui设计，lvgl对于单片机flash和ram的要求如下：

总结一下，我们选取：

• APM32f103CBT6 E版本

• 72 Mhz主频 > 16Mhz

• 128 kb Flash空间 > 64kb

• 36 kb RAM空间 > 2+8+8 = 18 kb ram

• 驱动屏幕分辨率为128*64，1280byte帧缓冲，剩余约17kb提供给RTOS使用

可以看出APM的这款芯片完全满足我们的项目要求。

原装正品 APM32F103CBT6 F103CBT6 LQFP-48封装 ARM32位控制芯片-淘宝网

APM32F103xB E版本 数据手册 V1.2.pdf

2. 充电管理芯片 IP5306-I2C版本

• 单节18650充电，支持调整电池满电电压

• 同步开关充放电

  • 2.1A同步开关充电

• 支持I2C配置充电参数

全新原装 IP5306-I2C IP5306 ESOP-8 2.1A充电2.4A放电 移动电源-淘宝网

1.2A充电1 A放电高集成度移动电源SOC

3. 显示屏

0.96寸 TFT彩屏，128*64的分辨率，采用半双工的SPI接口，支持PWM调光，可通过io复位屏幕

TFT/LCD/IPS 液晶屏裸屏 0.96寸彩色 ST7735S SPI接口 80*160-tmall.com天猫

Microsoft Word - SPEC N096-1608TBBIG11-H13 VER B

4. 人机交互途径

采取拨轮开关，硬件上可实现左，右，按下操作，加上软件处理，可以实现返回、进入、保存等操作

MP3 MP4 手机 拨轮按键 小头拨轮开关3脚 6脚 贴片开关-tmall.com天猫

5. 电流计

采用ACS712霍尔电流传感器，外围电路简单，只需要几颗电容即可实现电流计功能

原装正品 SOP-8 ACS712ELCTR-20A-T ACS712T 电流传感器 电压隔离-淘宝网

杰盛微半导体

6. Type-c接口供电

CC1和CC2添加两颗5.1K下拉电阻，支持USB-A和USB-C供电，供电更加便捷

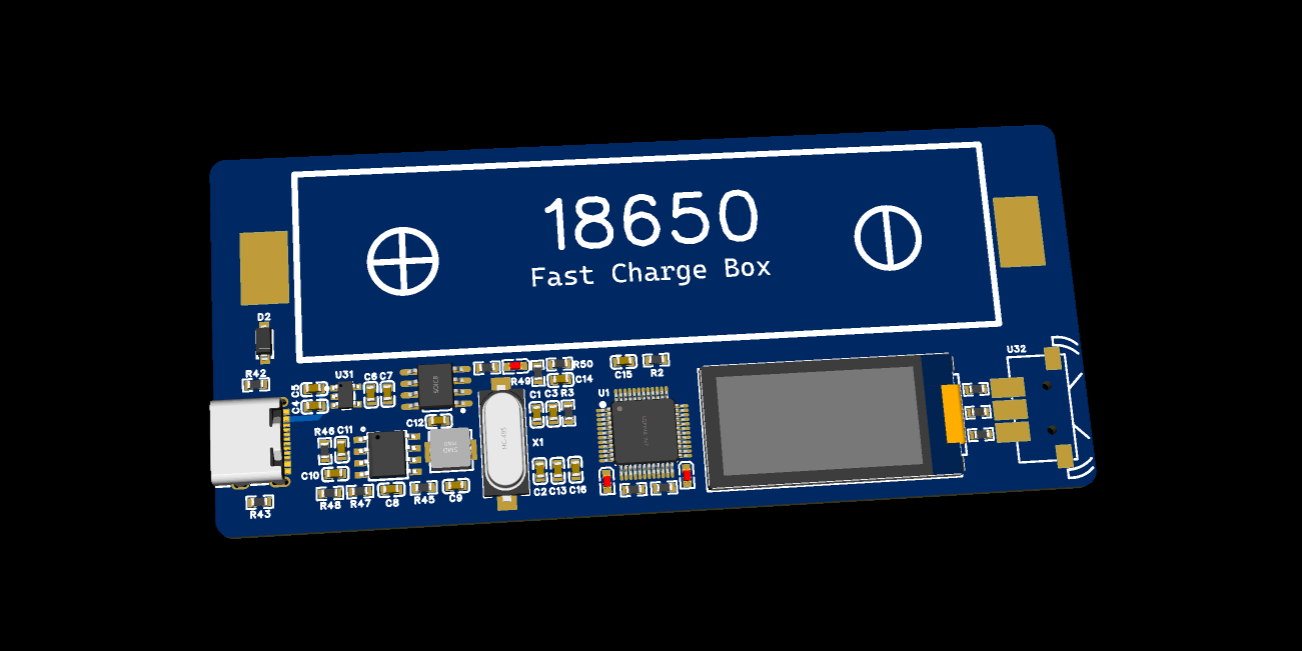

目前布局已经完成，等待up更新走线，以及打板后的软件开发记录。                        2024.4.17
