IPSEC ----协议簇---一个基于网络层，应用密码学的安全信息协议组。

IPSEC 协议簇是针对 IPV6 设计的，在 IPV6 的产品中， IPSEC 是强制使用， 保证其数据传输的安全性 ；但是，也可以使用在IPV4 中，作为一个可选项来使用。

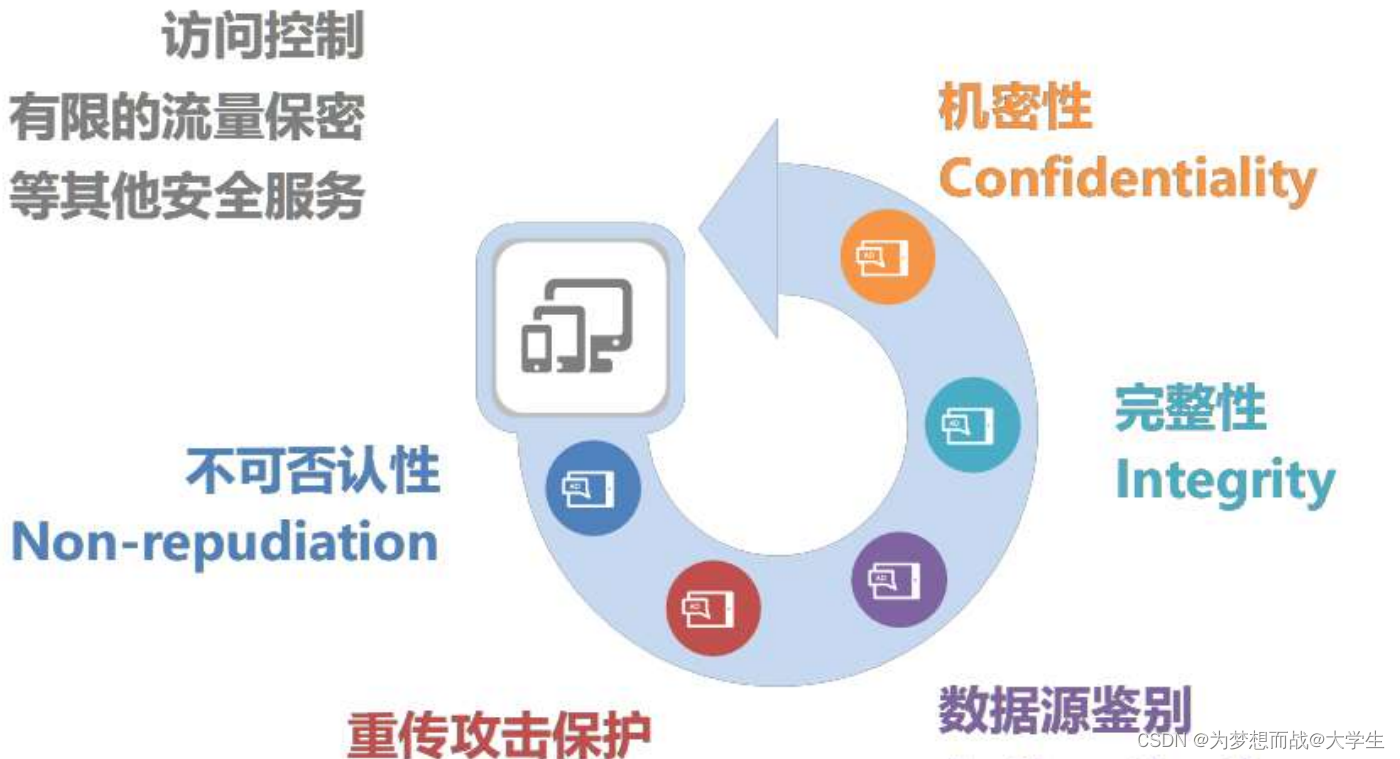

IPSEC提供的安全服务

机密性 ---数据加密

完整性 ---防篡改

可用性

        数据源鉴别---身份认证

                预共享密钥---PSK ---相当于两边对了一个暗号，这个暗号需要事先确定好。

                证书---遵循PKI体系---相当于一个被公认让你的身份证。

不可否认性 ---数字签名

重传攻击保护- --抗重放---IPSEC通过启用序列号的方法来进行防重放攻击。---相当于启用一个一次性的数字，不会再次生效。

有限的流量保护 ---在IPSEC中可以抓取感兴趣流，即可以 设定哪些流量需要进入到ipsec通道 中，进行保密传输，哪些不需要进入通道

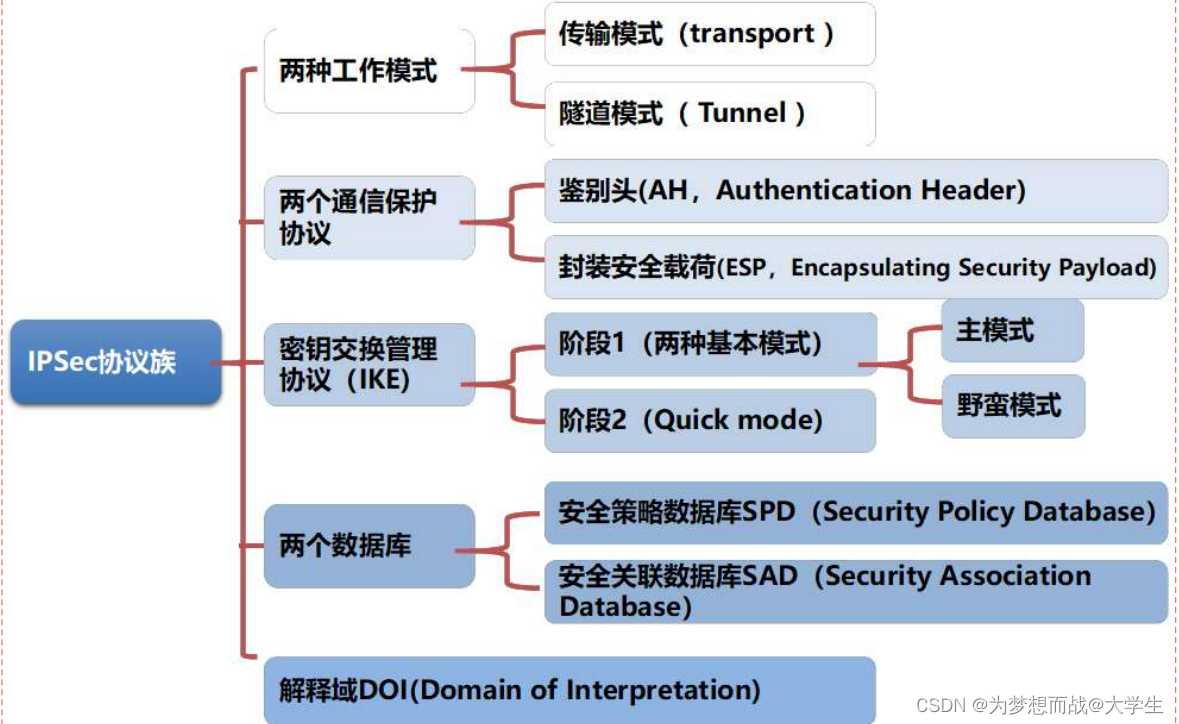

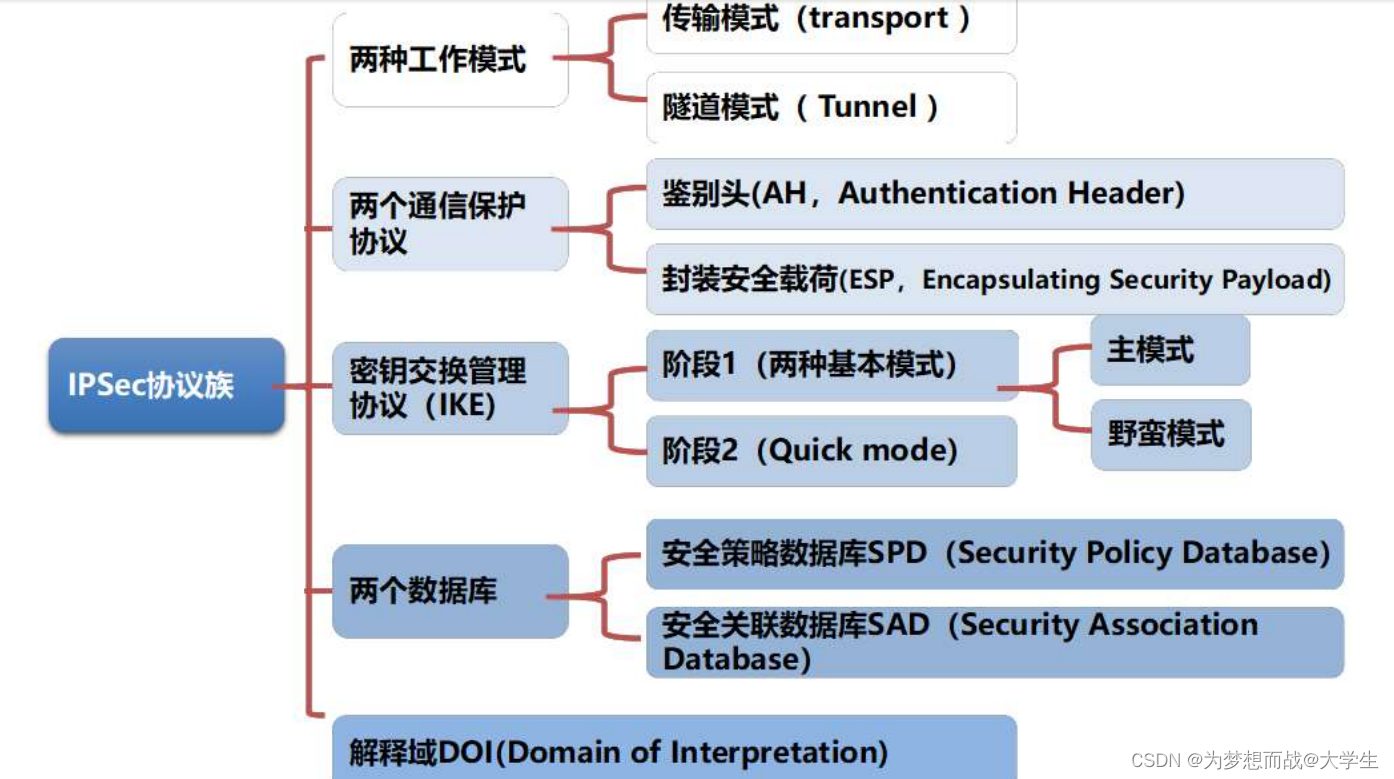

IPSEC协议簇

安全协议

工作方式---这里两种不同的工作方式，指的其实是两种不同的封装方式。

1.传输模式

主要应用场景

经常用于主机和主机之间端到端通信的数据保护。因为没有创建隧道，所以，不能穿越公网，一般用于私网内部。

封装方式

不改变原有的IP包头，在原始的数据包头后面出入IPSEC的包头，将原来数据封装成为被保护的数据。主要针对IP层及以上的数据进行保护，具体的保护方法和范围需要由选用的安全协议来决定。

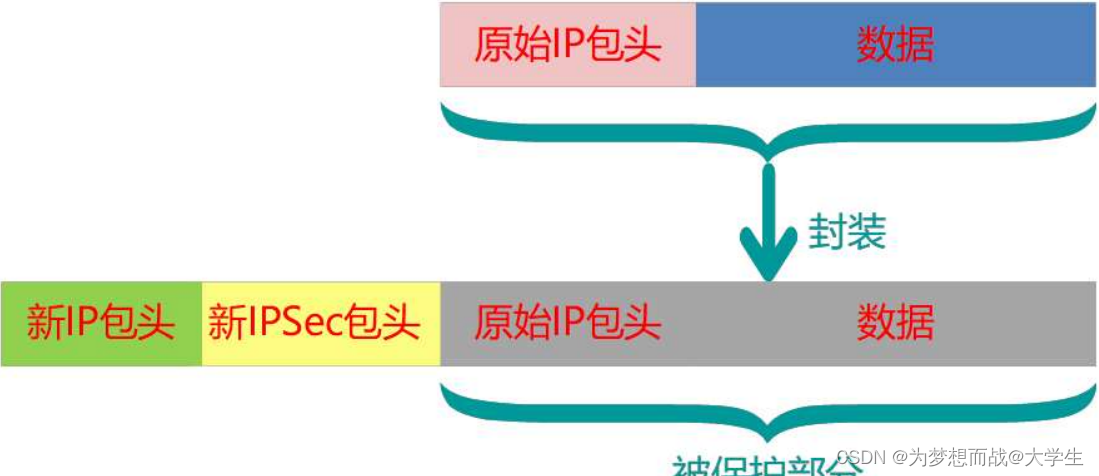

2. 隧道模式

主要应用场景

因为可以跨公网创建隧道，所以，经常用于私网和私网之间通过公网进行通信，建立安全的VPN隧道。

封装方式

增加新的IP头部，之后是IPSEC的头部，再之后是原始的数据包封装。

安全协议

AH ---鉴别头协议

封装位置在网络层和传输层之间，其协议号为 51 ；

AH提供的安全服务：

1，数据完整性保障---AH的主要工作就是保证数据的完整性的。

注意：AH 协议无法提供加解密的服务。

2，数据源认证---身份认证

3，抗重放攻击

AH头部

安全参数索引---SPI ---用来标识唯一的 SA（安全联盟：用于通信双方的基本信息的协商）的。---- IPSEC SA ----注意，这个SA也是分通信方向的，如果需要构建这个安全通道，需要构建两条通信方向相反的SA 才行。----不同的SA通道需要通过SPI进行标识，相当于SA的一个ID号。

序列号---防重放---不允许重复

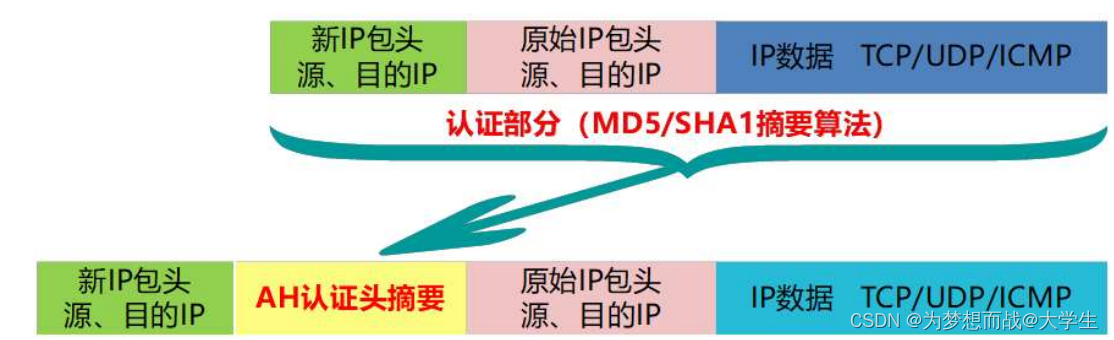

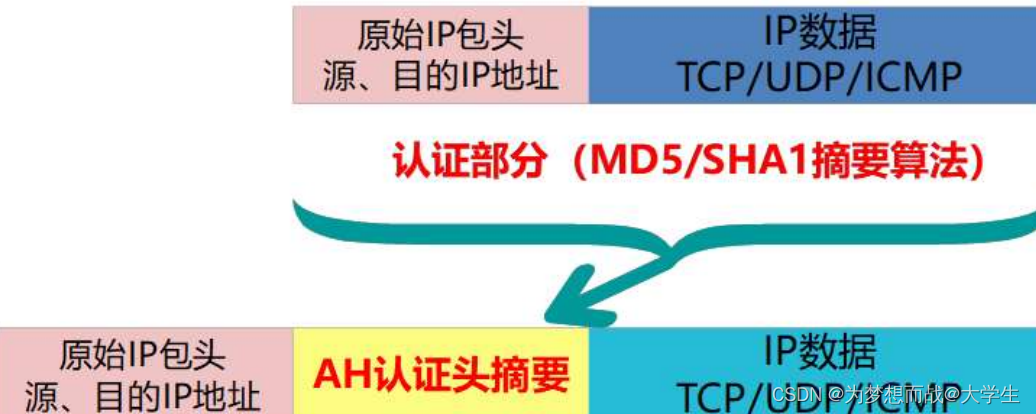

AH的保护范围

1.传输模式

2.隧道模式

注意： AH 在进行完整性校验时，因为包含 IP 头部，而 IP 头部中的部分数据比如TTL， TOS(标识优先级) 这些参数，在传递的过程中会发生变化，所以， AH 在进行校验时将不包含这

些参数。

注意： 因为AH在进行完整性校验的时候，包含有IP地址信息，但是，NAT技术会修改

IP地址信息，所以，AH协议无法通过NAT环境，否则将导致校验失败。

ESP ---封装安全载荷协议

封装位置在 网络层和传输层之间 ，其协议号为 50；

ESP提供的安全服务：

1，数据完整性保障

2，数据源认证---身份认证

3，抗重放攻击

4，ESP可以提供数据的加解密服务 ，并且， 加解密是可选的。

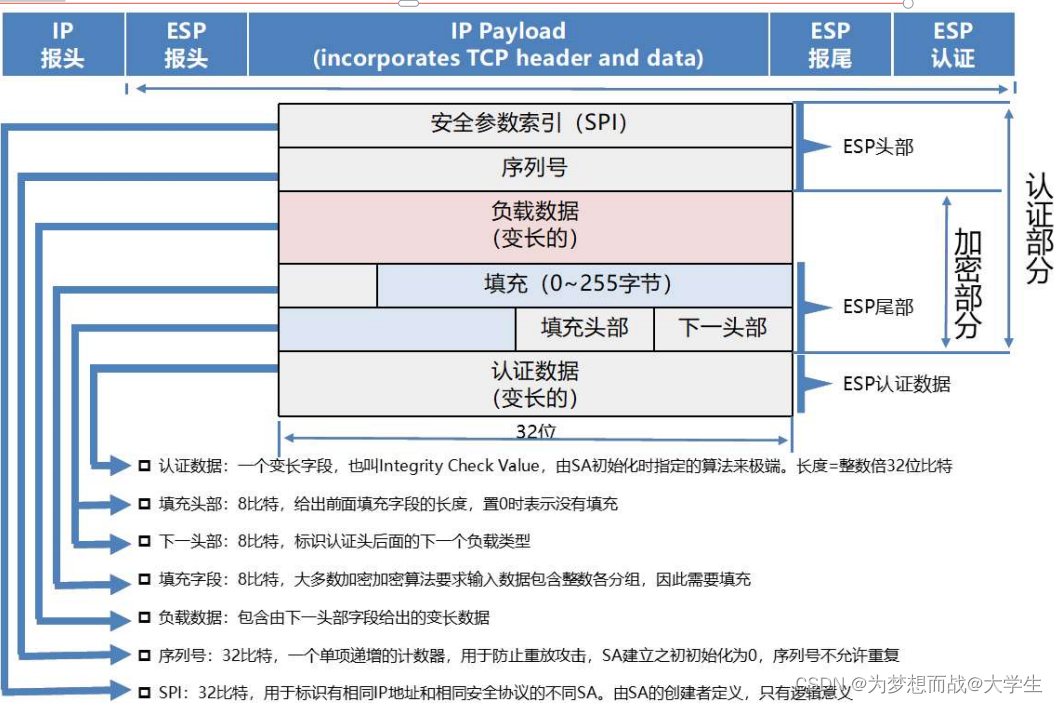

ESP的头部

注意

ESP尾部主要目的是进行数据的填充 。因为数据进行加密主要使用的 对称加密算法，而其中分组加密需要针对固定长度的分组进行加密 ，如果最后分组的长度不足，则需要填充。满足加密的条件。还有就是下一头部因为包含数据信息，所以，也放在尾部进行保护，因为负载部分和尾部部分是会进行加密的。

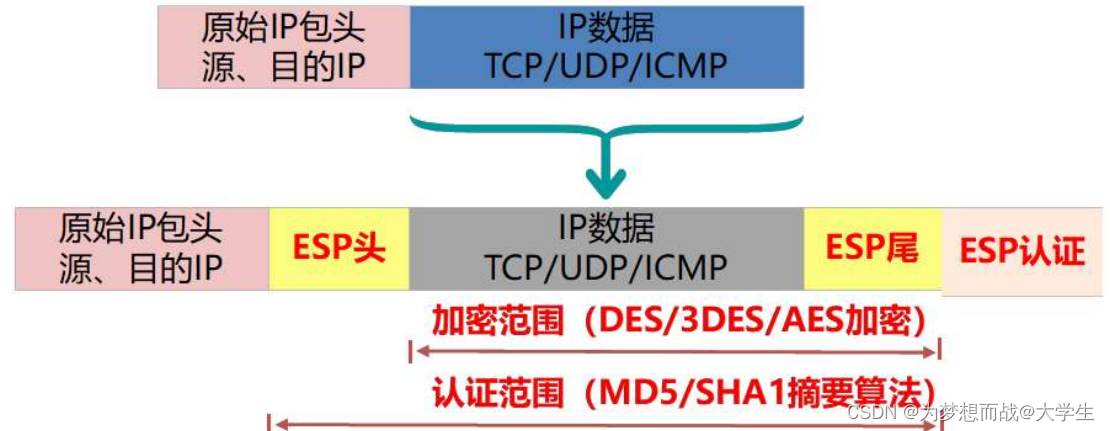

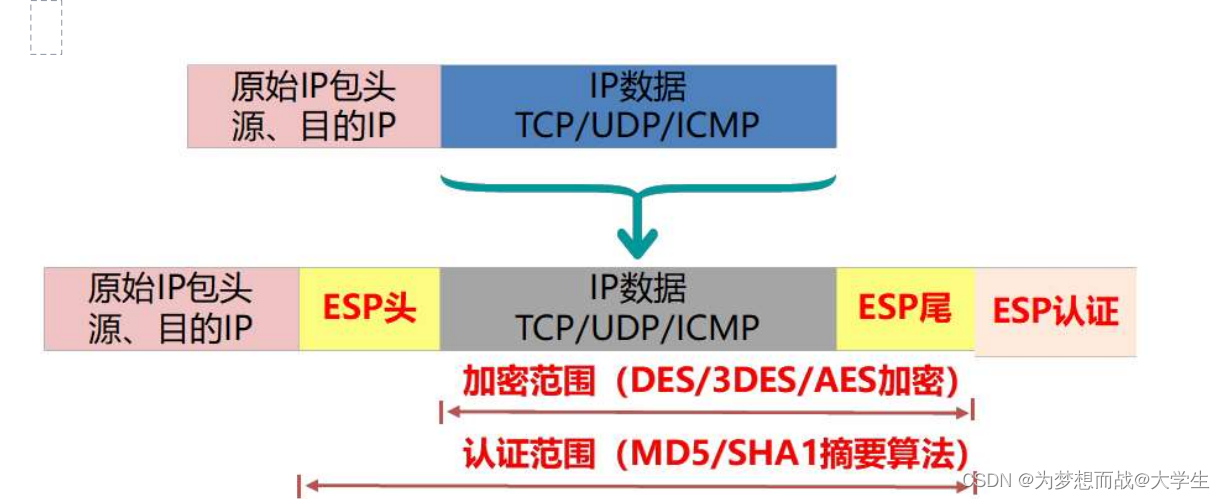

ESP的保护范围

加密范围 --- 除了IP头部内容和ESP头部的内容外 ，剩余所有网络层以上的数据都会进行加密。

认证范围---不包含最外层的IP头部，但是包含ESP头部。

1.传输模式

2.隧道模式

AH和ESP的对比

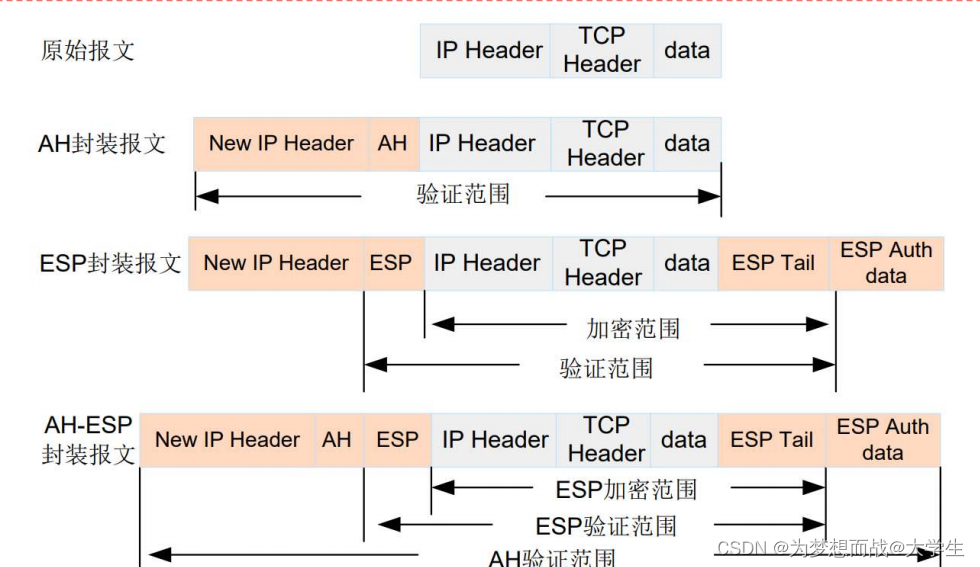

AH+ESP

1.传输模式

2.隧道模式

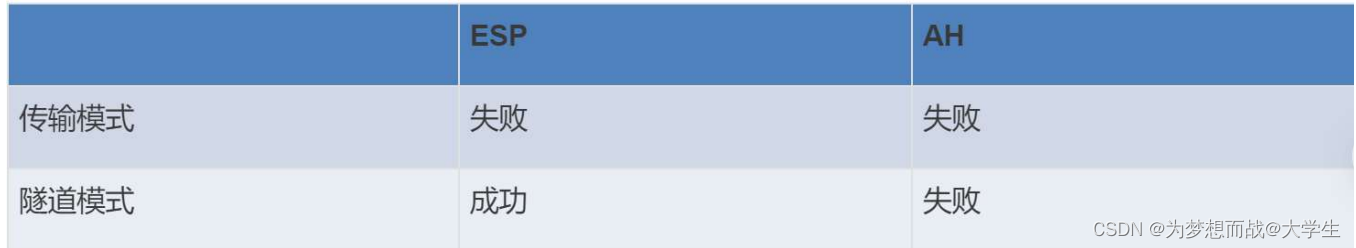

结论： 只要有AH协议参与的封装都无法通过NAT环

IKE-互联网密钥交换

主要用来完成IPSEC中需要的密钥相关参数的协商工作 。可以动态建立ipsec sa方法 ---IKE V1，IKE V2

IKE ---SKEME，OAKLEY，ISAKMP

ISAKMP（互联网安全联盟密钥管理协议）---IKE协议的本体--- 主要用来完成IPSEC中需要的密钥相关参数的协商工作。可以动态建立ipsec sa --- UDP 500 ---源目标端口都必须是500。

SKEME，OAKLEY ---这两个协议可以理解为是IKE协商过程中使用到的资源库。

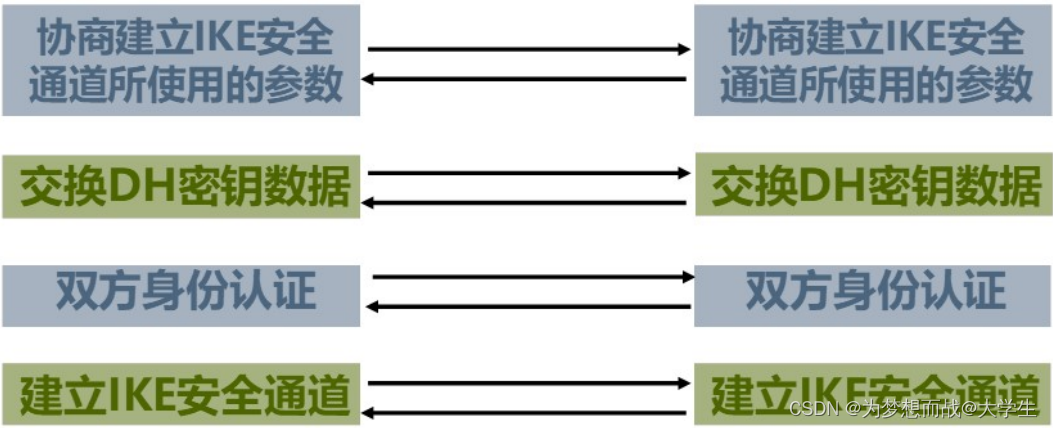

第一阶段

主要目的是为了获得建立IPSEC SA时使用的密钥，以及进行身份认证。--- IKE（ISAKMP SA） ---这个SA是双向逻辑的，不区分源和目标。 （协商加密参数的参数）

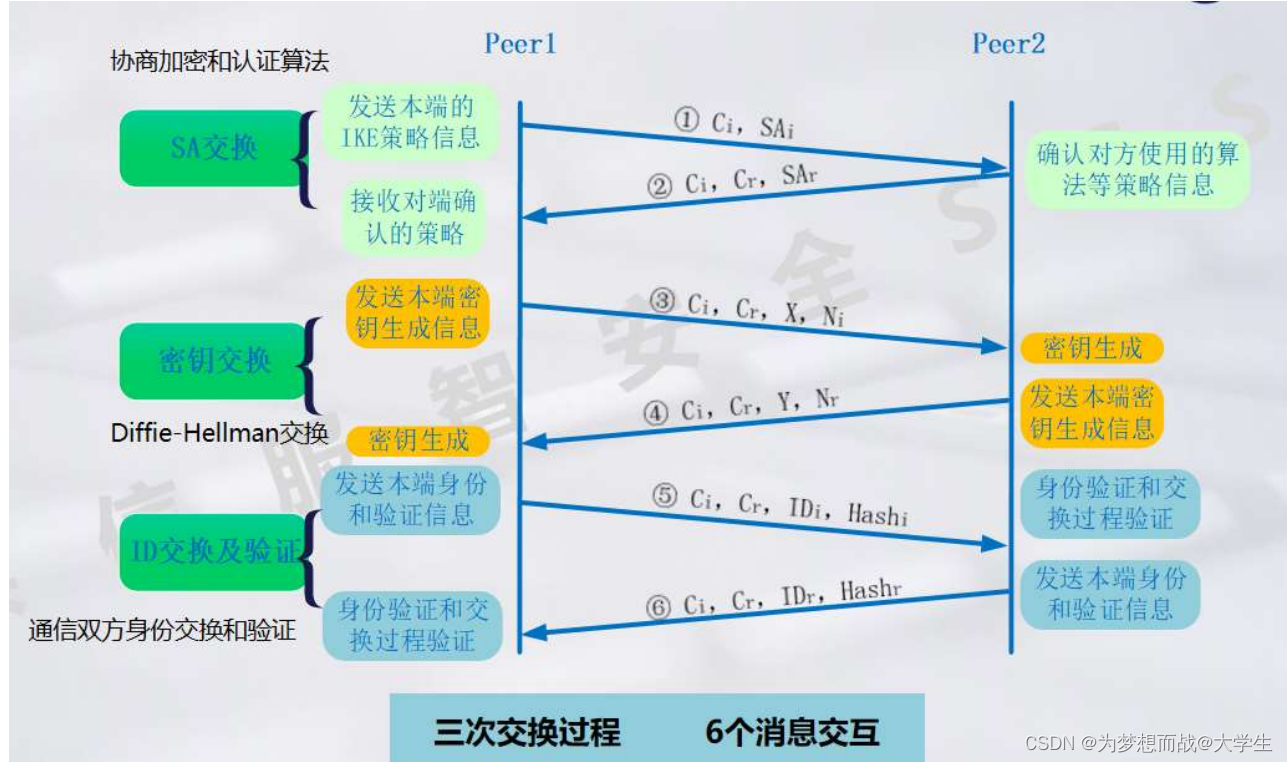

主模式----- 默认使用IP地址作为身份标识(不能改变IP因为它是和PSK 绑定关系) ---需要通过6个数据包进行交互，安全性更高。

第一二个数据包--IKE SA交换

1 ，CI ---cookie ---这个参数每个数据包中都会携带，在IKEV2中，变成了 SPI，在这里作用类似。

2 ，SA ---里面携带的是需要协商的安全参数---“五元组”

加密算法，哈希算法，身份认证， DH 组， SA 存活期

AES MD5 PSK DH2 84600S（默认值）

注意：手工建立的SA，一经建立，则将永久有效；但是IKE建立的SA，需要配置生存周期，周期时间到了之后，将重新建立SA。SA两端的数值不要求完全相同，如果时间不同，则按照小的来执行。

第二个回包： 主要确认安全参数，如果安全参数都可以对的上，则将继续完成后面的协商。如果参数没有对上，则将回复一个负载拒绝报文，结束 IKE SA 的建立。

第三四个数据包---DH密钥交换---对称密钥

1，NI，Nr---代表的是随机数

2，X，Y ---DH算法中需要公开的参数

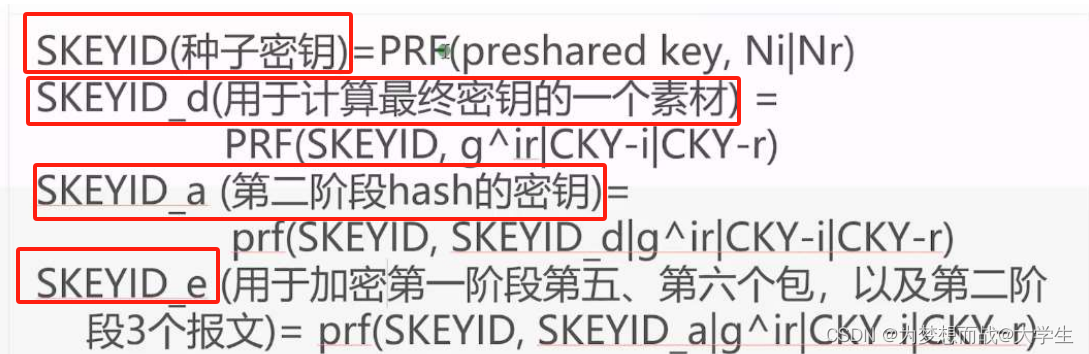

这里，为了加强安全性， DH 算法会生成四种密钥。

PRF---hash算法的一种

种子密钥---剩余三种密钥都需要加入种子密钥运算得出，并且，种子密钥中计算时，会携带预共享密钥。

SKEYID_e ---加密密钥---g^ir (代表的就是DH算法中计算出来的Z)，CKY-I/CKY-

R（前面双方携带的cookie值）---- 用于第一个阶段5，6数据包和第二阶段数据包加

密使用。

SKEYID_a- ---验证密钥--- 用于第二阶段hash时使用的密钥 ---HMAC算法（结合密

钥的HASH算法），安全性比不加入密钥的HASH算法更高。

SKEYID_d ---推导密钥--- 用于计算最终密钥（最终加密数据的密钥）的素材

第五六个数据包---进行身份认证---加密传输

1，ID ---身份信息---在主模式下，默认使用IP地址作为身份信息

2，hash ---针对之前SA信息再进行HASH运算，比对结果。这里的HASH运算会加入验证密钥一起进行，更加安全。

注意：前四个数据包是明文，五六数据包是密文

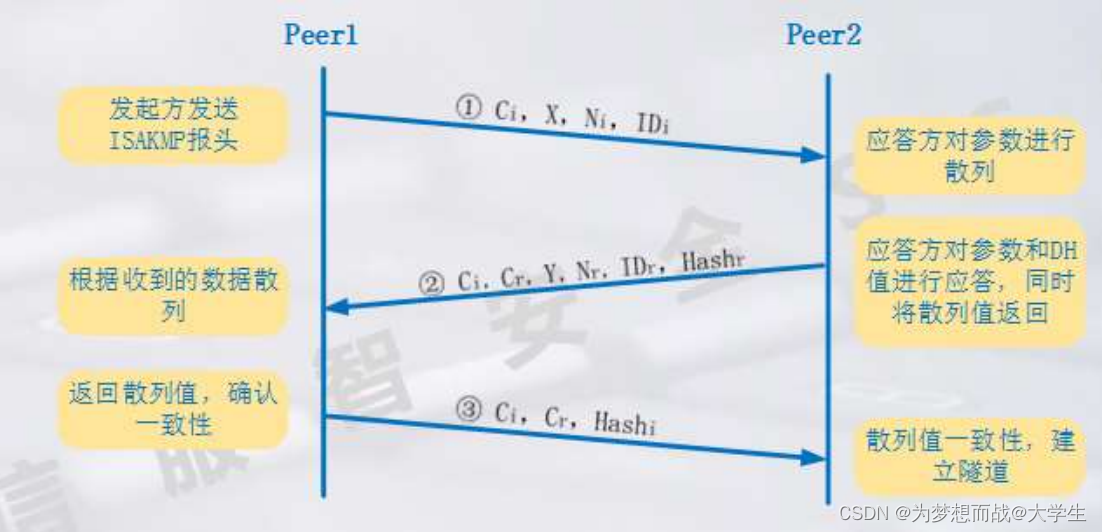

野蛮模式---可以自定义身份标识，速度快，只需要三个数据包就可以完成协商，安全性低

注意：

在野蛮模式中，可以自定义身份标识，主要是因为身份信息不需要加密，并且，前两个数据包都无法加密，所以，野蛮模式安全性较低。仅第三个数据包会进行加密（ 前两个数据包是明文，第三个数据密文） 。但是， 野蛮模式适用于NAT环境以及IP地址不固定的环境。

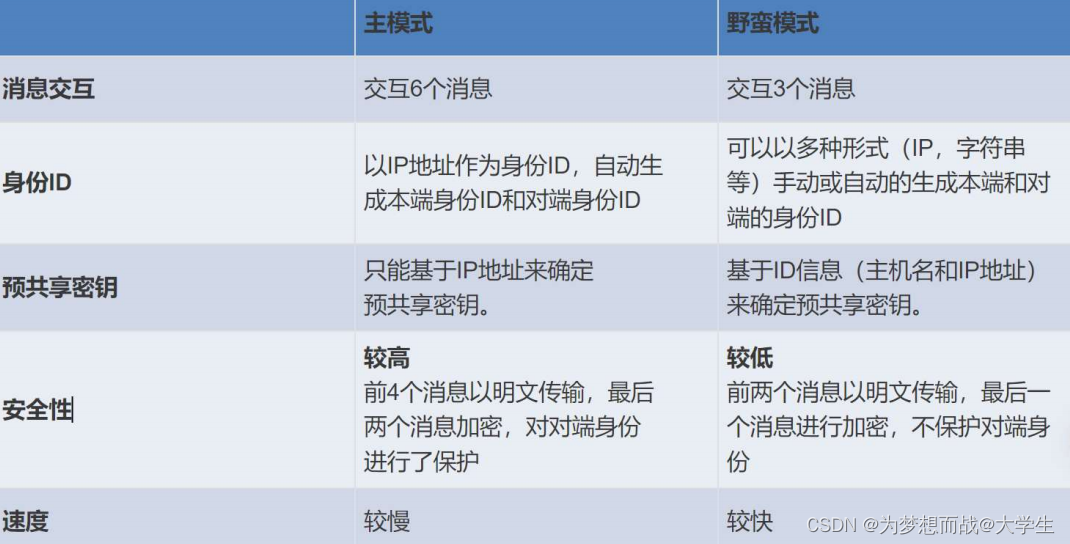

两种模式对比

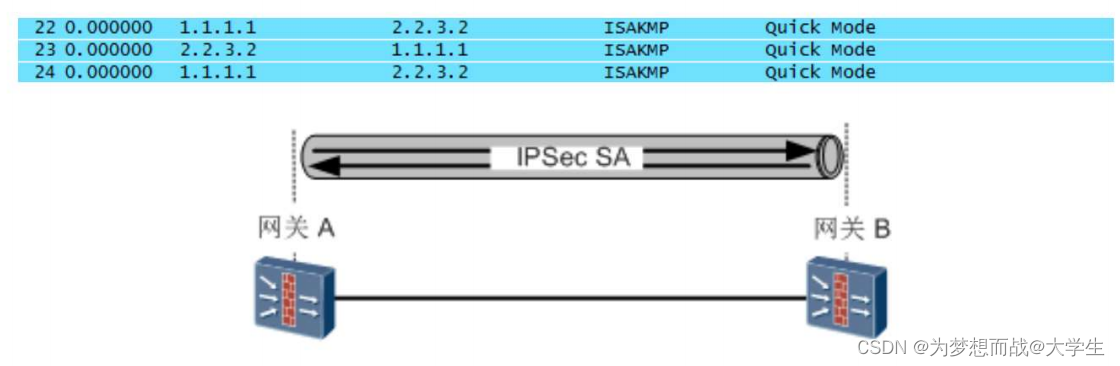

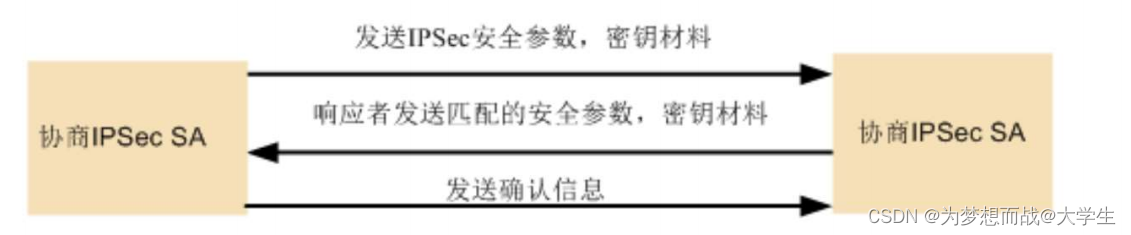

第二阶段

基于已经建立的安全通道，来协商建立IPSEC SA的安全参数，完成后，则标志着IPSEC SA的建立。---快速模式（Quickmode）-- -UDP 500

IKE SA是双向只需要建立一条，IPSEC SA是单向的，要建立两条方向相反的数据链路

需要协商的安全参数：

加密算法---正式传输数据时使用的加密算法（加密算法协商完成后，会计算密钥第一阶段计算出来的推导密钥会加入到该密钥的计算中）

HASH 算法---正式传输数据时进行完整性校验的算法

安全协议---AH/ESP

封装模式---传输模式/隧道模式

存活时间

PFS ---密钥完美向前保密 ---正常工作中，第二阶段的最终密钥是通过第一阶段的推导密钥计算出来的，但是，这样做不安全，推导密钥泄露可能导致最终密钥泄露。所以，可以开启这个PFS技术（注意：要开启需要两端设备都开启才行），之后，则将在第二阶段重新进行一次DH交换，计算最终的密钥。从而提高安全性。

数据传输阶段

VPN黑洞 ---隧道建立之后，如果其中一段的设备异常重启，另一端还在有效期内，则他发送的数据将有去无回，就形成了VPN黑洞

解决方法--- DPD死亡对等体检测。

类似于心跳检测机制---采用空闲计时器原理---两边同时开启一个固定时间的计时器，期间数据值直接发过去，如果计时器超时，则数据发送前，先发送一个DPD检测报文，如果收到对方的DPD应答报文，则将重置计时器。如果没有收到，并且，连续5次都没有收到，则将拆掉安全通道。

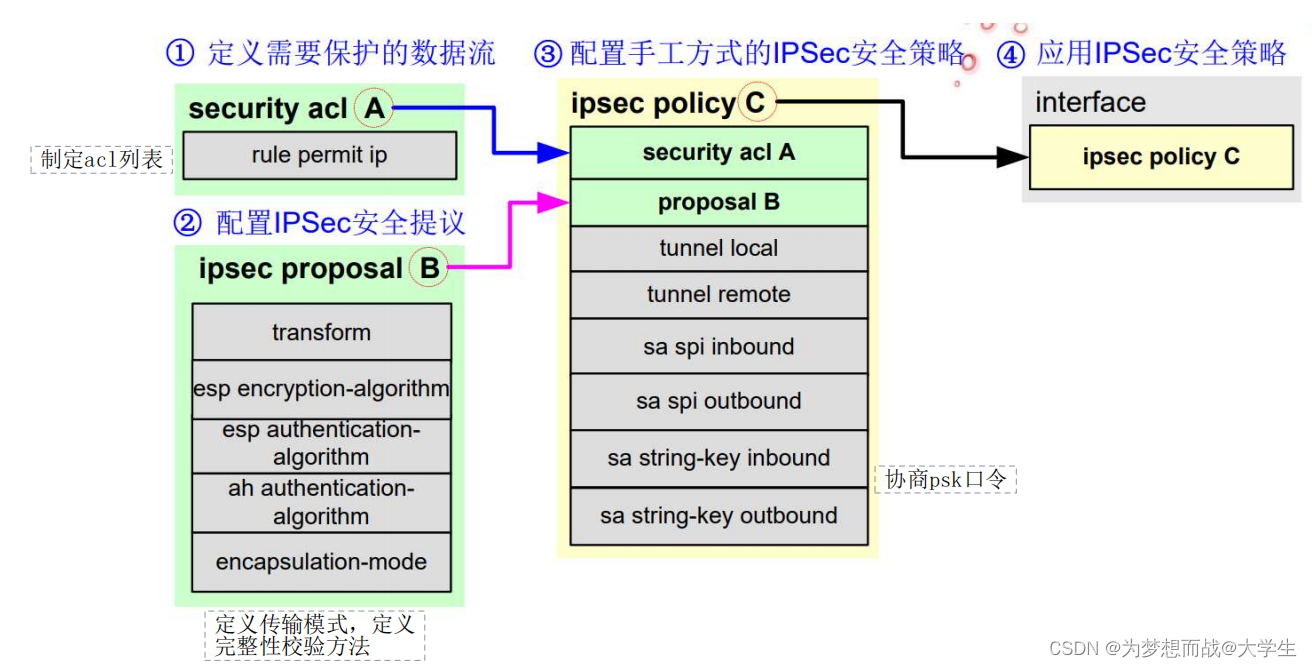

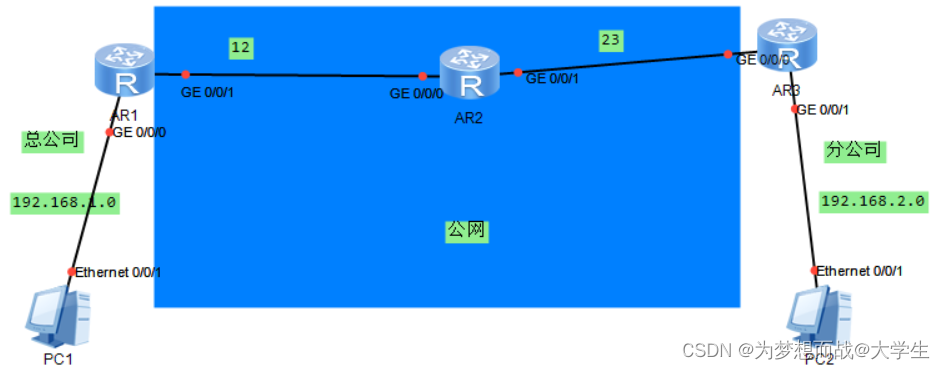

手工建立SA流程

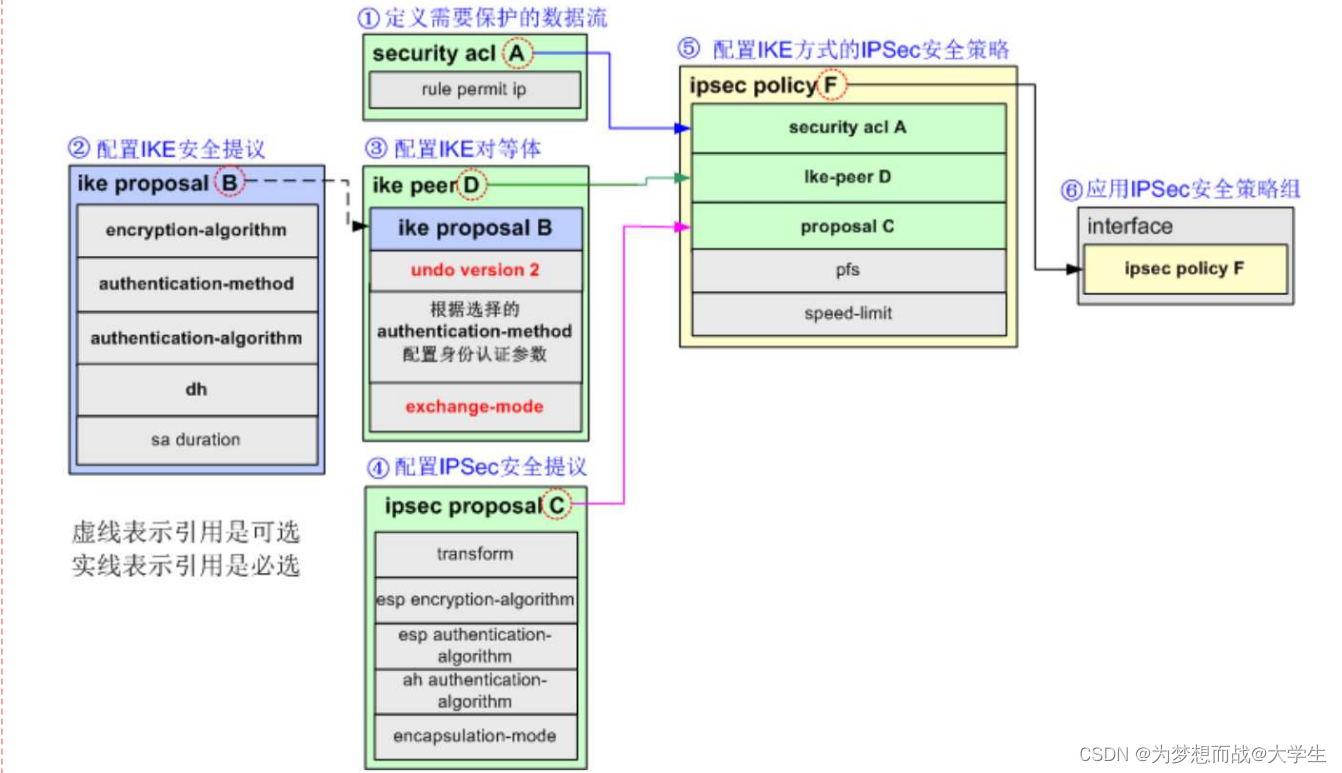

IKE的配置

1，抓取感兴趣流

[r1]acl 3000 ---这里只能选择使用高级ACL列表，因为后面调用的时候，仅能调用高级的。

[r1-acl-adv-3000]rulepermit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

2，配置IKE安全提议

[r1]ike proposal 1 ---后面需要添加一个提议的编号

[r1-ike-proposal-1]encryption-algorithm aes-cbc-128 ---定义加密算法---缺省是DES算法

[r1-ike-proposal-1]authentication-algorithm md5 ---定义校验算法---缺省是SHA1

[r1-ike-proposal-1]authentication-method pre-share ---定义认证方式---缺省是预共享密钥

[r1-ike-proposal-1]dh group2 ---定义DH组---缺省DH组1

[r1-ike-proposal-1]sa duration ? ---定义SA的老化时间----建议：老化时间修改的时候，要大于600S。

INTEGER<60-604800> Value of time(in seconds), default is 86400

[r1-ike-proposal-1]sa duration 86400

3，配置IKE对等体

[r1]ike peer aa v1---需要声明对等体的名称（自定义），第一次进入时，需要写版本号

[r1-ike-peer-aa]ike-proposal 1 ---关联IKE安全提议

[r1-ike-peer-aa]exchange-mode ? ---选择一阶段的模式

aggressive Aggressive mode ---野蛮模式

main Main mode ---主模式

[r1-ike-peer-aa]exchange-mode main ---这里缺省选择的是主模式

[r1-ike-peer-aa]pre-shared-key cipher 123456 --- 定义预共享密钥的具体值，注意，两边必须一样

[r1-ike-peer-aa]remote-address 23.0.0.2 ---三位一体

1：邻居对等体的建邻地址；2：参与查找预共享密钥；3：作为身份标识验证对端身份

4，配置IPSEC的安全提议

[r1]ipsec proposal aa ---需要定义一个提议的名称

[r1-ipsec-proposal-aa]transform esp ---定义安全协议---缺省esp

[r1-ipsec-proposal-aa]esp encryption-algorithm aes-128 ---定义数据加密算法---缺省des

[r1-ipsec-proposal-aa]esp authentication-algorithm md5 ---定义数据验证算法---缺省 md5

[r1-ipsec-proposal-aa]encapsulation-mode tunnel ---选择封装模式---缺省为隧道模式

5，配置IPSEC安全策略

[r1]ipsec policy aa 1 isakmp ---需要定义策略的名称和编号，并且需要选择手工模式还是IKE 的方式。

[r1-ipsec-policy-isakmp-aa-1]security acl ? ---关联ACL列表

INTEGER<3000-3999> Apply advanced ACL

[r1-ipsec-policy-isakmp-aa-1]security acl 3000

[r1-ipsec-policy-isakmp-aa-1]ike-peer aa ---关联IKE对等体

[r1-ipsec-policy-isakmp-aa-1]proposal aa ---关联ipsec提议

6，接口调用

[r1-GigabitEthernet0/0/1]ipsec policy aa

注意：对端R3的IPSEC 也是相同的配置，在R3的g0/0/0接口调用

查看SA命令

display ike sa 查看IKE SA

display ipsec sa 查看IPSEC SA

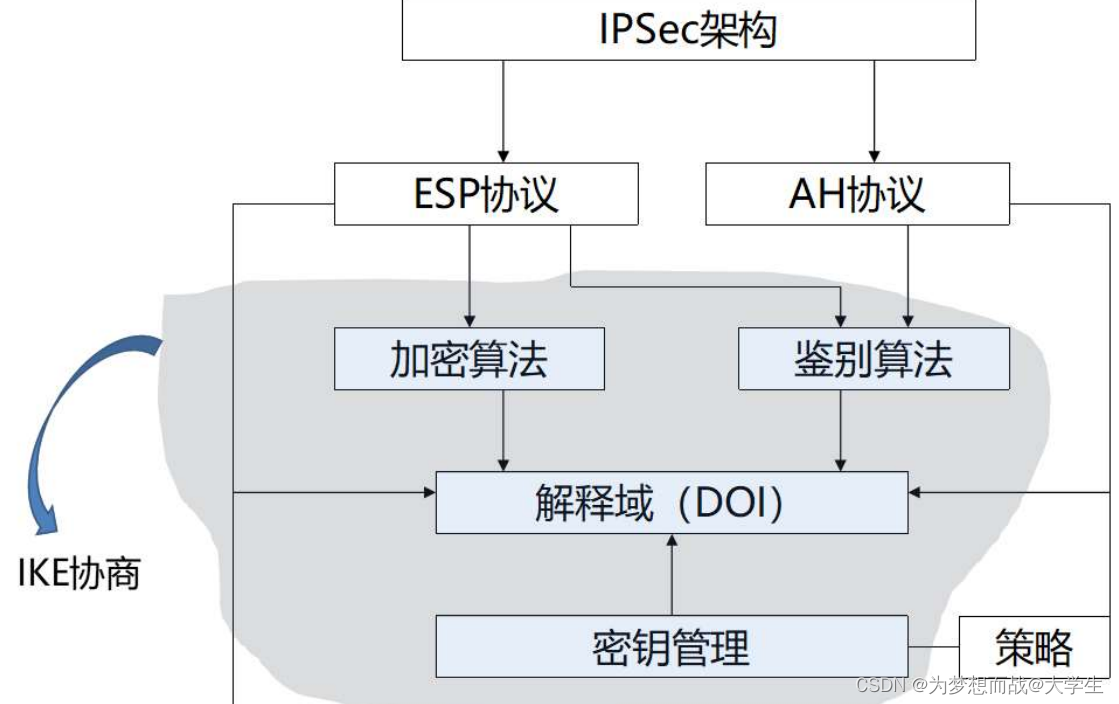

IPSEC协议簇补充

解释域：主要是用来存储前面协商的一些参数

SPD ---安全策略数据库

SAD ---安全关联数据库

IKEV2

IKEV1的缺点：

1，协商速度慢

如果第一阶段使用主模式---6 + 3 = 9 条消息完成IPSEC SA的协商；

如果第一阶段使用野蛮模式---3 + 3 = 6条消息完成IPSEC SA的协商。

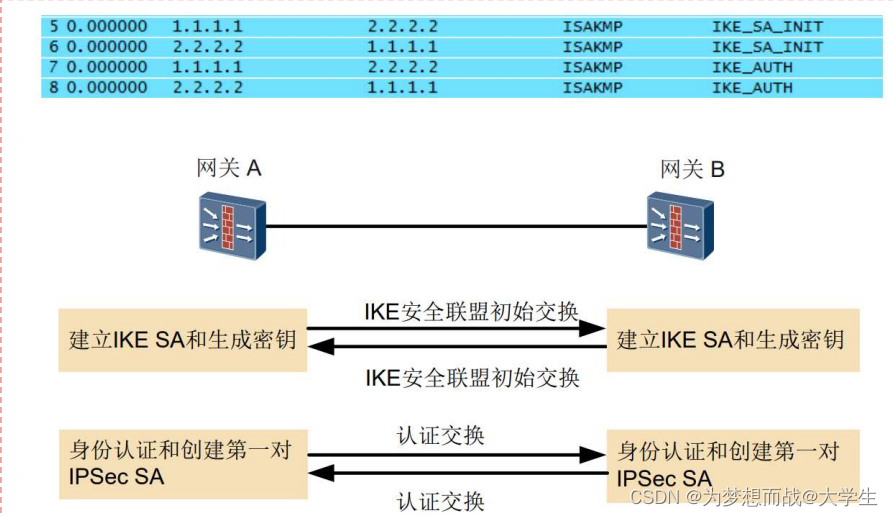

IKEV2针对协商速度进行了优化：

在 IKEV2 中，第一阶段协商 IKE SA 仅需要两个数据包就可以完成；而第二个阶段，在

协商 IPSEC SA 时，也仅需要两个数据包就可以完成---2 + 2 = 4

2，IKEV1不支持远程用户接入

如果IKEV1 想要接入远程用户，可以结合 l2tp来构建VPN隧道，只能借助l2tp，通过 ppp协议完成远程用户的认证。

而 IKEV2增加EAP的认证方式来完成身份认证 ，则可以实现远程用户的接入。

注意：防火墙上，一般 V1 和 V2 同时开启，发起协商的时候，一般使用 IKEV2 ，接受协商的时候，同时支持V1 和 V2 。

IPSEC VPN的应用场景

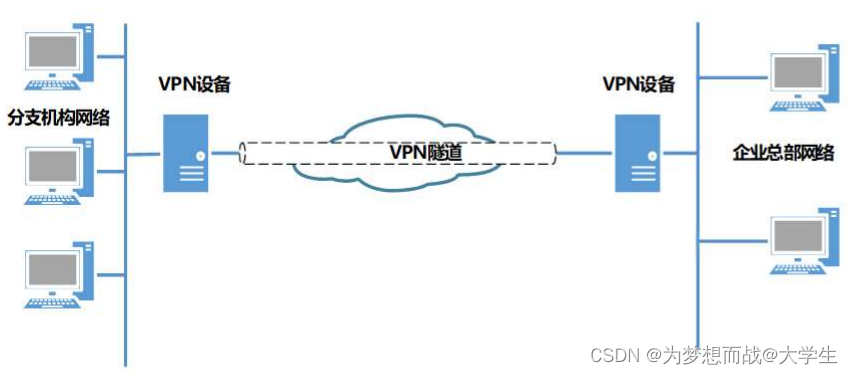

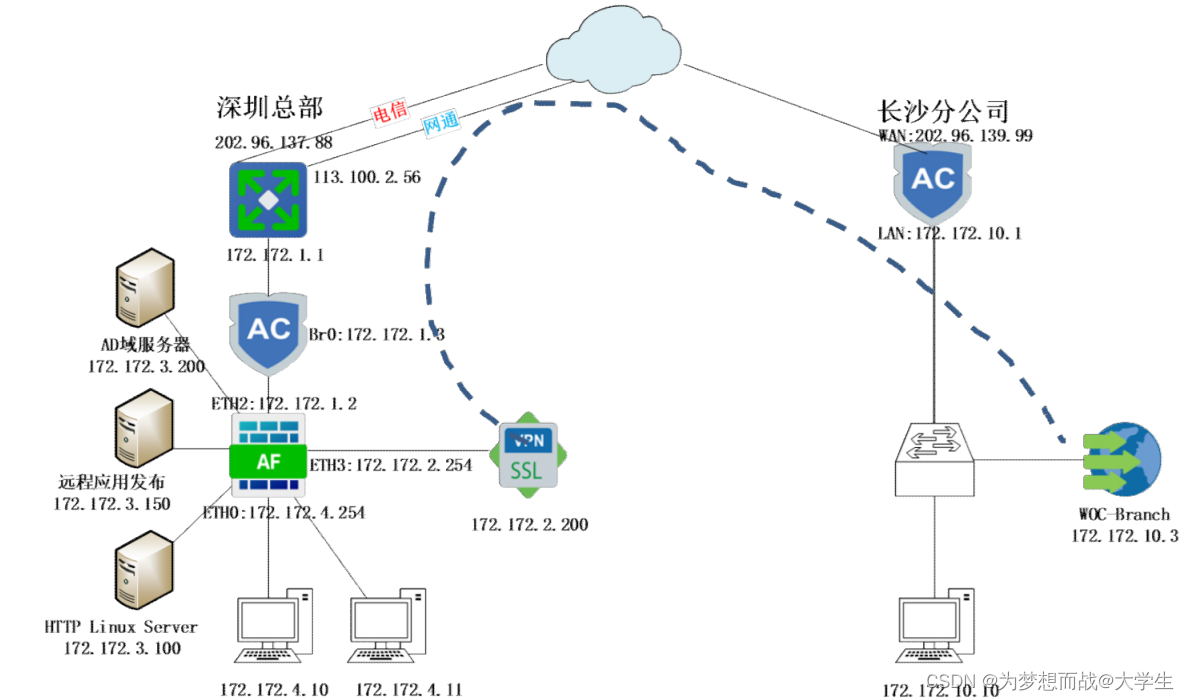

IPSEC VPN网关部署

IPSEC 不支持动态路由协议

VPN设备安置在内网和公网的边界位置，这种方式最为简单，就是数据来到出口后，判断是否需要走VPN 隧道，匹配上的流量则通过 VPN 隧道安全的传输到对端私网中。（两边的私网网段需要区分开，否则将导致地址冲突）

网关部署的问题：

不太安全，因为边界设备将承载很多攻击行为，而VPN 设备只是保证业务数据安全的设备。

解决方案：

1.使用防火墙在边界充当VPN设备(但是,一台设备需要承担太多的功能，可能导致性能不足）

2，VPN设备下沉到内网中---VPN的单臂部署（NAT下的VPN部署场景）

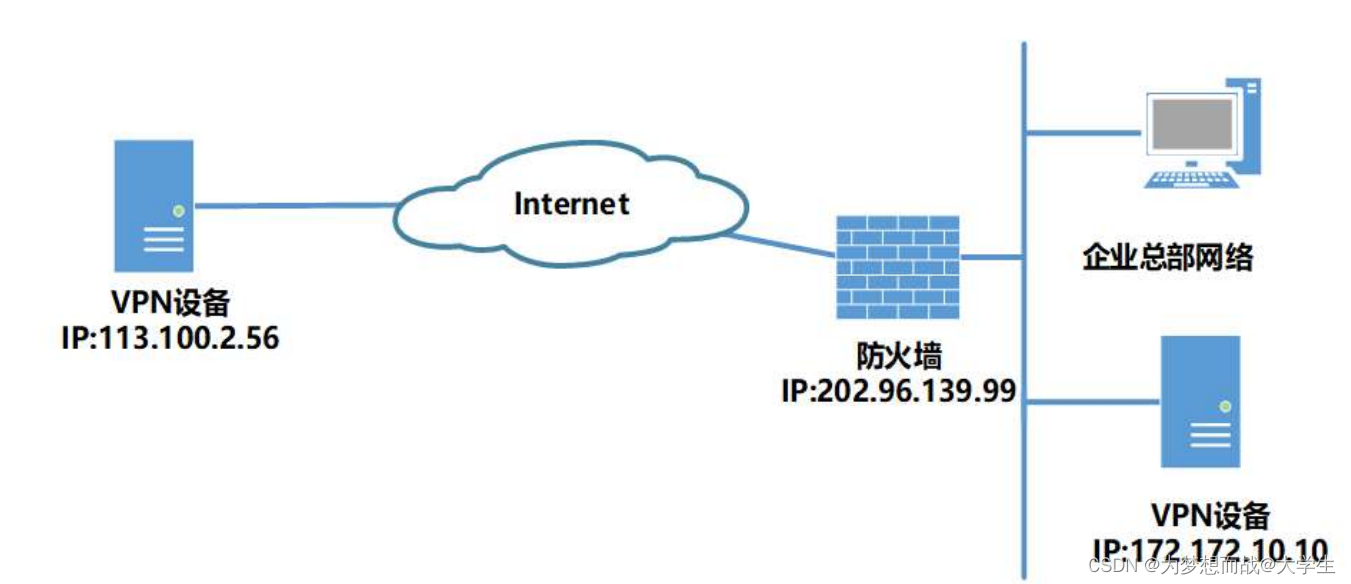

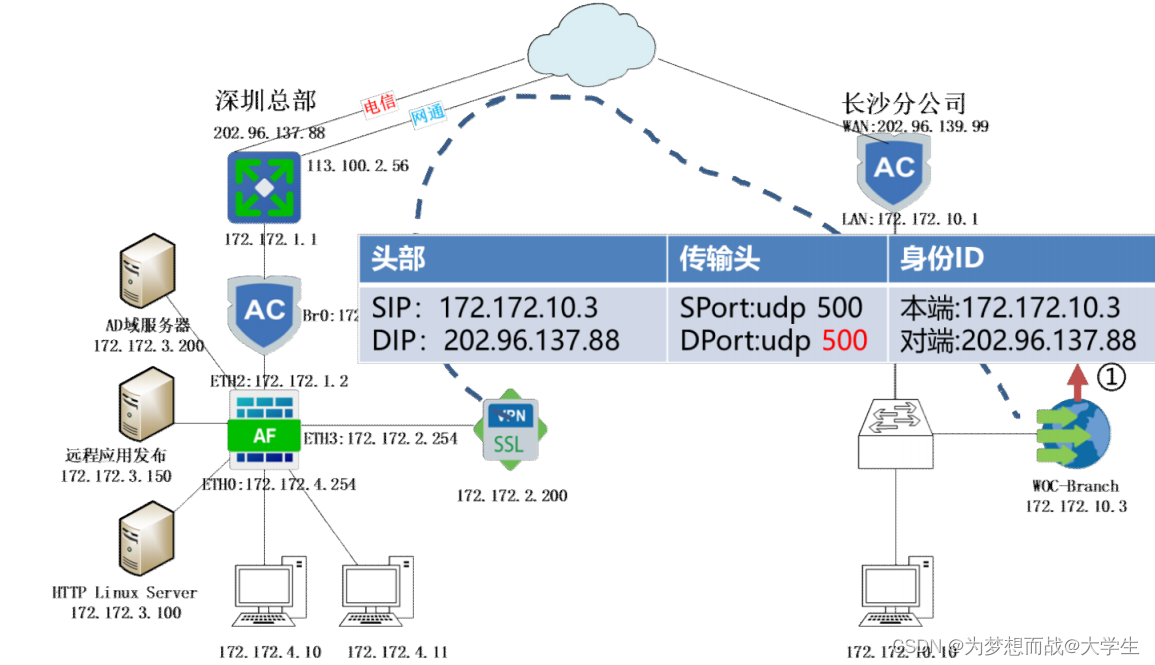

NAT下的VPN部署场景

IKE协商

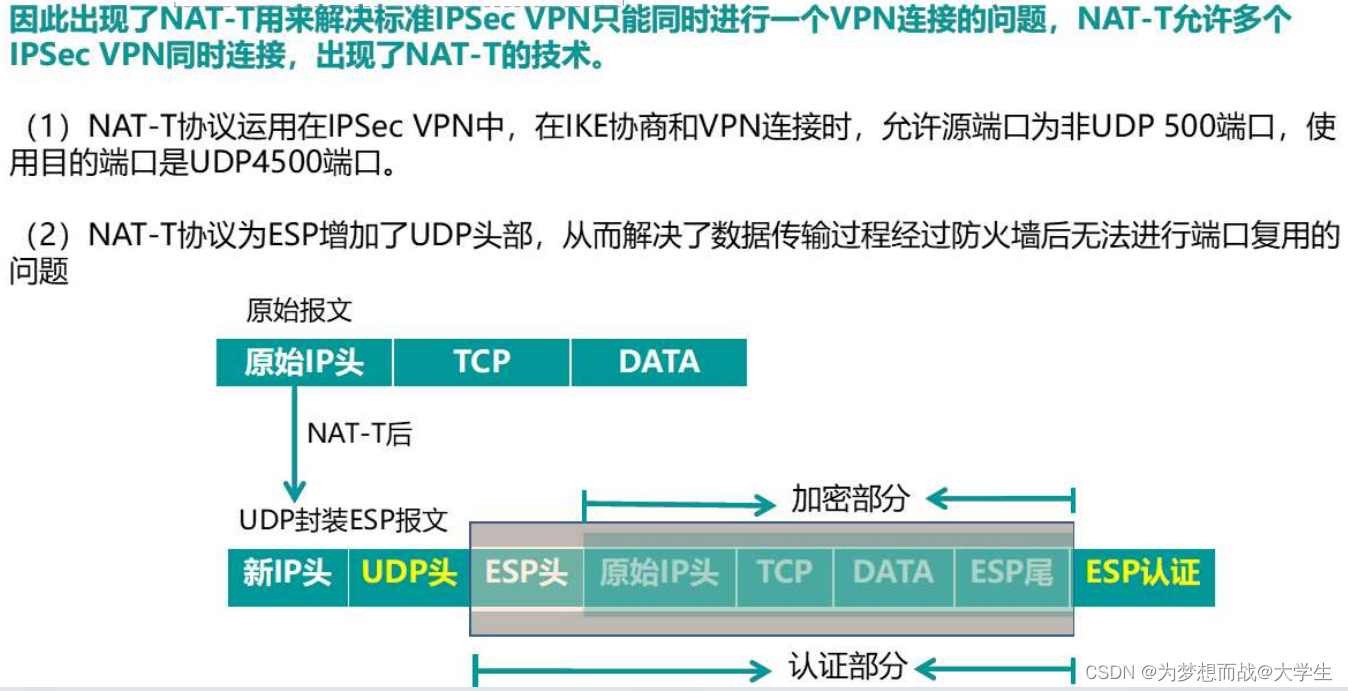

第一个问题 ---我们企业一般会采用NAPT的方式来进行NAT转换。但是，在IKE协商中，要求源目端口号必须时UDP 500，否则可能导致协商失败。所以，在NAPT的环境下，则可能更改端口号，导致协商失败。----解决方案：NAT -T

第二个问题---身份认证的问题---主模式无法通过NAT环境----解决方案：使用野蛮模式

数据传输阶段

第一问题 ---AH在进行完整性校验的时候，会包含IP地址信息，所以，NAT如果转换了IP地址，则将导致校验失败。所以，在NAT环境下，无法使用AH协议。

解决方案：使用 ESP协议（ 但是，使用ESP协议还需要分情况来看 ）

1. 如果ESP选择传输模式

四层封装的时候，里面存在伪头部校验。所谓伪头部就是传输层的协议在进行封装的时候，也需要进行完整性校验，但是，这个完整性校验的时候，还需要包含三层IP 头部中的部分数据一起进行校验。这些数据中，就包含了IP 地址的信息。在正常的 NAT 中环境，数据进行 NAT 转换（转换IP 地址或者端口号）数据包中传输层的伪头部校验也会重新计算，但是，在ESP 选择传输模式的封装下，因为此时，传输层的内容已经被加密了，所以，NAT 转换后无法修改校验和，所以，导致对方在接受的时候，会出现校验和不匹配的问题，导致通信中断。所以，ESP在传输模式也时无法通过NAT 环境了。

2. ESP 隧道模式
