NetApp FAS控制器的启动过程详解

了解NetApp FAS存储系统的控制器启动过程对于控制器故障的诊断分析非常重要，最近在给几个小朋友培训NetApp，顺便把这个启动过程总结了一下，分享给大家，遇到控制器故障，就可以照方抓药了，如果还是搞不懂，就add wechat at StorageExpert了，我们慢慢聊聊。

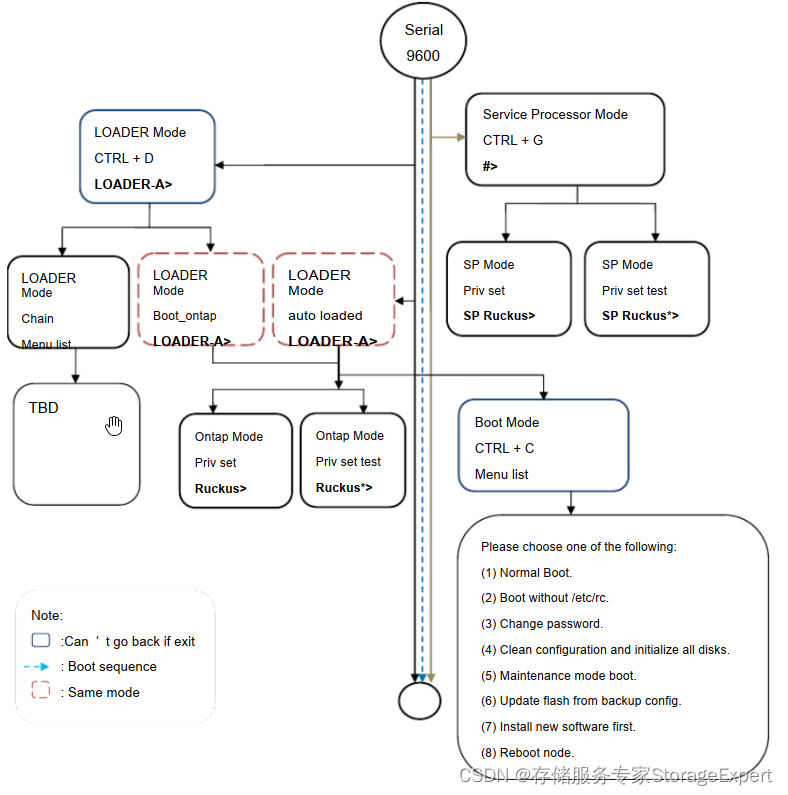

下面图是一个经典启动过程图，不是我画的，也忘记从哪里搞来的了，图片可能和实际有点差异，凑合着看了，大的方向是一样的。差异主要在于SP或者loader的test模式，对于SP进入test模式还是有点困难的，这里就不详解了。

 当然，BIOS和ONTAP的版本不同也有少许差异，就不要和我扣这个细节了。

首先系统加电后开始自检，进入PROM代码运行阶段，简单理解就是BIOS动了，这个时候还没有启动Data ONTAP，也就是我们常说的系统offline或者宕机状态，系统出现Loader提示符的状态，不同的存储型号，这个提示符有些不同，有些是CFE，有些是OK，但比较新的存储系统应该都是Loader了。在loader环境系统，就可以启动Data ONTAP存储系统了。

如果是串口连接，在loader下也可以通过Ctrl+G的快捷键进入SP模式，很多的故障诊断就是在SP模式下做的。如果对服务器熟悉的话，可以把SP模式理解为DELL的iDRAC，HP的iLO类似这样的管理工具。我是墙裂推荐大家使用sp的，但实际发现很多很多客户的SP都没有配置。

在loader下就可以启动ONTAP操作系统了，主要有下面的四种启动选择，根据不同情况来进行选择。

boot_ontap

使用CF卡中的Data ONTAP系统开始启动，这是默认的启动方法，如果没有特殊设置或者中断系统，系统会自动使用该选项启动系统。

boot_primary

缺省情况下，Boot_primary和Boot_ontap使用的是同样的CF卡中的内核，和Boot_ontap不同的是该选项会覆盖Autoboot_FROM的环境变量。

boot_backup

从CF卡的备份Kernel中进行启动。这个Kernel保存的是任何一次Data ONTAP升级前的完好Kernel。目的是万一primary的Kernel发生损坏，还有一个好的Kernel版本可以启动系统。

netboot

从网络环境来启动Data ONTAO，可以使用HTTP或者TFTP服务器来作为启动目标。Netboot主要用来：

如果CF卡彻底坏了，可以有另外的启动途径；

从一个单一的服务器来升级很多设备的boot kernel。

要使用netboot，必须要在loader下配置控制器板载e0a或者e0b的IP地址，然后把image文件放到HTTP或者TFTP特殊的目录中。

boot_diags

启动到一个Data ONTAP的诊断Kernal，经常用来做底层的物理故障诊断。

在loader下可以升级BIOS，如果boot device有问题，可以处理boot device的问题。

在SP模式下，可以查看详细的SML日志，这些都是和硬件相关的，也可以查看系统的boot 日志，可以看到为什么系统没有启动成功，如果有系统panic导致的控制器宕机，也可以在这里看到一些端倪。

从ONTAP 8.2.2版本以后，对于boot_ontap引入了两个新的switch开关，用起来很方便，建议要记住。

boot_ontap menu  //直接启动到boot 菜单，这里就不需要盯着看启动过程，然后按Ctrl+C了。

Boot_ontap maint  //直接进入maintenance 模式

好了，如果有控制器宕机的问题，可以结合上面的描述进行一些故障诊断分析，如果还有问题，就联系我们吧。
