带你认识一下DELL EMC Isilon Gen6设备

从今年下半年开始，越来越多的DELL EMC isilon Gen6设备的备件和技术服务的需求到了我们这里，每次和客户沟通，都要花费大量的时间。客户有一些老的Isilon Gen4、Gen5的知识，然后就拿着这个产品的知识来要求Gen6，特别是备件方面。这里详细介绍下Gen6产品，有了这些基本的产品知识，我们再来讨论备件需求和技术需求。

先来说说什么是Gen6？Gen6就是DELL EMC isilon产品线的第六代，发布大约是在6-7年前，所以现在大量的设备开始进入了第三方维保。

Gen6分为两大类，一类叫做 DE版本，就是侧重于容量capacity的；另外一种是 EP版本，就是侧重于性能performance的版本。

• 1. DE 版本包含：A200, A2000, 和 H400
• 2. EP 版本包含：H500, H600, 和 F800

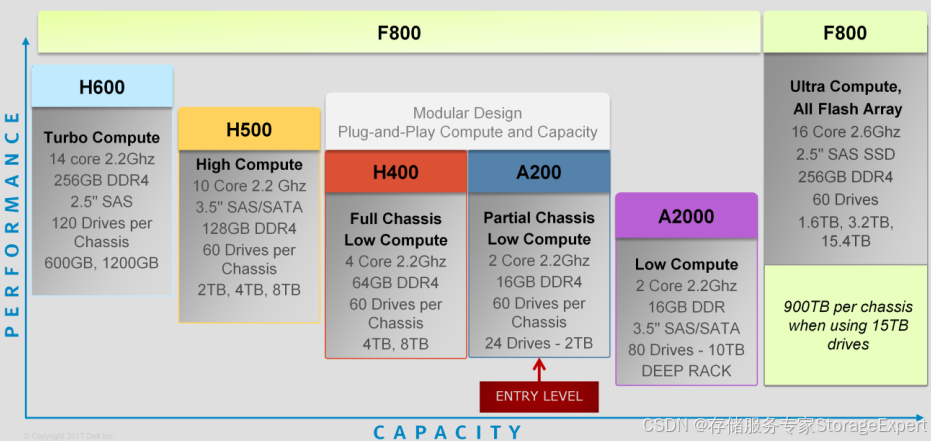

• 下面是个产品系列图：
• 注意，这个图不是最新的，后期有些新的版本发布，支持的类型更多，所以不要局限于细节，但大方向理解就可以了。
•
• Gen6的版本和老的硬件体系已经发生了天翻地覆的变化，在之前的所有版本都是基于服务器的版本，每个节点其实是一台服务器，然后通过Infiniband连接成为一个cluster。
• Gen6的物理架构如下：

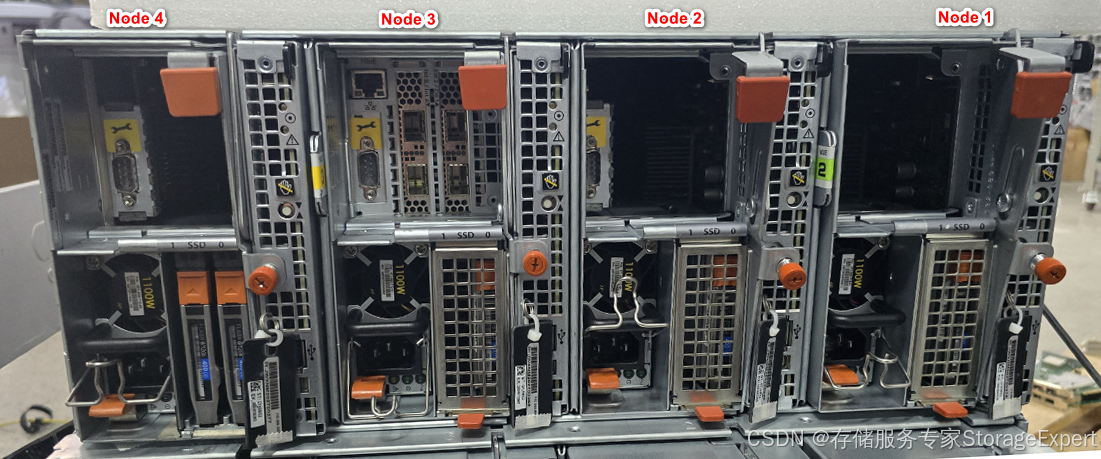

• 一个chassis，就是笼子里面包含了四个node，就是四个节点。一套isilon 的cluster只少需要三个node，也就是说这个chassis笼子里面不一定是配置满的，也有些是2个node的配置。

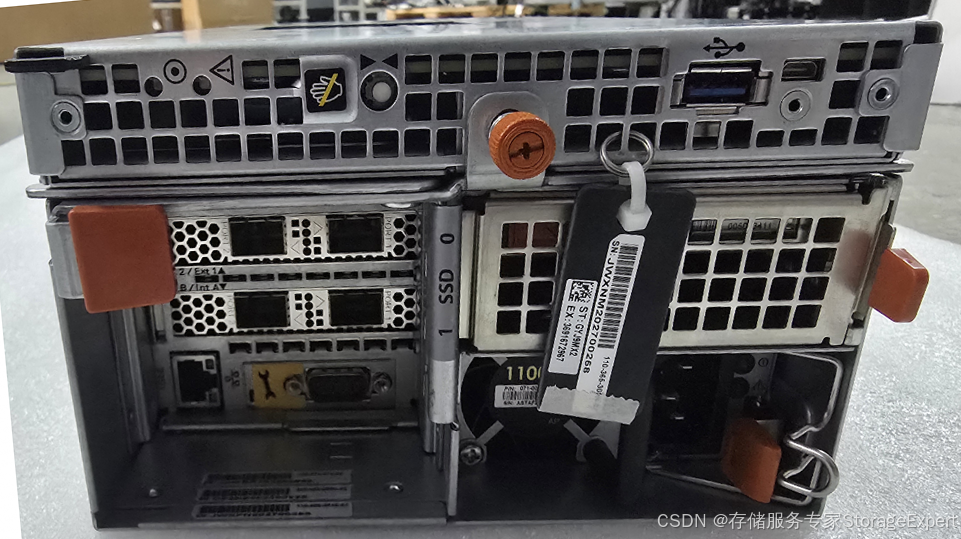

• 下面是一个node的图片：
•
• 一个node，翻译过来就是一个节点，如果对分布式存储有了解的话，就是这个node中即包含计算单元，就是传统存储的控制器，又包含存储单元，就是传统存储的磁盘或者磁盘扩展柜。
• 再来看看前视图：
•

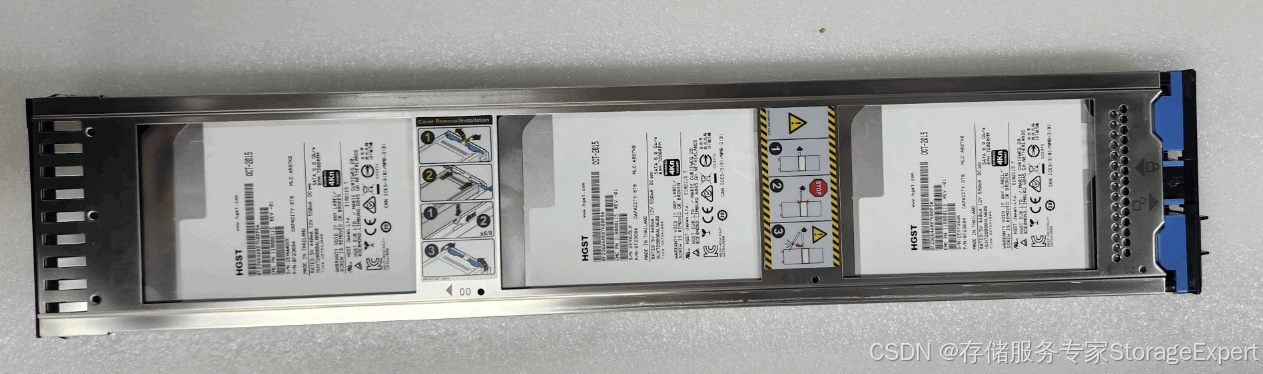

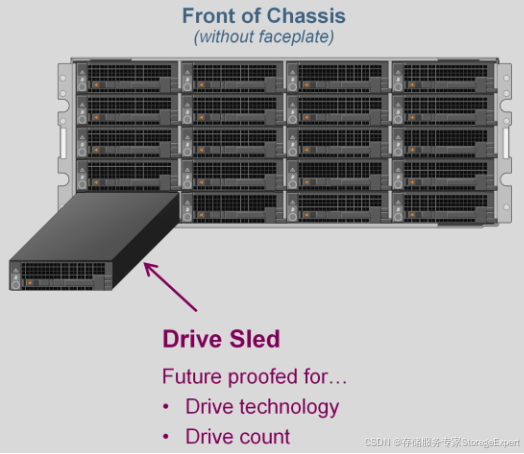

• 前面是插磁盘的，每个节点对应A、B、C、D和E五个叫做sled的部件，这个纯粹的英文的意思是雪橇，我们其实可以理解为磁盘托架，每个雪橇上可以有3个，4个或者6个磁盘。下面是三个磁盘的照片供大家参考

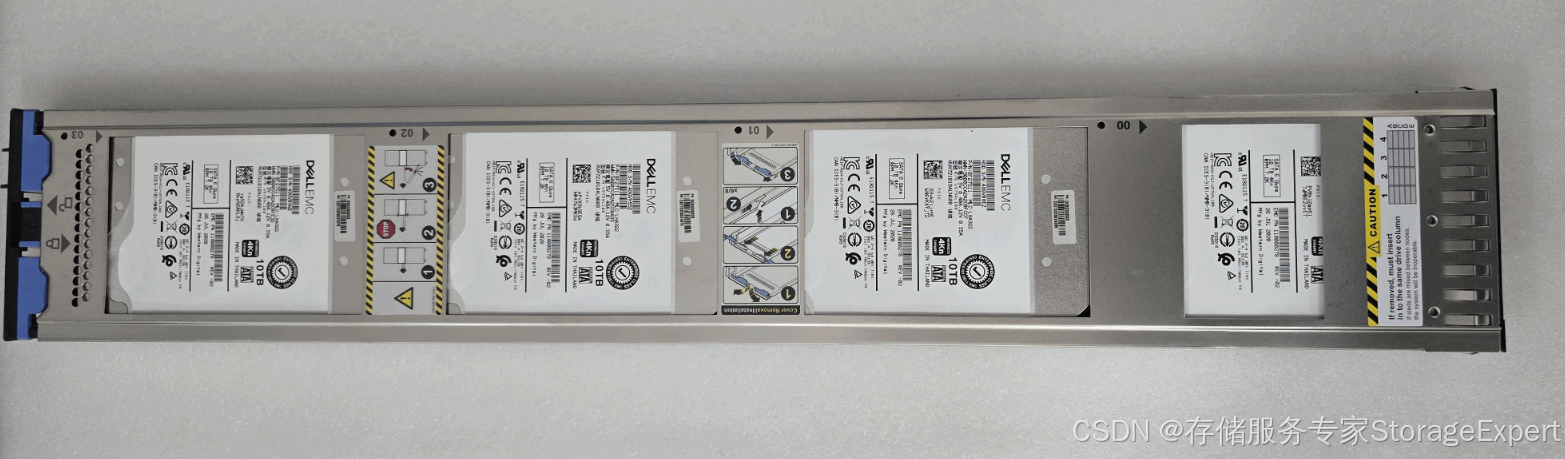

• A2000 使用的是4个磁盘的

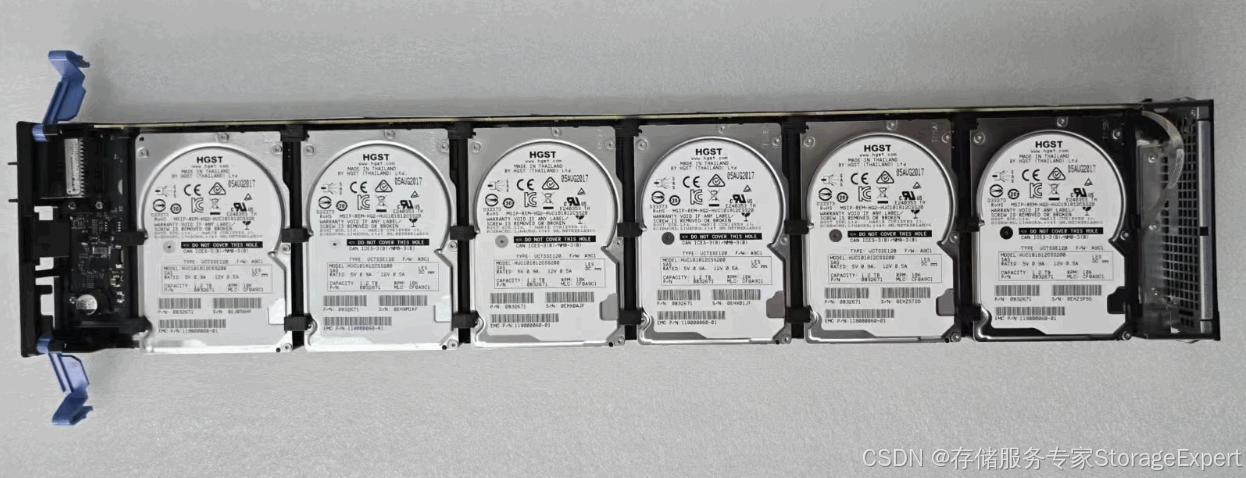

• H600使用小盘位的是6个磁盘
•
• 介绍到这里，就要开始集中回答客户在备件采购中常见的问题：
• 1. 客户要硬盘，而且要托架一起
• 由于客户不知道Gen6的磁盘采用sled的物理架构，所以不理解为什么没有托架，还认为我们不提供托架。Gen6的磁盘是不需要托架的，只要插入到原来故障硬盘的位置即可。
• 2. 节点、控制器和整机
• 客户张口就说我要H400的整机，或者说H400的控制器，或者说H400的节点。我们来看看一个node包含那些东西？
•

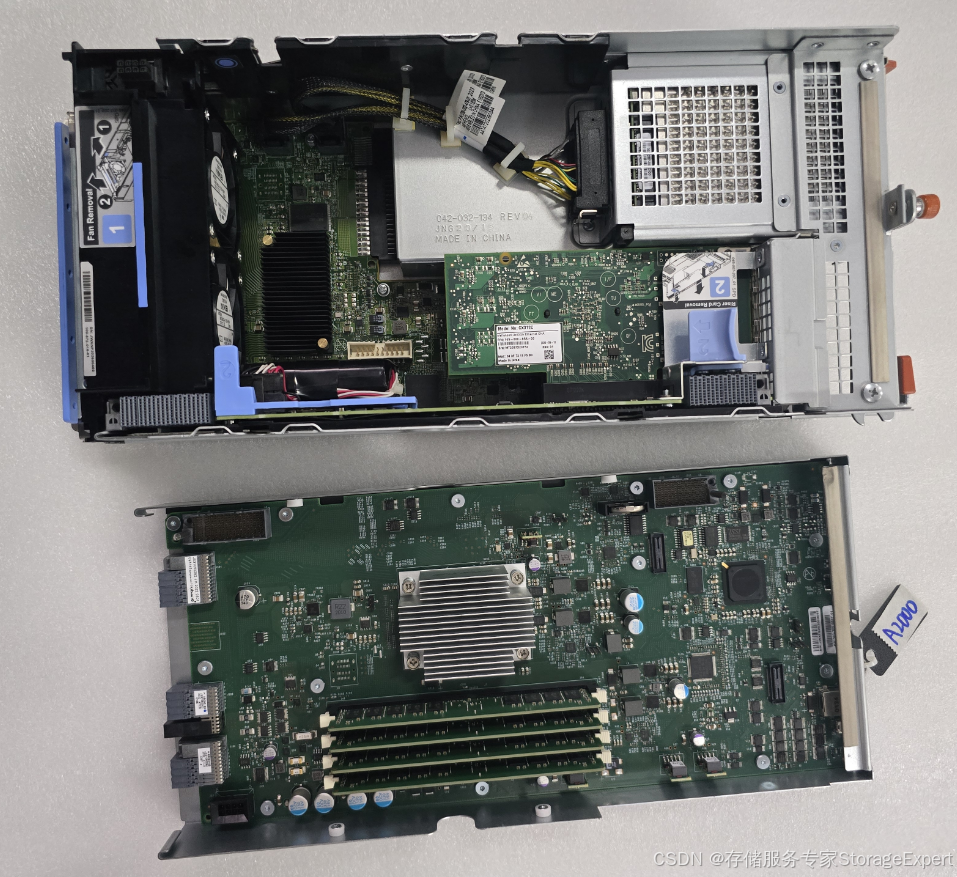

• 上图是将一个node打开后的样子，下面的是控制器，可以看到cpu和内存，不同型号的Gen6，这个部分是不同的。上面那部分其实是磁盘控制单元，这部分所有的Gen6都是一样的，当然里面包含的PCIE卡和SSD是有不同的。其他部分都是一样的。下面是这个磁盘控制器单元的组成部分：
•

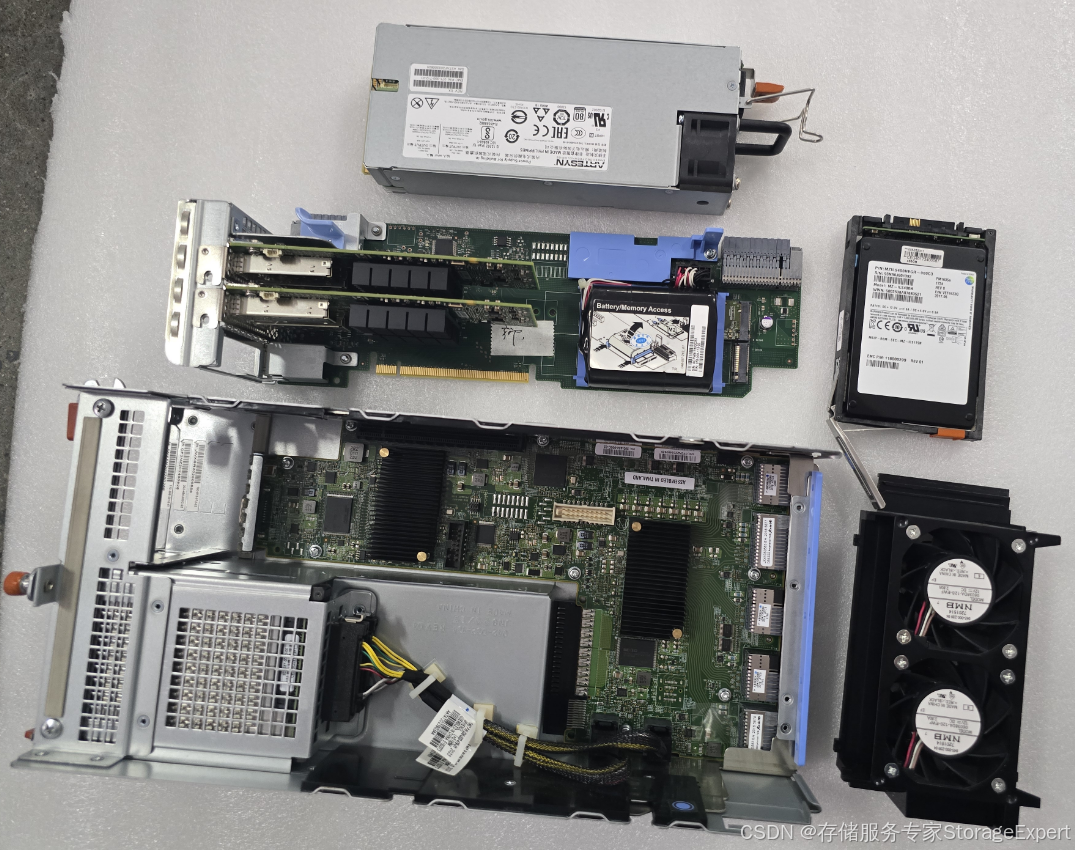

• 这部分的几个组成部分：
• 1个是底座，可以把其他部分装进来的，就是有电路板的这个最大的部分，所有Gen6的机器，这部分是相同的。
• 然后第二个重要部分就是riser card，这个上面插各种不同的PCIE卡，配置不同卡就不同，还有bbu电池，bbu电池下面还有一个vault disk。
• 黑色的是风扇，还有电源，还可以有1-2个SSD磁盘，用来做cache的。
• 有了这些基本概念，我们再来看客户有那些让人哭笑不得的需求？
• 1. 客户说要一套机器H500 整机。请问你要的是几个节点？配置什么磁盘，一套cluster还有外部的万兆交换机或者infiniband交换机，还需要有oneFS的操作系统和license。你的真实需求是什么呢？
• 2. 客户说要一个H400的控制器。从上面的描述您应该可以了解到，控制器仅仅是有CPU和内存的那个部分，不是整个node。
• 3. 客户说要一个完整的节点，而且还要磁盘。从上面的介绍您可以看到，完整的节点其实是有两个部分构成的，节点部分和前面的5个sled的磁盘部分，这两个是分离的，是通过chassis组合在一起的。不是你想想中的一台物理机器。另外一个节点，PCIE的卡配置是不同的，前面的磁盘配置也是不同的，后面的SSD cache配置也是不同的。
• 其实，很多情况是客户的控制器故障，这种情况，如果能准确定位问题，就可以准确的知道是要控制器还是磁盘控制模块一起。如果不能定位，就要控制器和磁盘控制模块。但不包含PCIE卡和riser card，因为这些不同客户的配置其实是不同的，不能直接更换的。而且最重要的是riser card上有个vault disk，如果vault disk中有vault信息，您必须把这个转移过去，否则系统journal丢失，系统是不可能起来的。
• 想到哪里写到哪里，可能比较乱，凑合看吧。最近一些日子老是要去解释的。下次直接把这个blog发给客户就可以了。如果还有不明白的，或者控制器起不来了，控制器只读了read-only mode了，可以联系vx，通过StorageExpert找到我们技术专家，提供最专业的技术服务。
