小白秒懂系列-Dell PowerEdge服务器的RAID控制器（PERC）

Dell PowerEdge服务器的RAID控制器（PowerEdge RAID Controller，简称PERC）是用于管理服务器存储设备（如硬盘HDD或固态硬盘SSD）的关键组件。它们通过硬件或软件方式实现RAID（Redundant Array of Independent Disks，独立磁盘冗余阵列）功能，以提高数据冗余性、性能和可靠性。以下是对Dell PowerEdge RAID控制器的类型、作用、配置方法等的详细解释。

一、Dell PowerEdge RAID控制器的类型

Dell PowerEdge服务器支持多种RAID控制器，根据硬件Generation、性能需求和存储连接类型（内部或外部，SAS/SATA/NVMe等）分为不同型号。以下是常见的RAID控制器类型：

码字不易，欢迎点赞，关注，添加vx: StorageExpert。下次更新不迷路。

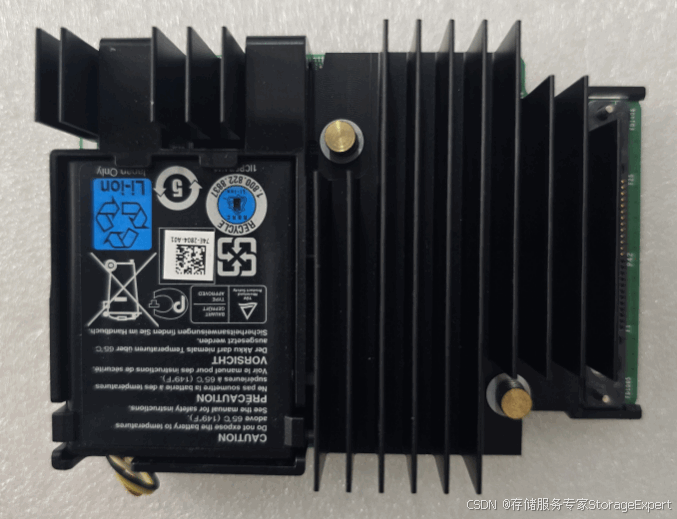

1. 硬件RAID控制器（PERC系列）

硬件RAID控制器是高端服务器中常见的专用硬件设备，具有独立的处理器和缓存，能够卸载RAID计算任务，减轻服务器CPU负担。常见型号包括：

• PERC H系列（高性能硬件RAID控制器）：
  • PERC H310/H710/H710P：适用于较早的PowerEdge服务器（如12代），支持SAS/SATA硬盘，支持RAID 0、1、5、6、10、50、60等级别。H710P具有更高的缓存（1GB）和性能。
  • PERC H330/H730/H730P/H830：用于13代服务器，支持更高带宽的SAS 12Gbps，H730P提供2GB缓存，适合高性能工作负载。

• PERC H740P/H840：14代服务器常见型号，支持更大容量缓存（高达8GB），适用于企业级存储需求。
• PERC H350/H355/H750/H755：15代服务器的新一代控制器，支持NVMe设备，H355不支持RAID 5/6/50/60，适合入门级或高性能场景。
• PERC H730P MX/H745P MX：专为模块化服务器（如MX系列）设计，优化了高密度存储性能。

• 特点：
  • 支持多种RAID级别（0、1、5、6、10、50、60等，具体支持级别因型号而异）。
  • 配备专用缓存（NV-DDR或BBU电池备份单元），提高数据写入性能并确保断电数据安全。
  • 支持热插拔、热备盘（Hot Spare）和在线容量扩展（OCE）。
  • 适合企业级应用，如数据库、虚拟化、文件服务器等。

2. 软件RAID控制器（S系列）

软件RAID控制器依赖服务器CPU进行RAID计算，通常用于入门级服务器，性能较低，成本也较低。常见型号包括：

• PERC S100/S110/S130/S140/S150：
  • S100/S110：早期型号，仅支持SATA硬盘，RAID级别限于0、1、5、10。
  • S130/S140：支持SATA和部分NVMe设备，S140最多支持16个磁盘（R840/R940xa支持30个）。不支持RAID 6/50/60。
  • S150：支持NVMe PCIe SSD，RAID 0、1、5、10，适合中小型企业。
  • 限制：不支持高级RAID级别（如6/50/60），性能依赖CPU，缓存有限。
• 特点：
  • 成本低，适合预算有限的中小型企业。
  • 配置简单，管理通过BIOS或操作系统完成。
  • 不支持高级功能（如电池备份缓存或高级故障恢复）。

3. 其他存储适配器

• HBA（Host Bus Adapter）：如HBA355，非RAID模式，仅提供直通（Pass-through）功能，适用于需要直接访问存储设备的场景（如软件定义存储）。
• PERC 9/SAS HBA：结合RAID和HBA功能，灵活性高。

注意：

• 不同型号的RAID控制器支持的磁盘数量、RAID级别和连接类型（SAS/SATA/NVMe）有所不同。例如，S140支持最多16个SATA+NVMe磁盘，而H755支持更高性能的NVMe配置。
• 具体支持的控制器型号需根据PowerEdge服务器generation（如12G、13G、14G、15G）确认。

二、RAID控制器的作用

RAID控制器的核心作用是管理和优化服务器的存储系统，通过RAID技术实现以下目标：

1. 数据冗余与容错：
   • RAID控制器通过RAID级别（如RAID 1、5、6、10）在多个磁盘上存储数据副本或奇偶校验信息，确保单盘或多盘故障时数据不丢失。
   • 例如，RAID 5需要至少3个磁盘，允许1个磁盘故障；RAID 6需要至少4个磁盘，允许2个磁盘故障。
2. 性能优化：
   • RAID控制器通过条带化（Striping，如RAID 0）将数据分布到多个磁盘，提高读写速度。
   • 硬件RAID控制器的专用缓存（1GB至8GB）加速数据写入，降低延迟。
   • 支持高级缓存策略（如Write-Back、Write-Through），优化I/O性能。
3. 存储管理：
   • 提供虚拟磁盘（Virtual Disk）管理，将多个物理磁盘抽象为逻辑存储单元，方便操作系统使用。
   • 支持热插拔（Hot-Swap），允许在服务器运行时更换故障磁盘。
   • 支持热备盘（Hot Spare），自动替换故障磁盘，减少人工干预。
4. 数据保护与恢复：
   • RAID控制器支持在线重建（Rebuild），在磁盘故障后自动从冗余数据恢复。
   • 提供一致性检查（Consistency Check）和巡检（Patrol Read），检测并修复潜在的磁盘错误。
   • 电池备份单元（BBU）或闪存备份（CacheVault）确保断电时缓存中的数据不丢失。
5. 扩展性：
   • 支持在线容量扩展（OCE）和RAID级别迁移（RLM），允许动态增加磁盘或更改RAID级别（如从RAID 1升级到RAID 5）。

三、RAID控制器的配置方法

配置RAID控制器通常通过以下几种方式进行：BIOS配置实用程序、iDRAC、LifeCycle Controller、PERCCLI命令行工具或OpenManage Server Administrator (OMSA)。以下是详细步骤：

1. 使用BIOS配置实用程序（PERC BIOS，Ctrl+R）

适用于早期服务器（如12G、13G）或硬件RAID控制器（PERC H系列）。

• 步骤：
  1. 开机时，在POST（Power-On Self-Test）阶段看到“PowerEdge Expandable RAID Controller BIOS”提示时，按 Ctrl+R 进入PERC配置实用程序。
  2. 在主界面，选择RAID控制器，查看物理磁盘（PD）和虚拟磁盘（VD）状态。
  1. 创建虚拟磁盘：
     • 选择“Create Virtual Disk”。
     • 选择RAID级别（0、1、5、6、10等）。
     • 选择物理磁盘（按硬盘类型、插槽号选择），确认磁盘数量。
     • 设置条带大小（Stripe Size，默认128KB）、读写策略（Read/Write Policy，如Write-Back）。
     • 选择初始化方式（Fast或Full，Fast允许边初始化边使用）。

1. 分配热备盘：
   • 在“Physical Disk Management”中选择磁盘，设置为“Global Hot Spare”或“Dedicated Hot Spare”。

1. 保存配置，按 Esc 退出。

• 注意：
  • PERC 10及以上版本不支持Ctrl+R，需使用UEFI或iDRAC配置。
  • 配置前备份数据，创建RAID会清除磁盘数据。

2. 使用System Setup（UEFI模式，F2）

适用于13G及以上服务器（如R740、R750），尤其在UEFI启动模式下。

• 步骤：
  1. 开机时按 F2 进入“System Setup”菜单，或按 F10 进入LifeCycle Controller，选择“System Setup” > “Hardware Settings”。
  2. 在“System Setup”主菜单中，选择“Device Settings”。
  3. 选择RAID控制器（如“Integrated RAID Controller 1: Dell PERC H740P Mini”）。
  4. 进入“PERC Configuration Utility”，选择“Configure” > “Create Virtual Disk”。
  5. 设置RAID级别、物理磁盘、虚拟磁盘参数（条带大小、读写策略等），点击“Apply Changes”。
  6. 确认创建，设置热备盘或初始化选项。
• 注意：
  • UEFI模式下，界面更现代化，适合新款服务器。
  • 可通过iDRAC远程访问此界面。

3. 使用iDRAC（Integrated Dell Remote Access Controller）

iDRAC提供远程管理功能，适合远程配置RAID。

• 步骤：
  1. 登录iDRAC Web界面（通过服务器IP地址访问）。
  2. 导航到“Storage” > “Controllers” > 选择RAID控制器。
  3. 点击“Setup”或“Create Virtual Disk”。
  4. 配置RAID级别、选择物理磁盘、设置参数（条带大小、读写策略等）。
  5. 应用更改，监控初始化状态。
• 优势：
  • 支持远程操作，无需物理访问服务器。
  • 可查看详细日志和磁盘状态。

4. 使用PERCCLI命令行工具

PERCCLI是高级管理工具，适用于Windows、Linux或ESXi系统，支持PERC系列8及以上控制器。

• 步骤：
  1. 从Dell支持网站下载PERCCLI工具（搜索“PERCCLI”并选择系统型号）。
  2. 安装PERCCLI（Windows：复制perccli.exe到C:\Windows\System32；Linux：安装RPM/DEB包）。
  3. 常用命令示例：
     • 查看控制器状态：perccli /c0 show
     • 创建RAID 5：perccli /c0 add vd r5 drives=0:0-0:2 wb
     • 设置热备盘：perccli /c0/e32/s4 set globalhotspare
     • 查看日志：perccli /c0 show log
  4. 执行命令后检查状态，确保配置生效。
• 优势：
  • 适合脚本化批量管理。
  • 可提取详细日志用于故障诊断。

5. 使用OpenManage Server Administrator (OMSA)

OMSA是Dell提供的图形化管理工具，适用于已安装操作系统的服务器。

• 步骤：
  1. 安装OMSA（从Dell支持网站下载）。
  2. 登录OMSA Web界面，导航到“Storage” > “Controllers”。
  3. 选择RAID控制器，点击“Create Virtual Disk”或“Manage Hot Spares”。
  4. 配置RAID级别、磁盘和参数，保存更改。
• 优势：
  • 界面友好，适合不熟悉命令行的用户。
  • 支持实时监控磁盘健康状态。

四、RAID级别及其配置要点

RAID控制器的配置需要根据业务需求选择合适的RAID级别。以下是常见RAID级别的特点及配置注意事项（参考Dell官方RAID级别说明）：

1. RAID 0（条带化）：
   • 特点：数据分布在多个磁盘，无冗余，读写性能最高。
   • 适用场景：临时数据、高性能计算。
   • 配置要点：至少2个磁盘，注意无容错，单盘故障即丢失数据。
2. RAID 1（镜像）：
   • 特点：数据完全复制到2个磁盘，100%冗余，读性能提升。
   • 适用场景：操作系统盘、关键数据存储。
   • 配置要点：需要2个磁盘，容量为单盘容量。
3. RAID 5（分布式奇偶校验）：
   • 特点：数据和奇偶校验分布在多个磁盘，允许1个磁盘故障。
   • 适用场景：文件服务器、数据库。
   • 配置要点：至少3个磁盘，容量为N-1（N为磁盘数），性能平衡。
4. RAID 6（双分布式奇偶校验）：
   • 特点：允许2个磁盘故障，安全性更高。
   • 适用场景：大型存储阵列、高可靠性需求。
   • 配置要点：至少4个磁盘，容量为N-2，写入性能略低于RAID 5。
5. RAID 10（1+0，镜像+条带）：
   • 特点：结合RAID 1和RAID 0，性能和冗余兼顾。
   • 适用场景：高性能数据库、虚拟化。
   • 配置要点：至少4个磁盘，容量为总容量的一半。
6. RAID 50/60：
   • 特点：结合RAID 5/6和RAID 0，适合超大容量存储。
   • 配置要点：需要更多磁盘（RAID 50至少6个，RAID 60至少8个），仅高端控制器支持。

注意：

• S系列控制器（如S140/S150）不支持RAID 6/50/60，H350/H355也不支持这些高级级别。
• 配置时需考虑磁盘类型（SAS/SATA/NVMe）、容量一致性和性能需求。

五、配置注意事项与最佳实践

1. 备份数据：
   • 配置RAID会清除磁盘数据，务必提前备份关键数据。
2. 选择合适的RAID级别：
   • 根据业务需求平衡性能、冗余和成本。例如，RAID 10适合高性能但成本高，RAID 5/6适合高性价比。
3. 初始化方式：
   • Fast Initialization：快速初始化，适合急需使用的场景，但可能影响数据完整性。
   • Full Initialization：完整初始化，确保数据一致性，但耗时较长。
4. 缓存策略：
   • Write-Back：数据先写入缓存，性能高，但需BBU/CacheVault支持以防断电数据丢失。
   • Write-Through：数据直接写入磁盘，安全性高但性能较低。
   • 建议启用Write-Back并确保电池或闪存备份正常。
5. 热备盘配置：
   • 设置全局热备盘（Global Hot Spare）或专用热备盘（Dedicated Hot Spare），确保故障时自动重建。
   • 定期检查热备盘状态。
6. 固件与驱动更新：
   • 定期更新RAID控制器固件和驱动程序，避免兼容性问题。
   • 可通过iDRAC、OMSA或Dell支持网站更新。
7. 监控与维护：
   • 使用iDRAC或OMSA监控磁盘健康状态，及时发现潜在故障（Predictive Failure）。
   • 定期执行一致性检查和巡检，防止潜在错误。

六、常见问题与故障处理

1. 磁盘故障：
   • 故障磁盘的LED通常呈琥珀色闪烁，可通过iDRAC或OMSA确认故障。
   • 使用热插拔功能更换故障磁盘，热备盘会自动重建。
2. RAID重建慢：
   • 重建速度受控制器设置（如重建优先级）和工作负载影响。
   • 可通过PERCCLI调整重建优先级（例如，perccli /c0 set rebuildrate=50）。
3. 无可用启动设备：
   • 确保虚拟磁盘已正确配置为启动设备，检查BIOS启动顺序。
   • 确认RAID控制器固件与服务器兼容。
4. RAID级别迁移失败：
   • 确保目标RAID级别支持（例如，S150不支持RAID 6）。
   • 迁移前备份数据，避免中断。

写在最后

Dell PowerEdge RAID控制器分为硬件（PERC H系列）和软件（PERC S系列）两大类，H系列适合高性能企业场景，S系列适合预算有限的中小型企业。它们通过RAID技术提供数据冗余、性能优化和存储管理功能。配置方法包括BIOS（Ctrl+R）、System Setup（F2）、iDRAC、PERCCLI和OMSA，具体选择取决于服务器型号和用户需求。配置时需根据业务需求选择合适的RAID级别，遵循最佳实践（如备份数据、设置热备盘、定期更新固件），以确保存储系统的可靠性与性能。
