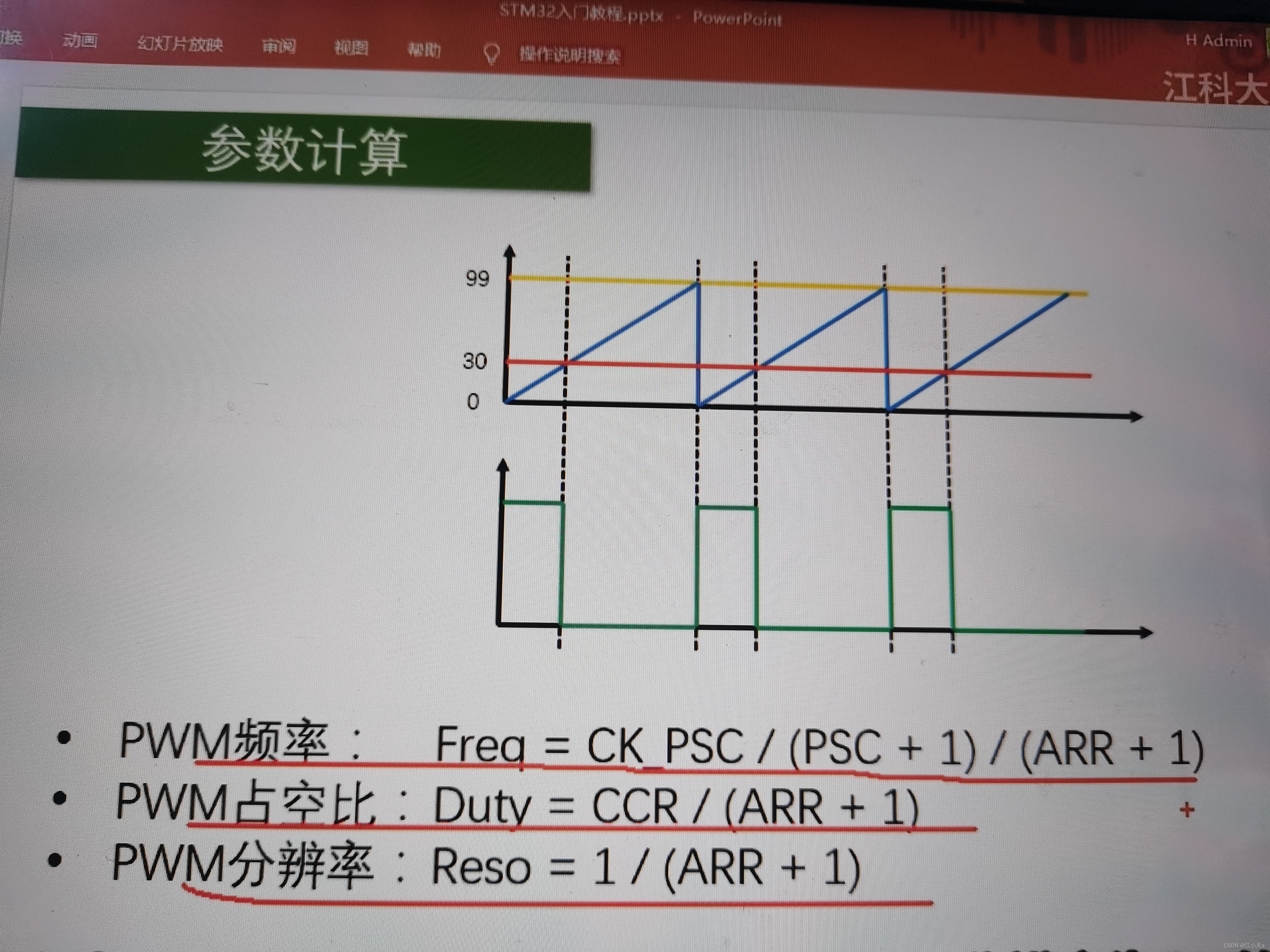

 stm32正常内部时钟频率为72M，若要产生一个频率为1khz，占空比为50％，分辨率为1%的PWM波形，对应的公式就为

频率1000＝CK_PSC/(psc+1)/(ARR+1)

占空比50%＝CCR/(ARR+1)

分辨率1%=1/(ARR+1)

因stm32内部时钟频率CK_PSC为72M

即ARR=99 CCR=50  PSC=720
