模电学习笔记

三极管基础知识：

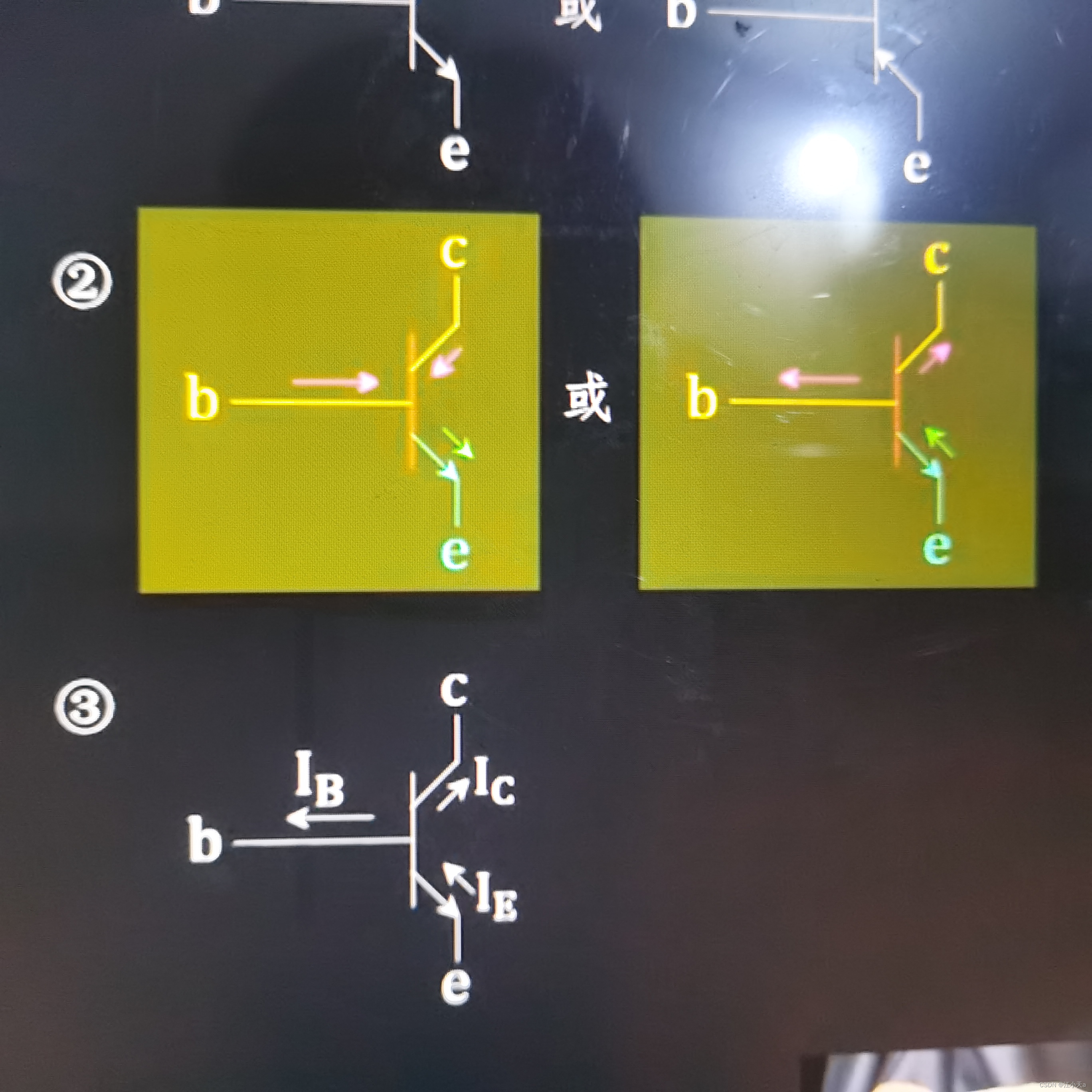

1.判断集电极：有箭头指向的为e极，中间的为b级，另外一端为c级。

2.判断电流流向：当e级向外流出时，b极和c极电流都向内流，当e极向内流入时，b极和c极电流都向外流出。b极和c极电流流向相同且与e极永远相反。

3.如果根据电位判断分别为b，e，c级：

b:三个电位中的中间值

e：剩余两电位中离中间值较远的值

c:剩余两电位中离中间值较近的值

4.如何判断三极管的类型：

若e极电位值最大，则为PNP型三极管

若c极电位值最大，则为NPN型三极管

5.如何判断三极管的材料：

先计算｜b-e｜，若结果为0.7V，则三极管材料为硅材料，若结果为0.2或0.3V，则三极管材料为锗材料。
