计算机网络实验:交换机的基本配置与管理

前言

本实验旨在了解交换机的基本功能和工作原理,掌握交换机的配置方法和命令,学习交换机端口的基本设置和管理,以及交换机MAC地址表的查看和维护。通过本实验,学生可以熟悉交换机的操作界面,探索交换机的工作模式,理解交换机的转发机制,提高计算机网络实验的能力和水平

实验目的

(1)掌握交换机的基本工作原理;
(2)掌握交换机基本信息的配置管理。

实验内容

(1)熟悉交换机的基本配置模式;
(2)利用一台型号为2960的交换机和pc机一台,实现通过交换机的Console端口配置和管理交换机。

实验过程

可管理交换机的配置管理方式有哪些
1、 通过Console口(控制口)面对面的配置管理,适用于新买的交换机、网络中断的情况
2、 通过Telnet远程登录网络进行配置管理(办公室),适用于网络的日常的维护和管理
3、 通过web的方式进行远程网络配置管理,图形界面、新的、日常管理

所有的可管理型交换机都支持Console\telnet去配置

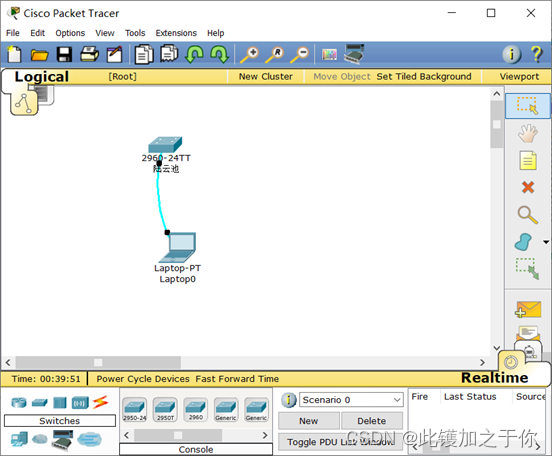

画出交换机
在这里插入图片描述

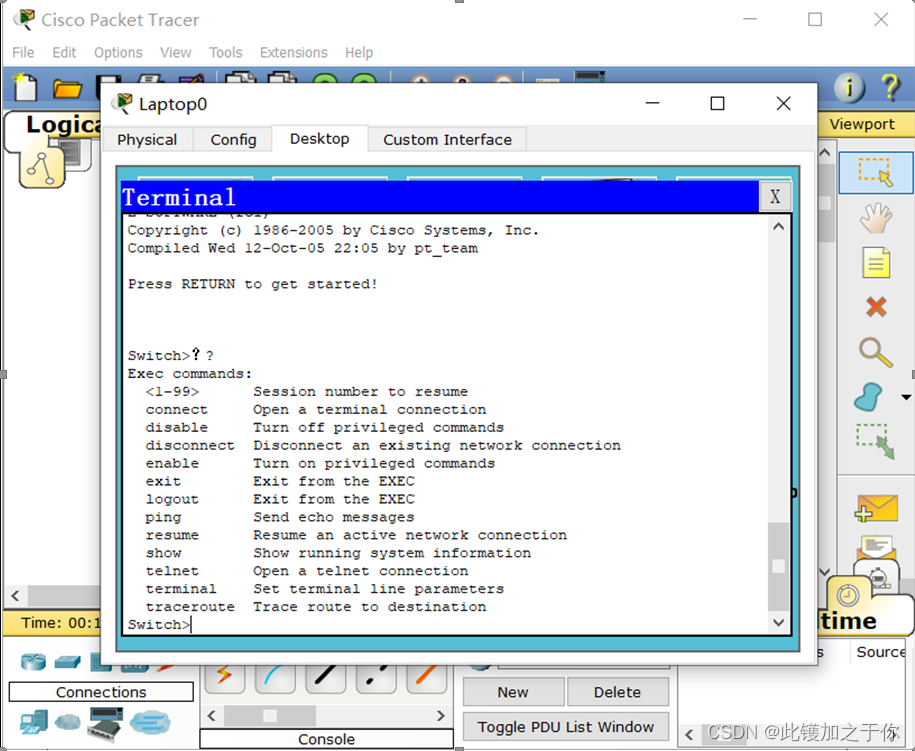

交换机的基本配置
在这里插入图片描述

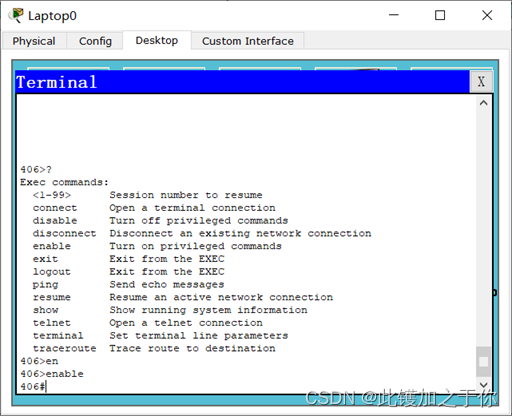

只允许用户访问有限量的基本监视命令。用户执行模式是在从 CLI 登录到 Cisco 交换机后所进入的默认模式。在switch>提示符下键入enable,交换机进入特权命令模式。
switch> enable
在这里插入图片描述
②特权命令模式:

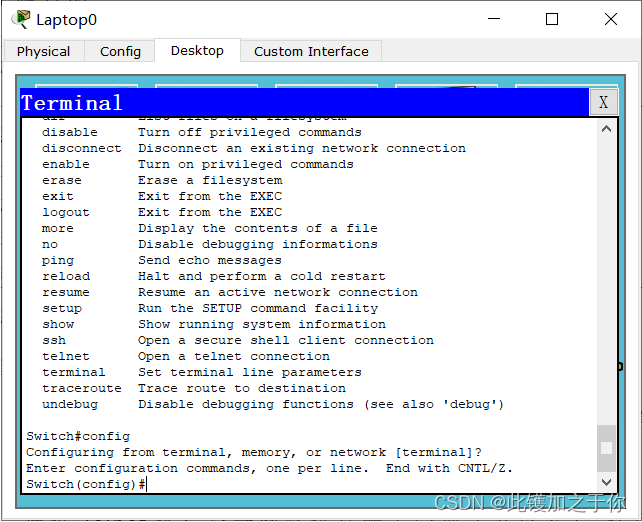

在switch>提示符下键入enable,交换机进入特权命令状模式,提示符为“#”,允许用户访问所有设备命令,如用于配置和管理的命令,特权执行模式可采用口令加以保护,使得只有获得授权的用户才能访问设备。在switch#提示符下键入configure terminal,交换机进入全局设置模式。
switch# configure terminal
在switch#特权命令模式提示符下键入disable,出现提示符switch>,此时交换机回到用户命令模式。
switch#disable
switch>
在这里插入图片描述
在这里插入图片描述

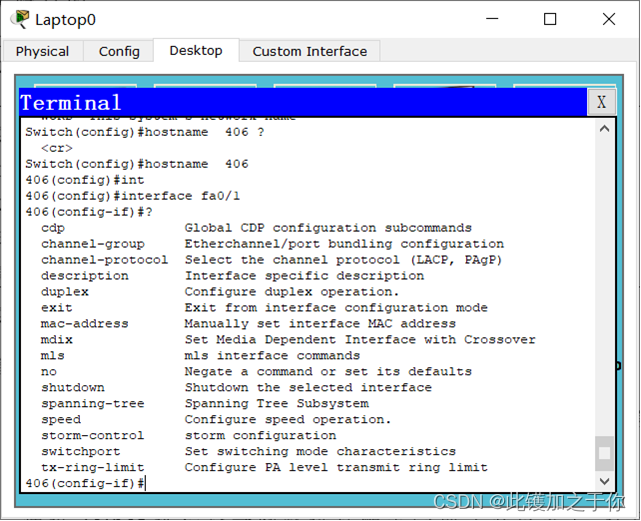

Interface模式
在这里插入图片描述

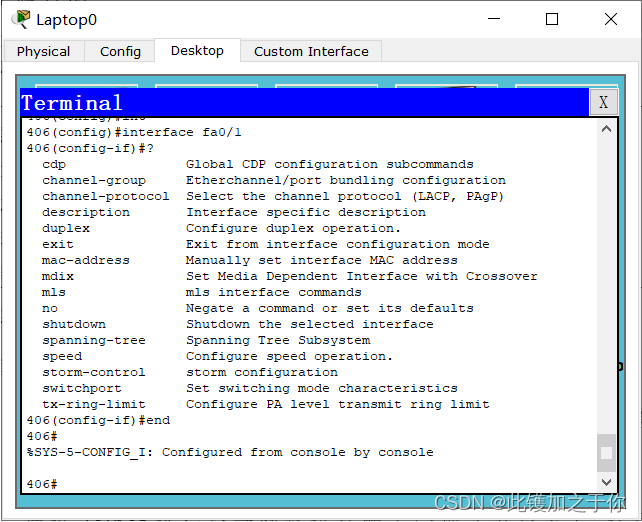

End直接回到特权模式
在这里插入图片描述

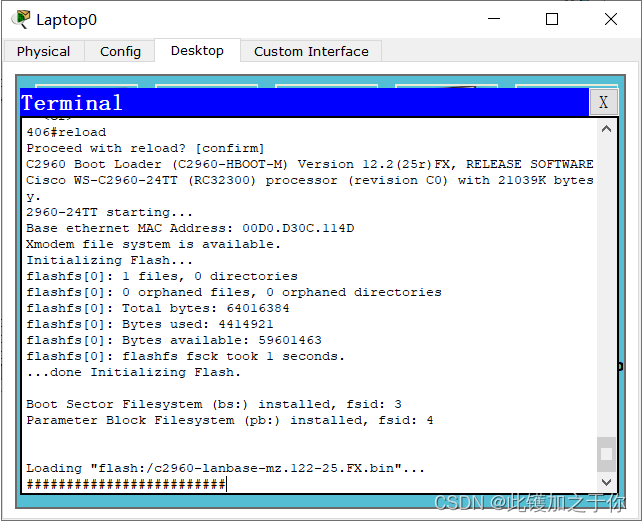

Reload重启交换机
在这里插入图片描述

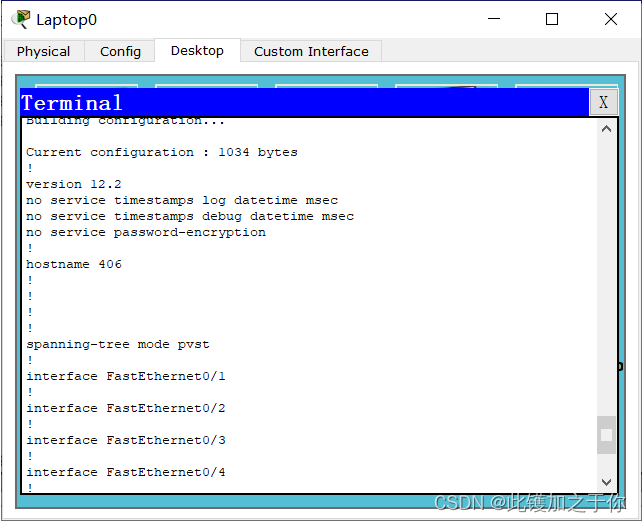

在这里插入图片描述

总结

本次实验的目的是掌握交换机的基本配置与管理方法,了解交换机的工作原理和功能。实验过程中,我们使用了Cisco Packet Tracer软件,模拟了一个简单的局域网,包括两台交换机和四台主机。我们分别对交换机进行了基本配置,如设置主机名、密码、接口状态等,以及管理配置,如启用远程登录、查看接口信息、保存配置文件等。我们还观察了交换机的转发表和MAC地址表,分析了交换机如何根据目的MAC地址进行帧的转发或广播。

通过本次实验,我收获了以下几点:

  • 交换机是一种二层设备,它在数据链路层对帧进行转发或广播,提高了网络的性能和效率。
  • 交换机的基本配置是为了保证交换机的正常运行和安全性,如设置主机名、密码、接口状态等。
  • 交换机的管理配置是为了方便对交换机进行监控和维护,如启用远程登录、查看接口信息、保存配置文件等。
  • 交换机的转发表和MAC地址表是交换机进行帧转发或广播的依据,它们记录了接口和MAC地址之间的对应关系。
  • 交换机可以根据目的MAC地址进行帧的转发或广播,如果目的MAC地址在转发表中存在,则转发到相应的接口;如果不存在,则广播到所有接口。
