RISC-V国产芯片沁恒CH32手把手开发流程

CH32使用RISC-V处理器架构，STM32使用ARM架构，嵌入式代码基本相同，但是网上论坛规模远远比不上后者。记录一下CH32上手流程，以及踩过的坑~

目录

1 MounRiver Studio(MRS)安装教程

2 跑通官方例程EVT

3 WCHlink烧录

4 运行现象

---

1 MounRiver Studio(MRS)安装教程

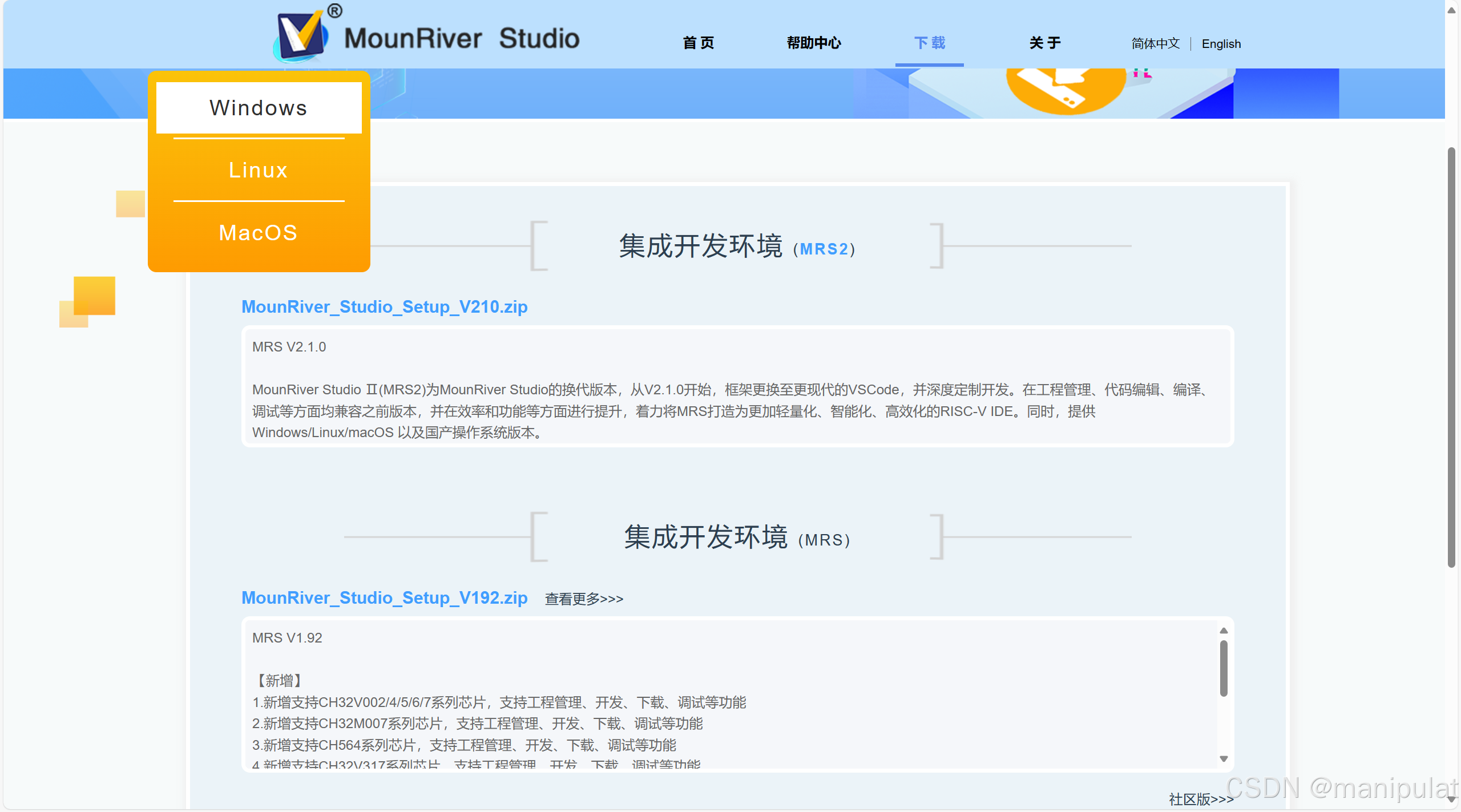

Mounriver是沁恒微电子开发的针对RISC-V架构的编译程序，KEIL被ARM收购，也不太可能支持RISC-V。MounRiver Studio下载路径

遇到的坑：

1 两个版本我都下载了，但是运行例程时发现MRS2路径报错，添加路径也没用。换MRS就可以。

2 我安装MRS时，电脑出现病毒警告，一开始直接点的继续安装，软件界面像幽灵一样，以10HZ刷新，并且卡上了界面下的桌面文件夹。安装前关掉杀毒软件就可以。

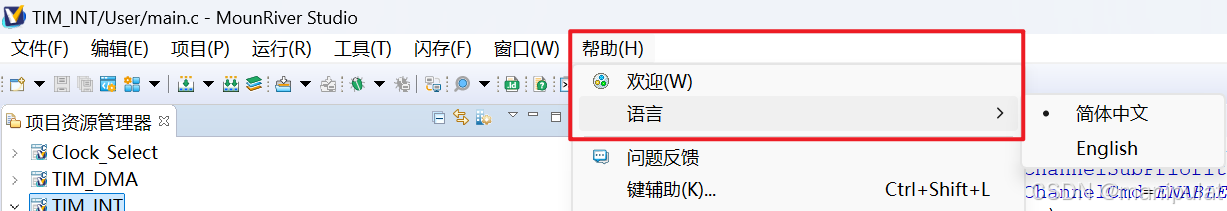

安装后打开软件，左上角help-language可以换成简体中文。

2 跑通官方例程EVT

官方例程EVT下载路径以CH32V208WBU6为例（其他型号操作相同）。官方例程EVT下载路径

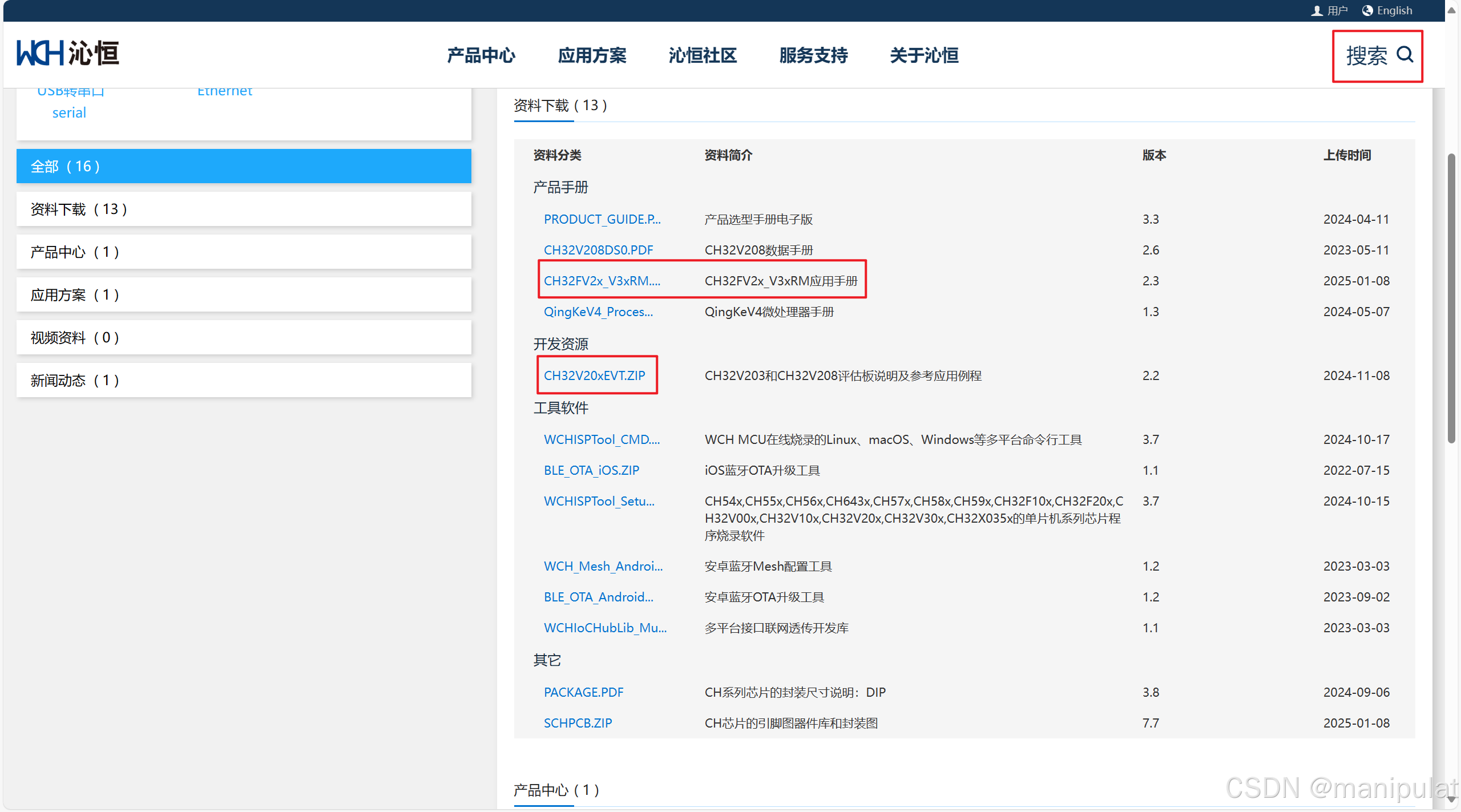

下载CH32V20xEVT.ZIP得到官方例程。上面框选的应用手册就是最长最全的那本，推荐下载。点击右上角的搜索可以查找CH32其他型号的配套资料。

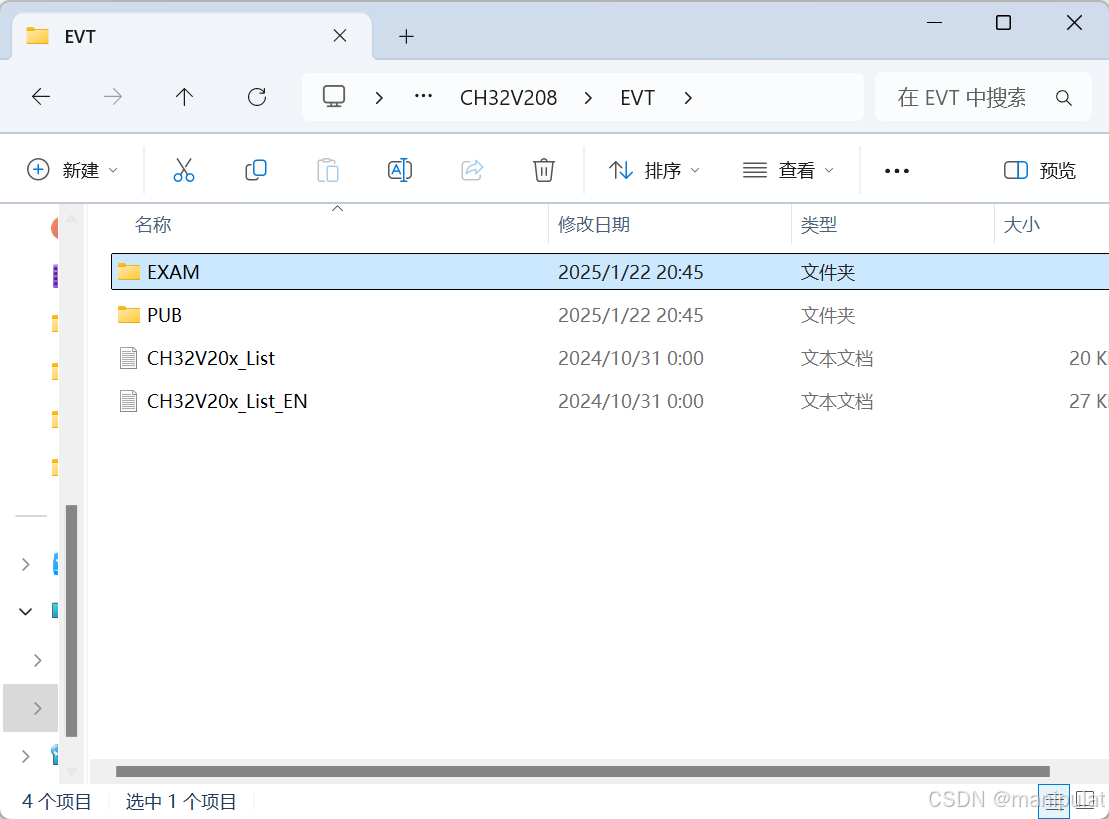

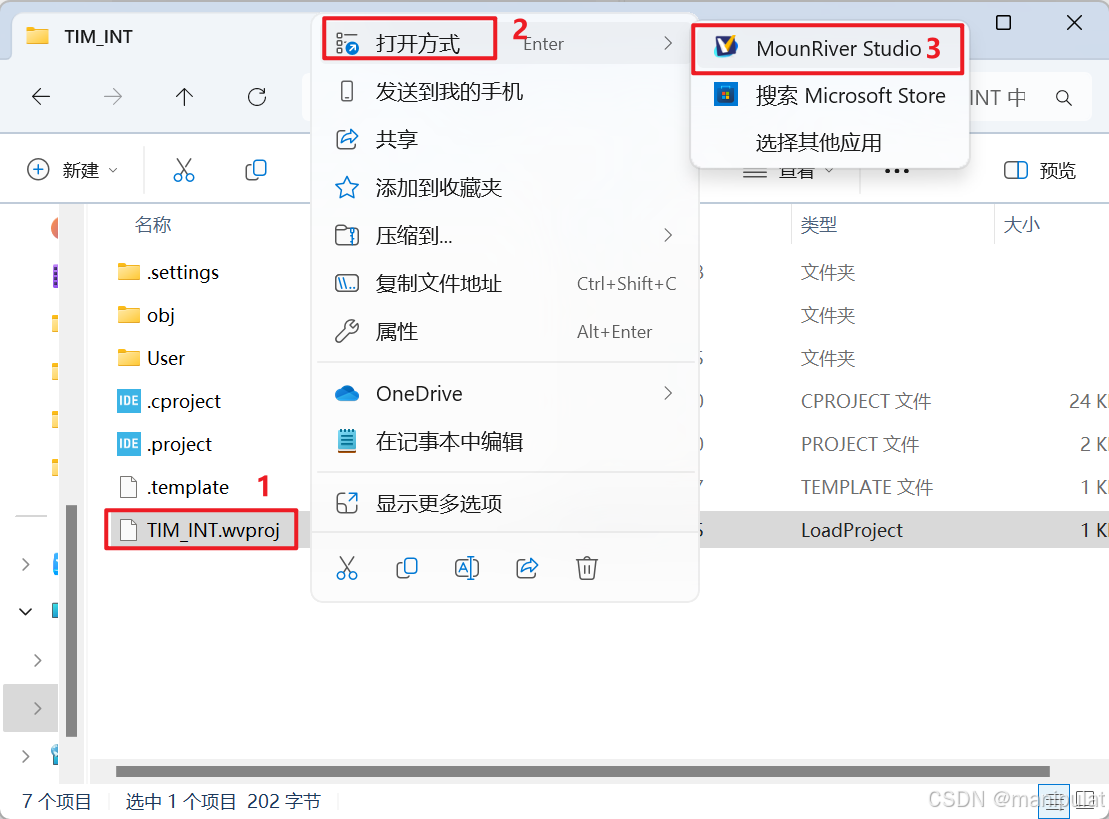

打开官方例程的EXAM，任选一个程序（以TIM下的TIM_INT为例）,用MounRiver打开.wvproj。

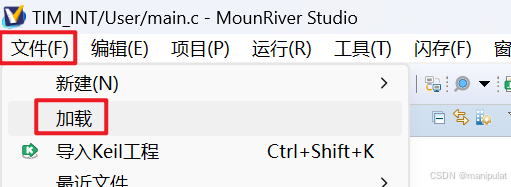

如果没有MounRiver选项，就选择其他应用，找到并点击电脑里MounRiver文件夹下的应用程序。或者从MounRiver的文件-加载中打开。

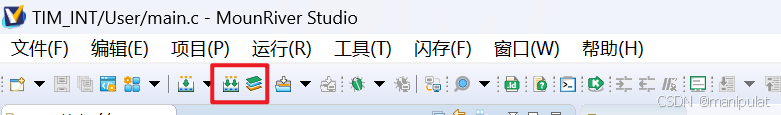

点击全部编译/全部构建，运行代码。

如果出现Error: no such file or directory请往下看，否则直接跳到3 WCHlink烧录！

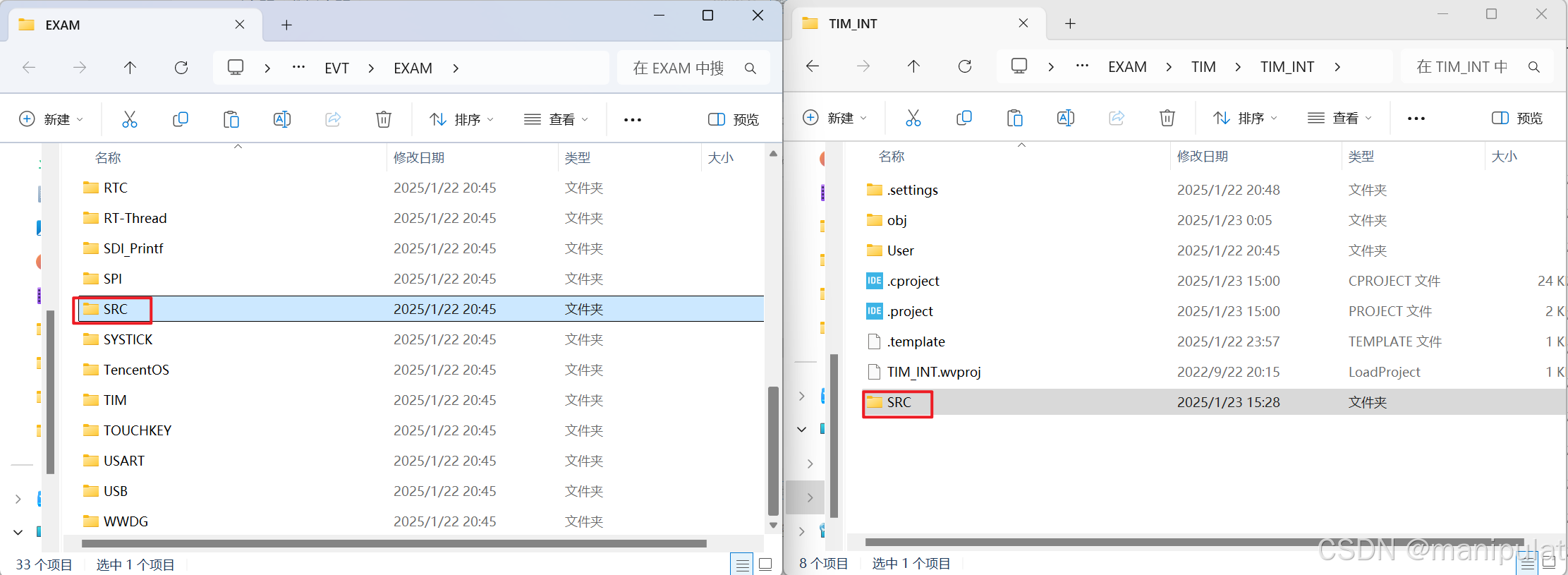

首次运行可能报错文件没找到。需要将EXAM的SRC复制到当前文件下。

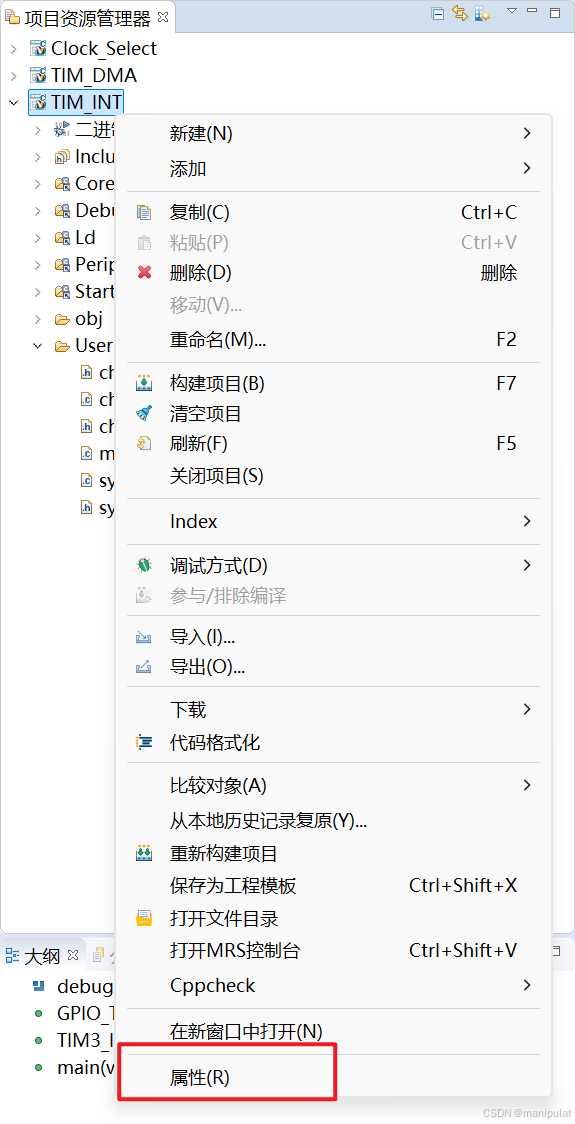

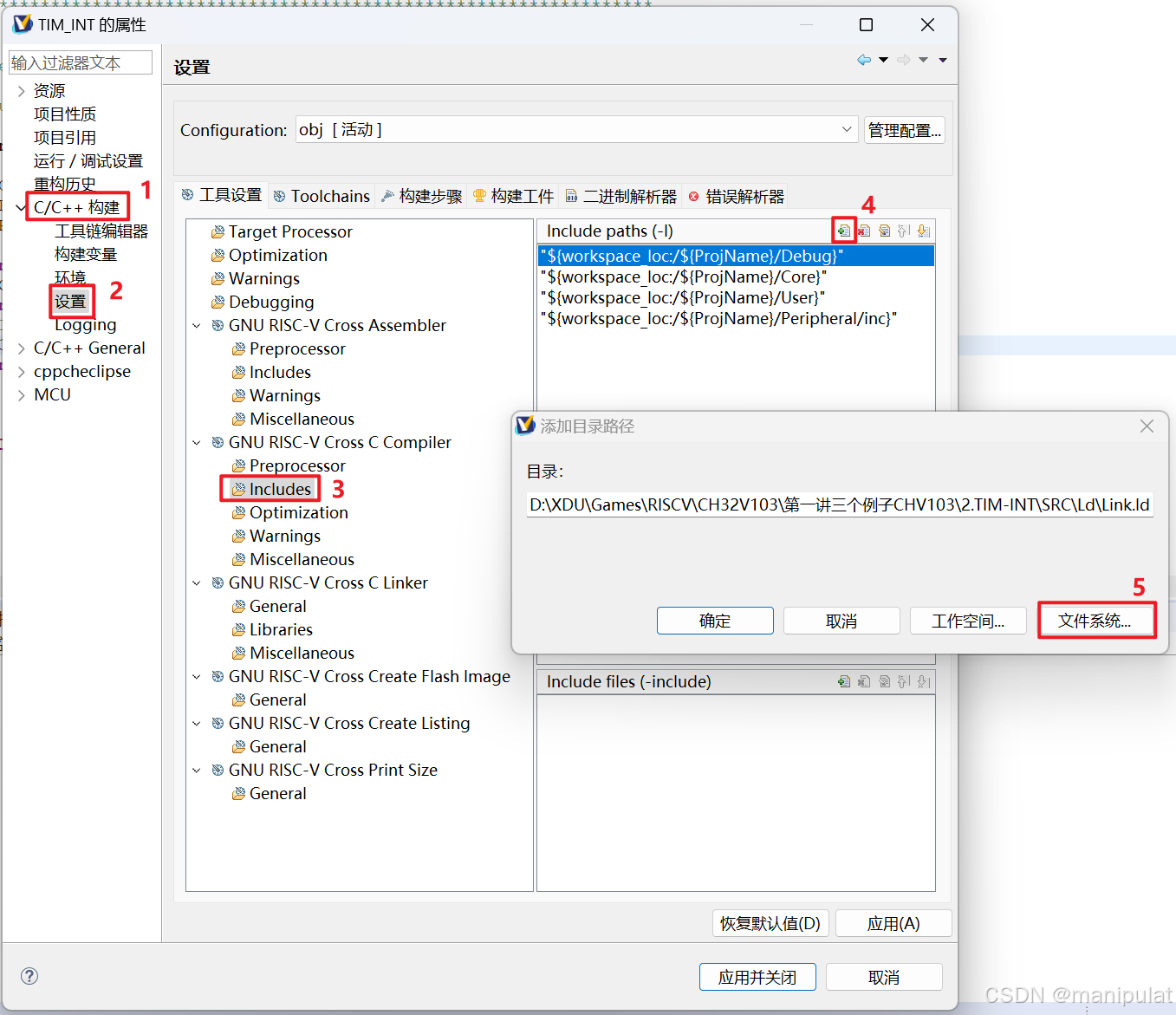

然后右击项目名，点击最下面的属性，并添加路径。

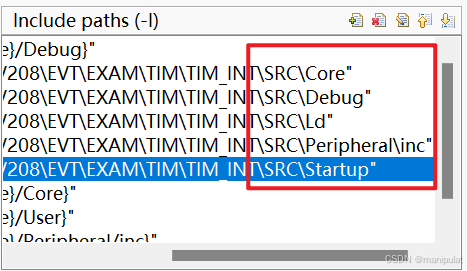

注意：编译器找路径只会往下找一次文件夹，所以应该分别添加SRC下层的五个文件夹的路径。

再次编译，编译通过。

3 WCHlink烧录

连线 ：  开发板 -> WCHLink

                CLK -> SWCLK

                DIO -> SWDIO

                GND -> GND

                VDD -> 3V3

                TXD -> RX

                RXD -> TX

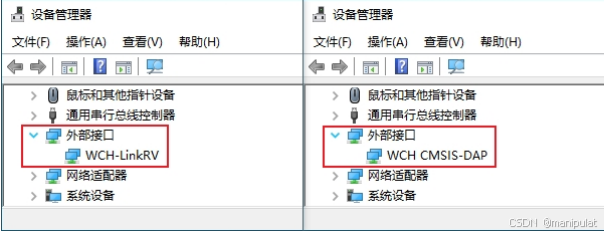

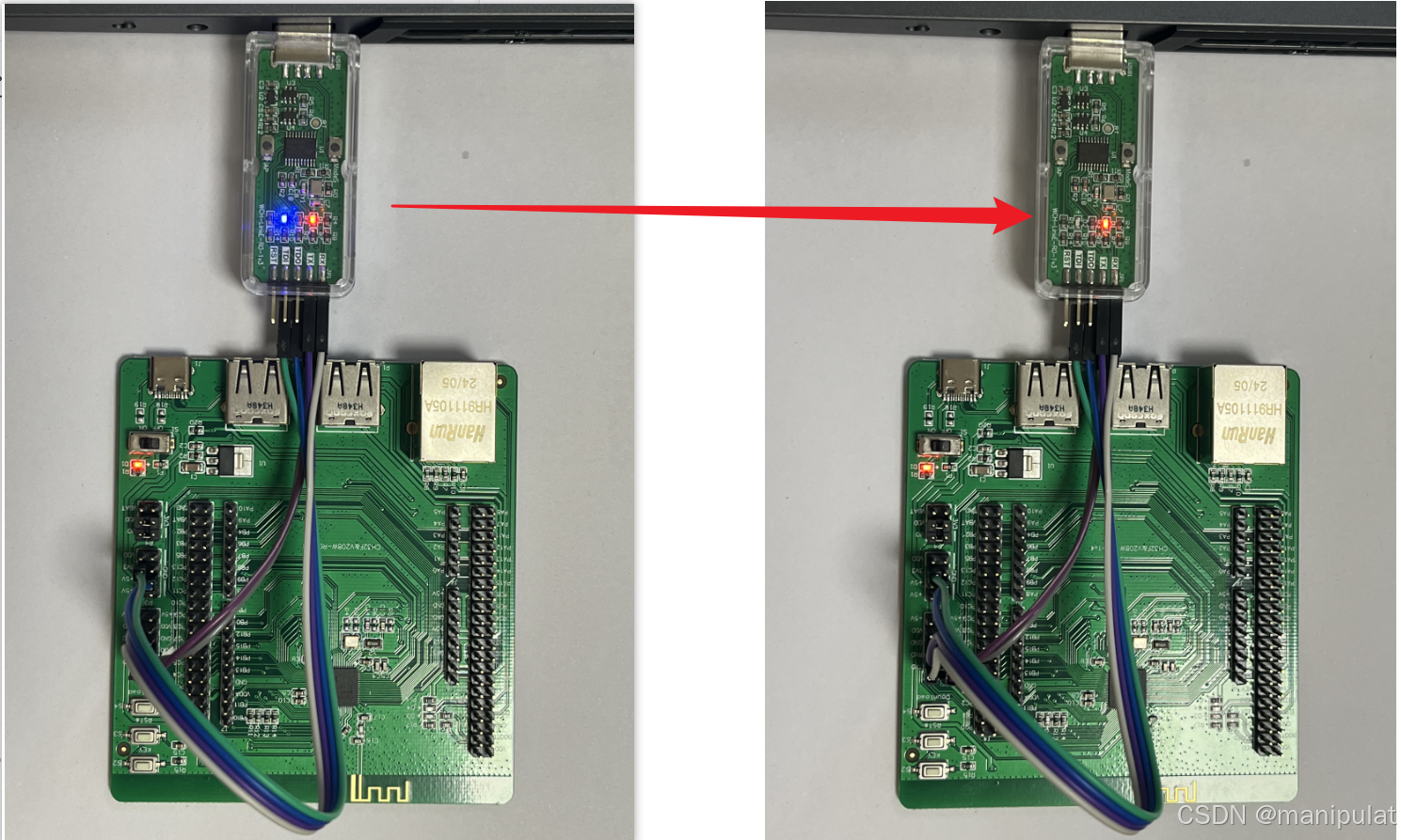

连接成功标志如下：

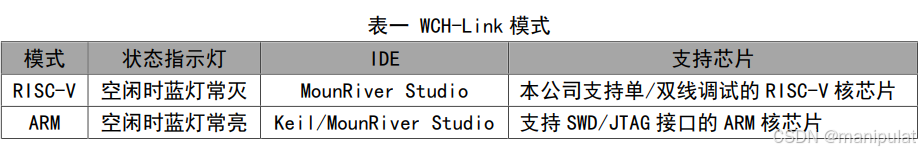

我们要用RISC-V架构，所以要消灭蓝灯。

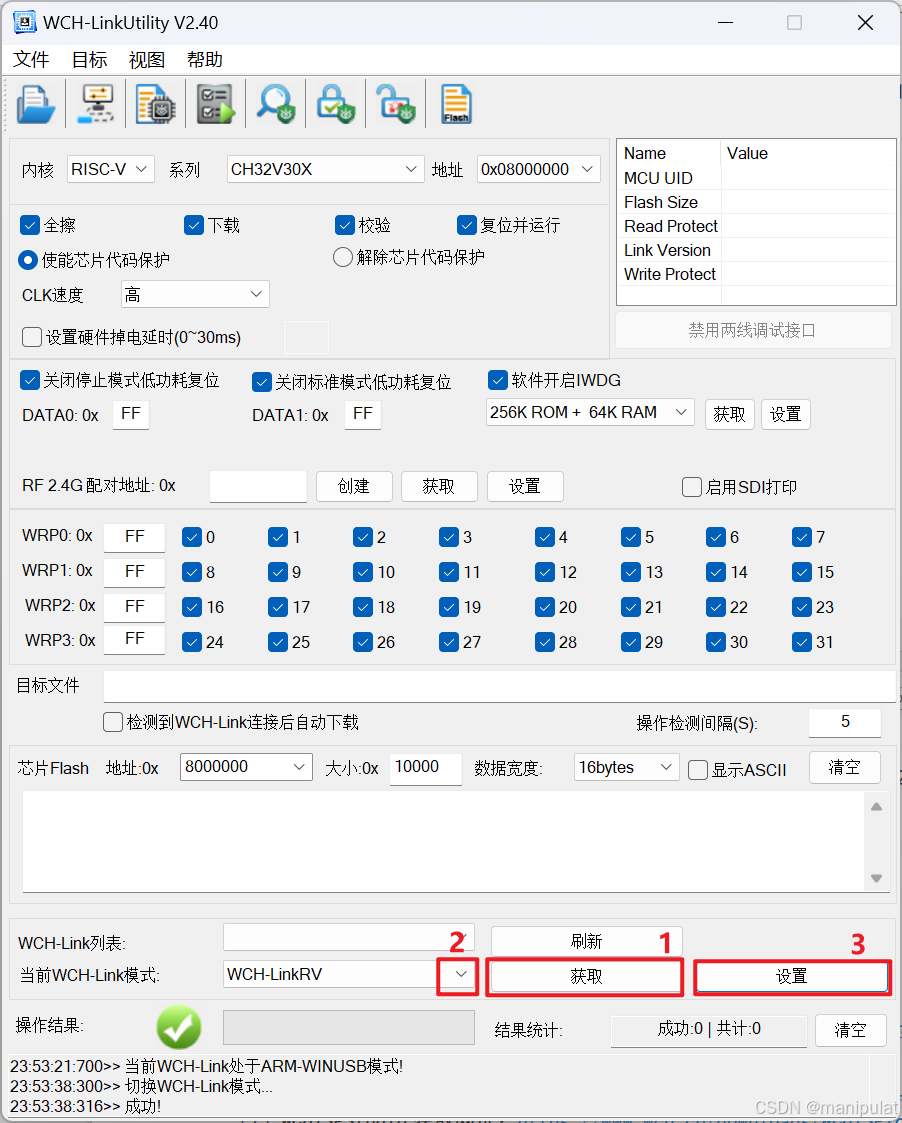

请下载WCH-LinkUtility，按图示操作即可【这是目前看到的最简便的方案】。如需WCH_Link进阶操作请看文档。

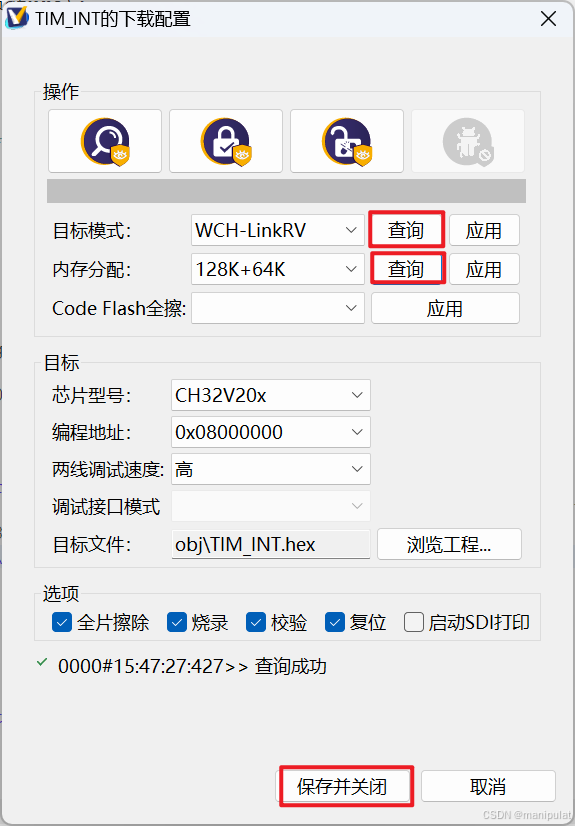

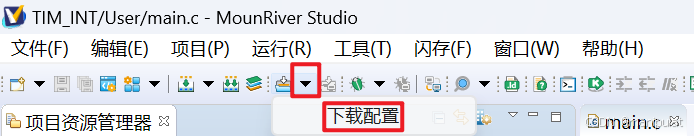

调到RISCV模式后，设置下载配置，

点击查询是可以查到的，如果没查到请在WCH-LinkUtility确定当前模式调到RV。

4 运行现象

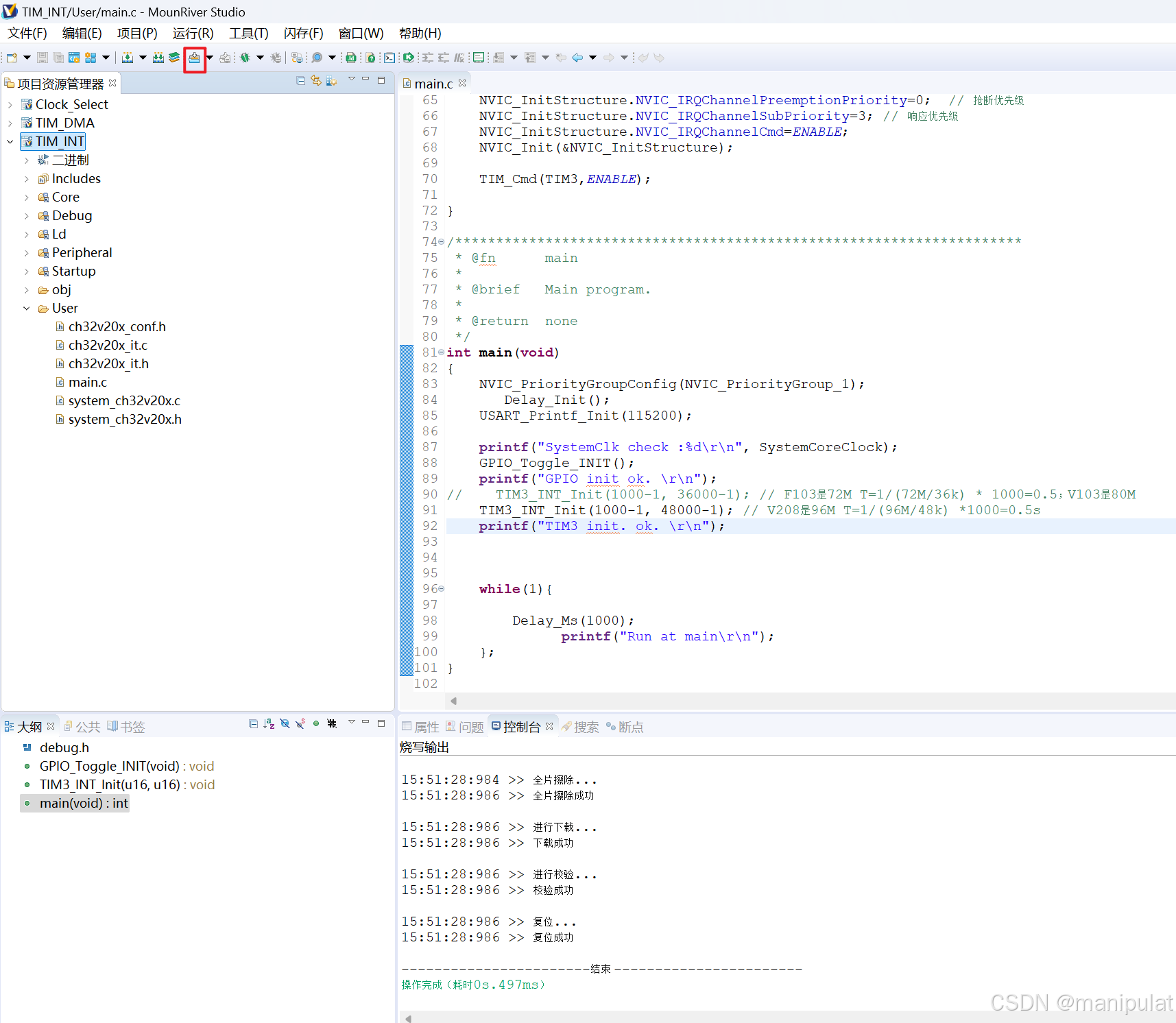

修改了例程，在主函数里每1秒打印一次 ‘run at main’，定时器每0.5s进一次中断，并打印 ‘TIM3 INTERRUPT’，烧录进V208。

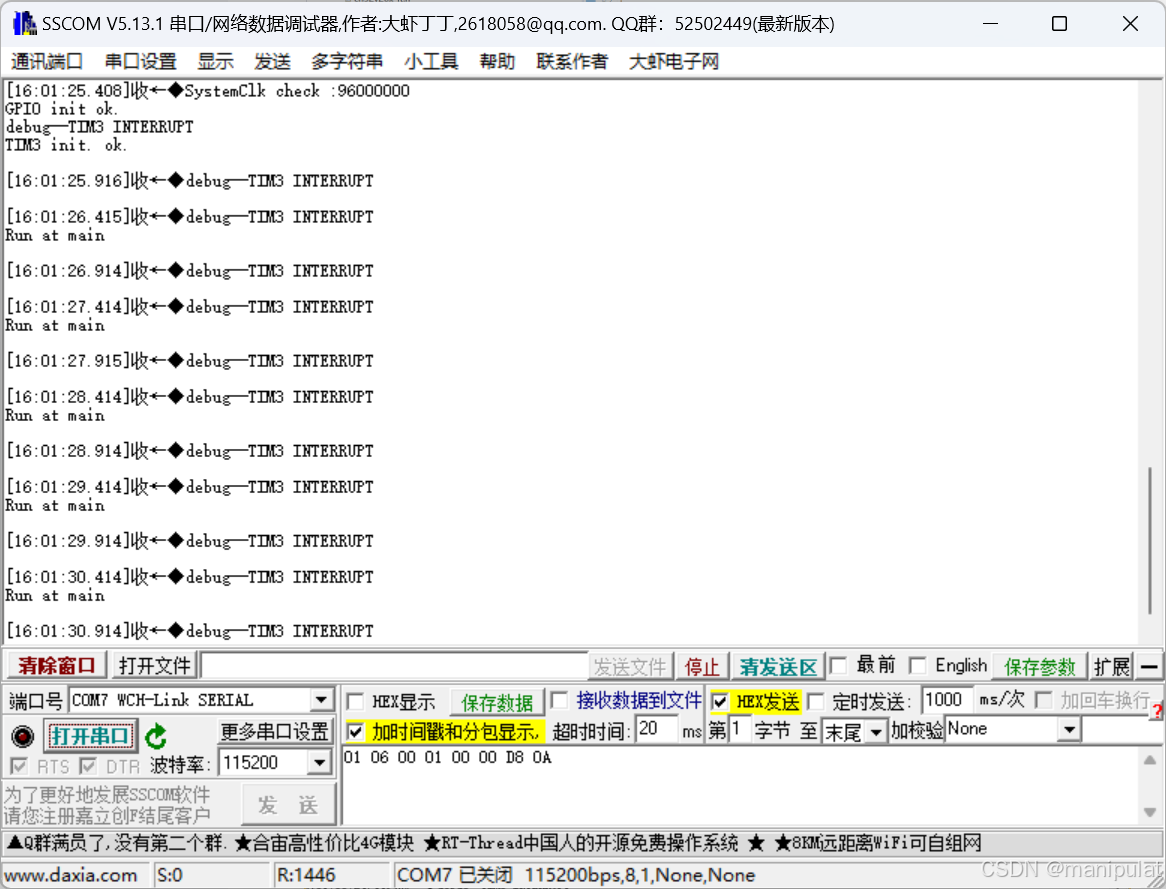

串口结果如下。

❀  完结撒花  ❀
