南京观海微电子---常用的控制电路

控制电路

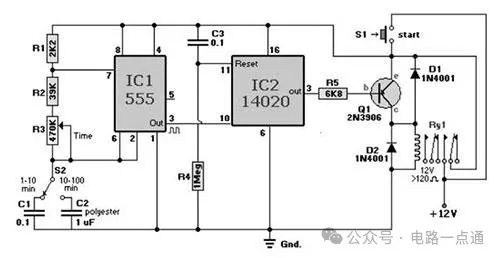

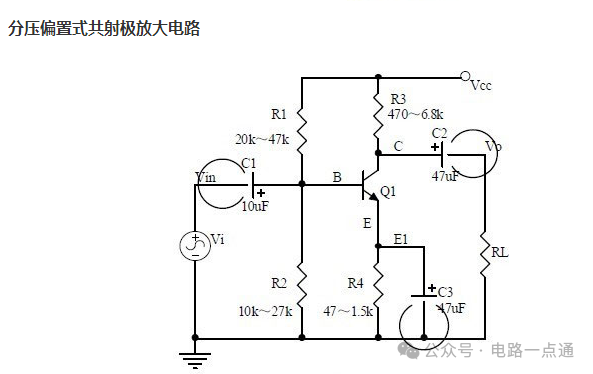

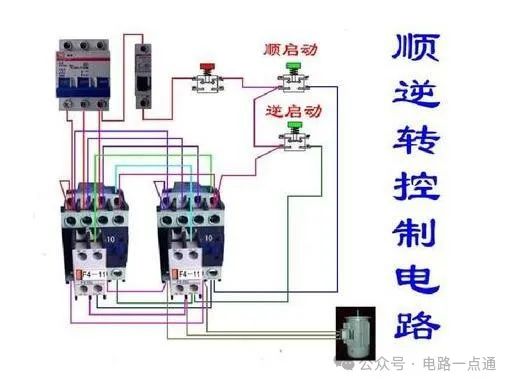

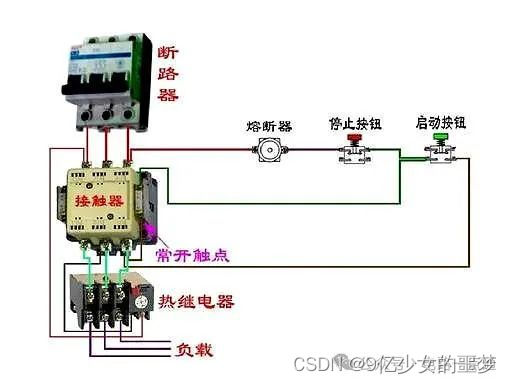

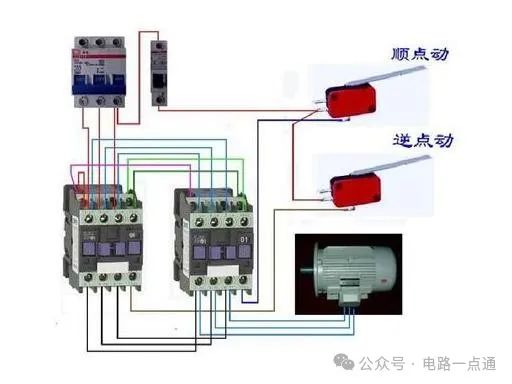

第一种：断路器+继电器+热继电器+熔断器+加急停+加启动按钮。

分析：断路器是用来合闸的，这玩意跟那种闸刀开关，也就是那种有两个，甚至三个刀片的合闸开关，其实是一个意思。只不过这种东西，安全。为什么安全？就这么大一坨塑料，扛个几千伏，没啥问题吧？老式的闸刀开关，你摸下它的外壳试试？

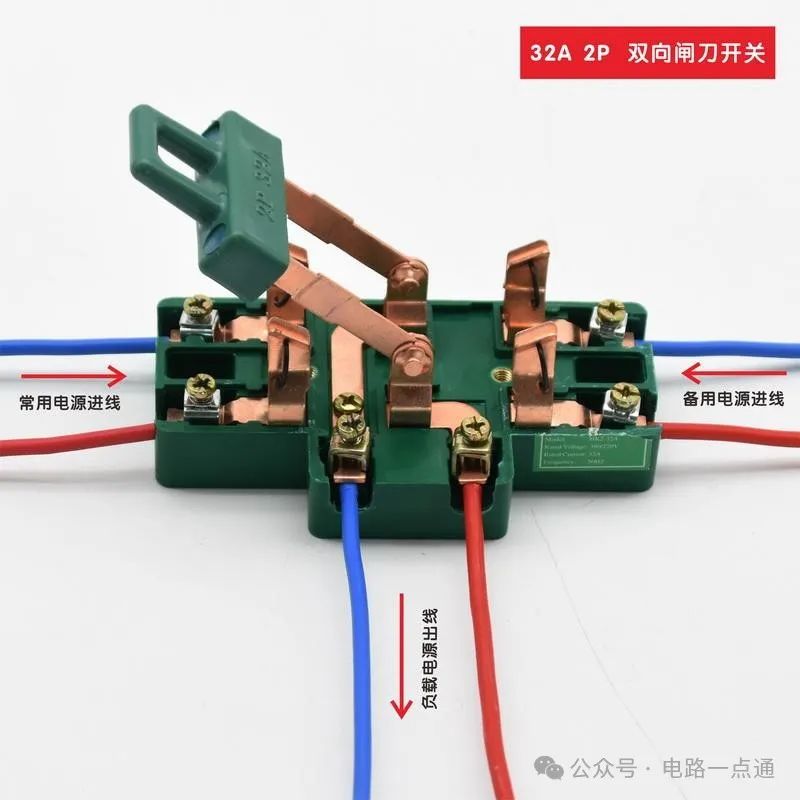

家用型，闸刀开关

接触器，其实就是个大电流开关，全名应该叫做交流接触器，

交流接触器常采用双端口电动灭弧、纵缝灭弧和栅片灭弧三种灭弧方法。用以消除动、静触头在分、合过程中产生的电弧。容量在10A 以上的接触器都有灭弧装置。交流接触器还有反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构、底座及接线柱等辅助部件。

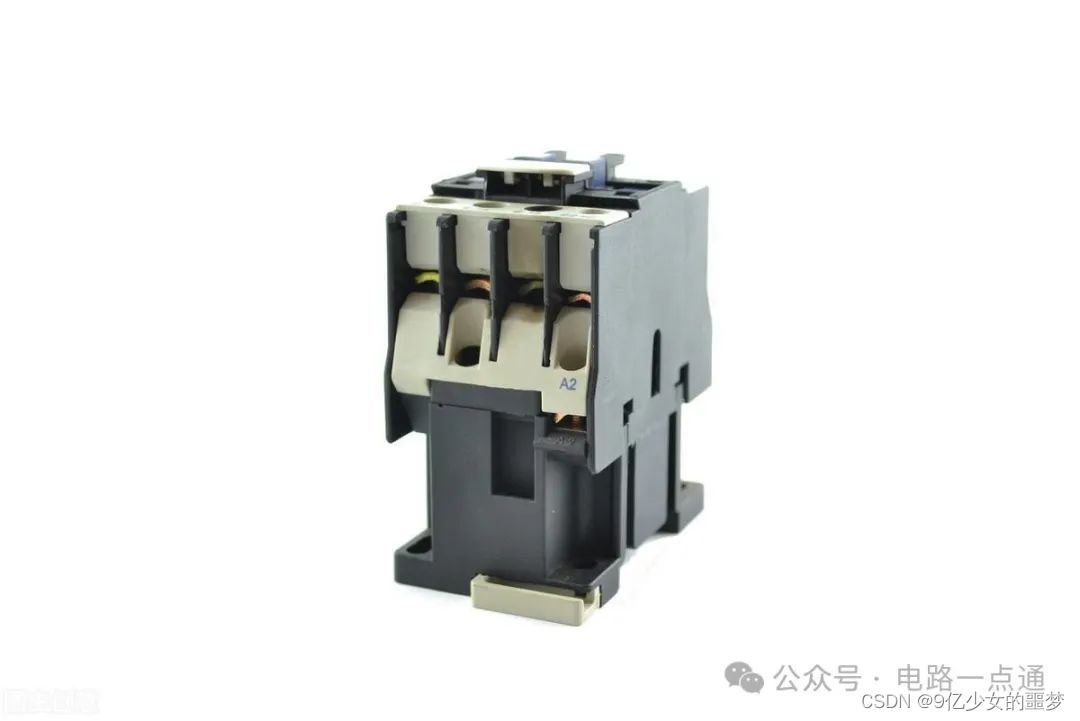

交流接触器

交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。交流接触器有两种工作状态: 失电状态(释放状态) 和得电状态(动作状态)。当吸引线圈通电后，使静铁芯产生电磁吸力，衔铁被吸合，与衔铁相连的连杆带动触头动作，使常闭触头断接触器处于得电状态;当吸引线圈断电时，电磁吸力消失，衔铁在复开，使常开触头闭合，位弹簧作用下释放，所有触头随之复位，接触器处于失电状态。

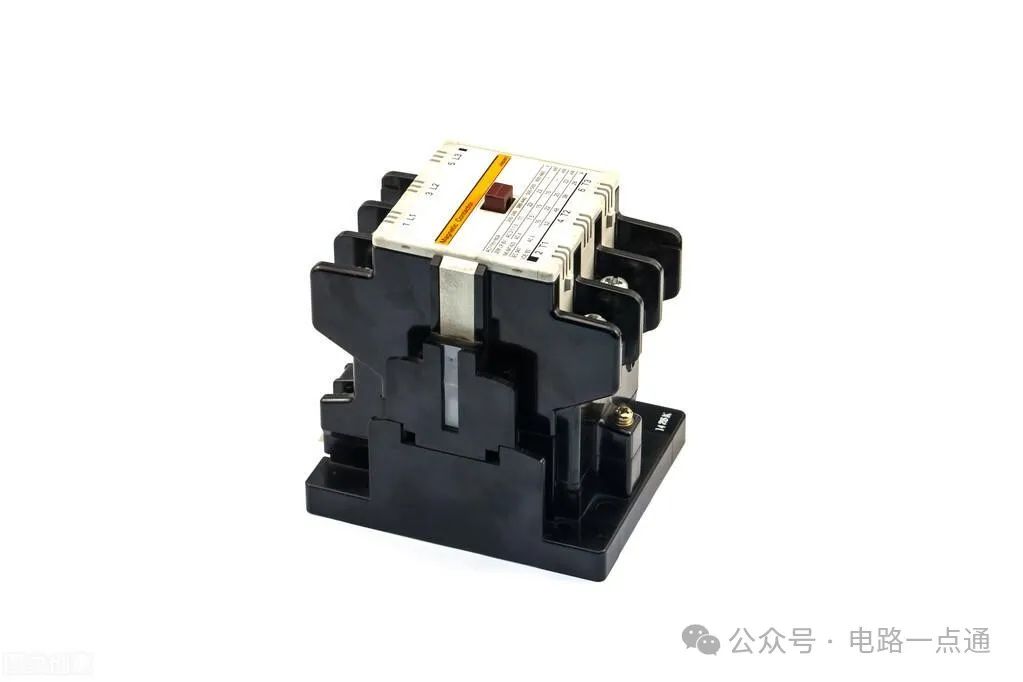

交流接触器

交流接触器，控制方式，其实是非常简单的，上面是常开，常闭触点，然后下面的一个线圈。意思就是，当下面的线圈，得电的时候里面那个继电器吸合，主回路上下两个触点接触。对于这个接触器就是，本来常开的变成了常闭，不对，应该说本来吸着的两片铜片，现在，分开了……

01

2

3

4

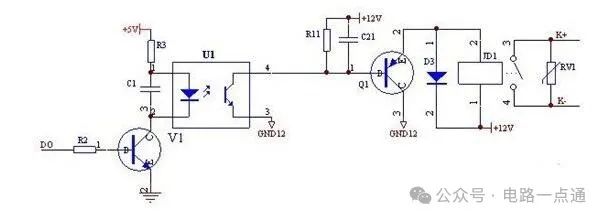

保护输出端处理

输入输出端采用光电隔离的方法，也是可以消除共模干扰，同时在保护继电器的的输出端并接压敏电阻，有效的提高了继电器的寿命，也降低了由于外部接触器动作对内部的干扰。
