针对Abaqus6.14中找不到Deformed shape options解决办法

最新推荐文章于 2025-05-11 12:05:05 发布

凌晨三点半的猫

最新推荐文章于 2025-05-11 12:05:05 发布

阅读量2.3k

点赞数 6

文章标签：经验分享

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/m0_72612723/article/details/128377224

版权

在高版本的Abaqus软件中，同时显现多个可视化结果图方法

在一些Abaqus软件教程中，results图同时显现的教程是这样写的：
单击窗口右下角的Deformed Shape Options，在弹出的对话框中选择Superimpose undeformed plot（覆盖未变形图），单击OK按钮，看到变形图和未变形图的模型一起显示出来。
然而在高版本的Abaqus软件里，此功能已经演变为：

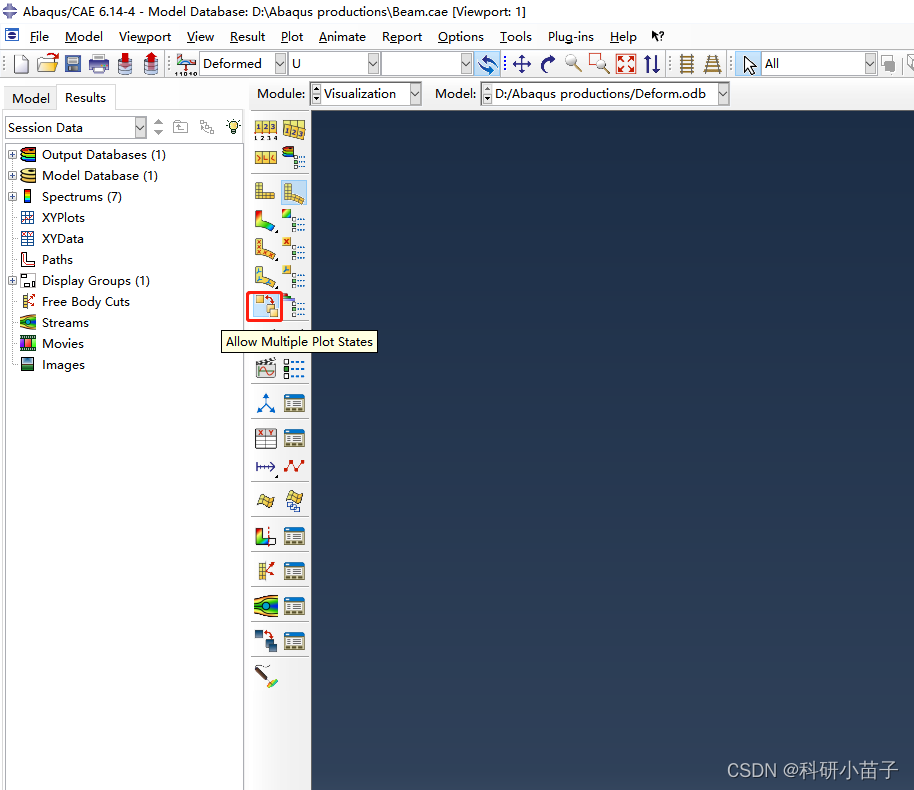

先点击左侧Allow Multiple Plot States图标，再同时点Plot Undeformed Shape和Plot Deformed Shape图标或者其他云纹结果图

在这里插入图片描述
