- 本文基于abaqus6.12
在abaqus软件中创建梁模型，添加指定的属性，设定边界条件为一侧固定，施加变化的线载荷，进行有限元仿真，分析端部节点位移。
整个过程大致可分为建模、添加属性、定义截面、创建网格、创建分析步、创建梁末端位移输出、施加载荷、分析八步，最后附了一些常用的查看结果方法。
多图预警
一、建模
1、新建模型
左侧model，新建模型【Create】

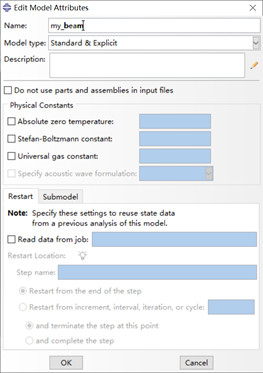

修改名字（如果需要的话），点击ok

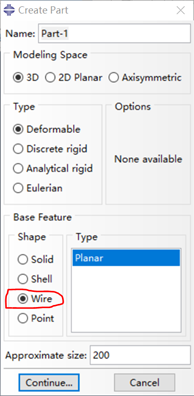

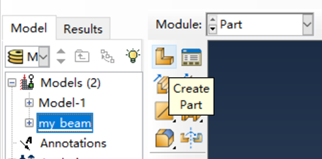

选中刚才的模型，点击工具栏第一个：创建部件【create part】
shape选择wire，continue

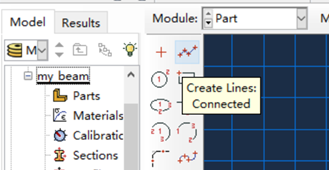

点击工具栏第二个：创建线【create lines：connected】
为了获得指定长度的梁模型，第一个点最好选在原点，在左下方控制栏输入第二个点坐标。
点击×取消下一个点的选取
点鼠标中键或者按esc退出编辑并点击【done】
二、添加属性

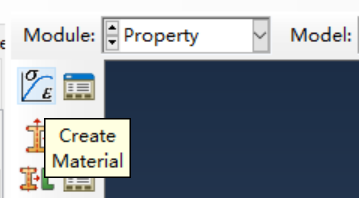

模块选择属性【Property】，点击工具栏第一个创建材料【Create Material】

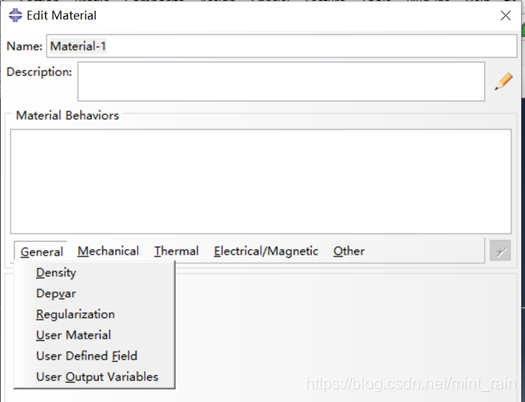

修改名字（如果需要的话），在通用【General】界面选择密度【Density】（第一个）

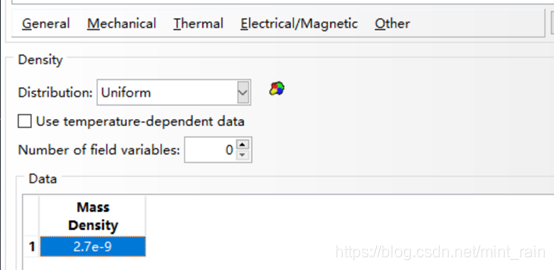

在密度界面按需填写质量密度【Mass Density】（2.7e-009）

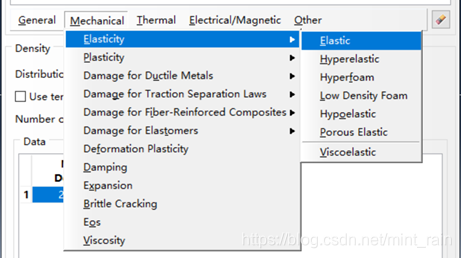

在第二个力学【Elasticity】界面选择弹性【Elasticity】-弹性【Elastic】。

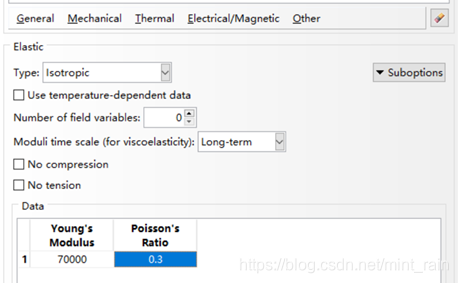

输入需要的弹性模量（70000MPa）和泊松比（0.3）

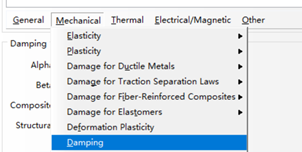

在力学【Elasticity】界面选择阻尼【Damping】

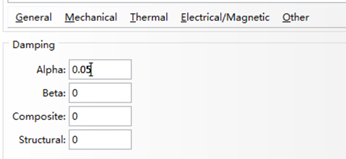

设置阻尼比【Alpha】（0.05）
设置完成后点确定【OK】。
三、定义截面
选择菜单栏第一列第二个：创建截面【Create Section】
类别选择梁【Beam】，点继续【Continue】

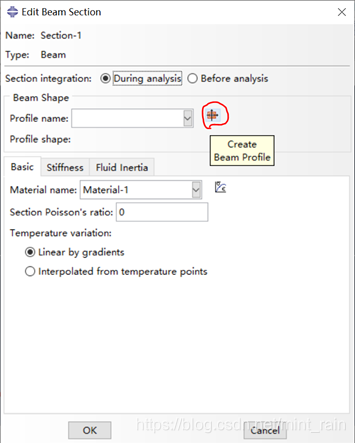

点击剖面名称后面的创建梁截面剖面【Create Beam Profile】

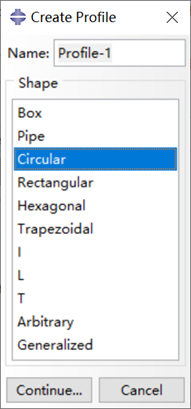

在创建剖面窗口，类型选圆形【Circular】，继续【Continue】
在编辑剖面窗口，设置半径（0.1mm），点击确定（OK）。
此时返回创建截面的窗口，再次点击确定。
在工具栏选择第一列第三个：指派截面【Assign Section】
选中刚才创建的梁，点掉下方的创建集合【Create Set】，点击done。
在编辑截面指派窗口直接点确定（回到主界面后模型变成绿色）
第二列第五个，指派梁方向【Assign Beam Orientation】
或者也可以通过顶部菜单栏，指派【Assign】-梁截面方向【Beam Section Orientation】
选择要指派梁截面方向的区域：选中整个梁（变为红色），完成【done】
使用默认方向，单击鼠标中键
确定【OK】
四、创建网格
模块选择网格【Mesh】，对象【Object】选择部件【Part】（保持默认）
点击菜单栏第一个种子部件【Seed Part】
在全局种子窗口，根据划分网格的个数计算近似全局尺寸【Approximate global size】，如之前设计的长度为22mm，划分为十段，所以这里填2.2，设置完点应用【Apply】
菜单栏选择指派单元类型【Assign Element Type】
族【Family】选择梁【Beam】（保持默认），点确定
工具栏第一列第二个：为部件划分网格【Mesh Part】
下方出现是否为部件划分网格，选择yes，此时部件变为蓝色
五、创建分析步
模式选择装配【Assembly】
点菜单栏第一个：将部件实例化【Instance Part】
创建实例窗口，选择之前建的部件，点确定
左侧菜单栏，找到刚才创建的模型，点开其下的装配【Assembly】菜单，找到集【Set】，右键，创建集【Create Set】
创建集窗口，修改名称（需要的话），类型【Type】选择结点【Node】，继续【continue】
为集合选择结点：在点击图上最右端结点，点击完成【done】
模式选择分析步【Step】
点击菜单栏第一个：创建分析步【Create Step】
创建分析步窗口，类型选择动力，隐式【Dynamic, Implicit】，继续【continue】
编辑分析步窗口，基本信息【Basic】：按需设置时间长度（0.05），打开几何非线性【Nigeom-On】
增量【Incrementation】：增大最大增量步数【Maximum number of increments】（尽量加大就行，此处设置为1000000），增量步大小设置小点，初始0.01（0.0001），最小1E-12（5E-012），确定【OK】。
六、创建梁末端位移输出
点击菜单栏第一列第三个：创建历程输出【Create History Output】
创建历程窗口，改名称（需要的话），继续【continue】
编辑历程输出请求窗口：作用域【Domain】选择集【Set】，频率【Frequency】的n改为1，输出变量【Output variables】选择位移/速度/加速度【Displacement/Velocity/ Acceleration】，六个自由度的平移和转动【Translations and rotations】
还可以选上体积/厚度/坐标【Volume/Thickness/Coordinates】下的当前结点坐标【COORD, Current nodal coordinates】。
在上方窗口可以看到所有现在选定的输出，确认无误后点击OK。
菜单栏第二列第三个：历程输出管理器【History Output Manager】
历程输出请求管理器窗口：双击刚才创建的历程
一些刚才没设置好的可以现在补上，完成后点ok
把第一个默认输出也双击打开频率改为1。
完成后关闭历程输出请求管理器窗口（如上图）。
菜单栏选择第二列第二个：场输出管理器【Field Output Manager】
场输出请求管理器窗口，双击默认的场输出
频率【Frequency】从10改成1，确定【OK】，关闭场输出请求管理器窗口。
七、施加载荷
模式选择载荷【Load】
菜单栏第一列第二个：创建边界条件【Create Boundary Condition】
创建边界条件窗口，（保持默认直接continue），即类别【Category】为力学【Mechanical】，可用于所选分析步的类型【Types for Selected Step】，选择对称/反对称/完全固定【Symmetry/Antisymmetric/Encastre】。
选择要施加边界条件的区域：选择左边的点作为边界点，done
编辑边界条件窗口：选择最后一项：完全固定【ENCASTER】，点OK
菜单栏第一个：创建载荷【Create Load】
创建载荷窗口：可用于所选分析步的类型【Types for Selected Step】选择线载荷【Line load】，继续【continue】
为载荷选择体：选中梁（变为红色），完成【done】
编辑载荷窗口：分量1、分量2、分量3分别为xyz轴分量，之前设置的以竖直向上为正方向，所以施加竖直向下方向幅值为0.001的载荷需要在分量2输入-0.001。
因为施加的力有变化，点击幅值【Amplitude】右边的创建幅值曲线【Create Amplitude】
类型【Type】保持默认为表【Tabular】，继续【continue】
编辑幅值窗口：按需设置幅值，表的大小不够的话，右键插入新行。完成后点确定【OK】
按作业要求的数值：
幅值【Amplitude】选择刚才创建的曲线，确定【OK】
八、分析
模块选择作业【Job】
选择第一个创建作业【Create Job】
选择要创建作业的模型，继续【continue】
编辑作业窗口：可以在并行【Parallelization】栏点击使用多个处理器【Use multiple processors】，可以加上GPU加速（可能会出问题，建议不要），也可以两个都不要，选好后【OK】
第二列第一个：作业管理器【Job Manager】
依次点击右侧的写入【Write Input】，数据检查【Data Check】，提交【Submit】
提交过程中可以点击监视【Monitor】查看过程。
完成后点结果【Result】
九、查看结果
为了方便查看，打开视图【View】-工具栏【Toolbars】-视图【Views】窗口
可以通过此窗口调整显示的视图
第一列第四个：在变形图上绘制云图【Plot Contours on Deformed Shape】
可以看到输出数据：
点击动画：时间历程【Animate: Time History】可以看到动态效果
效果不明显可以点击顶部菜单栏的选项【Options】-通用【Common】
变形缩放系数【Deformation Scale Factor】，选择一致【Uniform】，把这个数值改大一点（1000），确定【OK】
就可以看到明显的摆动效果：
可以通过右上角状态栏控制仿真的暂停、运行、回到起始
画出最后一点的位移-时间关系图：
工具栏的创建XY数据【Create XY Data】
创建XY数据窗口：直接继续【continue】（保持默认的历程变量输出【OBD history output】）
变量选择y方向（U2）的位移，点击绘制【Plot】
关闭【dismiss】刚才的窗口，可以看到绘制的位移-时间曲线（这个不是按照上述操作出来应有的曲线，我做第一遍的截图的时候长度写错了，后来这张图忘了换了。）
可能。大概。也许。长得和这张差不多……？（这张幅值错了，不小心十倍了）
导出数据：顶部菜单栏Plug-ins-Tools-Excel Utilities
选择需要导出的数据，Apply后会跳出有数据Excel窗口
导出的数据：
