Windows 图形显示驱动开发-WDDM 3.1- 与 KMD 共享后备存储

WDDM 图形分配和后备存储

WDDM 模型中的每个图形分配都有一个后备存储。 当 UMD 调用 Dxgkrnl 的 D3DKMTCreateAllocation 函数时，会创建图形分配。 UMD 为此分配传递专用数据，Dxgkrnl 通过调用 DxgkddiCreateAllocation 将其传递给 KMD。 KMD 将所需的分配标志返回给 Dxgkrnl。

检查功能可用性

为检查后备存储共享功能是否可用，KMD 必须首先调用以下回调之一，且将 FeatureId 设置为DXGK_FEATURE_SHARE_BACKING_STORE_WITH_KMD：

• DXGKCB_QUERYFEATURESUPPORT（从 WDDM 2.9 开始提供）
• DXGKCB_ISFEATUREENABLED

只有当回调成功并且 Enable 设置为 TRUE 时，才能使用该功能。

DXGK_FEATURE_ID 枚举值标识 WDDM 功能。

语法

typedef enum _DXGK_FEATURE_ID {
  DXGK_FEATURE_HWSCH,
  DXGK_FEATURE_HWFLIPQUEUE,
  DXGK_FEATURE_LDA_GPUPV,
  DXGK_FEATURE_KMD_SIGNAL_CPU_EVENT,
  DXGK_FEATURE_USER_MODE_SUBMISSION,
  DXGK_FEATURE_SHARE_BACKING_STORE_WITH_KMD,
  DXGK_FEATURE_SAMPLE,
  DXGK_FEATURE_PAGE_BASED_MEMORY_MANAGER,
  DXGK_FEATURE_KERNEL_MODE_TESTING,
  DXGK_FEATURE_64K_PT_DEMOTION_FIX,
  DXGK_FEATURE_GPUPV_PRESENT_HWQUEUE,
  DXGK_FEATURE_GPUVAIOMMU,
  DXGK_FEATURE_NATIVE_FENCE,
  DXGK_FEATURE_QUERYSTATISTICS_EXTENSIONS
} DXGK_FEATURE_ID;

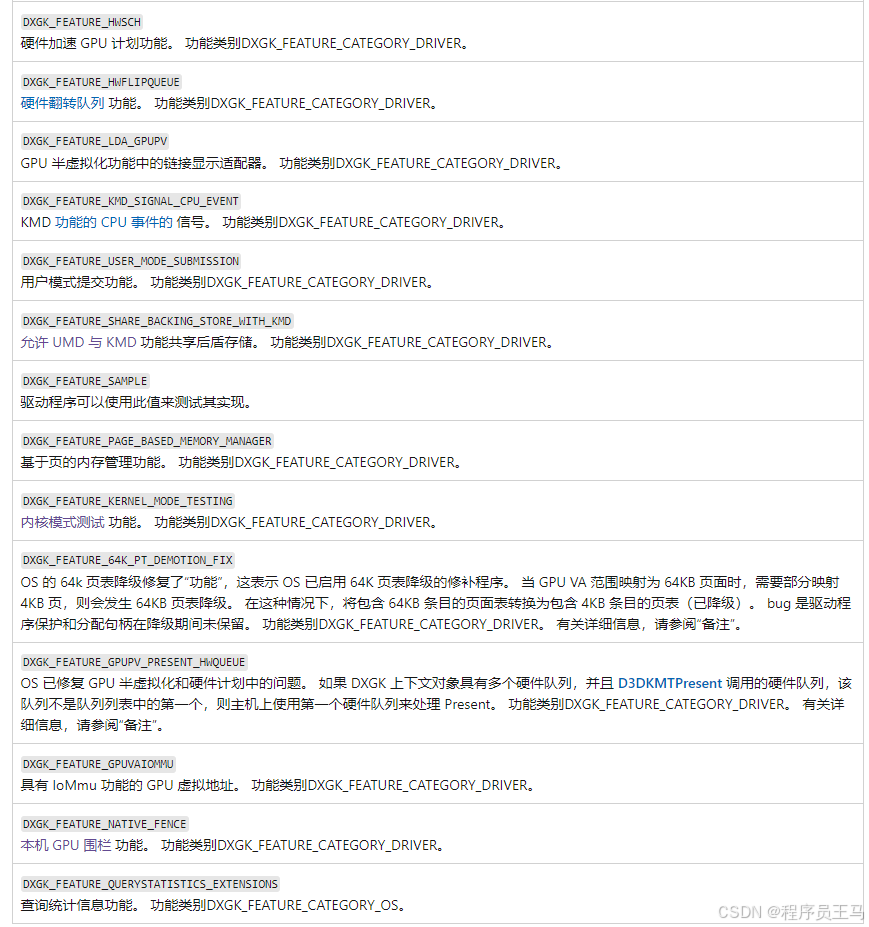

常数

言论
WDDM 功能由其功能 ID（DXGK_FEATURE_ID）标识，由以下组成：

• 标识功能的类别 ID 的 DXGK_FEATURE_CATEGORY 值。 此信息存储在 DXGK_FEATURE_ID的前四位。
• 标识特征本身的 DXGK_DRIVER_FEATURE 值。

由于原始功能实现未对功能 ID 进行分类，因此必须保留类别 0 中定义的少数功能 ID 以实现向后兼容性，但不是驱动程序功能。 这适用于以下功能 ID：

• DXGK_FEATURE_64K_PT_DEMOTION_FIX
• DXGK_FEATURE_GPUPV_PRESENT_HWQUEUE
• DXGK_DRIVER_FEATURE_RESERVED_1到DXGK_DRIVER_FEATURE_RESERVED_25范围内的所有功能 ID

这些功能 ID 表示已在旧版 OS 版本中定义或实现的功能，并且现有软件检查必须能够继续由这些 ID 查询这些功能。 无需驱动程序即可实现对其中任何功能 ID 的支持。

功能流

一旦 KMD 成功确定启用了该功能，UMD 就会调用 D3DKMTCreateAllocation 来创建共享的 CPU 可见分配，并通过专用数据指示 KMD 必须与 KMD 共享该分配。 在此调用过程中，会发生以下情况：

• 当 OS 调用 KMD 的 DxgkddiCreateAllocation 回调时，KMD 设置 DXGK_ALLOCATIONINFOFLAGS2 的 ShareBackingStoreWithKmd 标志。 如果未启用该功能，则 KMD 不得设置 ShareBackingStoreWithKmd 标志。
• Dxgkrnl 调用 DXGKDDI_SETALLOCATIONBACKINGSTORE DDI，为 KMD 提供分配后备存储的内核模式地址。
• UMD 调用 D3DKMTLock2，以获取分配的用户模式地址。

 分配的属性

以这种方式创建的分配必须具有以下属性：

1. 只允许在系统内存段中进行分配。
2. 分配必须以共享的方式创建。
3. 分配不能使用现有的系统内存作为后备存储。
4. UMD 可以对常规分配执行任何操作。

• UMD 调用 D3DKMTLock2，以获取指向分配的指针。
• UMD 调用 D3DKMTMakeResident，以使得 GPU 可访问该分配。
