window 显示驱动开发-显示微型端口驱动程序的线程和同步模型

通常，KMD) (显示微型端口驱动程序是可重入的。 也就是说，KMD 中可以同时存在多个线程。 但是，某些对 KMD 的调用不应是可重入的，因为它们要么访问图形硬件，要么访问全局跨线程数据结构。

尽管无法在按调用级别选择重入性或非进入性，但 WDDM 会预先分配每个调用的同步级别，这些级别准确定义了驱动程序对调用的预期。 这些同步级别如下所示：

1. 线程处理和同步级别三
2. 线程和同步级别二
3. 线程处理和同步级别 1
4. 线程和同步级别为零
5. 线程同步和 TDR

 一、同步级别定义矩阵

同步级别	线程安全要求	典型调用场景	硬件访问权限
Level 3	完全非可重入	DxgkDdiSetVidPnSourceAddress	直接操作CRTC寄存器
Level 2	每设备单线程	DxgkDdiSubmitCommand	命令DMA缓冲区提交
Level 1	每上下文多线程	DxgkDdiPatch	资源描述符更新
Level 0	完全可重入	DxgkDdiQueryAdapterInfo	仅内存读取
TDR	系统级独占访问	DxgkDdiResetFromTimeout	全设备复位

二、各级别实现规范

2.1 Level 3实现（硬件关键区）

NTSTATUS DxgkDdiSetVidPnSourceAddress(
    _In_ CONST HANDLE hContext,
    _In_ DXGKARG_SETVIDPNSOURCEADDRESS* pArgs)
{
    // 自动获取设备级锁（DXGKRNL提供）
    DXGKRNL_DEVICE_LOCK lock(hDevice);

    // 直接写硬件寄存器
    WRITE_REGISTER_ULONG(
        pDevExt->pRegisters + CRTC_OFFSET,
        pArgs->PrimaryAddress);

    return STATUS_SUCCESS;
}

锁特性：

• 自旋锁实现（KeAcquireSpinLock）
• 禁止嵌套调用同一设备其他Level 3函数

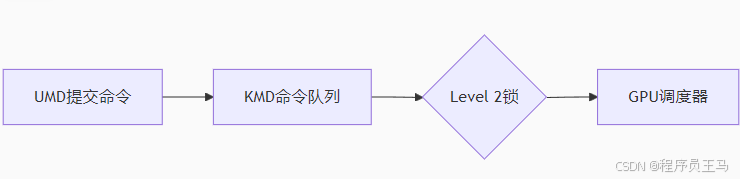

2.2 Level 2同步（每设备单线程）

实现要点：

• 使用FAST_MUTEX保护设备全局状态
• 允许与Level 1调用并行

2.3 TDR特殊处理

void DxgkDdiResetFromTimeout(_In_ PVOID pContext) {
    // 获取系统级TDR锁
    KeEnterCriticalRegion();
    ExAcquirePushLockExclusive(&gTdrLock);

    // 强制终止所有设备上下文
    ForEachContext(CTX_TERMINATE);

    // 硬件冷复位
    ResetGPU(pDevExt);

    ExReleasePushLockExclusive(&gTdrLock);
    KeLeaveCriticalRegion();
}

三、死锁预防策略

3.1 锁层级规则

TDR Lock (最高)
  │
  └─ Level 3 Device Lock
      │
      └─ Level 2 Fast Mutex
          │
          └─ Level 1 Context SpinLock

3.2 超时机制

#define LEVEL2_TIMEOUT_MS 500
LARGE_INTEGER timeout;
timeout.QuadPart = -LEVEL2_TIMEOUT_MS * 10000LL;

if (!ExTryAcquireFastMutex(&pDevExt->Level2Mutex, timeout)) {
    TriggerTimeoutDetection();
}

四、调试辅助

4.1 WinDbg扩展命令

!dxgkd.synclevel 0x1  // 显示设备1的锁状态
!deadlock detect      // 分析锁依赖环

4.2 ETW事件标记

EventWriteDXGK_SYNCLEVEL_ENTER(
    pDevExt->DeviceHandle,
    CurrentIrql(),
    CallbackType);

五、版本兼容性

WDDM版本	新增约束
1.2	明确Level 2必须支持并发Present
2.0	引入Level 1每上下文细粒度锁
2.5	TDR锁增加CPU核心亲和性限制

六、性能优化

6.1 锁选择策略

临界区长度	推荐锁类型
<1μs	KSPIN_LOCK
1-100μs	FAST_MUTEX
>100μs	EX_PUSH_LOCK

6.2锁模式示例

// Level 0查询优化
volatile LONG* pCounter = (volatile LONG*)pStats;
InterlockedIncrement(pCounter);

无附录：同步级别判定流程图

​​​​​​​​graph TD
    A[回调进入] --> B{是否操作硬件?}
    B -->|是| C[Level 3]
    B -->|否| D{修改全局状态?}
    D -->|是| E[Level 2]
    D -->|否| F{上下文相关?}
    F -->|是| G[Level 1]
    F -->|否| H[Level 0]
