单片机原理与应用：红黄绿交通灯

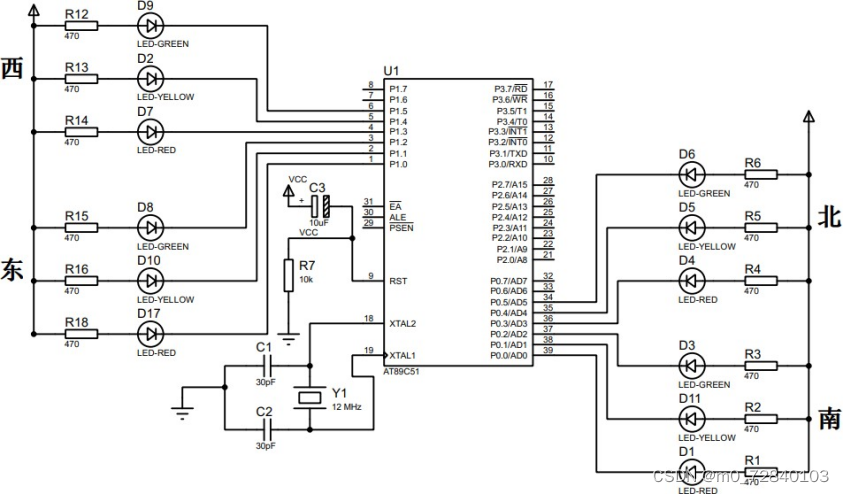

用 LED 模拟交通灯。电路图如下，用 P0 口控制南、北方向两排共 6 个 LED，用 P1 口控制东、西方向两排共 6 个 LED。红灯、黄灯、绿灯分别用LED-RED、LED-YELLOW、LED-GREEN 标注。



用 Proteus+Keil 联合仿真实现对 LED 彩灯的控制，确保交通的正常流通和行人安全。分为如下状态进行循环控制：

1. 状态 1：西、南、北红灯亮，东绿灯亮 30 秒后闪烁 5 秒，然后黄灯亮 5 秒，然后转状态 2。
2. 状态 2：东、南、北红灯亮，西绿灯亮 30 秒后闪烁 5 秒，然后黄灯亮 5 秒，然后转状态 3。
3. 状态 3：东、西、北红灯亮，南绿灯亮 30 秒后闪烁 5 秒，然后黄灯亮 5 秒，然后转状态 4。
4. 状态 4：东、西、南红灯亮，北绿灯亮 30 秒后闪烁 5 秒，然后黄灯亮 5 秒，然后转状态 1。

#include <reg51.h>
typede
