⭐数码管

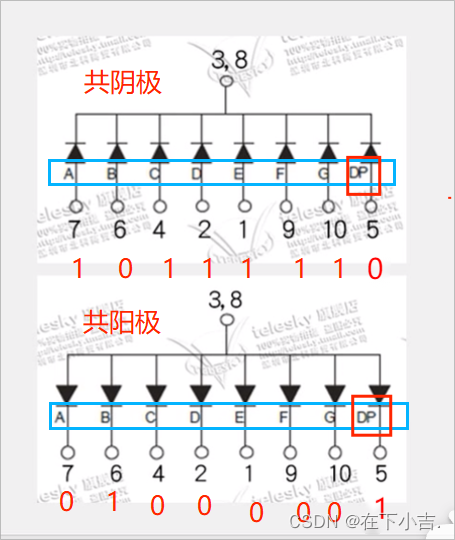

比如要显示“6”，那么下面图片中，AFEDCG=1，B=0



 对应到数码管上，就是

⭐原理

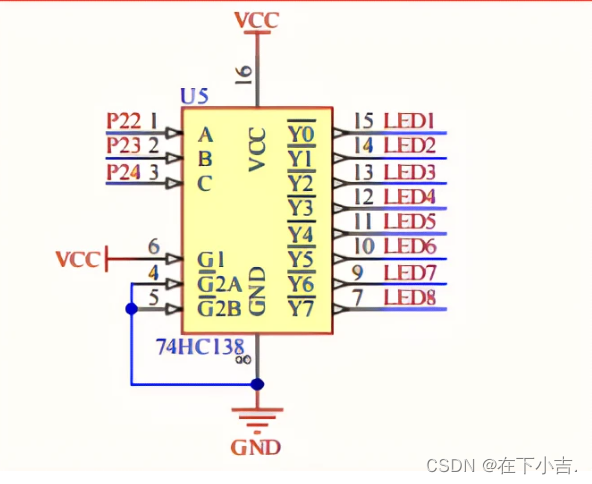

🎊P22~P24控制LED1~LED8显示

P24 为高位   P23为中位  P22为低位

例如：P24 P23 P22

输入： 1      1      1   二进制转十进制为：7，表示Y7显示，Y7与LED8连通（就是第8个数码管）

即LED1  LED2 LED3 LED4 LED5 LED6 LED7 LED8对应的电平为

     1          1        1       1      1         1         1         0

可以理解为：P24~P22输入3位二进制数可表示LED1~LED8的显示

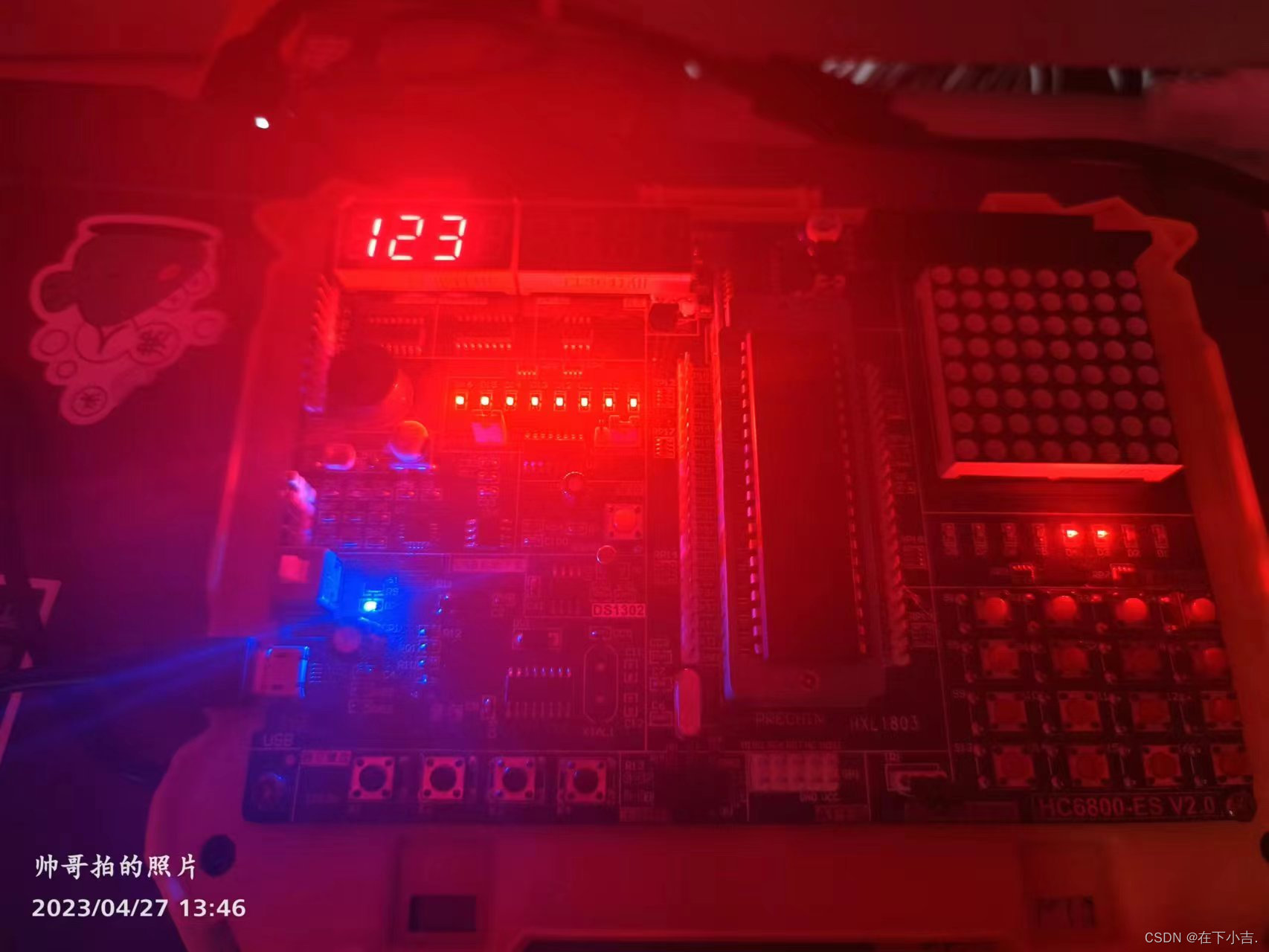

🍔正确现象

 🍔代码

#include <REGX52.H>
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x00};
//  0     1   2    3     4    5   6     7    8    9   A    B     C    D    E    F    空
void Delay(unsigned int xms)
{
	unsigned char i, j;
	while (xms--)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);

	}
}

void Nixie(unsigned char Location,unsigned int Number)
{
	switch(Location)
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;

	}
	P0=NixieTable[Number];
	Delay(1);
	P0=0x00;
}
void main()
{

	while(1)
	{
		Nixie(1,1);
//	Delay(20);
		Nixie(2,2);
//	Delay(20);
		Nixie(3,3);
//	Delay(20);
	}

}

🍔错误现象——会发生频闪

静态数码管频闪

🍔代码

#include <REGX52.H>
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x00};

void Delay(unsigned int xms)		//@11.0592MHz   //延时函数
{
	unsigned char i, j;
	while (xms--)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);

	}
}

void Nixie(unsigned char Location,unsigned int Number)
{
	switch(Location)
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;

	}
	P0=NixieTable[Number];
	Delay(1);
	P0=0x00;
}
void main()
{

	while(1)
	{
		Nixie(1,1);
		Delay(20);
		Nixie(2,2);
		Delay(20);
		Nixie(3,3);
		Delay(20);
	}

}

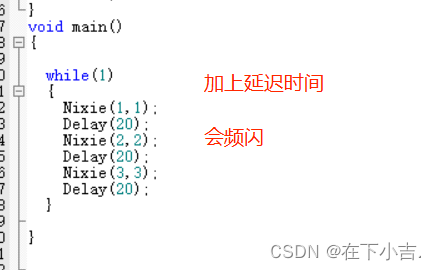

 加上延迟时间，会频闪

因为设置的是数码管亮一下后就清零（P0=0x00），在Delay(20)之间，还没有完全清零就进入下一个了，所以会频闪
