【51单片机】外部中断

🎊专栏【51单片机】

🍔喜欢的诗句：更喜岷山千里雪 三军过后尽开颜。

🎆音乐分享【Love Story】

🥰大一同学小吉，欢迎并且感谢大家指出我的问题🥰

目录

🍔原理

🍔注意管脚的连接

🍔现象

🍔外部中断0和外部中断1的区别

🍔代码

⭐外部中断0

⭐外部中断1

🍔interrupt 后面的数字的意义

---



使用中断，可以控制LED灯闪烁

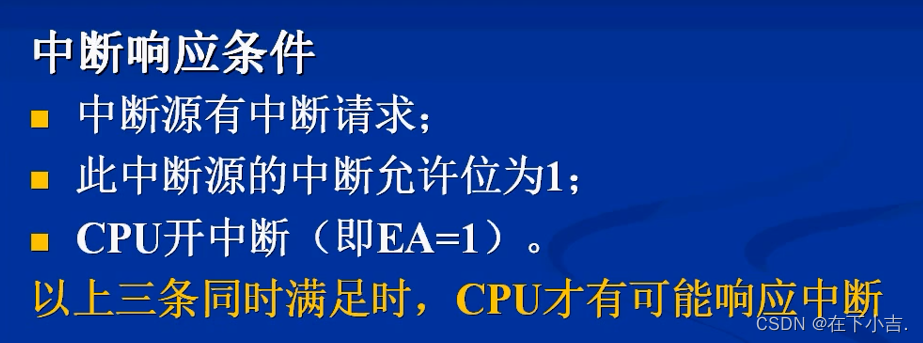

🍔原理













主程序中要有下面的代码

EA=1;                        //打开总中断开关

EXO=1;                     //设置外部中断0

ITO=0(或ITO=1)        //设置外部中断的触发方式

⭐(下降沿，触发后，就进入中断函数)

中断服务函数

void int0 () interrupt 0

{

        write your code

}

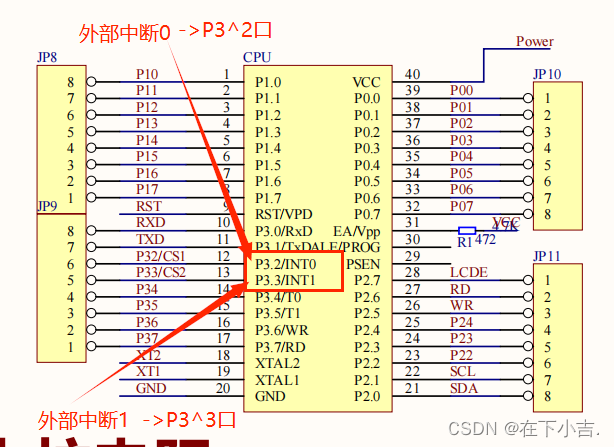

🍔注意管脚的连接

如果是外部中断0，必须连P3^2

如果是外部中断1，必须连P3^3

🍔现象

二者的现象是一样的

外部中断

🍔外部中断0和外部中断1的区别

外部中断0的优先级比外部中断1高。当两个中断同时发生时，外部中断0的中断服务程序会先被执行

🍔代码

⭐外部中断0

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

sbit k3=P3^2;  //定义按键K3
sbit led=P2^0;	 //定义P20口是led

void delay(u16 i)
{
	while(i--);
}


void Int0Init()
{
	//设置INT0
	IT0=1;//外部中断0下降沿触发
	EX0=1;//打开外部中断0
	EA=1;//打开总中断
}

void main()
{
	Int0Init();  //	设置外部中断0
	while(1);
}


void Int0()	interrupt 0		//外部中断0的中断函数
{
	delay(1000);	 //延时消抖
	if(k3==0)
	{
		led=~led;
	}
}

⭐外部中断1

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

sbit k4=P3^3;  //定义按键K4
sbit led=P2^0;	 //定义P20口是led

void delay(u16 i)
{
	while(i--);
}

void Int1Init()
{
	//设置INT1
	IT1=1;//跳变沿出发方式（下降沿）
	EX1=1;//打开INT1的中断允许。
	EA=1;//打开总中断
}

void main()
{
	Int1Init();  //	设置外部中断1
	while(1);
}


void Int1()	interrupt 2		//外部中断1的中断函数
{
	delay(1000);	 //延时消抖
	if(k4==0)
	{
		led=~led;
	}
}

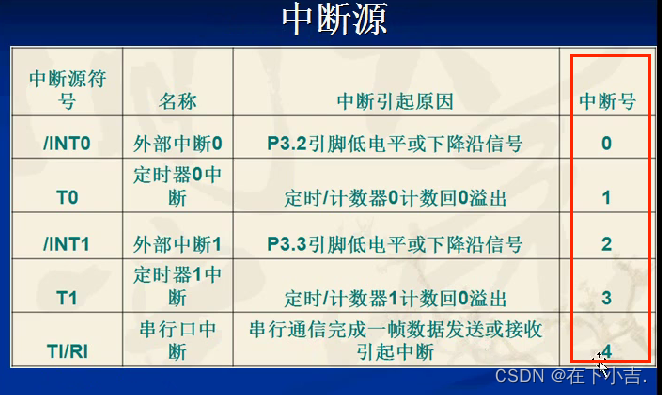

🍔interrupt 后面的数字的意义

interrupt加数字表示各种中断服务程序的编号，具体编号与对应的中断源有关。

🥰如果大家有不明白的地方，或者文章有问题，欢迎大家在评论区讨论，指正🥰
