呼吸灯的效果是灯的亮度由暗缓慢变亮再缓慢变暗。

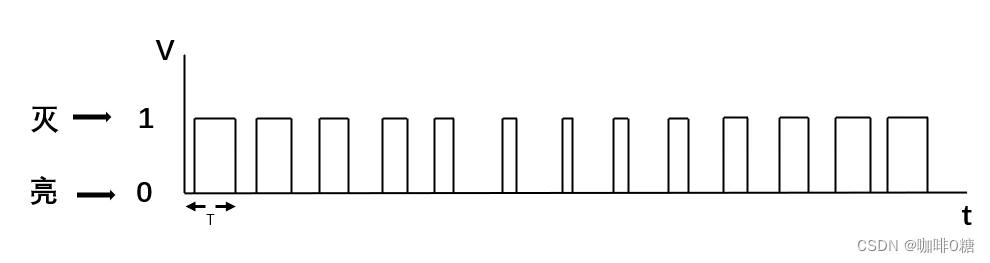

实现思路是改变小灯亮与暗在单位周期的占空比。如下图

具体代码如下：

#include<reg52.h>
typedef unsigned int u16;
typedef unsigned char u8;

sbit LED=P2^0;

void delay(u16 i)
{
	while(i--);
}

void main()
{
   u16 i;
	 while(1)
	 {
	     for(i=10;i<=2000;i=i+10)
		   {
		       LED=0;		     //亮
		       delay(i);
		       LED=1;         //灭
		       delay(2000-i);
		   }			           //呼吸灯由暗变亮
		   for(i=2000;i>=10;i=i-10)
		   {
		       LED=0;		    //亮
		       delay(i);
		       LED=1;       //灭
		       delay(2000-i);
		   }	              //呼吸灯由亮变暗
	 }
}
