继电器基本概念、分类与设计问题解决方案简介

本文链接：https://blog.csdn.net/m0_72952662/article/details/147027464

继电器是一种通过小功率信号控制大功率电路的电控开关，广泛用于自动化控制、电力系统及电子设备中。

1、基本概念

1.1 核心功能

利用输入信号（电、磁、光等）控制输出电路的通断或切换，实现电气隔离与信号放大。

输入侧：低功率控制端（如线圈、光耦）。
输出侧：高功率负载端（如电机、加热器）。

1.2 核心优势

隔离保护：分隔控制电路与负载电路，防止高压干扰。
放大能力：以小电流/电压控制大功率负载。
多功能切换：支持单刀单掷（SPST）、单刀双掷（SPDT）等多触点配置。

2、继电器分类

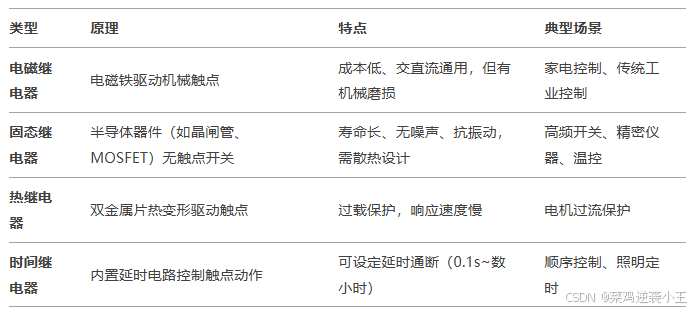

继电器根据工作原理主要分为电磁机电器、固态继电器、热继电器和时间继电器，如下主要详细介绍电磁继电器和固态继电器。

2.1 电磁继电器

电磁继电器是利用电磁效应控制电路通断的关键元件，用于自动化控制、电力系统及电子设备中。

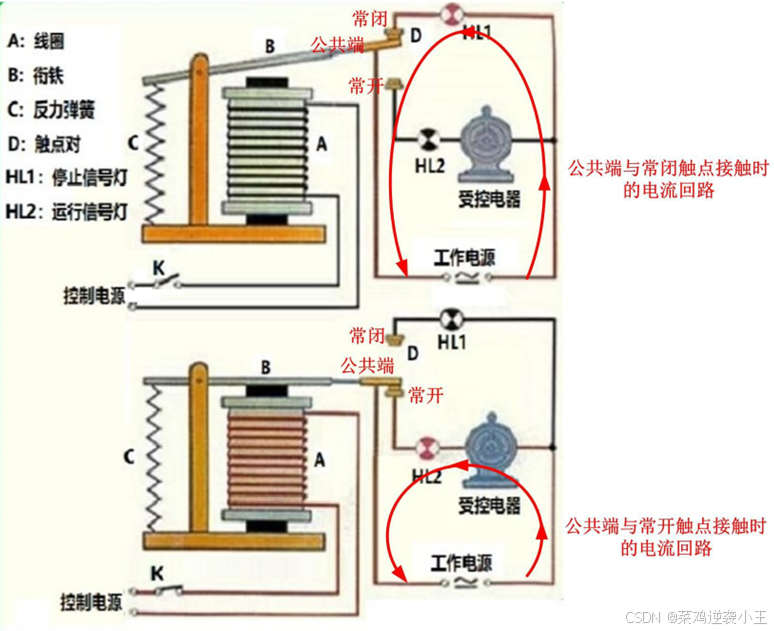

一、结构与工作原理

1、核心组件

电磁铁：由线圈（一般是铜线绕制）和铁芯（软磁材料）组成，通电形成磁场；
衔铁：受电磁力驱动的可动铁片，连接触点机构。
触点系统：包括常开触点（NO）、常闭触点（NC）、公共端（COM），用于切换电路。

2、工作原理

通电阶段：线圈通电——铁芯磁化——衔铁被吸附——触点动作（常开闭合、常闭断开）
断电阶段：磁场消失——衔铁弹簧复位——触点恢复初始状态

二、优势：

驱动方式简单，能实现工作回路完全断开，隔离性好；
切换速度慢，触点在闭合时容易产生电火花，触点闭合时有声音；
触点容易氧化，（与固态继电器相比）使用寿命短；
继电器功能容易受到外界电磁干扰。

三、设计要点与常见问题

1、线圈设计

线径与匝数计算：根据安匝数（NINI）和磁路长度确定磁场强度。
温升控制：采用低电阻率漆包线，避免长时间通电过热。

2、触点保护

灭弧措施：交流负载加RC吸收电路，直流负载加续流二极管。
材料选择：银合金触点（AgCdO）耐电弧，适用于大电流场景。

3、常见故障与对策

触点粘连：负载超过额定容量→更换大容量继电器或并联触点。
线圈烧毁：驱动电压过高→增加稳压电路或保险丝。
误动作：机械振动干扰→选用防振型号或加减震支架。

2.2 固态继电器

固态继电器是一种无触点电子开关器件，利用半导体元件（如晶闸管、MOSFET、IGBT）实现电路的通断控制，具有高可靠性、长寿命和快速响应特点。

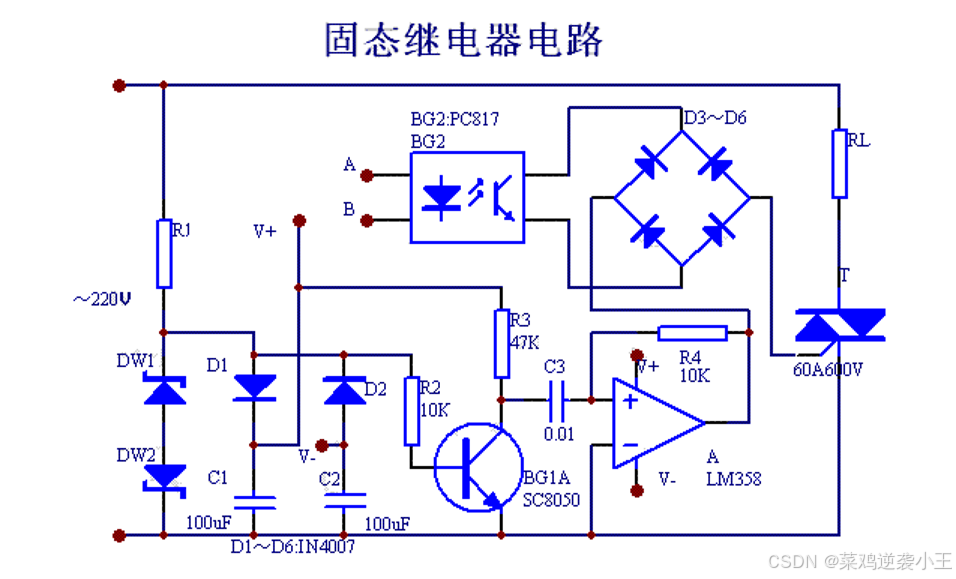

一、结构与工作原理

1、核心组件

输入电路：光耦隔离（如LED+光敏器件）或变压器隔离，接收控制信号（DC 3-32V或AC 90-280V）。
驱动电路：触发半导体开关（如双向晶闸管用于AC，MOSFET用于DC）。
输出电路：半导体器件直接控制负载通断，无机械触点。
保护电路：内置RC吸收、TVS二极管等，抑制电压尖峰。

2、工作原理

导通阶段：输入信号激活光耦→驱动电路触发半导体器件导通→负载通电。
关断阶段：输入信号消失→半导体器件自然关断（AC过零）或强制关断（DC）

二、优势

切换速度快，响应速度快，不存在传统继电器有噪音、会产生电火花、容易受电磁干扰等缺点；
部分固态继电器会集成检测和保护功能，可靠性高，使用寿命长；
隔离性差，工作回路会产生漏电流，存在正向压差，需要考虑器件散热。

三、设计要点与常见问题

1、散热设计

必要性：半导体器件通态损耗（P=I2×RonP=I2×Ron）导致发热。
措施：加装散热片（如10A以上负载）、强制风冷或使用铝基板。

2、负载匹配

感性负载（电机、变压器）：需并联RC吸收电路或压敏电阻（MOV）。
容性负载（开关电源）：限制浪涌电流（如NTC热敏电阻）。

3、常见故障与对策

误触发：控制信号受干扰→增加滤波电容或屏蔽布线。
击穿损坏：过压/过流→外接快速熔断器或保险丝。
漏电流：AC-SSR关态下微小电流→敏感负载需串联机械继电器。

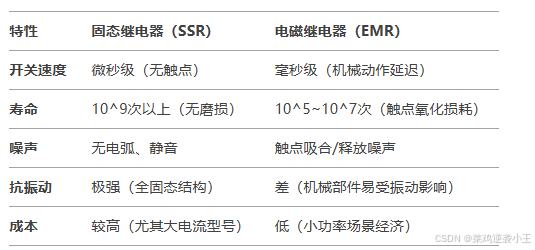

2.3 固态继电器与电磁继电器对比

3. 核心参数与选型要点

3.1 关键参数

线圈电压：驱动电压（如DC 12V、AC 220V），需与控制电路匹配；

触点容量：最大负载电流/电压（如10A/250V AC），决定负载驱动能力；

动作时间：吸合时间（≤15ms）、释放时间（≤10ms），高速场景需低延迟

绝缘强度：输入-输出间耐压（如1500V AC），确保电气隔离安全；

环境适应性：工作温度（如-10~70℃）、存储温度（如-40~85℃）、耐受湿度（如5~95%RH）、防护等级（如IP67）、抗振动能力（如10G）。具体根据产品使用决定

3.2 选型步骤

1、确定负载类型：交流/直流、阻性/感性/容性负载（如电机为感性负载）。

2、计算负载参数：额定电流 I=P/VI=P/V，考虑启动浪涌电流（如电机启动电流为5-7倍额定值）。

3、选择继电器类型：

高频操作（>1Hz）→ 固态继电器（SSR）。
低成本、简单控制 → 电磁继电器（EMR）。
过载保护 → 热继电器。

4、匹配驱动电路：确保控制信号（如MCU的5V GPIO）可驱动继电器线圈或光耦输入。

4.典型应用场景

工业自动化：PLC控制电机启停、电磁阀通断；安全回路中实现紧急停机（ESD）。
电力系统：配电柜中实现电路切换与保护（如过流继电器）；光伏系统直流侧开关与逆变器控制；
智能家居：只能开关远程控制灯光、空调；安防西永联动报警装置。

5.常见问题与解决方案举例

问题1：触点粘连

原因：负载过大或电路烧蚀

解决方案：选择更大容量继电器，并联RC吸收电路

问题2：线圈烧毁

原因：驱动电压过高或持续通电

解决方案：增加稳压电路，使用脉冲控制减少通电时间

问题3：误动作

原因：电磁干扰或机械振动

解决方案：采用屏蔽线、增加滤波电容或选用固态继电器

问题4：发热严重

原因：通态损耗（SSR）或接触电阻

解决方案：加强散热（散热片/风扇），选择低内阻型号
