【蜂鸟E203开源CPU仿真测试_指令集测试】

在搭建完Linux系统后，我们便可以开始蜂鸟的指令集测试
(没有搭建好Linux系统的可以看我这一篇博客https://blog.csdn.net/m0_73041171/article/details/142312924?type=blog&rId=142312924&refer=APP&source=m0_73041171 针对蜂鸟E203的Linux系统搭建)

打开Linux的终端

下载所有的工具和依赖

***注意这里的代码一定要复制全！！！***不然后期再去安装会很麻烦
sudo apt-get install autoconf automake autotools-dev curl device-tree-compiler libmpc-dev libmpfr-dev libgmp-dev gawk build-essential bison flex texinfo gperf libtool patchutils bc zlib1g-dev git

如果apt-get出现问题 可以运行
sudo apt-get update
问题一般可以解决，如果还是无法解决，可以直接搜索错误原因，有很多相应的解决方案。

下载e203_hbirdv2项目到Linux环境中

继续在终端里运行,以下代码
git clone https://github.com/riscv-mcu/e203_hbirdv2.git

在主文件夹下可以找到看到这个文件夹

下载iverilog仿真工具

iverilog仿真工具一定要保证是版本12以上的，直接用apt-get下载的版本不够，后面会出现问题

直接在终端中复制以下代码即可下载12版本以上的iverilog

git clone https://github.com/steveicarus/iverilog.git
cd iverilog
sh autoconf.sh
./configure
make
make check
//安装iverilog
sudo make install
//查看iverilog的版本
iverilog –v

编译汇编程序需要用到GUN工具链 下载GUN工具链

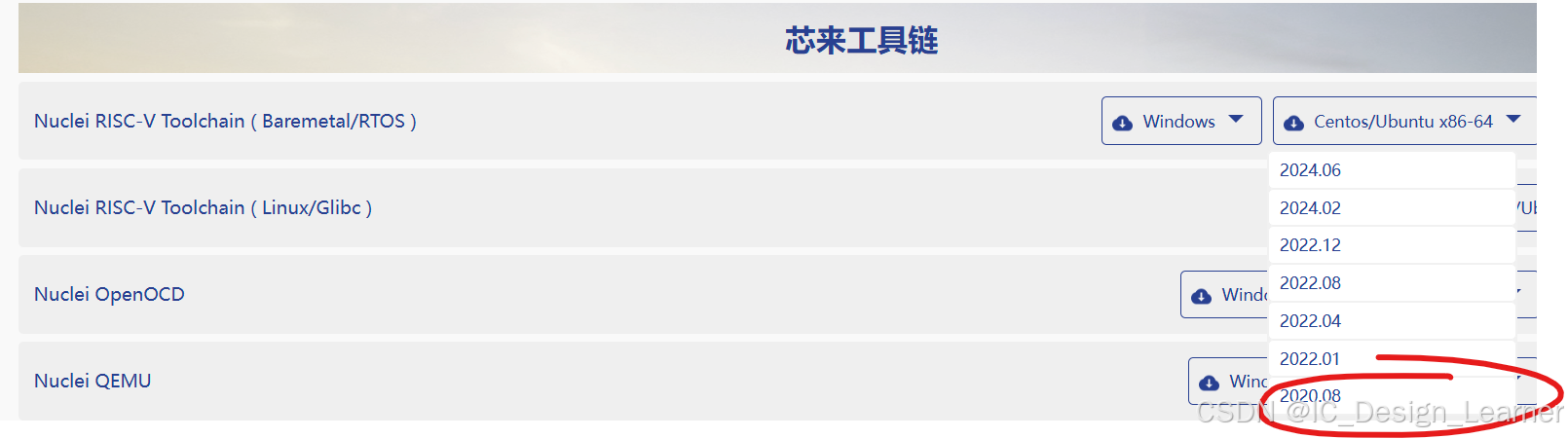

官网链接https://www.nucleisys.com/download.php

下载这个版本即可 其他版本也行 这个版本比较方便

复制以下代码配置工具链


cd ~/

tar -xjvf nuclei_riscv_newlibc_prebuilt_linux64_2020.08.tar.bz2

cd ~/project/e203_hbirdv2

mkdir -p ./riscv-tools/prebuilt_tools/prefix/bin

cd ./riscv-tools/prebuilt_tools/prefix/bin/   // 建立riscv gcc的链接

ln -s ~/nuclei_riscv_newlibc_prebuilt_linux64_2020.08.tar.bz2/gcc/bin/* .

运行代码后可能会出现错误：“Syntax error：Bad fd number”。这个错误可能是由于在Ubuntu 18.04中/bin/sh被链接到了/bin/dash 而不是/bin/bash。如果出现如此错误，用以下命令修改即可。

sudo mv /bin/sh /bin/sh.orig

sudo ln -s /bin/bash /bin/sh

运行以下命令进行编译

cd ~/project/e203_hbirdv2/riscv-tools/riscv-tests/isa

source regen.sh

编译RTL代码

cd <your_e203_dir>/vsim  //进入e203_hbirdv2项目所在文件夹下面的vsim目录

make install

make compile SIM=iverilog

//选择iverlog工具，编译处理器核和SoC的RTL代码

//运行
make run_test SIM=iverilog  //运行仿真测试

make regress_run SIM=iverilog   //逐个运行回归测试用例

make regress_collect     //查看回归测试结果

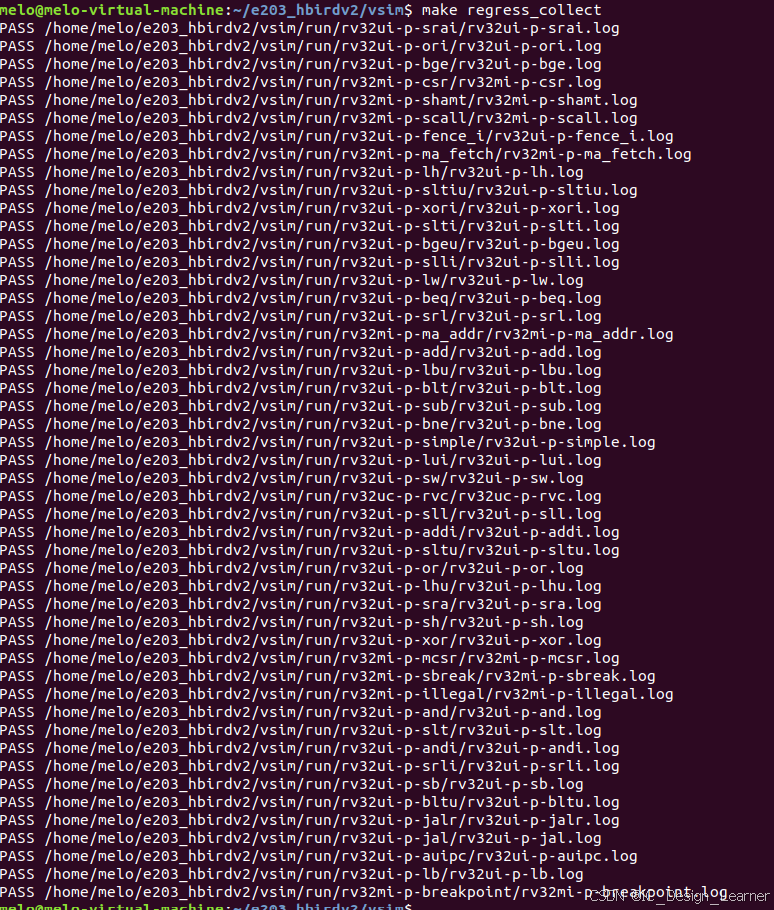

最后的结果

好了指令集测试全部通过！！！

遇到问题后可以参考这篇文章https://www.jianshu.com/p/89b40e01d983
帮各位排了一些雷
