格科微cmos_sensor调试

GC1054

Input clock frequency 输入时钟频率一般为24MHZ

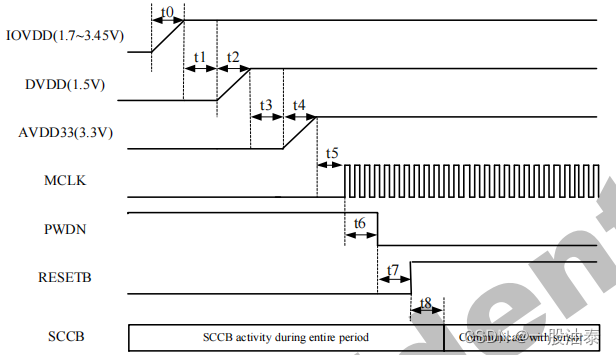

sensor上电的启动时序：

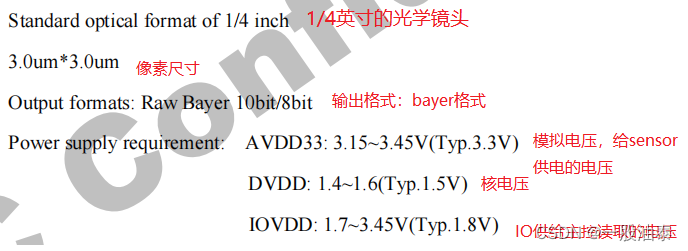

DVDD是供给sensor的和电压，一般是1.5v-1.8V

VDDIO是sensor输出反馈给主控的一个电压频率，一般主控给多少，它就输出多少2.5V-3.3V

AVDD是供电的模拟电压，此路供电直接关系到sensor的图像的显示效果，要保持它的电压稳定，要进行滤波减少它的纹波影响，一般是2.5v-3.3v

寄存器调参

P0表示在寄存器的第0页，

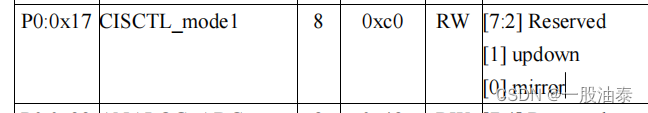

0X17表示寄存器的地址，8表示的是八位数据

0XC0表示读到的寄存器的值，[1]表示的是八位的第1位，[0]表示的是第0位

[7:2]表示0-8位任意两位都可以是Reserved这个功能

0x17这个寄存器的功能主要是翻转画面

GC1054这个摄像头的寄存器主要分为三个部分，一部分是调画面的，一部分是配置sensor的驱动等方面，一部分是系统，全局等等的。看效果的话主要是用调画面那一部分的，其余的显示效果要用ISP来调节。

0xFE寄存器是用来选页，翻页，选取寄存器

0x05、0x06是行曝光（Hblank），0x07、0x08是垂直消隐（Vblank），一般来说我们是不改变vblank的，这两个寄存器是适当调节画面亮度。但是曝光太多会降低帧率。具体原因如下：

曝光度越大，感光时间越长，所以它的无效曝光行就越长，导致它读取的帧率越低。

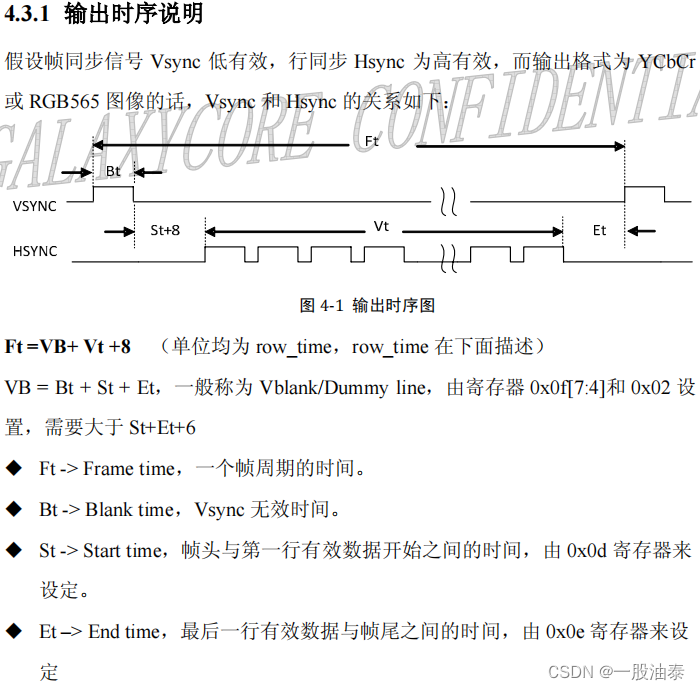

Vt -> 有效行的时间。如 VGA 为 480，Vt=win_height-8，win_height 由寄存器 0x09 和 0x0a 所设定（设为 488）。

当 exp_time （曝光时间）

当 exp_time > win_height+VB 时，Bt=exp_time-win_height-St-Et。帧率由 exp_time决定。

0x09、0x0A寄存器（row start行头），0x0B、0x0C（col start）这些寄存器可使画面偏移，读取的行和列不同。

1. 1. senser初始化参数

SENSOR_INIT_SECTION const unsigned char GC1054InitTable[]=

{

…

0xff,0xff,

};

说明：此初始化参数表，是主控通过IIC接口给senser 寄存器进行初始化的内容。一般情况下向senser原厂取得。如： 1280*720 分辨率，DVP接口，25FPS输出的时的初始化参数表，还需要知道senser 的MCLK频率是多少（主控配置此频率输入给senser），PCLK输出频率是多少（用于确认初始化参数配置后，senser的输出PCLK是否正常）。

1. 1. YGAMA参数表

_SEN_YGAMA_TABLE_ const u16 gc1054_ygama[_SEN_YGAMA_CLASSES_][256]={

…

}   ；

_SEN_RGBGAMA_TABLE_ const u8 gc1054_rgbgama[_SEN_RGBGAMA_CLASSES_][256] = {

…

}；

这里面有8组已经调好的Ygama 和rgbgama 参数，ISP在调试ygama,rgbgama 模块参数时，只需要设置使用的是那一组即可。见下面ISP参数的ygama ,rgbgama 模块参数说明。

1. 1. LSC 参数表

_SEN_LSC_TABLE_ const u16 gc1054_lsc_tab[572]={

…

}；

此参数表，需要对不同的senser 模组镜头，进行物理数据测试得出。（见过物理数据说明部分内容）

举例说明LSC模块的功能和效果：

如下图，图像中间亮周边暗，或中间色彩正常周边偏色。需要对此镜头进行物理数据制作对应镜头的LSC参数，不同的镜头更换一般都需要进行一次LSC参数制作。

一般镜头出现偏色（偏红、偏绿）的情况都是镜头的问题，要重新调整一下LSC参数，如果参数设置后效果还不理想，就有可能是镜头本身的原因。

中间偏红偏色。
