Rect

矩形绘制组件。

说明

该组件从API Version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

子组件

无

接口

Rect(value?: {width?: string | number,height?: string | number,radius?: string | number | Array<string | number>} |{width?: string | number,height?: string | number,radiusWidth?: string | number,radiusHeight?: string | number})

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	{width?: string | number,height?: string | number,radius?: string | number | Array<string | number>} | {width?: string | number,height?: string | number,radiusWidth?: string | number,radiusHeight?: string | number}	否	width：宽度。 默认值：0 默认单位：vp 异常值按照默认值处理。 height: 高度。 默认值：0 默认单位：vp 异常值按照默认值处理。 radius：圆角半径，支持分别设置四个角的圆角度数。 该属性和radiusWidth/radiusHeight属性效果类似，在组合使用时优先于radiusWidth/radiusHeight生效 默认值：0 默认单位：vp 异常值按照默认值处理。 radiusWidth：圆角宽度。 默认值：0 默认单位：vp 异常值按照默认值处理。 radiusHeight：圆角高度。 默认值：0 默认单位：vp 异常值按照默认值处理。

属性

除支持通用属性外，还支持以下属性：

radiusWidth

radiusWidth(value: number | string)

设置圆角的宽度，仅设置宽时宽高一致。 异常值按照默认值处理。

卡片能力： 从API version 7开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number | string	是	圆角的宽度。 默认值：0 默认单位：vp

radiusHeight

radiusHeight(value: number | string)

设置圆角的高度，仅设置高时宽高一致。 异常值按照默认值处理。

卡片能力： 从API version 7开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number | string	是	圆角的高度。 默认值：0 默认单位：vp

radius

radius(value: number | string | Array<string | number>)

设置圆角半径大小。 异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number | string | Array<string | number>	是	圆角半径大小。 默认值：0 默认单位：vp

fill

fill(value: ResourceColor)

设置填充区域颜色。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	ResourceColor	是	填充区域颜色。 默认值：Color.Black

fillOpacity

fillOpacity(value: number | string | Resource)

设置填充区域透明度。取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number | string | Resource	是	填充区域透明度。 默认值：1

stroke

stroke(value: ResourceColor)

设置边框颜色，不设置时，默认没有边框。异常值不会绘制边框。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	ResourceColor	是	边框颜色。

strokeDashArray

strokeDashArray(value: Array<any>)

设置边框间隙。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Array<any>	是	边框间隙。 默认值：[] 默认单位：vp

strokeDashOffset

strokeDashOffset(value: number | string)

设置边框绘制起点的偏移量。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number | string	是	边框绘制起点的偏移量。 默认值：0 默认单位：vp

strokeLineCap

strokeLineCap(value: LineCapStyle)

设置边框端点绘制样式。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	LineCapStyle	是	边框端点绘制样式。 默认值：LineCapStyle.Butt

strokeLineJoin

strokeLineJoin(value: LineJoinStyle)

设置边框拐角绘制样式。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	LineJoinStyle	是	边框拐角绘制样式。 默认值：LineJoinStyle.Miter

strokeMiterLimit

strokeMiterLimit(value: number | string)

设置斜接长度与边框宽度比值的极限值。斜接长度表示外边框外边交点到内边交点的距离，边框宽度即strokeWidth属性的值。该属性取值需在strokeLineJoin属性取值LineJoinStyle.Miter时生效。

该属性的合法值范围应当大于等于1.0，当取值范围在[0,1)时按1.0处理，其余异常值按默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number | string	是	斜接长度与边框宽度比值的极限值。 默认值：4

strokeOpacity

strokeOpacity(value: number | string | Resource)

设置边框透明度。该属性的取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number | string | Resource	是	边框透明度。 默认值：1

strokeWidth

strokeWidth(value: Length)

设置边框宽度。该属性若为string类型, 暂不支持百分比，百分比按照1px处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Length	是	边框宽度。 默认值：1 默认单位：vp

antiAlias

antiAlias(value: boolean)

设置是否开启抗锯齿效果。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	boolean	是	是否开启抗锯齿效果。 默认值：true

示例

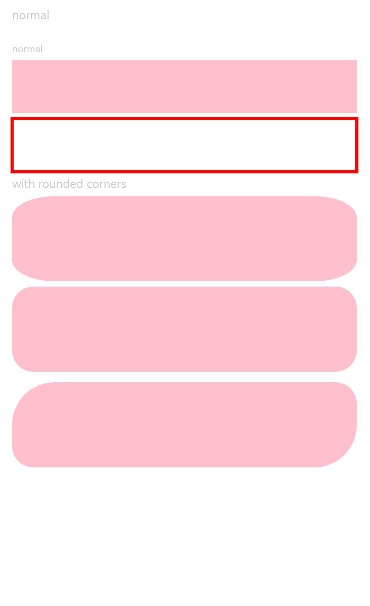

示例1（组件属性绘制）

使用fill、fillOpacity、stroke、radius属性分别绘制矩形的填充颜色、透明度、边框颜色、圆角。

// xxx.ets
@Entry
@Component
struct RectExample {
  build() {
    Column({ space: 10 }) {
      Text('normal').fontSize(11).fontColor(0xCCCCCC).width('90%')
      // 绘制90% * 50的矩形
      Column({ space: 5 }) {
        Text('normal').fontSize(9).fontColor(0xCCCCCC).width('90%')
        // 绘制90% * 50矩形
        Rect({ width: '90%', height: 50 })
          .fill(Color.Pink)
        // 绘制90% * 50的矩形框
        Rect()
          .width('90%')
          .height(50)
          .fillOpacity(0)
          .stroke(Color.Red)
          .strokeWidth(3)


        Text('with rounded corners').fontSize(11).fontColor(0xCCCCCC).width('90%')
        // 绘制90% * 80的矩形, 圆角宽高分别为40、20
        Rect({ width: '90%', height: 80 })
          .radiusHeight(20)
          .radiusWidth(40)
          .fill(Color.Pink)
        // 绘制90% * 80的矩形, 圆角宽高为20
        Rect({ width: '90%', height: 80 })
          .radius(20)
          .fill(Color.Pink)
          .stroke(Color.Transparent)
      }.width('100%').margin({ top: 10 })


      // 绘制90% * 50矩形, 左上圆角宽高40,右上圆角宽高20,右下圆角宽高40,左下圆角宽高20
      Rect({ width: '90%', height: 80 })
        .radius([[40, 40], [20, 20], [40, 40], [20, 20]])
        .fill(Color.Pink)
    }.width('100%').margin({ top: 5 })
  }
}

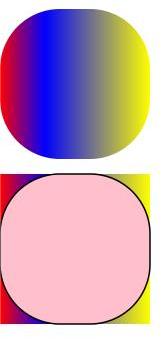

示例2（绘制渐变色矩形）

使用通用属性linearGradient、clipShape绘制渐变色的矩形。

// xxx.ets
@Entry
@Component
struct RectExample {
  build() {
    Column({ space: 10 }) {
      Column()
        .width(100)
        .height(100)
        .linearGradient({
          direction: GradientDirection.Right,
          colors: [[0xff0000, 0.0], [0x0000ff, 0.3], [0xffff00, 1.0]]
        })
        .clip(new Rect({ width: 100, height: 100, radius: 40 }))
      Rect()
        .width(100)
        .height(100)
        // 设置矩形填充，如果需要显示背景的渐变色，请设置区域透明度.fillOpacity(0.0)
        .fill(Color.Pink)
        // 设置倒角为40
        .radius(40)
        .stroke(Color.Black)
        // 设置渐变色，仅100*100的矩形区域生效，渐变色的边界不包含倒角
        .linearGradient({
          direction: GradientDirection.Right,
          colors: [[0xff0000, 0.0], [0x0000ff, 0.3], [0xffff00, 1.0]]
        })
    }
  }
}
