项目五 单台交换机的vlan配置

项目五 单台交换机的vlan配置

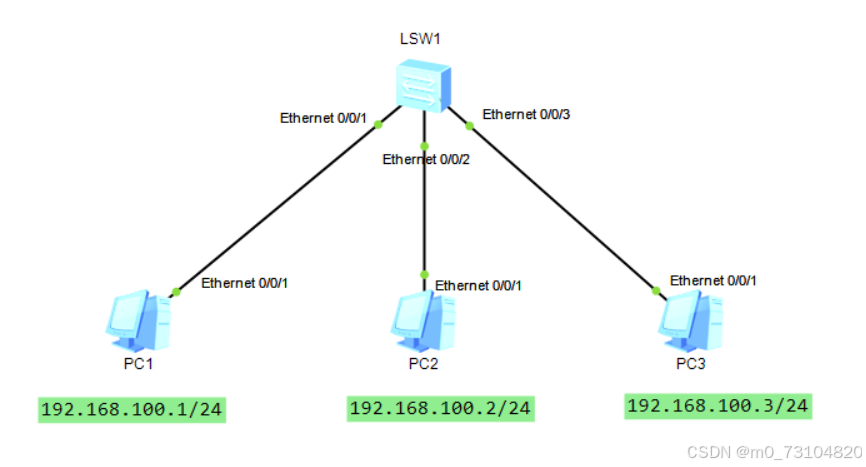

某公司有财务部、研发部、事业部，为了管理方便，管理员需要将这三个部门的终端设备分别划入到不同的VLAN中,其中VLAN10对应财务部的终端，VLAN20对应研发部的终端，VLAN30对应事业部的终端。网络拓扑结构如下所示：

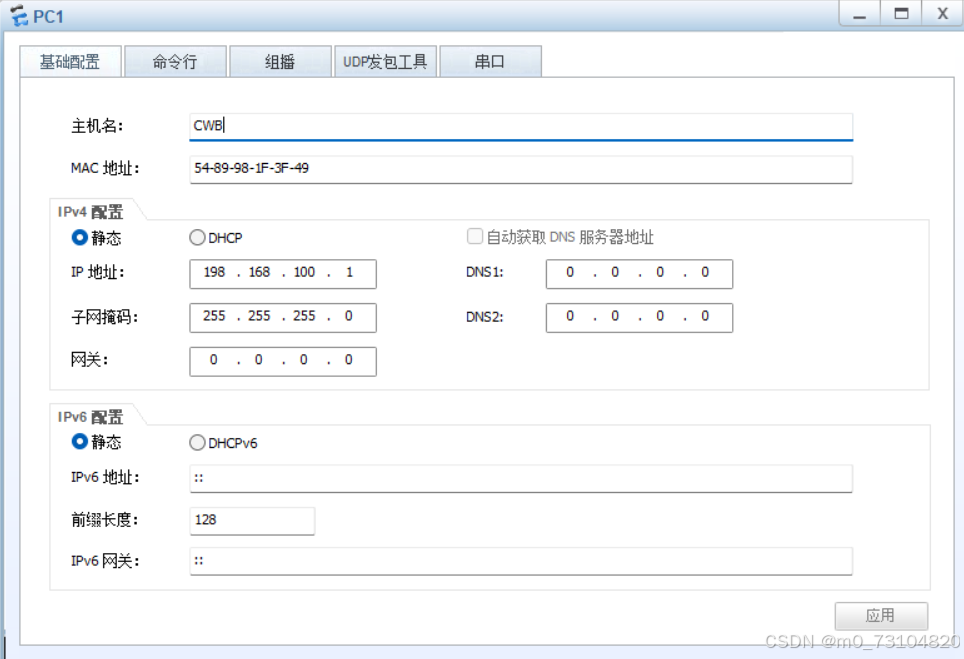

1.基础配置：给三台电脑分别配置IP地址及子网掩码，主机名为该部门的配音首字母。配置完成后，然后单击“应用”。完成IP地址配置后，可用ipconfig命令查看配置情况，也可用ping命令测试三台电脑的连通性，此时三台电脑属于默认的vlanif 1中,vlanif 1不能删除、创建、修改，所以它们可以互相通信。

2.配置vlan，命令格式为：vlan ID 或者 vlan batch ID1 ID2 ……

<Huawei>sy

[Huawei]un in en

[Huawei]sysname zhs01

[zhs01]vlan 10                     创建vlan 10

[zhs01-vlan10]quit

[zhs01]vlan batch 20 30             批量创建vlan 20 30

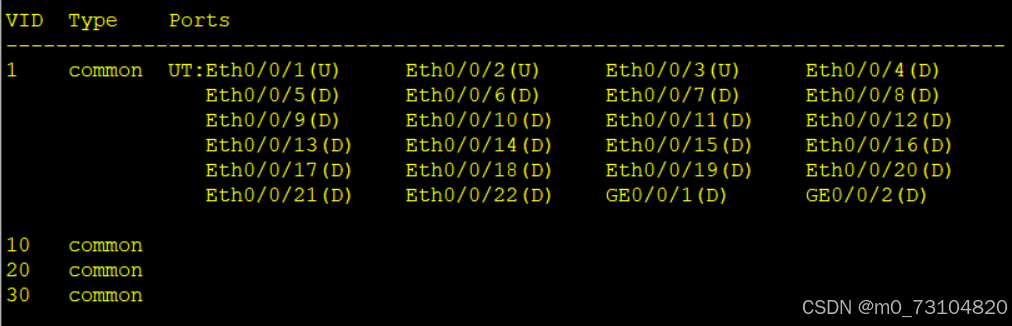

[zhs01]dis vlan                     查看vlan的信息

其中：UT:Eth0/0/1(U)   Eth0/0/2(U)     Eth0/0/3(U)

连接了三台电脑，所以端口已经打开（U），而其余的端口关闭（D）

默认情况下，所有的端口都属于vlan 1，虽然创建了vlan 10 20 30，但因为没有对端口进行设置，所以还没作用。

[zhs01]int e0/0/1                                 进入端口

[zhs01-Ethernet0/0/1]port link-type access           将端口连接模式设置为access

[zhs01-Ethernet0/0/1]port default vlan 10            将该端口加入vlan 10

[zhs01-Ethernet0/0/1]int e0/0/2

[zhs01-Ethernet0/0/2]port link-type access

[zhs01-Ethernet0/0/2]port default vlan 20

[zhs01-Ethernet0/0/2]int e0/0/3

[zhs01-Ethernet0/0/3]port link-type access

[zhs01-Ethernet0/0/3]port default vlan 30

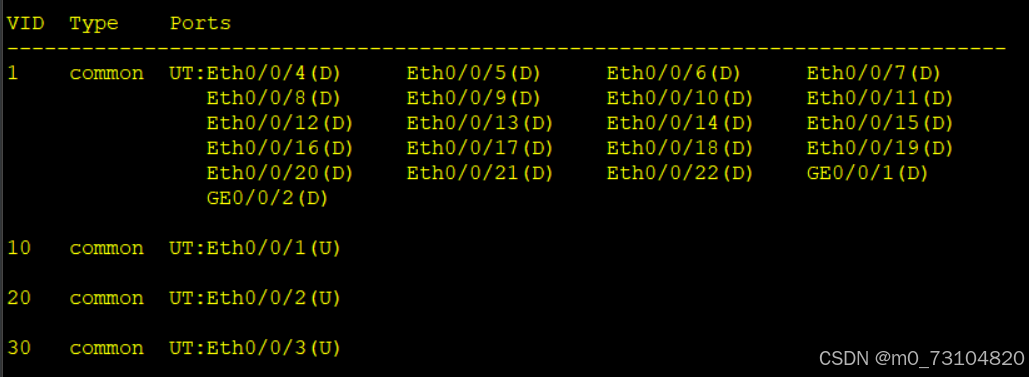

[zhs01]dis vlan                                  显示vlan信息

两次保存退出。

实验报告要求：

1. 完成以上实验，并将所有命令截图并解释其作用。
2. 在完成以上配置后，PC1、PC2、PC3之间能否能通信?为什么？
