网络RJ45水晶头制作（图解）

什么是水晶头

水晶头是一种能、沿固定方向插入并自动防脱落的塑料接头，通常被安装在网线（双绞线）两端，用于数据传输。因外壳采用高密度聚乙烯材料，通常为白色晶莹剔透，而得名。

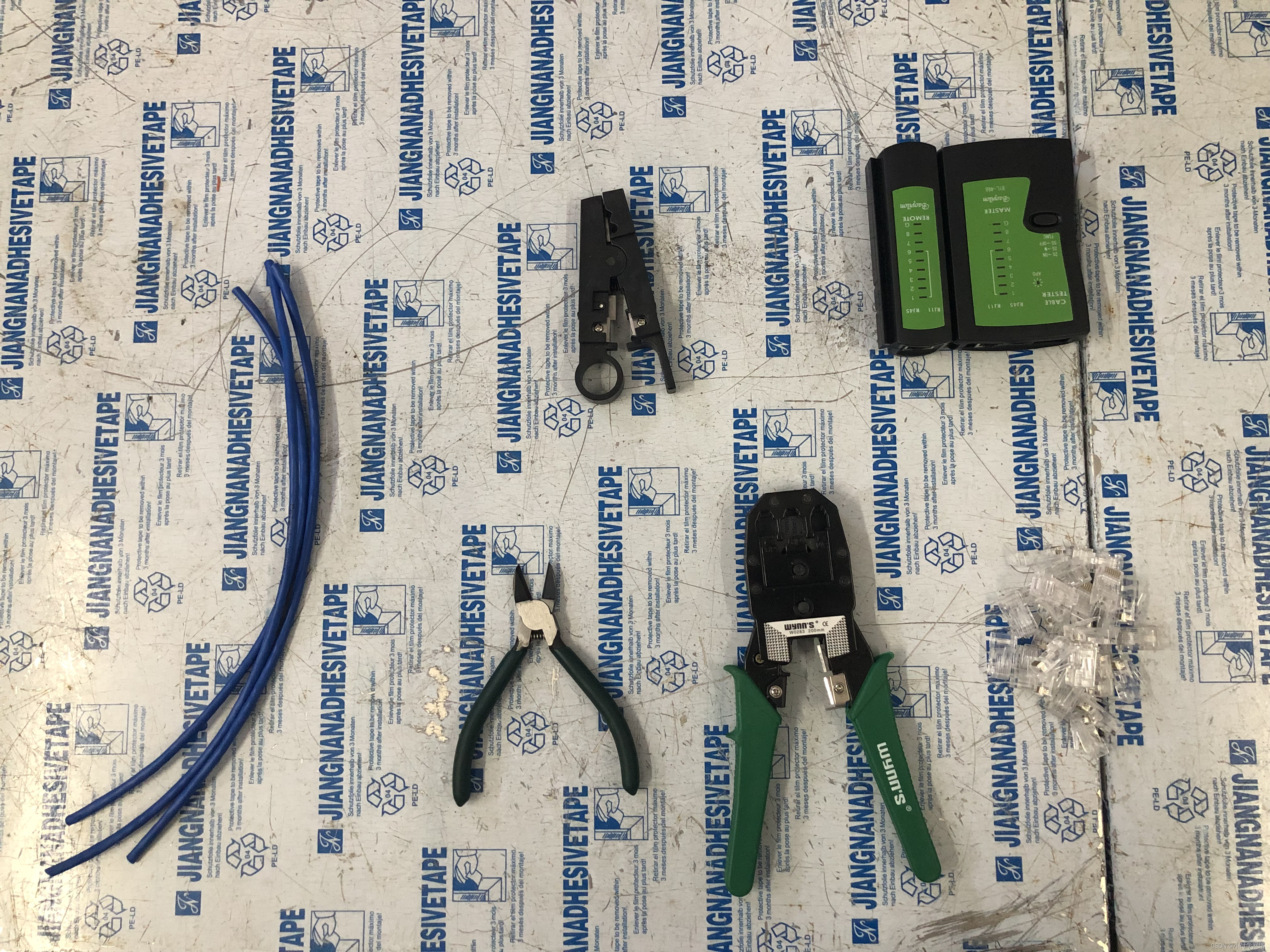

准备材料和工具

cat5e 网线 ，水口钳 ，剥线刀 ，压线钳 ，测试仪和超六类水晶头（从左到右）

 第一步：剥线

  取适量5e网线，使用剥线刀沿5e网线20mm处，转1-3圈

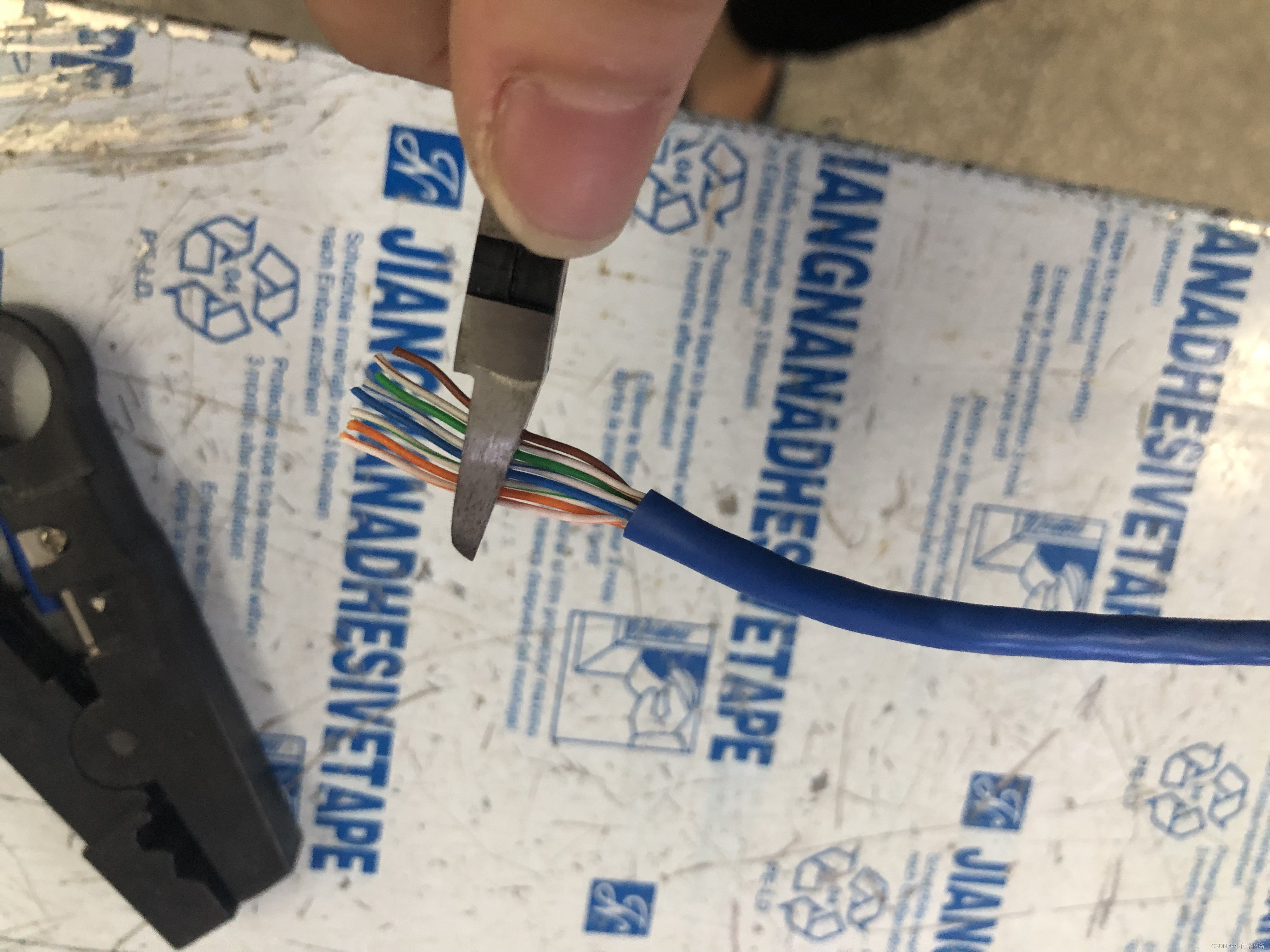

 第二步：理线，剪线

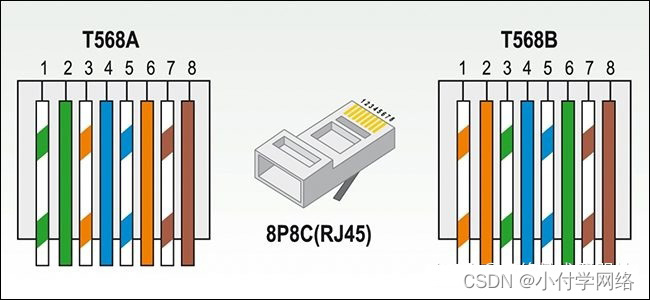

  按照T568B线序排列， 用手指捏住8根电线，剪掉7cm理好后，用水口钳平齐剪断（两端）



第三步：检查

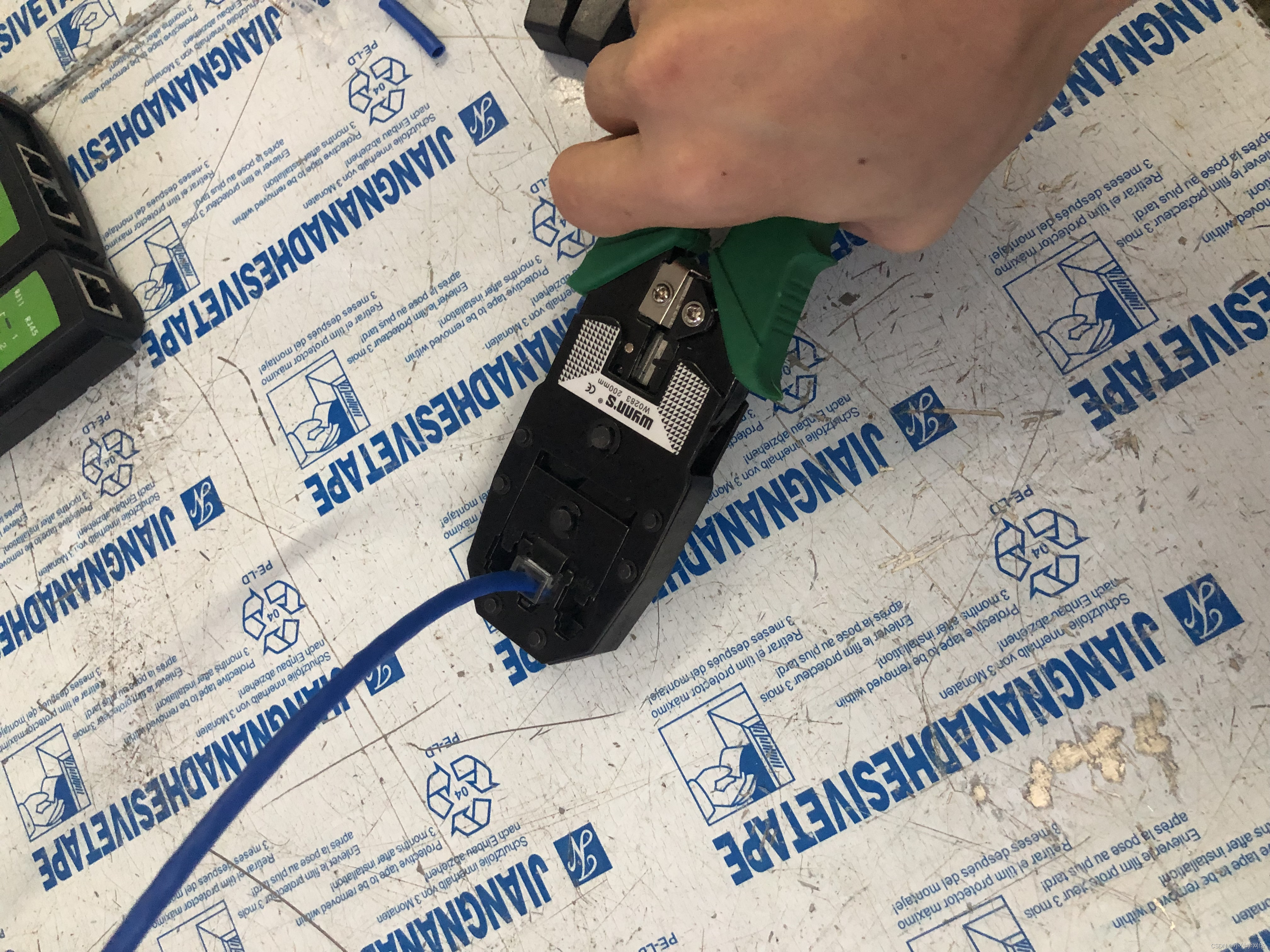

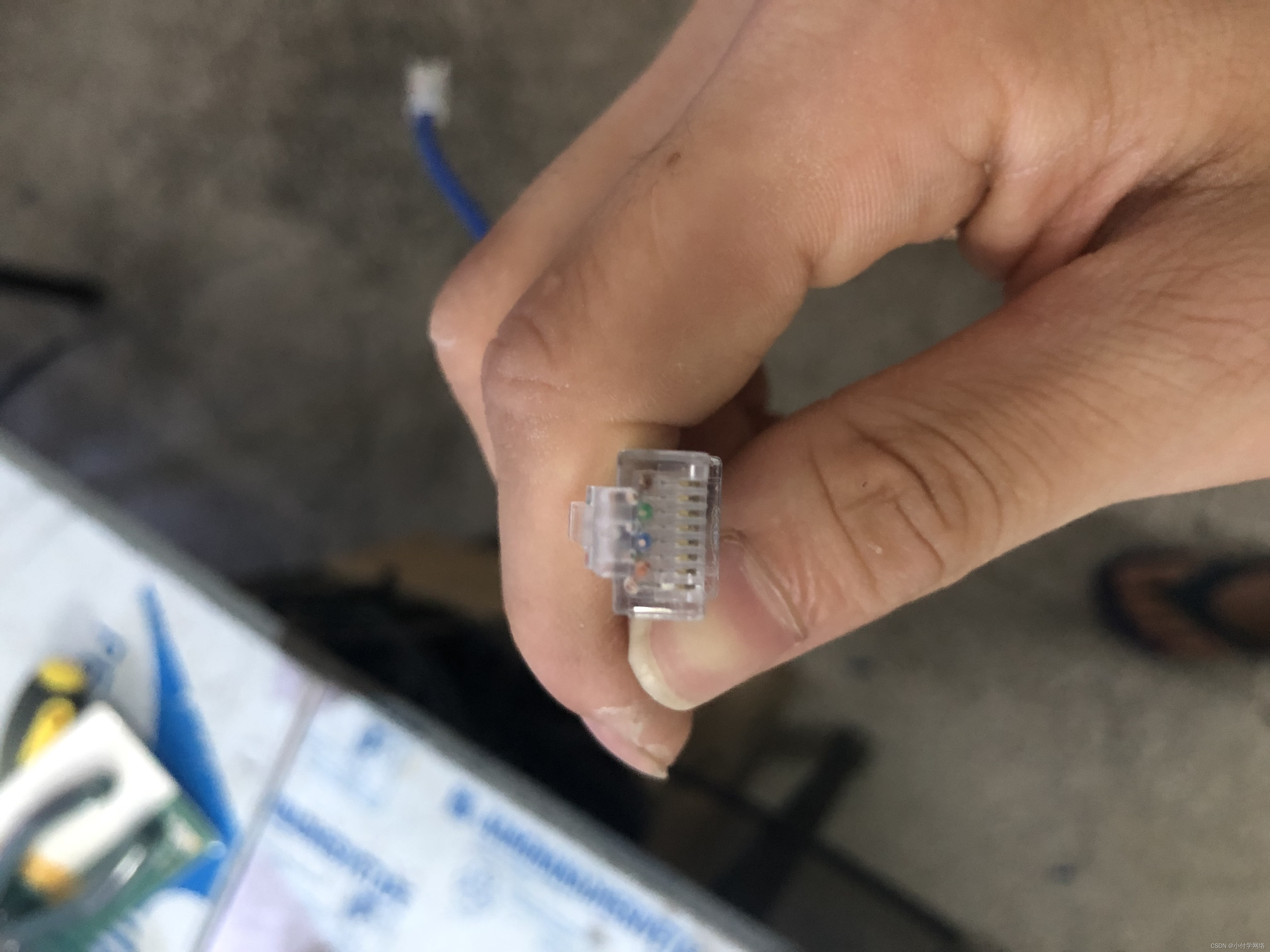

插入超六类水晶头（从水晶头外清晰看到线芯），用压线钳进行压紧

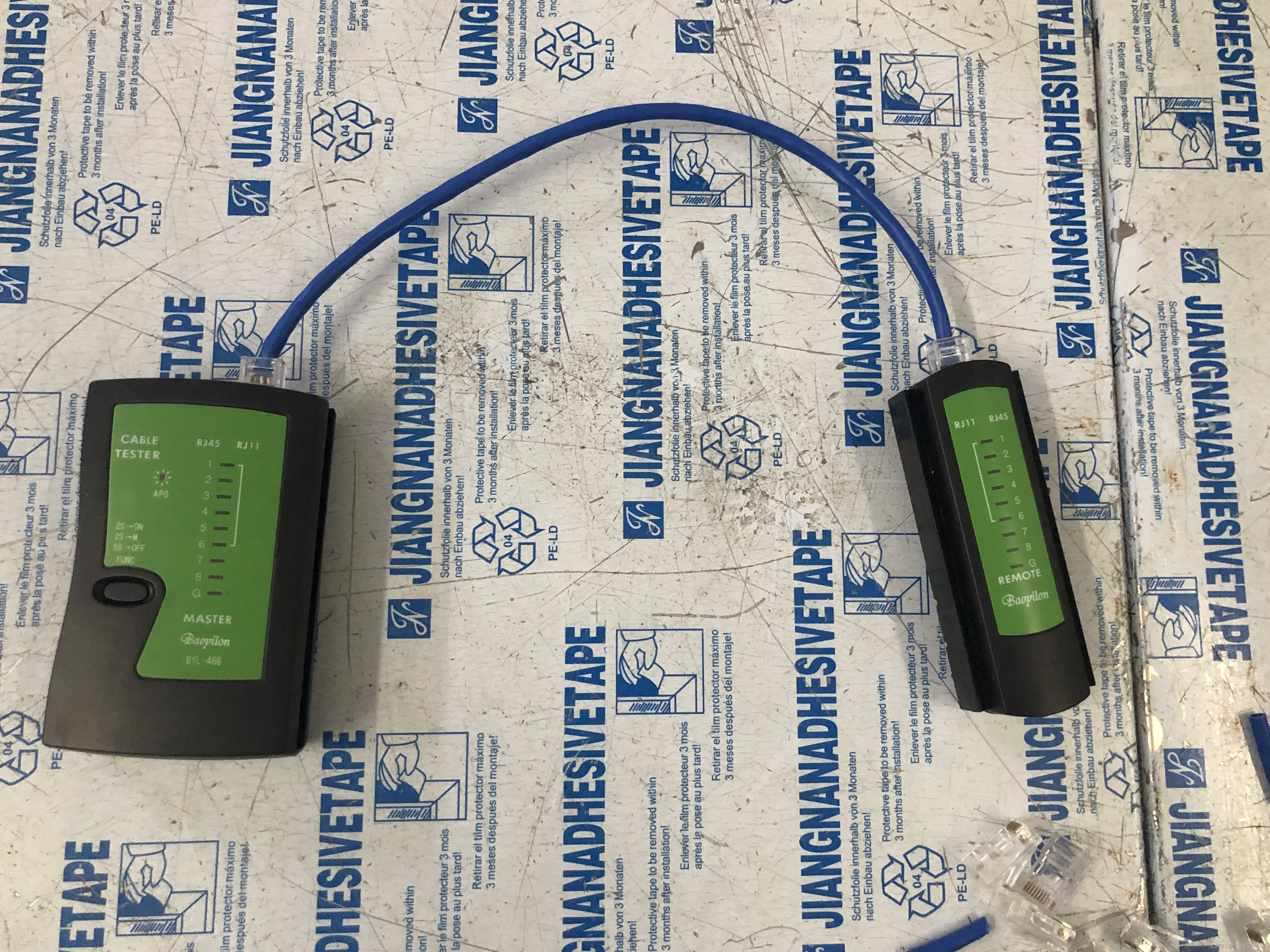

第四步：测试

两端插入测试仪里，两端八个指示都亮为成功

  常见的水晶头有RJ45与RJ11两种（RJ是Registered Jack的缩写，译为“注册的插座”），RJ45水晶头一般安装在双绞线两端，常用于以太网的连接，而RJ11则常应用于电话线。
