网线水晶头RJ45制作方法

水晶头制作方法

什么是水晶头

水晶头是一种能沿固定方向插入并自动防脱落的塑料接头，通常被安装在网线（双绞线）两端，用于数据传输。因外壳采用高密度聚乙烯材料，通常为白色晶莹剔透，而得名。

常见的水晶头有RJ45与RJ11两种（RJ是Registered Jack的缩写，译为“注册的插座”），RJ45水晶头一般安装在双绞线两端，用于以太网的连接，而RJ11则常应用于电话线。

水晶头长什么样

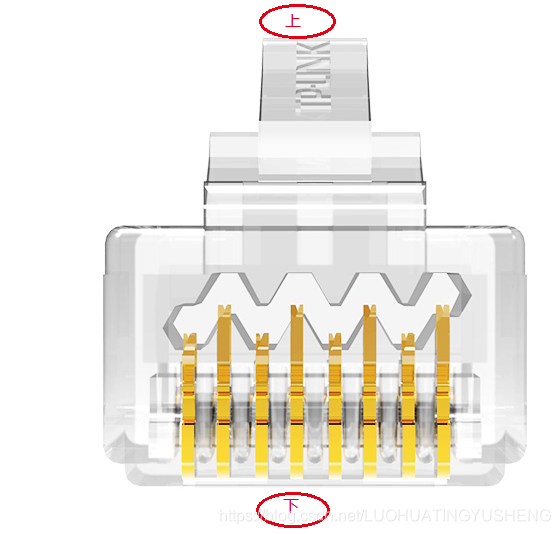

图片来自TP-LINK。

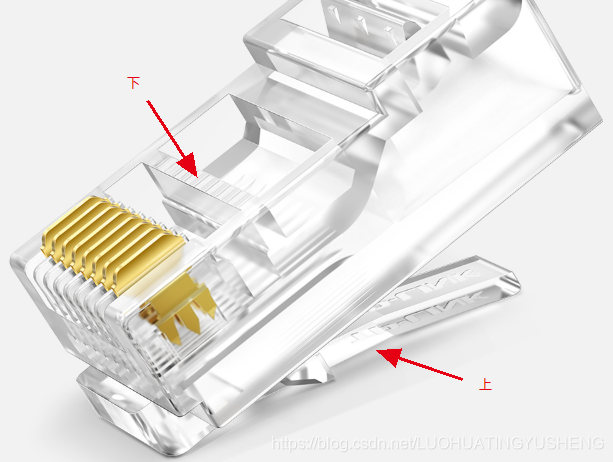

上面两幅图标注的上面和下面只是为后续线序做说明，自制水晶头的话做个参照位置。

水晶头如何连接

1、直连互联
直连互联多用于电脑、路由器和集线器之间的连接，网线两端水晶头做法相同，都是TIA/EIA-568B标准。线序为：
双绞线的一端：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕(T568B);
双绞线另一端：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕(T568B)。
2、交叉互联
交叉互联多用于电脑与电脑或路由器与路由器之间的互联，网线两端水晶头做法不同，一端是TIA/EIA-568B标准，另一端是TIA/EIA-568A标准。线序为：
双绞线的一端：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕(T568A);
双绞线另一端：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕(T568B)。

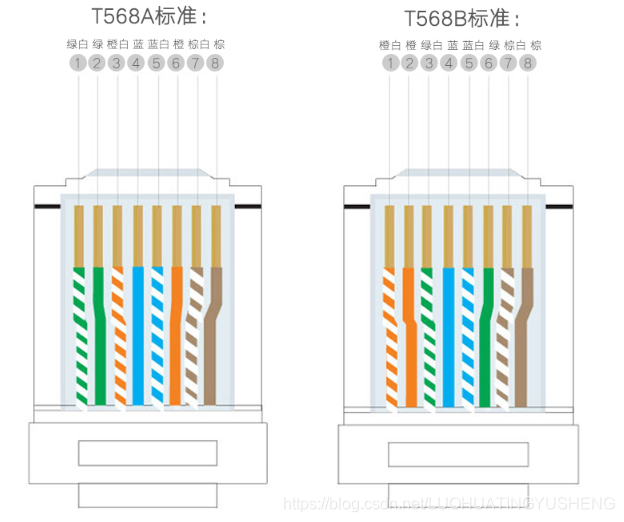

下图的连接是以上面图片的下面作为俯视的，请看清楚。

直连互联这个我有实际做过，要使用网线专用制作夹具才行，上面的线序是对的，大家可以参考下。

Reference

1.TP-LINK

2.FS飞速
