关于汇编语言与接口技术——单片机定时器/计数器的学习心得

学习目标：

1.了解AT89S51单片机内定时器/计数器的结构与功能

2.了解定时器/计数器的两种工作模式和四种工作方式

3.掌握两个特殊功能寄存器TMOD和TCON的定义及其编程

一、定时器/计数器的结构

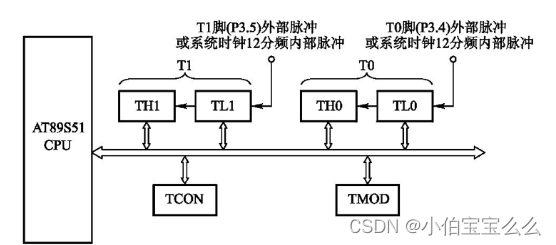

        在AT89S51定时器/计数器中，定时器/计数器T0由特殊功能寄存器TH0、TL0构成，定时器/计数器T1由特殊功能寄存器TH1、TL1构成，具体结构如下图所示：

二、定时器/计数器的工作模式和工作方式

        在AT89S51定时器/计数器中，两种工作模式指的是定时器和计数器，四种工作方式指的是方式0、方式1、方式2和方式3。上图中提到的特殊功能寄存器TMOD用于选择定时器/计数器T0、T1的工作模式和工作方式，TCON用于控制T0、T1的启动和停止计数。

        接下来具体介绍四种工作方式的内部结构：

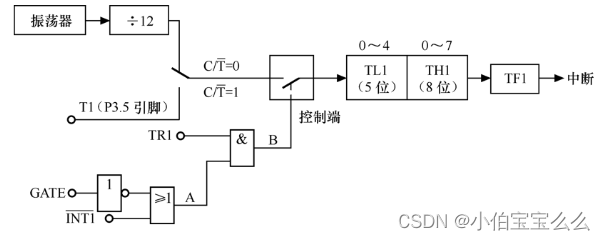

        1.方式0逻辑结构图

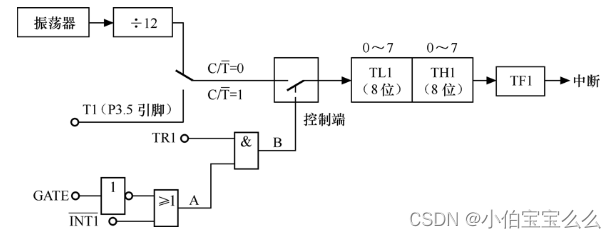

        2.方式1逻辑结构图

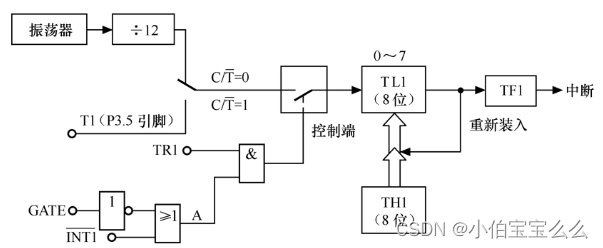

        3.方式2逻辑结构图

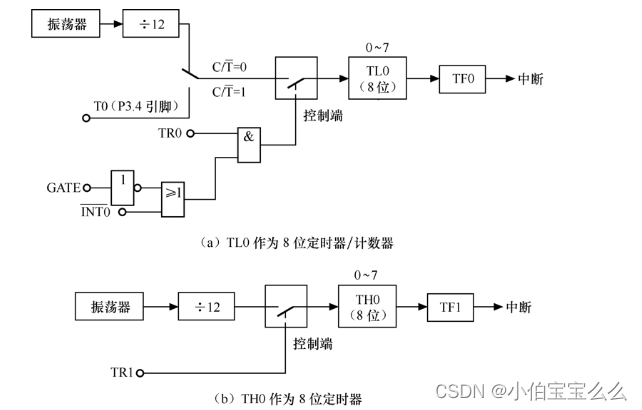

        4.方式3逻辑结构图

三、定时器/计数器的编程应用

基本思想：

（1）根据题目所给的定时时长确定采用哪一种工作方式

（2）确定工作方式后，计算计数初值X

（3）计算出计数次数X后，根据中断服务子程序的相关知识进行编程设计

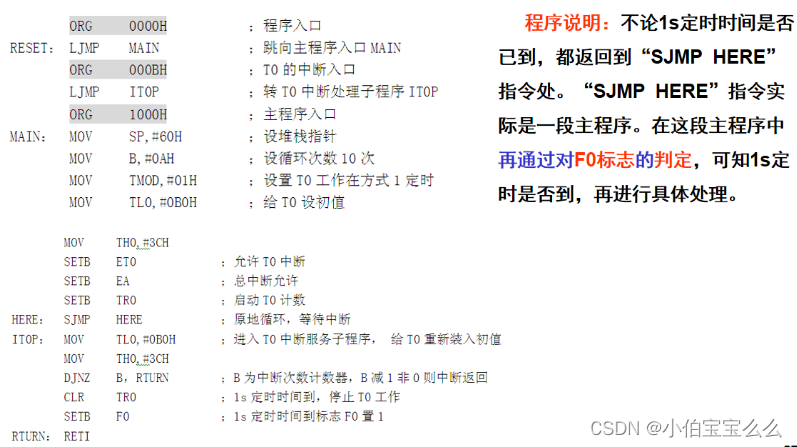

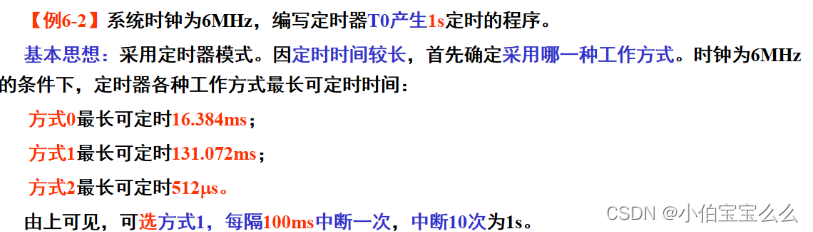

以下是编程例题

学习心得：

        在本节学习过程中，我了解到AT89S51单片机的定时器/计数器的工作原理及其应用。定时器/计数器是单片机内部的一个重要部分，它能够产生定时或计数的功能，为系统提供精确的时间基准和事件计数。并且可以通过不同方式的合并运作，可以实现实时时钟的设计拓展内容。

        我还通过了实验课上设计显示个十百位的计数器，掌握了如何将AT89S51单片机与外部设备连接（单片机开发板），利用定时器/计数器来控制这些外部设备的工作方式，并通过编程控制这些设备的工作。
