关于汇编语言与接口技术——串行口的应用的学习心得

学习目标：掌握AT89S51单片机之间的双机串行通信的硬件接口和软件设计。

一、串行通信接口标准

        AT89S51串行口的输入、输出均为TTL电平，抗干扰性差，传输距离短，传输速率低，为提高串行通信的可靠性，增大串行通信的距离和提高传输速率，均采用标准串行接口，如RS-232\RS-422A\RS-485等。

（1）TTL电平通信接口

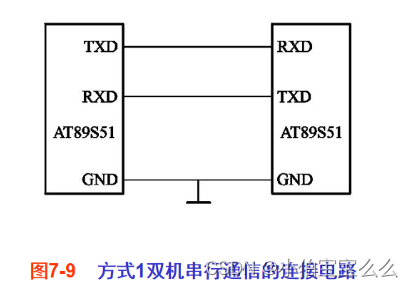

        如果两个单片机相距在1.5m之内，他们的串行口可以直接相连，接口如下图所示。甲机RXD与乙机TXD相连。

（2）RS-232C双机通信接口

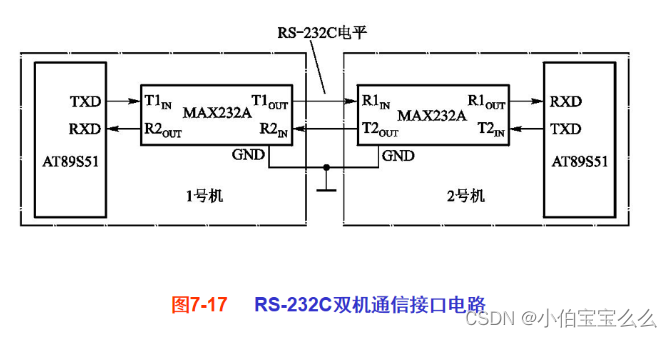

        RS-232C标准规定电缆长度限定在<=15m，如果双机通信距离在此距离之间，可以利用RS-232C标准接口实现点对点的双机通信，接口电路如下所示。

注意点：由于单片机的引脚为TTL电平，与RS-232C标准的电平互不兼容，所以单片机使用RS-232C标准串行通信时，必须进行TTL电平与RS-232C标准电平之间的转换。

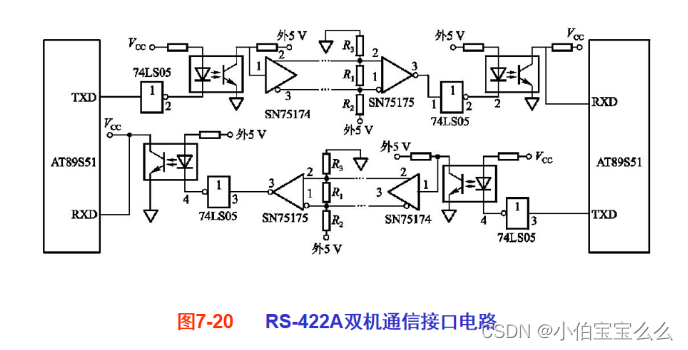

（3）RS-422A双机通信接口

        RS-232C有明显缺点：传输速率低，通信接口信号容易产生干扰等，国际上又推出来RS-422A标准。与RS-232C的主要区别是，收发双方的信号地不在共地，RS-422A采用了平衡驱动和差分接收的方法。用于传输数据的是两条平衡导线，这相当于两个单端驱动器。

学习小结：

在本节以及联系之前的学习过程中，我首先了解了串行口的基本概念和原理。它与并行口相对应，数据是一位一位地传输的。在深入学习的过程中，我遇到了数据传输速率、奇偶校验等概念，这些都是我之前未曾接触过的。同时在实验课上，我也实际进行了一些操作和实践：我尝试通过串行口发送和接收数据，还进行了一些简单的通信实验。这些实践经验使我更加熟悉了串行口的工作原理和应用场景，也让我体会到了理论与实践相结合的重要性。
