计算机组成原理——指令系统

1.基本概念

• 机器指令：

由二进制代码表示的，CPU能够直接识别并执行的操作命令。机器指令是机器语言的基本单位。

• 机器语言：

由二进制代码组成的最低级别编程语言，直接被CPU执行。机器语言与特定的CPU架构紧密相关，不同的CPU有不同的机器语言。机器语言可以看做是指令集的二进制表示。

• 指令集：

CPU所能够执行的所有指令的集合，是处理器架构的一部分。

• 指令系统：

计算机系统中所有指令的组合和组织方式。指令系统不仅包括指令集，还涉及指令的实现方式、执行效率和指令之间的协同工作。指令系统提供了计算机软硬件之间的接口（软件通过指令系统把需要执行的操作告知硬件，硬件通过指令系统把运算结果和硬件的状态返回给软件）。

• 操作系统：

操作系统是管理计算机硬件和软件资源的系统软件，为计算机用户和应用程序提供基本服务。操作系统提供用户与计算机的接口。

指令系统与操作系统的对比

	指令系统	操作系统
层次	位于计算机硬件层之上，直接与处理器硬件交互，是最低级别的软件接口。	位于指令系统之上，为用户和应用程序提供高级别的服务和环境。
功能	提供基本的指令集合，供处理器执行基本操作，如算术运算、数据移动、逻辑运算、控制流等。	管理硬件资源，提供系统服务，简化应用程序开发和运行，提供用户接口。
作用范围	只涉及处理器能够直接执行的指令和操作，是硬件和软件之间的直接接口。	涵盖整个计算机系统的资源管理和服务提供，协调硬件和软件资源的有效使用。

2.机器指令

2.1指令的格式

注：操作码字段集中放置只是一种逻辑的表示，实际中可以分散。

1.操作码

（1）作用

指出进行什么操作、对什么样的数据进行操作、操作数的寻址方式。

（2）长度

a.长度固定

        集中在指令的某一个特定字段中。用于指令字较长的情况，固定操作码可使译码过程方便，译码电路简单。例如精简指令集系统（RISC）、IBM 370。

b.长度可变

        操作码分散在指令字的不同字段中。例如x86系列处理器。

（3）扩展操作码技术

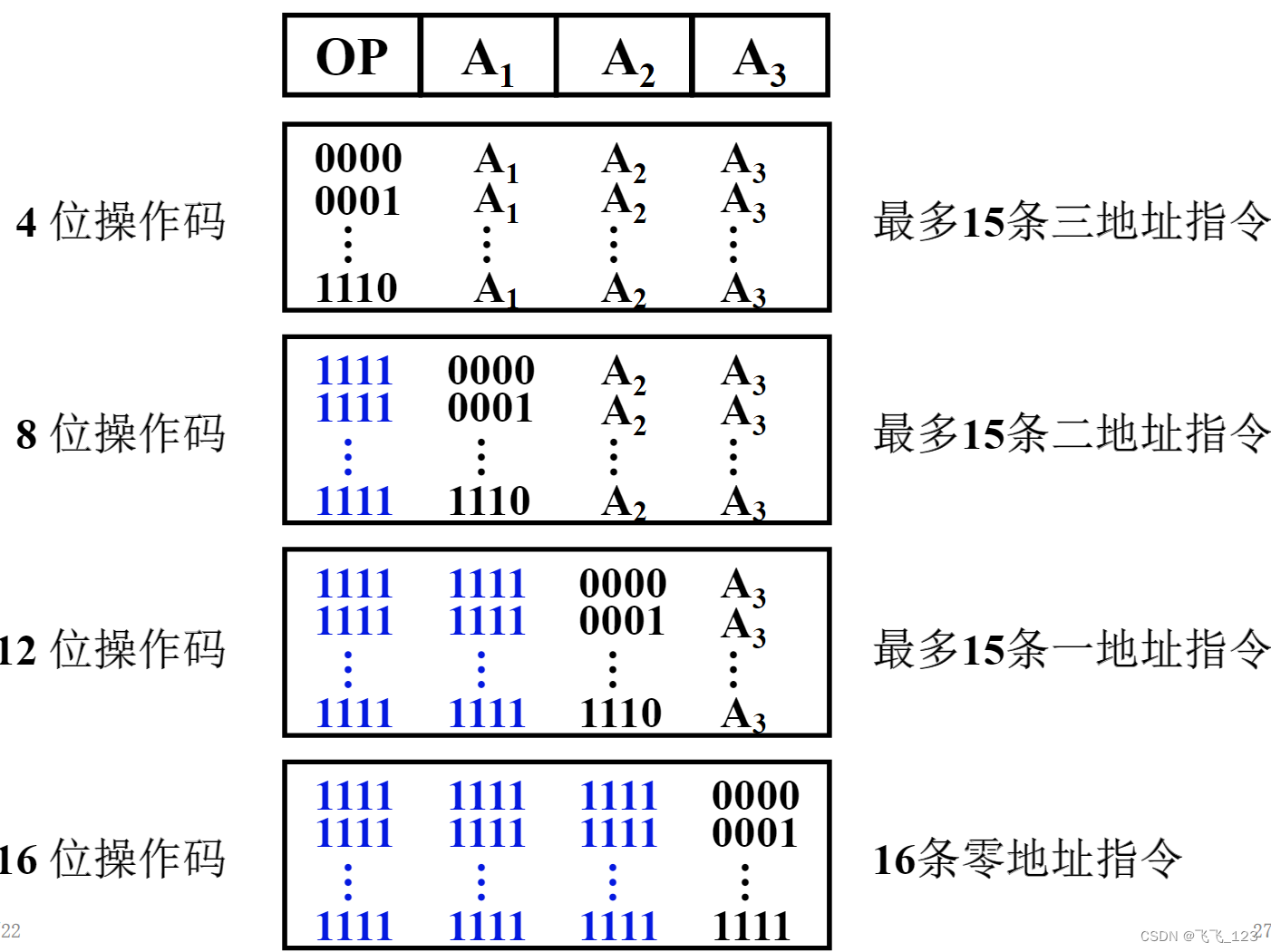

a.保留一个编码的码点作为扩展标志

假设OP是操作码字段，A1、A2、A3都是地址码字段，且长度均为4位。操作码的位数随地址数的减少而增加。下图中蓝色字体为扩展标志（码点）。

为了使计算机能够正确识别操作码，扩展过程中需遵循原则：短操作码不能是长操作码的前缀。

三地址指令操作码每减少一种，最多可构成2^4种二地址指令。（例如，将1110和1111均作为二地址指令的码点，则三地址指令减少了1110开头的1条，而二地址指令增加了1110开头的2^4条。）同理，二地址指令操作码每减少一种，最多可构成2^4种一地址指令。

b.利用操作码当中某一位作为扩展标志

2.地址码

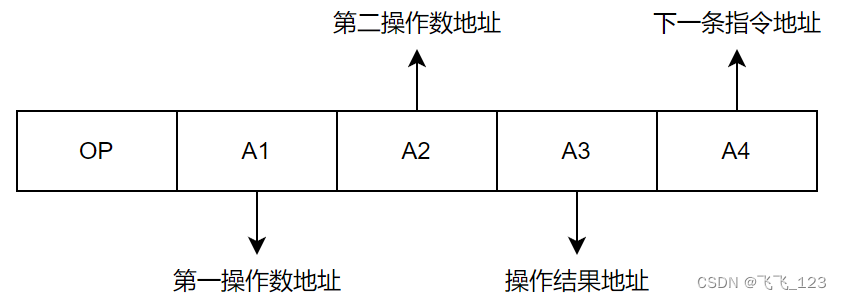

（1）四地址

(A1)OP(A2)-->A3

访存次数：4次（取指*1，取操作数*2，结果写入内存*1）。

假设指令字长和操作码长度固定，地址码的长度相等，为了扩大寻址范围，需要减少地址码的数量，增加其长度。

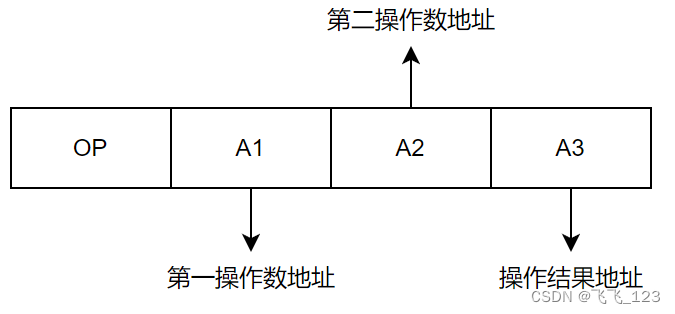

（2）三地址

用PC代替A4。

(A1)OP(A2)-->A3

访存次数：4次（取指（到PC）*1，取操作数*2，结果写入内存*1）。

（3）二地址

进一步减少地址码字段，取消A3，将运算结果保存在A1或A2中。

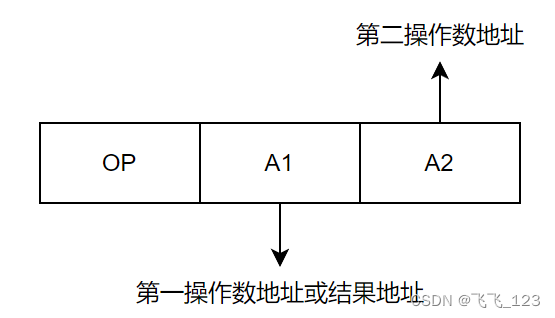

 (A1)OP(A2)-->A1

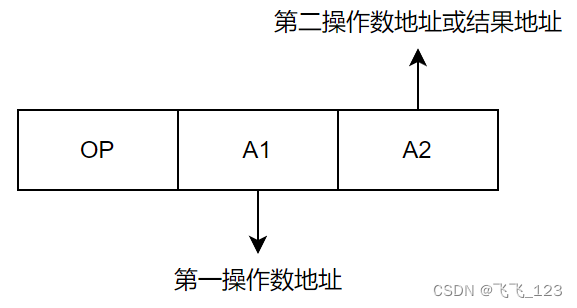

 (A1)OP(A2)-->A2

访存次数：4次（取指（到PC）*1，取操作数*2，结果写入内存*1）。

为了减少访存次数，可将结果保存在寄存器ACC中（3次访存）。

(A1)OP(A2)-->ACC

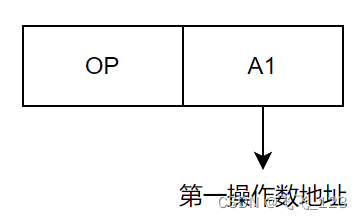

（4）一地址

若用ACC代替A1或A2，可进一步减少地址码的位数，并减少访存次数。只需指明另外一个操作数 在内存单元中的地址。

 (ACC)OP(A1)-->ACC

访存次数：2次（取指（到PC）*1，取操作数*1）。

（5）零地址

无地址码。例如对ACC中的数据进行操作，ACC采用隐含寻址的方式（在操作码中做出规定），或者对堆栈类型的寄存器进行操作，操作数隐含在堆栈指针中。

访存次数：1次（取指（到PC）*1）。

若将指令预取到缓存中，取指令可以不直接访问主存，但仍依赖于处理器内部资源，并不是完全意义上的不访存。

（6）指令的地址字段为寄存器

若指令字长不固定，由于寄存器的数量远远少于主存地址单元的个数，编码所需的地址码字段长度较短，因此当指令的地址字段为寄存器时，可以缩短指令字长，同时减少访存次数。

2.2指令的字长

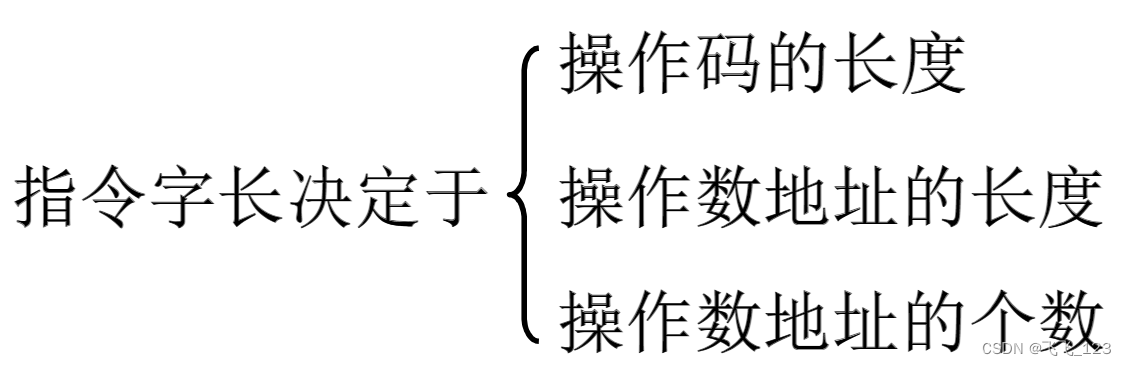

由指令的格式，不难看出指令字长= 操作码的长度+操作数地址的长度*操作数地址的个数

机器字长：处理器一次处理的二进制位数。机器字长与通用寄存器的宽度相同，此外，程序计数器（PC）和堆栈指针（SP）通常与机器字长相同；

存储字长：计算机内存中每个存储单元的位数，即内存中一次性可以存储和读取的数据位；

总线宽度：处理器和内存之间一次可以传输的数据量；

指令字长：一条指令所包含的位数，通常是处理器架构的一部分。指令字长与机器字长有关，通常为单字长、双字长或半字长（在许多指令集架构中，为了节省指令长度和存储空间，可以采用灵活的寻址方式，使指令中的地址码长度小于内存地址的长度）。指令字长越长，地址码长度越长，可直接寻址空间越大，但同时指令字占用空间越大，取指令越慢。

        理想情况下，机器字长、存储字长、总线宽度相匹配，以保证传输效率，实际中三者没有固定的长度大小关系，但都为字节的整数倍。计算机字长通常指的是机器字长，因为机器字长直接影响了处理器的基本运算能力和内存访问能力。

（1）固定字长

        指令字长<=存储字长

        定长指令结构简单，控制线路简单，如MIPS指令。

（2）可变字长

        指令字长按字节的倍数变化

        变长指令结构灵活，充分利用指令长度，控制复杂，如x86指令。

3.操作数类型和操作种类

3.1操作数类型

地址        无符号整数（绝对寻址）、有符号整数（相对寻址）

数字        定点数、浮点数、十进制数

字符        ASCII

逻辑数        逻辑运算

3.2操作类型

（1）x86指令的操作类型

x86指令分类

类型	举例
数据传送类	取数	MOV AX,TEMP（表示将TEMP中的数据传送到寄存器AX中，TEMP可以是一个立即数、寄存器或者内存地址。）
	存数	MOV TEMP,AX（TEMP可以是一个内存地址，也可以是一个变量名或者一个内存偏移量，表示数据要存储的位置。）
	传送	MOV AX,CX（将寄存器CX中的值传送给寄存器AX。）
算术运算类	定点	加，减，乘，除等
	浮点	加，减，乘，除等
	整数	加，减，乘，除，求反，求补等
逻辑运算类	NOT,AND,OR,XOR,TEST
程序控制类	无条件转移	JMP
	条件转移	C（进位标志）,Z（零标志）,N（符号标志）,P（奇偶标志）,V（溢出标志）
	转子程序	JSR
	子程序返回	RET
	中断返回	IRET
输入/输出类	输入	IN AX,n
	输出	OUT n,AX
其他类	CLC（Clear Carry Flag）将进位标志寄存器清零 CLI（Clear Interrupt Flag）将中断标志寄存器清零 HLT WAIT

 （2）MIPS指令的操作类型

MIPS指令分类

类型	举例			格式
运算指令	算数	add	有符号整数相加指令，将两个寄存器中的值相加，并将结果存储到目标寄存器中。	add $rd, $rs, $rt rd：目标寄存器 rs：第一个源寄存器 rt：第二个源寄存器
		addi	有符号整数立即数相加指令，将一个寄存器中的值与一个立即数相加，并将结果存储到目标寄存器中。	addi $rt,$ts,immediate rt：目标寄存器 rs：源寄存器 immediate：立即数（16位有符号整数）
		addu	无符号整数相加指令，与add指令类似，但不处理溢出。	addu $rd, $rs, $rt
		addiu	无符号整数立即数相加指令，与addi指令类似，但不处理溢出。	addiu $rt,$rs,immediate （16位无符号整数）
		sub	有符号整数减法指令，将第二个寄存器的值从第一个寄存器的值中减去，并将结果存储到目标寄存器中。	sub $rd, $rs, $rt
		subu	无符号整数减法指令，与sub指令类似，但不处理溢出。	subu $rd, $rs, $rt
		mult	有符号整数乘法指令，将两个寄存器中的值相乘，并将结果存储到HI和LO寄存器中。	mult $rs, $rt
		multu	无符号整数乘法指令，与mult指令类似，但对无符号整数进行乘法。	multu $rs, $rt
		div	有符号整数除法指令，将第一个寄存器的值除以第二个寄存器的值，并将商存储到LO寄存器中，余数存储到HI寄存器中。	div $rs, $rt
		divu	无符号整数除法指令，与div指令类似，但对无符号整数进行除法。	divu $rs, $rt
		slt	有符号整数比较指令，比较两个寄存器中的值，如果第一个值小于第二个值，则将目标寄存器设置为1，否则设置为0。	slt $rd, $rs, $rt
		slti	有符号整数立即数比较指令，将一个寄存器中的值与一个立即数进行比较，设置目标寄存器的值为1或0。	slti $rt, $rs, immediate
		sltiu	无符号整数立即数比较指令，与slti指令类似，但对无符号整数进行比较。	sltu $rt, $rs, immediate
	逻辑	and,andi,or,ori,xor,xori,nor（均为按位操作）		and $rd, $rs, $rt andi $rt, $rs, immediate
	移位	sll（Shift Left Logical） 将寄存器中的值逻辑左移指定的位数。 sllv（Shift Left Logical Variable） 将寄存器中的值逻辑左移，移位量由另一个寄存器中的值指定。 srl srlv sra（Shift Right Arithmetic） 将寄存器中的值算术右移指定的位数。 srav（Shift Right Arithmetic Variable）  将寄存器中的值算数右移，移位量由另一个寄存器中的值指定。		sll $rd, $rt, sa sa：移位位数（5位立即数） sllv $rd, $rt, $rs rs：指定移位位数的寄存器
分支指令		beq：比较两个寄存器，如果它们相等，则跳转到指定的地址。		beq $rs, $rt, offset
		bne
		blez(<=0)：检查寄存器的值，如果小于或等于零，则跳转到指定的地址。		blez $rs, offset
		bgez(>=0)
		bltz(<0)
		bgtz(>0)
		jal（jump and link）：跳转到指定的地址并保存返回地址到寄存器$ra（一般为$31）。		jal target
		j：无条件跳转到指定的地址。		j target
		jr：跳转到寄存器中存储的地址，常用于返回调用者。		jr $rs
访存指令		lw：从内存中加载一个字到指定的寄存器。 lh,lb,sw,sh,sb		lw $rt, offset($rs) offset为偏移字节数
系统指令		syscall：执行系统调用，通常用于与操作系统进行交互，例如 I/O 操作。 break：产生一个断点异常，一般用于调试。 sync：同步指令，确保之前的指令在之后的指令执行前完成（主要用于多处理器系统中的同步）。 cache：用于管理缓存操作，例如刷新或无效缓存行。		syscall break sync cache op,offset(base)

4.寻址方式

寻址：确定本条指令的操作数地址，或下一条要执行的指令的地址。

4.1指令寻址

（1）顺序寻址

(PC)+1-->PC

偏移量为一条指令的长度

（2）跳跃寻址

目标地址由转移指令指出

4.2数据寻址

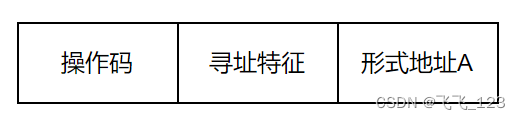

（1）指令格式

形式地址A：指令字中的地址

有效地址EA：操作数的真实地址

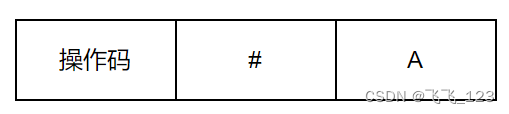

（2）立即寻址

A是补码形式的立即数，可正可负。

A就是操作数，在取指阶段被写入CPU中，执行阶段无需再次访存。A的位数决定操作数的范围。

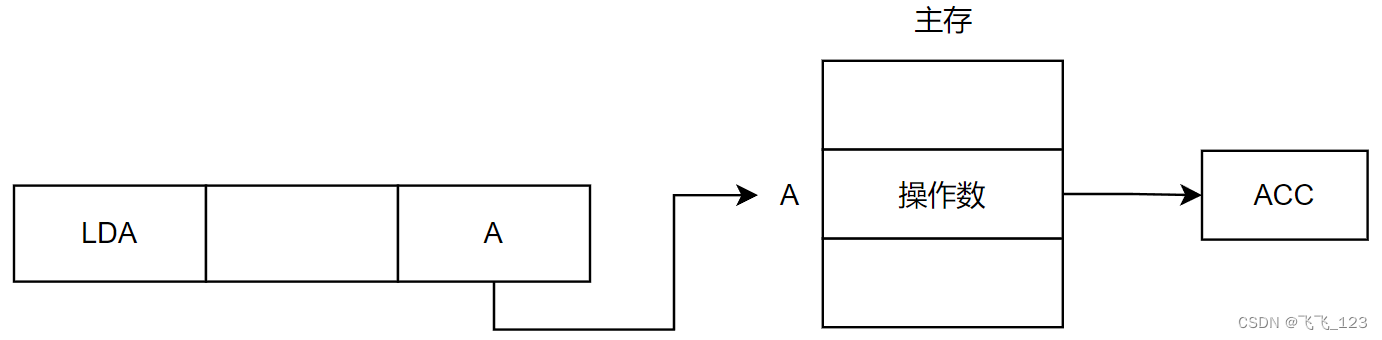

（3）直接寻址

EA=A        有效地址（内存单元的物理地址）由形式地址直接给出。A的位数决定操作数的寻址范围。

 根据内存单元的物理地址访问内存，取出操作数并送到寄存器ACC中。需要访问一次存储器。

（4）隐含寻址

寻址方式隐含在操作码中，或参与运算的某个数据的位置由操作码直接给出。

寻址特征指出的是A的寻址特征，在上图中，A是其中一个操作数的地址，采用直接寻址的方式。另一个操作数隐含在ACC中。执行一次指令的过程中需要访问一次存储器。

其他例子：

以8086处理器为例，MUL指令的被乘数隐含在AX（16位）或AL（8位）中，MOVS指令源操作数的地址隐含在SI中，目的操作数的地址隐含在DI中。

采用隐含寻址的方式，指令中地址字段减少，可缩短指令字长。

（5）间接寻址

操作数的地址保存在某一个内存单元中。

EA=(A)        有效地址由形式地址间接提供

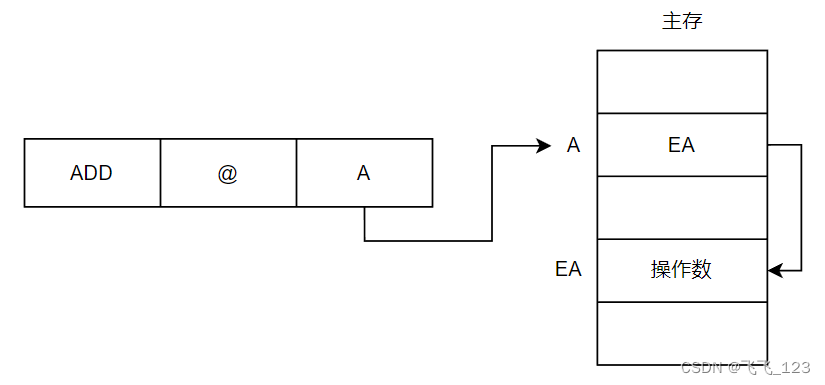

a.一次间址

有效地址保存在A指向的内存单元中

显然指令执行阶段需要进行两次访存。

通过这种方式可以扩大寻址范围，并且只需要修改EA的值就可以修改操作数的地址，方便编制程序。

b.多次间址

A是下一个中间地址的地址。通过标志位1或0区分中间地址和有效地址。

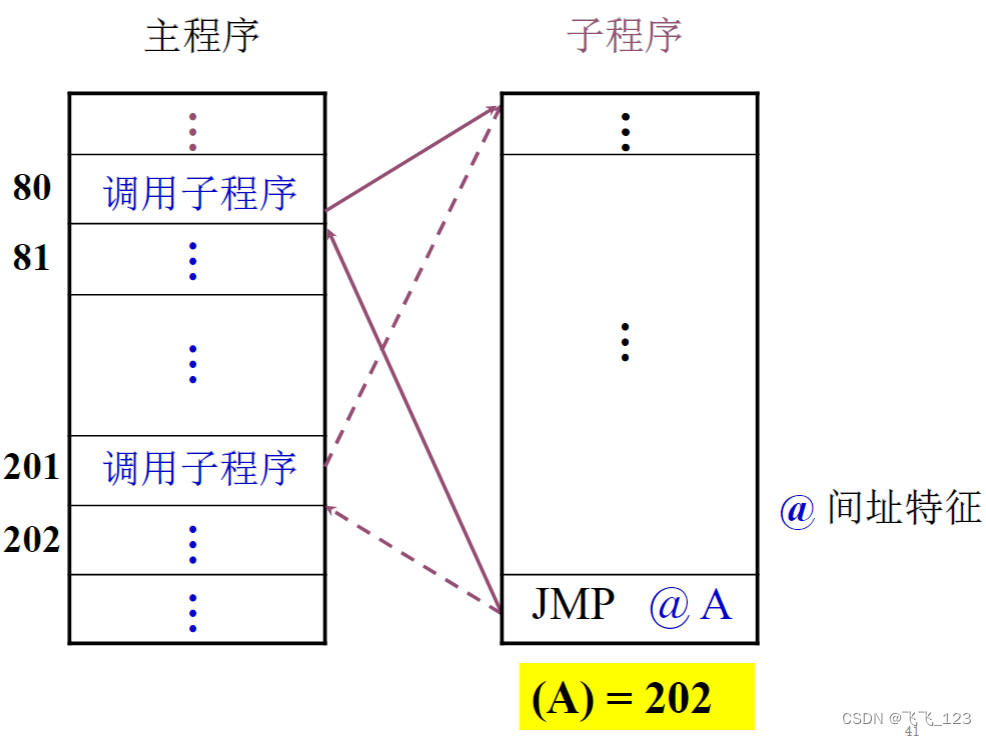

c.间接寻址的应用

将程序断点保存在A指向的地址单元，子程序执行完后返回。

（6）寄存器寻址（寄存器直接寻址）

EA=Ri        有效地址为寄存器编号

 执行阶段        Q不访存，只访问寄存器，执行速度快。另外寄存器的个数有限，编码短，可缩短指令字长。

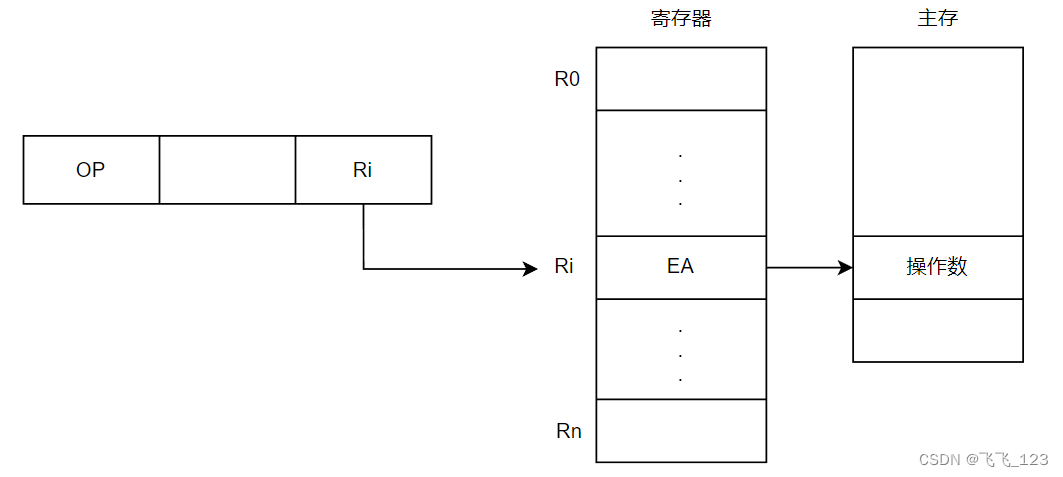

（7）寄存器间接寻址

EA=(Ri)        有效地址在寄存器中

执行阶段需要访存。要修改操作数的地址只需修改寄存器的内容，便于编制循环程序。

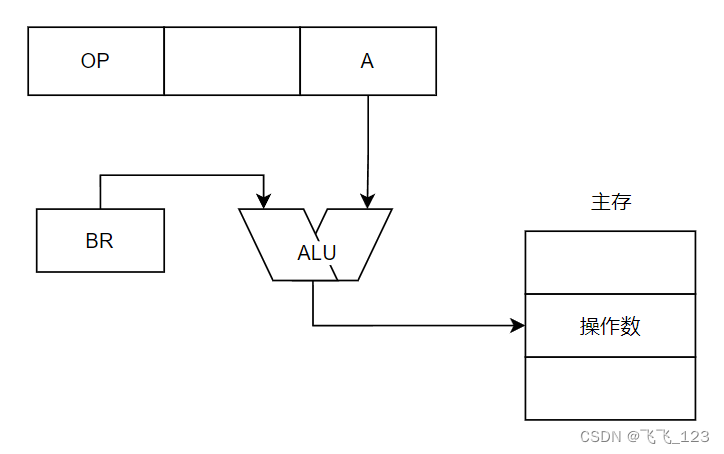

（8）基址寻址

a.采用专用寄存器作为基址寄存器

EA=(BR)+A        BR为基址寄存器

基址寻址方式可以扩大寻址范围，另外有利于多道程序设计， 将程序的起始地址放在BR，执行过程中动态的形成操作数的地址（程序的动态定位）。

基址寄存器的内容一般由操作系统或管理程序确定，用户不能修改。

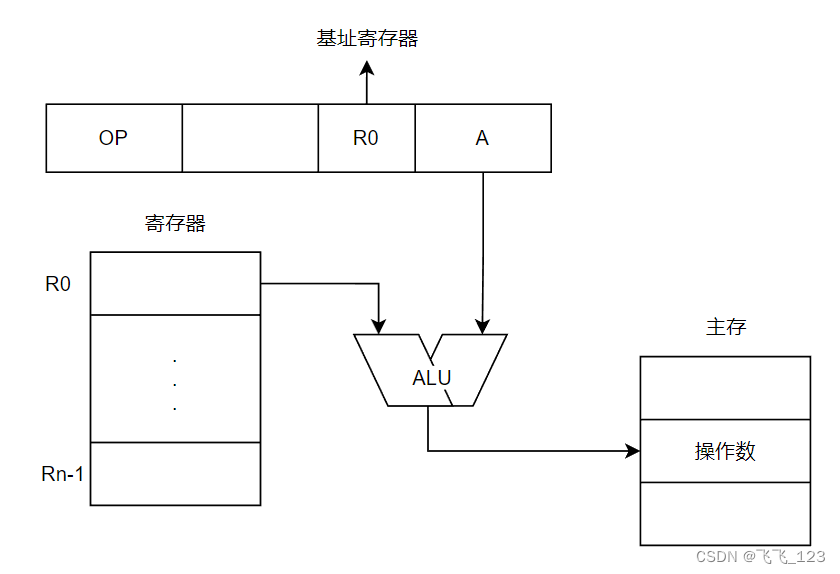

b.采用通用寄存器作为基址寄存器

可以由用户指定哪个寄存器作为基址寄存器，但是执行过程中基址寄存器的内容由操作系统决定， 用户不能修改，形式地址A可变。

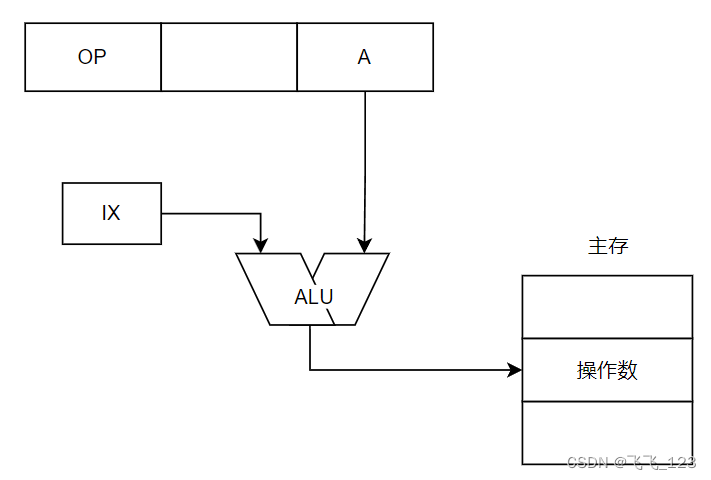

（9）变址寻址

EA=(IX)+A        IX为变址寄存器（可以专用，也可以指定通用寄存器作为变址寄存器）

 IX的内容由用户指定，程序执行过程中IX内容可变，A是固定的，便于处理数组问题。

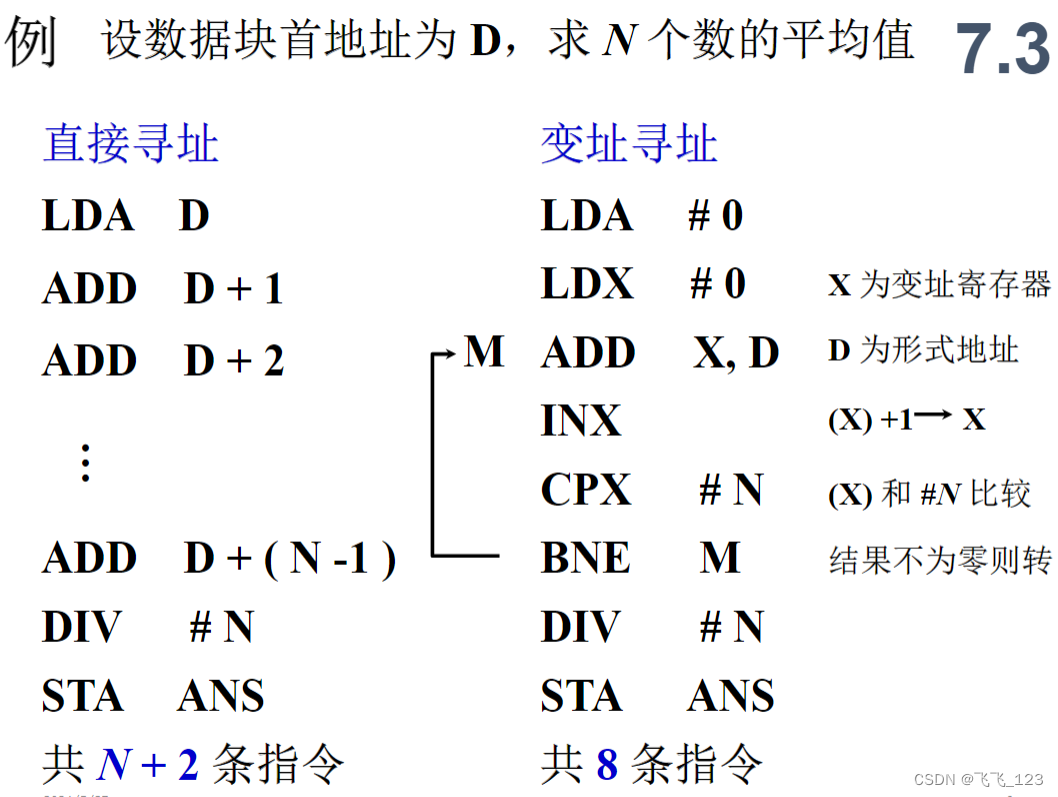

注：

#是直接寻址特征，#后面的数即为操作数

指令ADD X,D的含义为(ACC)+((X)+D)-->ACC

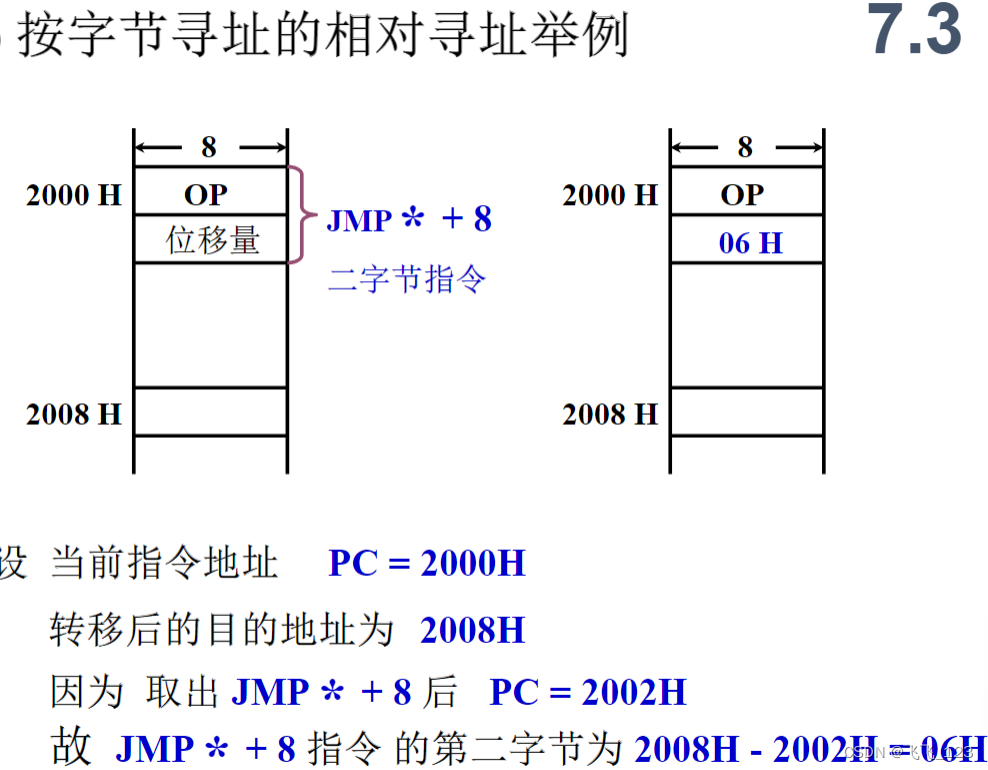

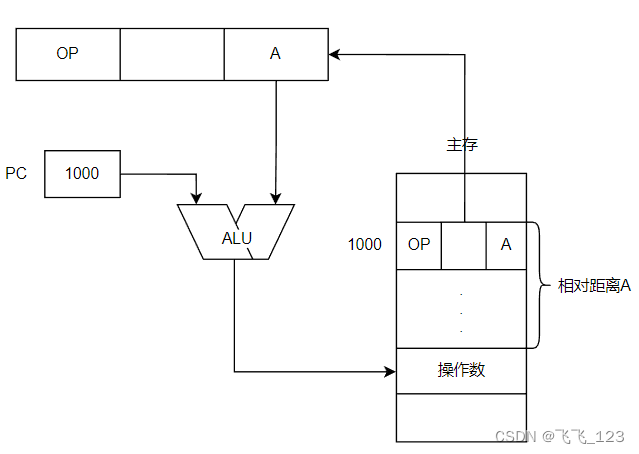

（10）相对寻址

EA=(PC)+A        A是相对于当前指令的位移量，是补码形式的立即数，可正可负。

 A的位数决定操作数的寻址范围。有利于程序浮动（程序在内存中的存数位置发生变化），广泛应用于转移指令（实际上是指令寻址）。

 在取出当前指令后执行指令之前，PC就已经完成+1的操作。

（11）堆栈寻址

堆栈	硬堆栈	使用较多。两个或以上的寄存器作为栈顶，内存作为栈底。
	软堆栈	8086使用软堆栈。是指定的内存空间。

栈顶地址由SP指出。栈顶为低地址。

进栈        (SP)-1->SP        （更新SP的位置，使其指向新的栈顶元素）

出栈        (SP)+1->SP

注：加1或减1前提是压栈或弹栈的数据恰好占用一个编址单元，实际上偏移量为1个存储字长的字节数。

5.指令格式举例

5.1设计指令格式应考虑的各种因素

1.指令系统的兼容性

2.操作类型        包括指令个数及操作的难易程度

3.数据类型        确定哪些数据类型可以参与操作

4.指令格式        指令字长是否固定；操作码位数、是否使用扩展操作码技术；地址码位数、地址个数、寻址方式类数

5.寻址方式        指令寻址、操作数寻址，各个操作能够使用哪些寻址方式，针对不同的数据类型有什么区别

6.寄存器个数        寄存器的多少直接影响指令执行的时间

5.2MIPS指令集

1.32个通用寄存器

寄存器	助记符	释义
0	$zero	常量寄存器，值固定为0，硬件实现
1	$at	临时变量，保留给汇编器使用
2~3	$v0~$v1	函数调用返回值
4~7	$a0~$a3	四个函数调用参数
8~15	$t0~$t7	暂存寄存器，子程序内可以直接调用
16~23	$s0~$s7	变量寄存器，子程序返回应复原内容
24~25	$t8~$t9	暂存寄存器，子程序内可以直接调用
26~27	$k0~$k1	操作系统保留，中断异常处理
28	$gp	全局指针
29	$sp	栈指针
30	$fp	帧指针
31	$ra	函数返回地址

MIPS的寄存器：

• 32个通用寄存器$0~$31
• 32个 单精度浮点寄存器f0~f31
• 2个乘商寄存器Hi和L0
• PC有单独的寄存器
• 没有程序状态寄存器
• 没有专门的寻址方式字段，寻址方式由OP指定
• RISC-V有类似的32个寄存器设置

2.三种指令格式

所有指令都是32位宽，按字地址对齐

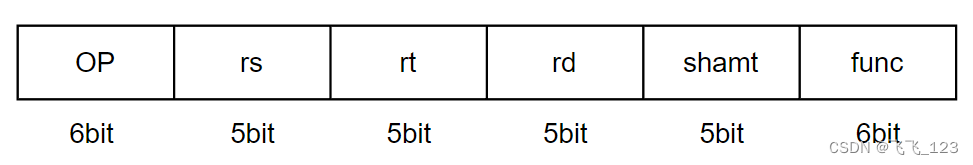

（1）R-type

指令字段的含义：

• OP：操作码
• rs：第一个源操作数寄存器
• rt：第二个源操作数寄存器
• rd：结果寄存器
• shamt：移位指令的位移量
• func：功能码。操作码相同时，由功能码定义不同的含义。R-type指令的OP字段是固定的000000，具体操作由func字段给出，例如加法操作的func字段是100000。

举例：sub rd,rs,rt

寻址方式：寄存器（rs）寻址

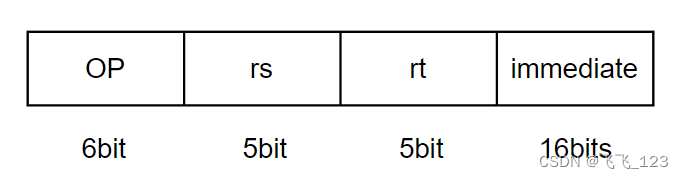

（2）I-type

举例：

• 运算指令，如ori rt,rs,imm16
• LOAD和SRORE指令，如lw rt,rs,imm16
• 分支指令，如beq rs,rt,imm16

寻址方式：

• 立即寻址
• 基址或变址
• 相对寻址        (PC)+4+immediate<<2

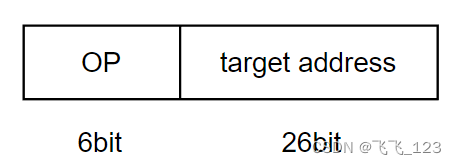

（3）J-type

无条件跳转指令，如j target

寻址方式：伪直接寻址

target address是无条件转移地址的低26位，PC高4位拼上26位直接地址，后面添2个0就是目标地址。（存储单元按字节编址，指令按字对齐，每个字至少有4个或8个字节，所以指令的地址一定是4的倍数）

5.3x86指令集

待补充

6.RISC技术

RISC和CISC的特征和比较

RISC	CISC
选用频度较高的一些简单指令，复杂指令的功能由简单指令组合实现	系统指令复杂庞大，各种指令使用频度相差大
指令长度固定，指令格式种类少，寻址方式少	指令长度不固定，指令格式种类多，寻址方式多
只有LOAD/STORE指令访存	指令格式不受限制
CPU中有多个通用寄存器	CPU中设有专用寄存器
采用流水技术，一个时钟周期内完成一条指令	大多数指令需要多个时钟周期执行完毕
采用组合逻辑实现控制器	采用微程序控制器
采用优化的编译程序	难以用优化编译生成高效的代码
不易实现指令系统兼容	易于实现指令系统兼容
