1.微操作命令分析

完成一段程序分四个工作周期：取指周期、间址周期、执行周期、中断周期。

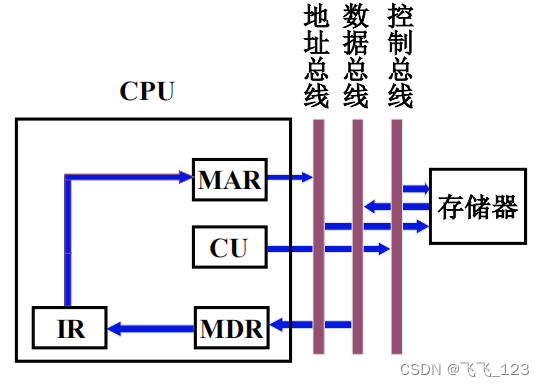

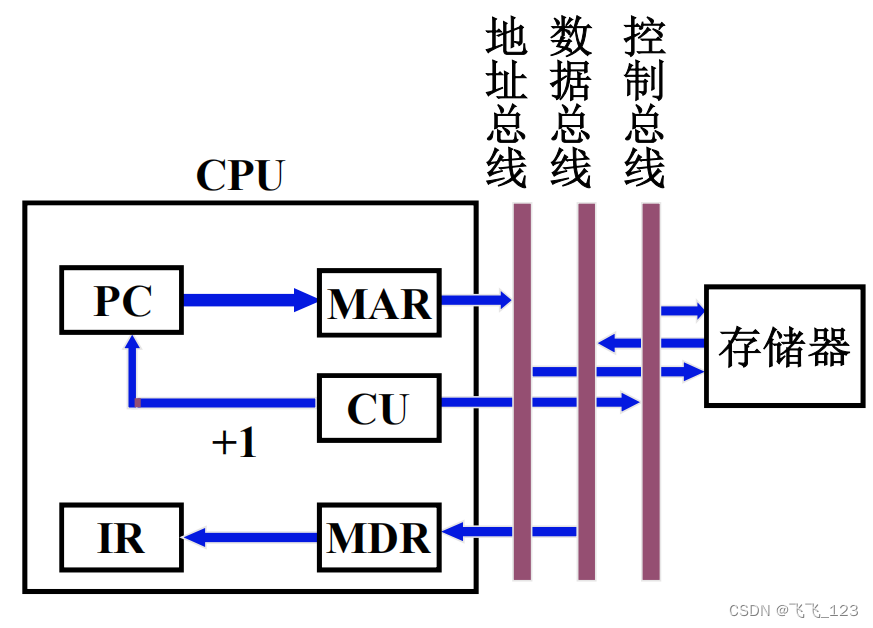

1.1取指周期

PC-->MAR-->地址线

1-->R（向存储器发出读命令）

M(MAR)-->MDR

MDR-->IR

OP(IR)-->CU（把操作码部分交给控制器进行分析）

(PC)+1-->PC

1.2间址周期

指令形成地址-->MAR（IR中指令的地址码部分）

Ad(IR)-->MAR

1-->R

M(MAR)-->MDR

MDR-->Ad(IR)

1.3执行周期

1.非访存指令

CLA 清零 0-->ACC
COM 取反 $\overline{ACC}$ -->ACC
SHR 算数右移 L(ACC)-->R(ACC), $ACC_{0}$ --> $ACC_{0}$ （这两个操作可以同时进行）
CSL 循环左移 R(ACC)-->L(ACC), $ACC_{0}$ --> $ACC_{n}$
STP 停机指令 0-->G（停机标志）

2.访存指令

a.加法指令

ADD X（ACC的内容和X指出的内存单元的内容相加，结果保存在ACC）

Ad(IR)-->MAR

1-->R

M(MAR)-->MDR

(ACC)+(MDR)-->ACC

b.存数指令

STA X（ACC中的数据保存在X指向的内存单元）

Ad(IR)-->MAR

1-->W（向存储器发出写命令）

ACC-->MDR

MDR-->M(MAR)

c.取数指令

LDA X

Ad(IR)-->MAR

1-->R

M(MAR)-->MDR

MDR-->ACC

3.转移指令

a.无条件转移

JMP X

Ad(IR)-->PC

b.条件转移

BAN X（负则转）

$A_{0}\cdot Ad(IR)+\overline{A_{0}}(PC) \to PC$

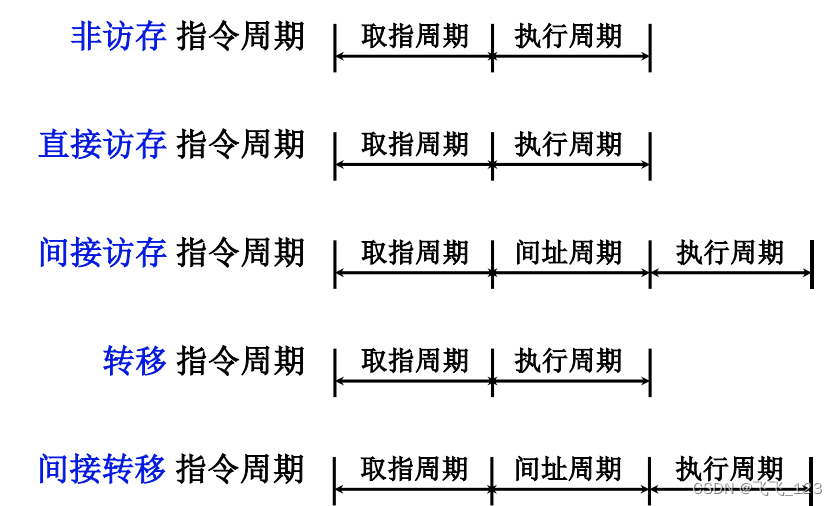

4.三类指令的指令周期

1.4中断周期

中断周期需要执行中断隐指令，即进行以下操作：

（1）保存断点

可将断点保存至特定的内存区域，也可使断点进栈

程序断点存入“0”地址	程序断点进栈
0-->MAR	(SP)-1-->MAR
1-->W	1-->W
PC-->MDR	PC-->MDR
MDR-->M(MAR)	MDR-->M(MAR)

（2）形成中断服务程序的入口地址

中断识别程序入口地址M-->PC（软件查询法）

或向量地址-->PC（硬件向量法）

（3）关中断

0-->EINT

2.控制单元的功能

发出各种控制命令或微指令，控制计算机系统，包括CPU内部各部件协调、稳定、正确、连续地运行。

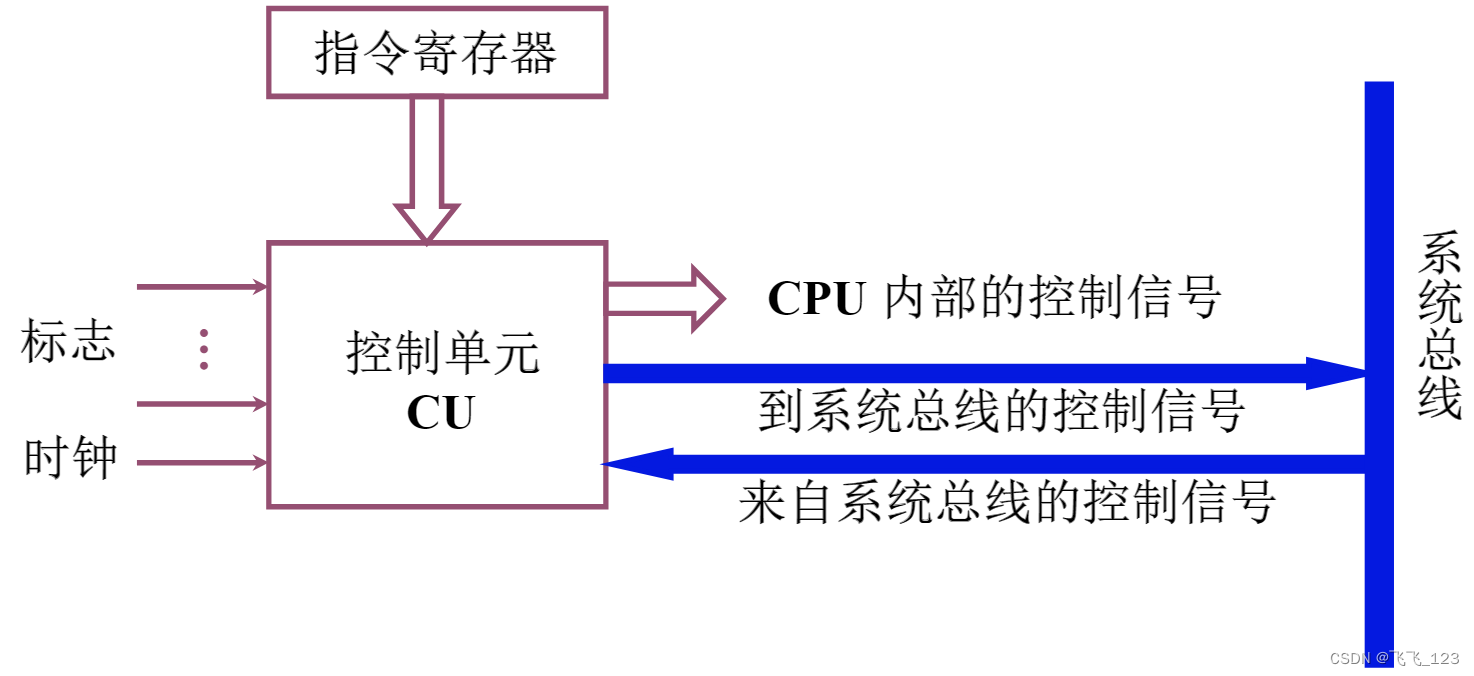

1.1控制单元的外特性

1.输入信号

a.时钟

CU受时钟控制，在特定的时间节点执行微操作

一个时钟脉冲可以发出一个操作命令或一组需同时执行的操作命令

b.指令寄存器

OP(IR)-->CU

控制信号与操作码有关

c.标志

CU 受标志控制（如条件转移指令的转移条件）

d.外来信号

如中断请求信号INTR

2.输出信号

a.CPU内的各种控制信号

$R_{i} \to R_{j}$

(PC)+1-->PC

ALU的算数运算和逻辑运算

b.送至总线的信号

输入信号：

$\overline{MREQ}$ 访存控制信号

$\overline{IO}/M$ 访问IO/存储器的控制信号

$\overline{RD}$ 读命令

$\overline{WR}$ 写命令

输出信号：

INTA 中断响应信号

HLDA 总线响应信号

2.2控制信号举例

1.不采用CPU内部总线的方式

CPU内部部件分散连接

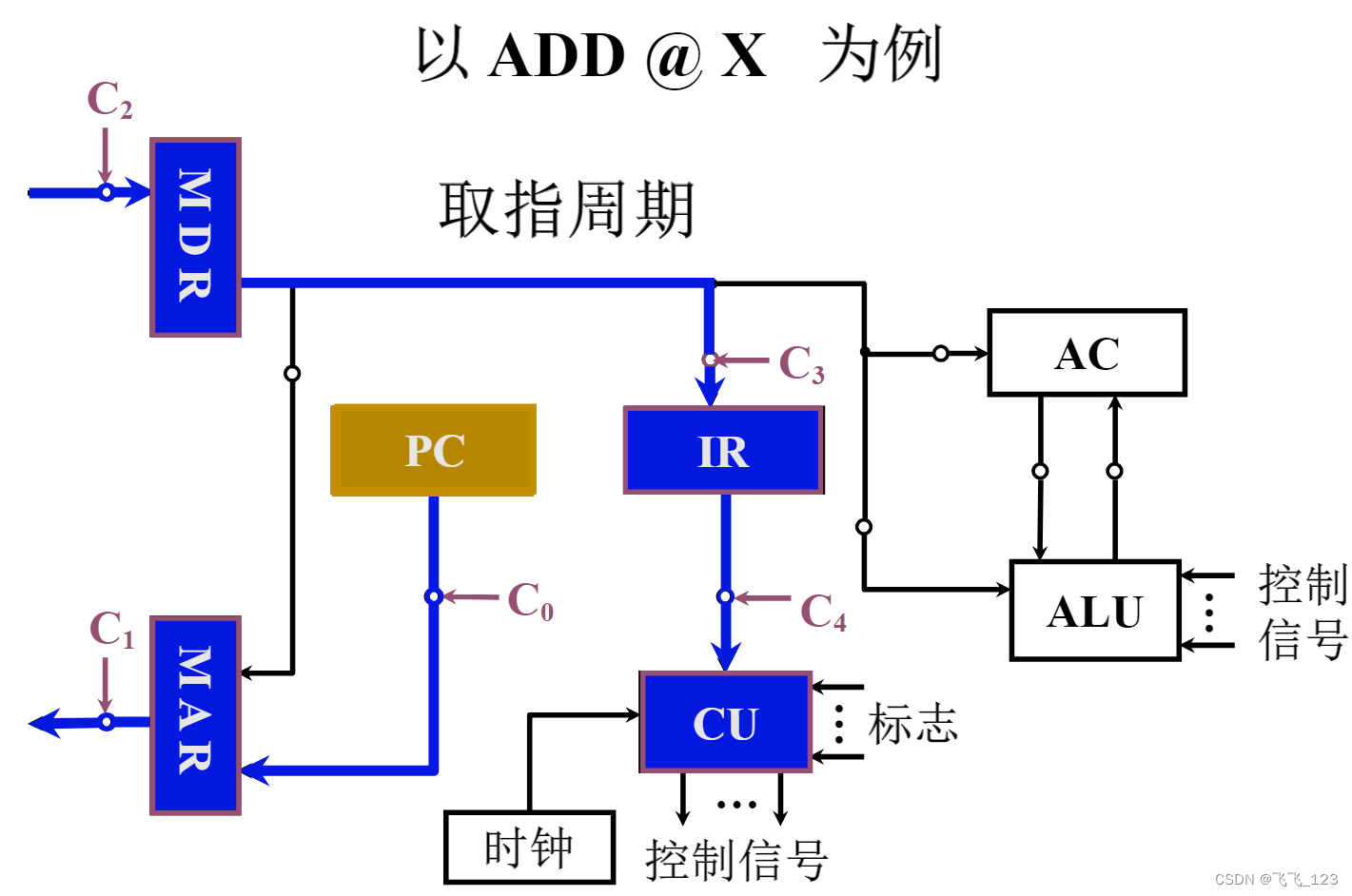

a.取指周期：

注：AC和经常使用的ACC都是累加器（Accumulator）的缩写。

图中MDR-->AC是取数指令的操作，加法指令直接将取回的操作数送到ALU中。

b.间址周期：

此时IR和MDR中都保存有刚刚取出的指令，地址码部分是操作数的形式地址

注：Ci是电路编号，不代表执行顺序，间址周期耳朵执行顺序为C5-->C1-->C2-->C3。

IR蓝色部分为操作码，黄色部分为地址码。

c.执行周期：

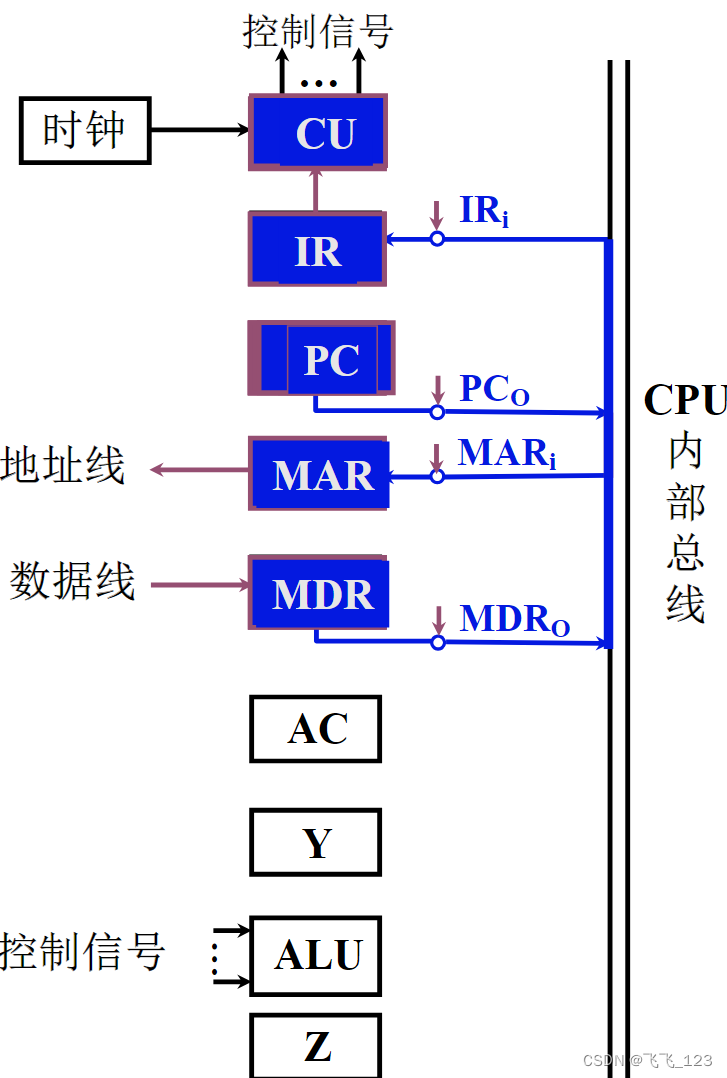

2.采用CPU内部总线方式

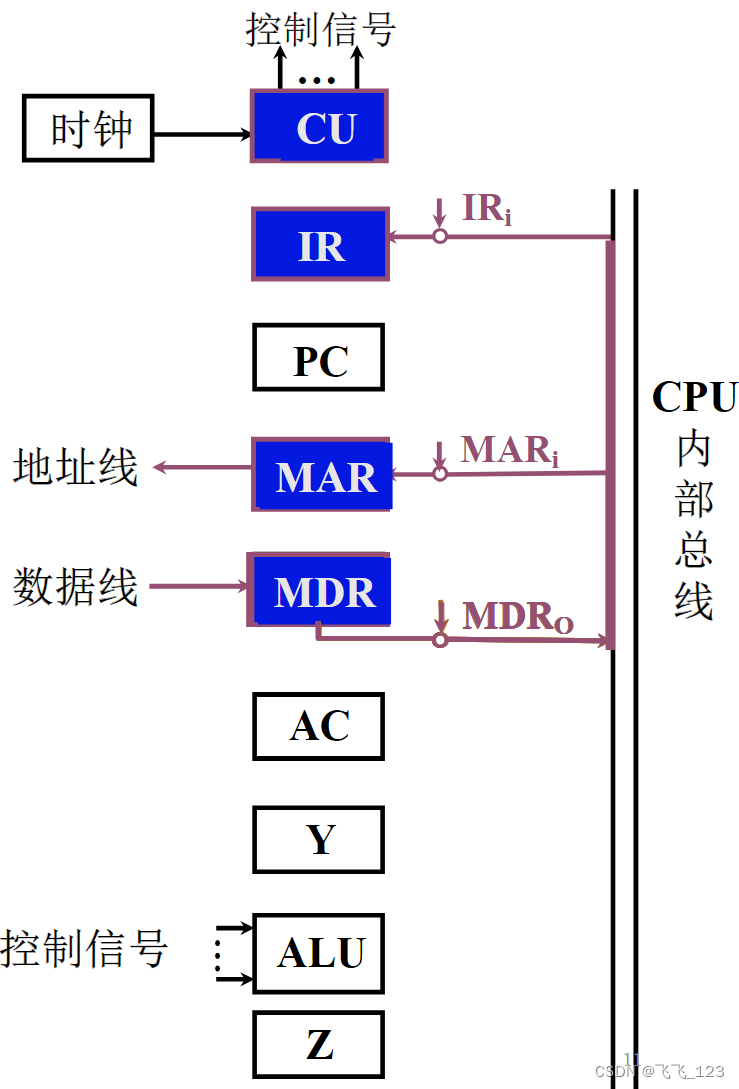

ADD @X取指周期

AC和Y是ALU的两个输入端寄存器，Z是ALU的输出端寄存器

PC-->MAR-->地址线
命令1-->R
数据线-->MDR
MDR-->IR
OP(IR)-->CU
(PC)+1-->PC

ADD @X间址周期

MDR-->MAR-->地址线（形式地址-->MAR）
1-->R
数据线-->MDR
MDR-->IR（有效地址-->Ad(IR)）

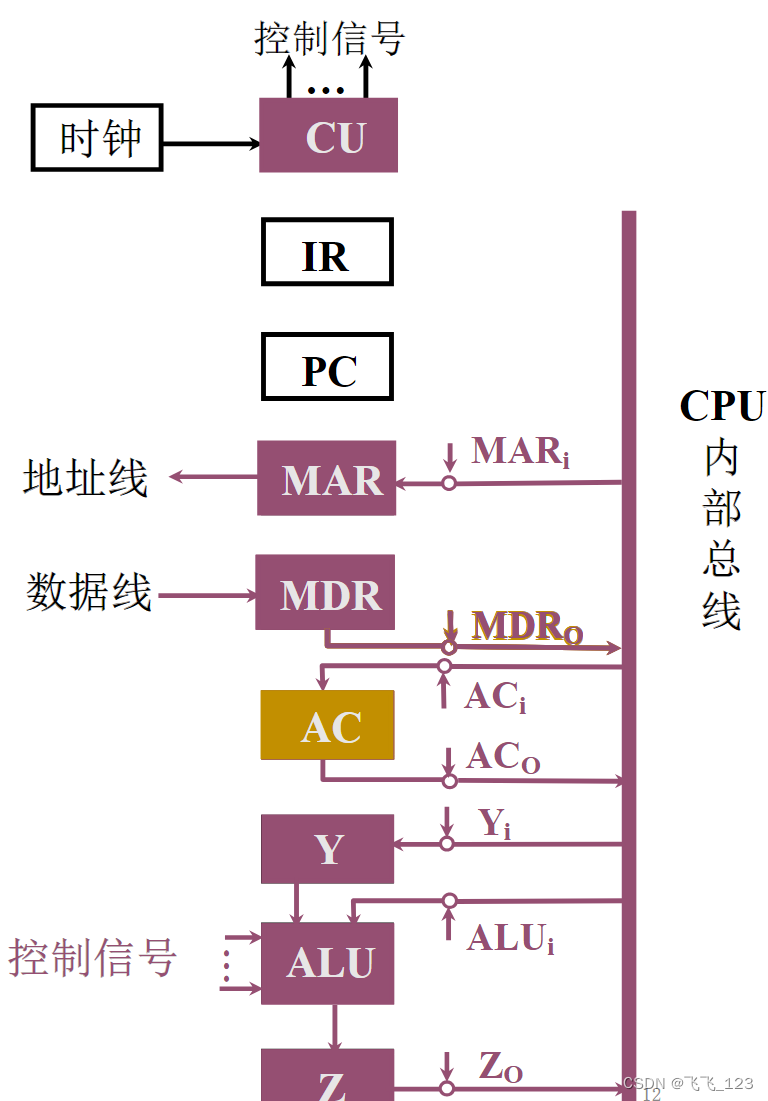

ADD @X执行周期

MDR-->MAR-->地址线
1-->R
数据线-->MDR
MDR-->Y-->ALU
AC-->ALU
(AC)+(Y)-->Z
Z-->AC

2.3多级时序系统

1.机器周期

a.机器周期的概念

所有指令执行过程中的一个基准时间

b.确定机器周期需考虑的因素

每条指令的执行步骤（微操作）

每一步骤所需的时间

c.基准时间的确定

以完成最复杂指令操作功能的时间为准

以访问一次存储器的时间为基准（从一个存储单元中取出数据并放到寄存器）

若指令字长=机器字长，则取指周期=机器周期

2.时钟周期（节拍、状态）

时钟周期是时钟频率的倒数，时钟频率时钟频率是指时钟信号每秒钟的振荡次数，由计算机系统中的时钟发生器控制，与计算机系统的硬件设计相关。

一个机器周期内可以完成若干个微操作，每个微操作需要一定的时间

将一个机器周期分成若干个时间相等的时间段（节拍/状态/时钟周期）

时钟周期是控制计算机操作的最小单位时间，用时钟周期控制产生一个或几个（并行）微操作命令

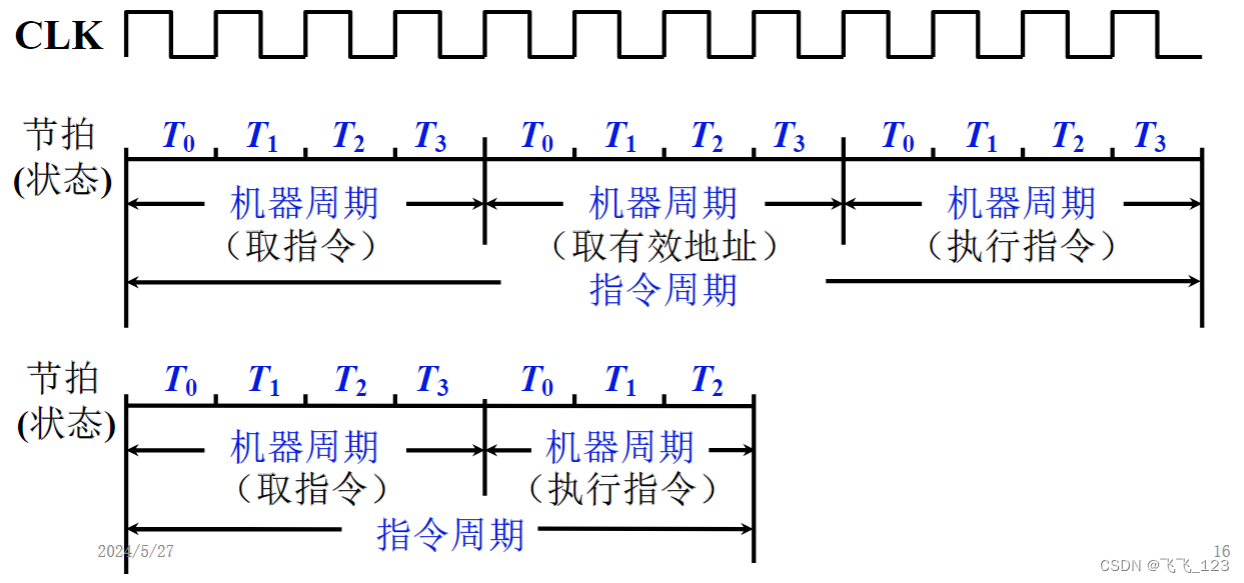

3.多级时序系统

指令周期、机器周期、节拍（状态）组成多级时序系统

一个指令周期包含多个机器周期，一个机器周期包含多个时钟周期

4.机器速度与机器主频的关系

在机器周期所含时钟周期数相同的前提下，两机平均指令执行速度之比等于两机主频（时钟周期的倒数）之比，也就是说机器的主频f越快机器的速度也越快。

$\frac{MIPS_{1}}{MIPS_{2}}=\frac{f_{1}}{f_{2}}$ 。

机器速度不仅与主频有关，还与机器周期中所含时钟周期数以及指令周期中所含机器周期数，以及是否采用流水方式有关。

2.4控制方式

产生不同微操作命令序列所用的时序控制方式

1.同步控制方式

任一微操作均由统一基准时标的时序信号（定宽定距的时钟）控制。即有一个统一的时钟信号控制控制信号的产生，进而控制各个部件的交互。

（1）采用定长的机器周期

以最长的微操作序列和最复杂的微操作作为标准，机器周期内节拍数相同

可能在某些执行阶段造成时间的浪费

（2）采用不定长的机器周期

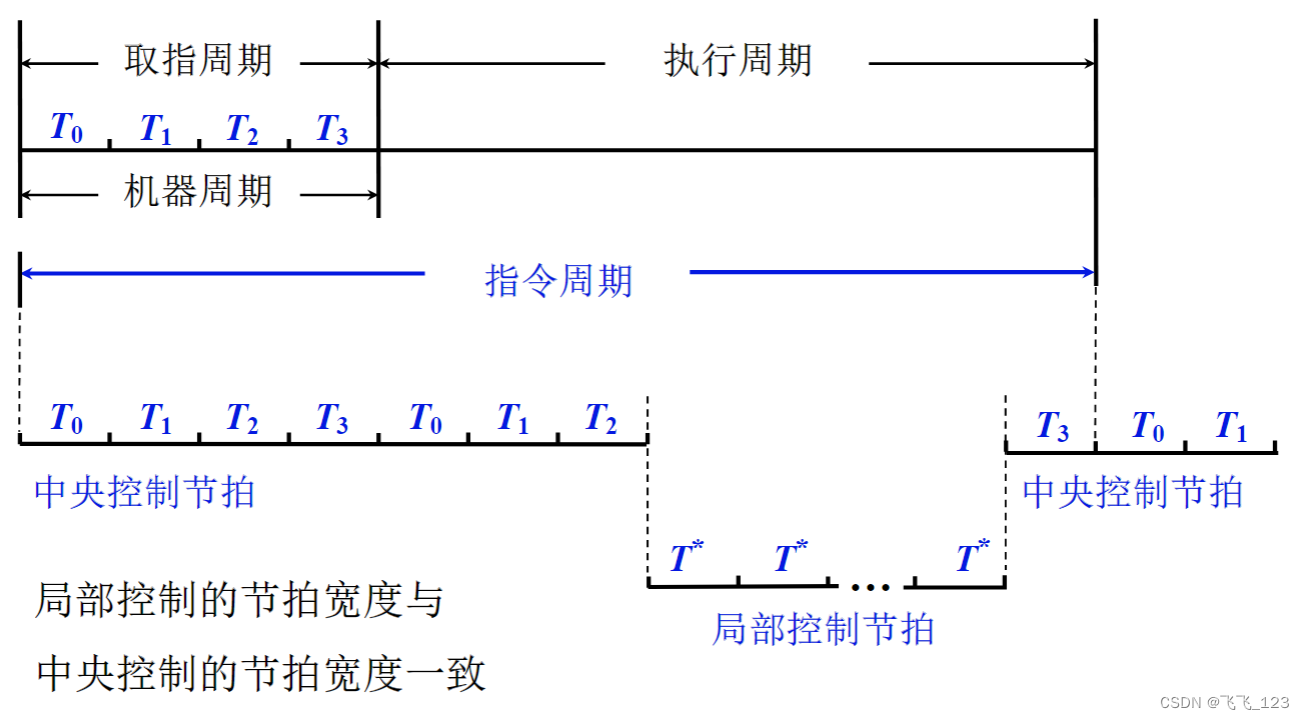

（3）采用中央控制和局部控制相结合的方法

2.异步控制方式

无基准时标信号

无固定的周期节拍和严格的时钟同步

采用应答方式（一个微操作完成后给出应答信号，告诉下一个微操作可以开始）

3.联合控制方式

同步与异步相结合

大部分指令执行的先后顺序和时间是确定的，可以采用同步方式，I/O指令的时间无法确定，采用异步方式

4.人工控制方式

（1）Reset

（2）连续和单条指令执行转换开关

（3）符合停机开关
