设计分享|74LS138译码器实现流水灯

具体实现功能：

74LS138译码器实现流水灯的控制。

设计介绍

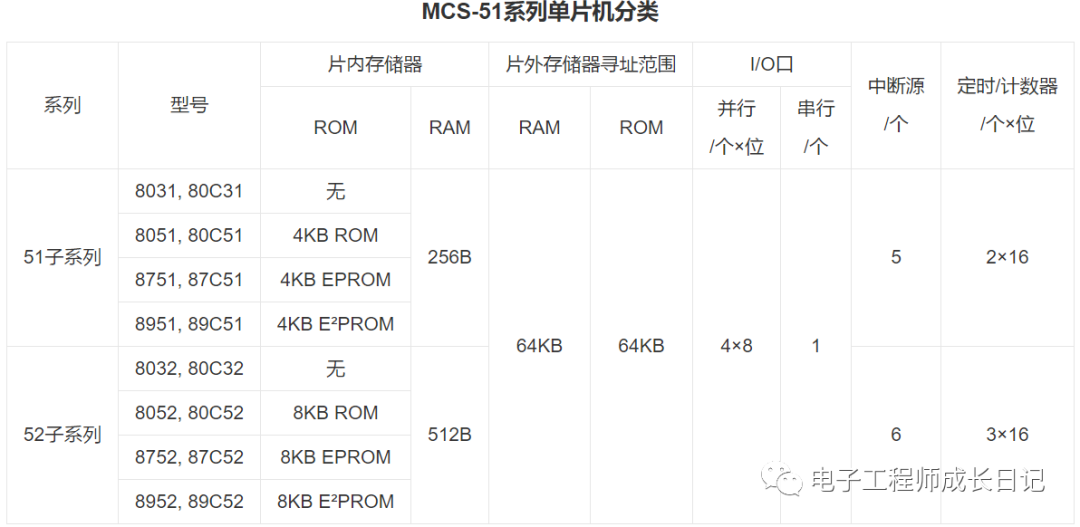

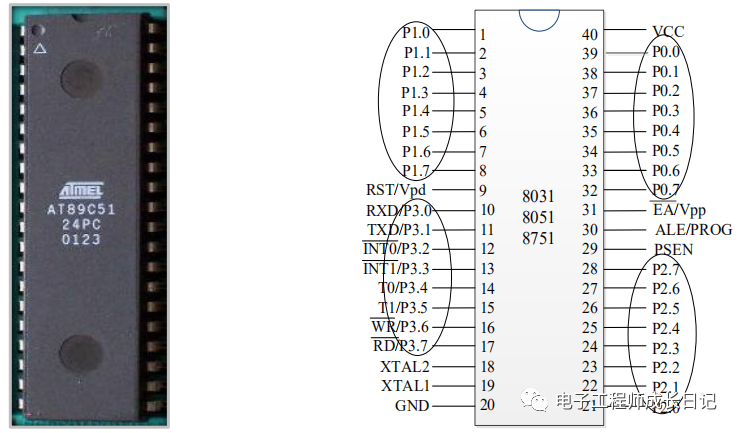

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

单片机类设计论文参考模板：

毕设无忧|单片机类毕设论文模板

设计内容

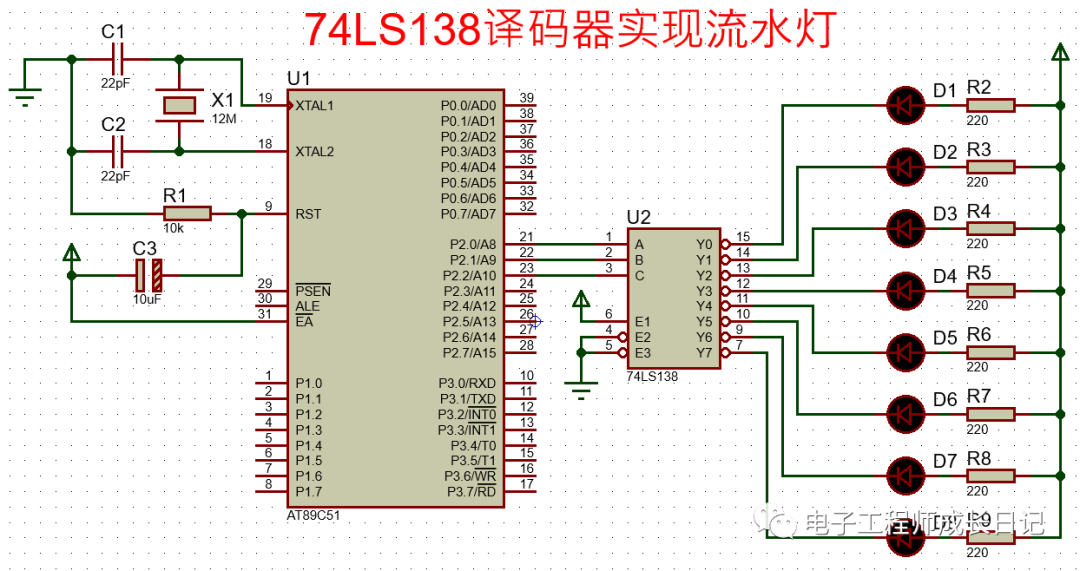

仿真图（protues8.7）

本设计利用protues8.7软件实现仿真设计，具体如图。

注：免费分享，请按照下图自行绘制仿真！！

protues8.7软件资料及仿真解决办法：

proteus8.7安装及破解教程（内附安装包）

protues仿真常见问题解决方案

Protues8.7简易教程

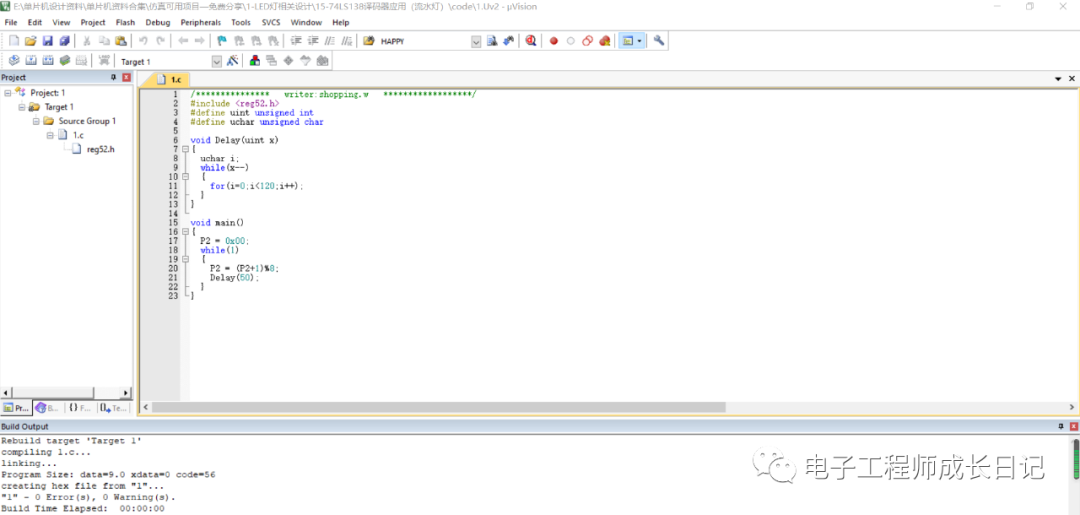

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

注：全部代码免费分享，请自行建立工程！！

本设计由C语言编写，全部代码如下：

#include <reg52.h>
#define uint unsigned int#define uchar unsigned char​void Delay(uint x){   uchar i;  while(x--)  {     for(i=0;i<120;i++);  }}​void main(){   P2 = 0x00;  while(1)  {     P2 = (P2+1)%8;    Delay(50);  }}

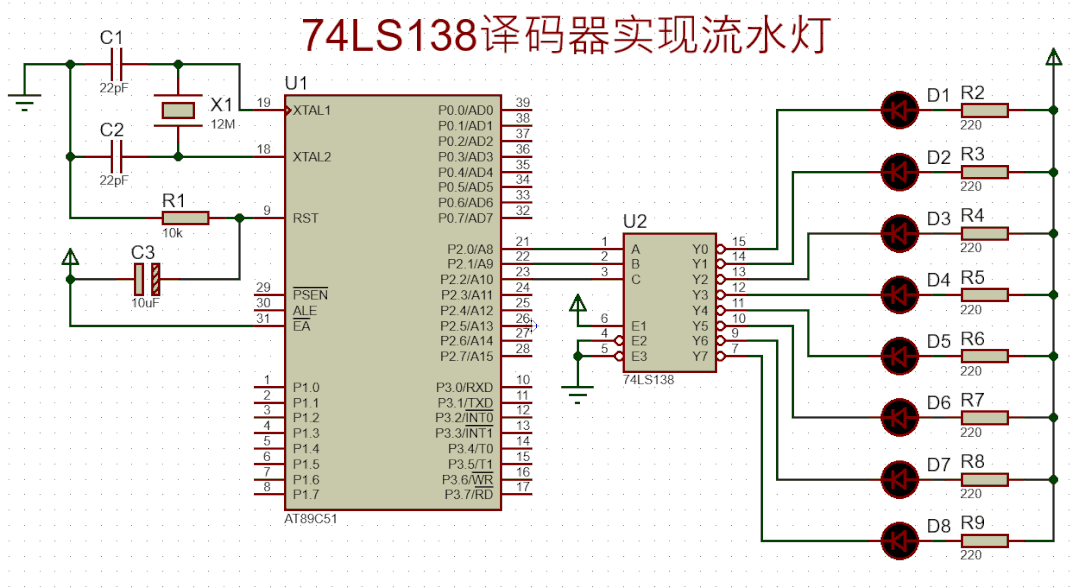

运行结果如图：
