具体实现功能

由51单片机+按键模块+LCD1602显示+报警模块+74HC595模块+LED指示灯等构成。
具体功能:
（1）根据红外传感器原理，用两个按键代替驶入检测红外传感器和驶出检测红外传感器，驶入按键按下表示有车进入停车场，驶出按键按下表示车辆离开；
（2）LCD1602实时显示停车场驶入车辆数、驶出车辆数、现有车辆数及剩余停车位数，总共16个车位，指示灯指示具体的车位占用情况；
（3）可以手动设置现有车辆数及剩余车位数；
（4）车位满后将报警提示。

仿真演示视频（实物功能和仿真类似）：

13-基于51单片机的停车场管理系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

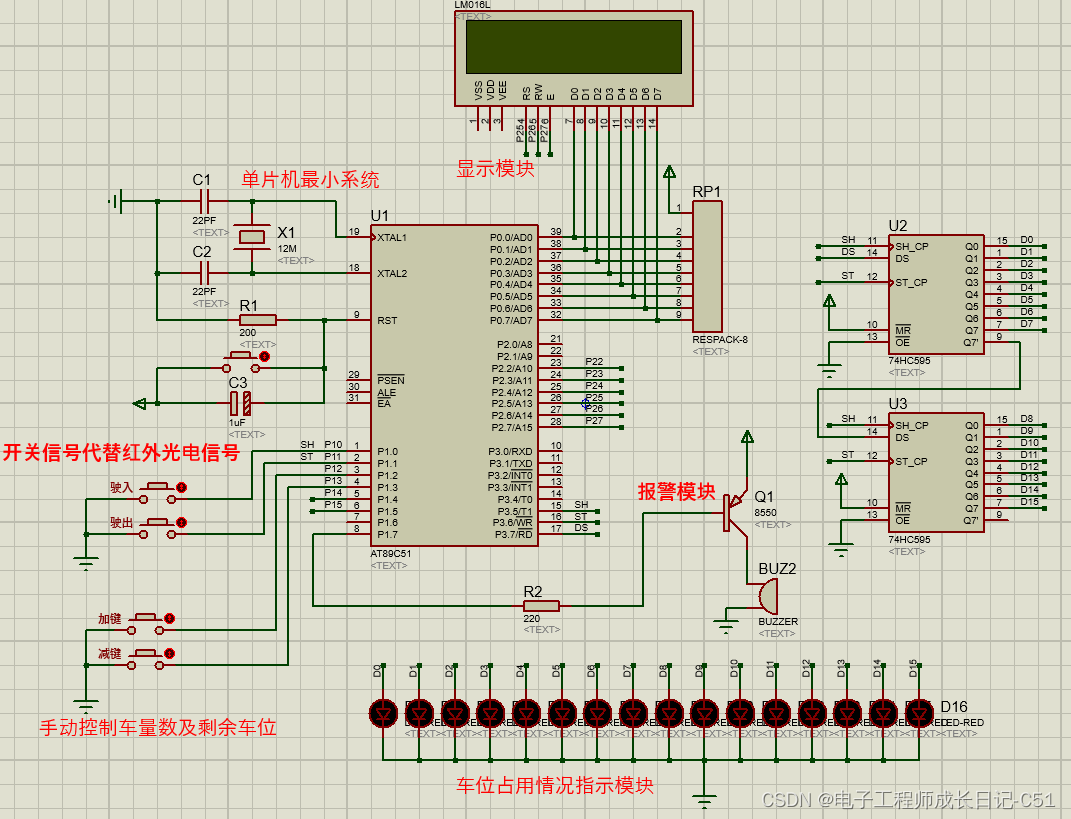

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

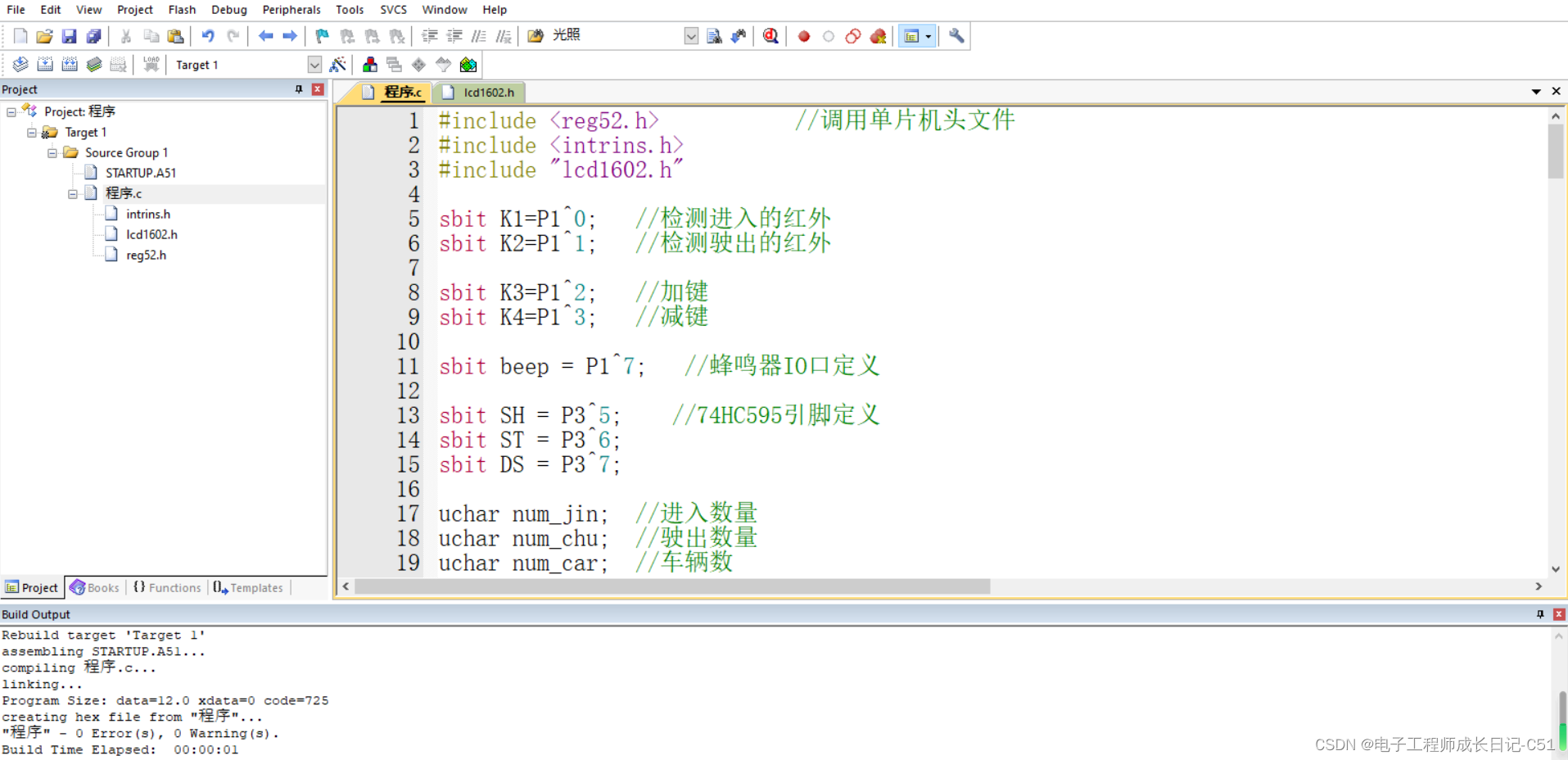

本设计利用KEIL5软件实现程序设计。

主函数如下：

/***************主函数*****************/
void main()
{
	init_1602();		//初始化1602液晶
	write_string(1,0,"Jin:    Chu:");
	write_string(2,0,"Car:      P:");//初始化显示
	write_sfm2(1,4,num_jin);
	write_sfm2(1,12,num_chu);
	write_sfm2(2,4,num_car);
	write_sfm2(2,12,16-num_car);  //初始化数值
	write_74hc595(0);  //74hc595写初始化
	while(1)
	{
		key();					//按键扫描
		if(num_car==16)	 //停满则报警
		{
			beep=0;
		}
		else
		{
			beep=1;
		}
	}
}

程序运行结果如图：
