基于单片机的太阳能自动追光系统设计

一、系统总体设计方案

本太阳能自动追光系统以 “太阳位置检测 - 方位调节 - 能量采集 - 状态反馈” 为核心逻辑，面向家庭屋顶光伏、户外便携式供电（如露营设备）等场景，实现太阳能电池板对太阳的实时追踪（方位角 0-180°、俯仰角 0-90°），提升太阳能利用率（相比固定安装提升 30%-50%），同时具备阴天自动复位、夜间休眠、过载保护功能，替代传统固定安装方式，解决太阳位置变化导致的能量采集效率低的问题。系统采用模块化架构，划分为核心控制模块、太阳检测模块、双轴驱动模块、太阳能供电模块、人机交互模块、状态显示模块六大单元。
核心控制模块以 51 单片机（STC89C52）为核心，负责接收太阳位置数据、执行追光算法、生成驱动指令；太阳检测模块通过光敏传感器阵列捕捉太阳光照强度差异，确定太阳方位；双轴驱动模块控制电池板绕水平（方位角）与垂直（俯仰角）轴转动，实现精准追光；太阳能供电模块将光能转化为电能，为系统与负载供电；人机交互模块支持手动 / 自动模式切换、参数设定；状态显示模块实时展示追光角度、发电量与系统状态。该设计兼顾追光精度与能量自给能力，硬件结构紧凑，适合中小型太阳能应用场景推广。

二、硬件选型与电路设计要点

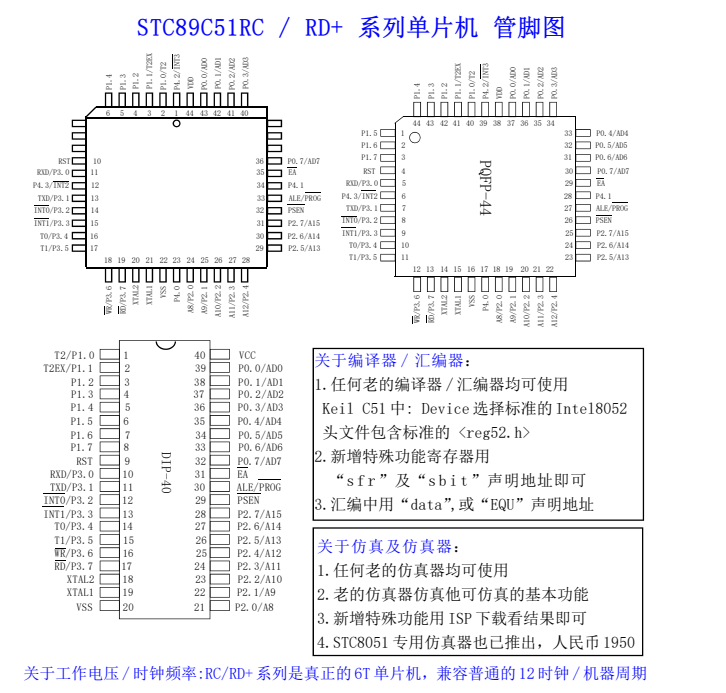

硬件选型以高灵敏度、低功耗为核心原则，核心控制器选用 STC89C52 单片机，其具备成熟开发环境、丰富 I/O 接口，支持定时器中断（用于追光周期控制）与 PWM 输出（用于电机调速），且成本低廉，能稳定协调多模块协同工作。太阳检测模块采用 4 组光敏电阻（GL5528，光照灵敏度 0.1-1000lux）组成阵列，分别安装于太阳能电池板的东、西、南、北四个边缘（或采用 “上下左右” 布局适配俯仰角检测）：每组光敏电阻串联 10kΩ 分压电阻，形成电压采集电路，光照越强，光敏电阻阻值越小，分压输出电压越高；4 路电压信号接入 12 位 AD 转换芯片 ADS1115（支持 I2C 通信），单片机通过对比 4 路电压差值，判断太阳偏移方向（如东侧电压＞西侧，判定太阳在东侧，需向东转动）。
双轴驱动模块采用 “步进电机 + 减速齿轮” 组合方案：
方位角驱动：选用 28BYJ-48 四相五线步进电机（步距角 5.625°/64，减速比 1:64，扭矩 0.4kg・cm），搭配 ULN2003 驱动板，单片机通过 4 个 I/O 口输出脉冲信号控制电机转动，实现电池板水平方向 0-180° 调节（对应电机约 2048 步）；
俯仰角驱动：选用同型号步进电机，安装于电池板垂直支架上，控制垂直方向 0-90° 调节（适应太阳高度角变化，如正午俯仰角 90°、傍晚 30°）；
电机供电采用 12V/2A 电源（由太阳能电池板经稳压电路提供），电机控制线串联 1kΩ 限流电阻，避免电流过大损坏单片机 I/O 口。
太阳能供电模块由 10W 单晶硅太阳能电池板（输出电压 18V，短路电流 0.6A）、12V 铅酸蓄电池（容量 7Ah，存储电能）、MPPT 充电管理芯片（TP4056，实现最大功率点跟踪，提升充电效率）组成：电池板将光能转化为电能，经 TP4056 稳压、限流后为蓄电池充电；蓄电池通过 12V 转 5V 稳压模块（LM7805）为单片机、传感器、步进电机驱动板供电，实现系统能量自给；加入二极管防反充电路，避免蓄电池反向放电损坏电池板。
人机交互模块采用 3 个独立轻触按键（“手动 / 自动” 模式切换、“方位角 +/-”、“俯仰角 +/-” 手动调节），按键通过上拉电阻连接单片机 P1 口，加入 10ms 延时防抖处理；显示模块选用 1602 液晶屏，实时展示当前方位角（如 “Azimuth: 90°”）、俯仰角（如 “Elevation: 60°”）、蓄电池电压（如 “Battery: 12.3V”）与追光状态（如 “Tracking/Standby”）。此外，设计过载保护电路：在蓄电池输出端串联自恢复保险丝（2A），负载电流超限时自动断开，保护电路元件；加入光敏传感器判断昼夜，夜间（光照＜50lux）自动切断电机供电，进入低功耗休眠。

三、系统功能实现逻辑

系统功能实现围绕 “光照检测 - 方向判断 - 双轴调节 - 能量采集” 闭环流程展开，核心逻辑依赖光敏阵列的电压差值对比与步进电机的精准控制。通电后，系统初始化，ADS1115 采集 4 路光敏电压，单片机加载默认追光周期（1 分钟，可通过按键调整为 30 秒 / 2 分钟），蓄电池电压检测正常后，进入追光模式：
（一）自动追光模式（核心模式）
光照检测阶段：每到追光周期，单片机读取 ADS1115 的 4 路光敏电压（记为 V 东、V 西、V 南、V 北），计算电压差值：
方位角判断：对比 V 东与 V 西，若 | V 东 - V 西 |＞0.2V（差值阈值，避免微小波动误触发）：
若 V 东＞V 西：控制方位角电机向东转动（每次转动 1 步，约 0.088°），转动后再次检测，直至 | V 东 - V 西 |≤0.2V；
若 V 西＞V 东：控制电机向西转动，直至电压平衡；
俯仰角判断：对比 V 南与 V 北（或 “上”“下” 组电压），若 | V 南 - V 北 |＞0.2V：
若 V 南＞V 北：控制俯仰角电机向上转动（提升电池板角度）；
若 V 北＞V 南：控制电机向下转动，确保电池板正对太阳。
特殊场景处理：
阴天 / 多云：若 4 路光敏电压均＜0.5V（光照微弱），单片机停止追光，控制电池板复位至默认位置（方位角 90°、俯仰角 45°），进入待机，避免无效耗电；
夜间休眠：光敏检测光照＜50lux 持续 10 分钟，判定为夜间，切断电机供电，液晶屏显示 “Night Sleep, Battery: XX.XV”，仅保留蓄电池电压监测；
蓄电池低电：若检测蓄电池电压＜11V，停止追光，优先保障负载供电，电压回升至 12V 后恢复追光。
（二）手动控制模式
用户通过 “方位角 +/-”“俯仰角 +/-” 按键直接控制电机转动，每按一次转动 5°（对应电机约 58 步），适合初始安装校准或特殊天气（如强风需手动调整角度防倒伏）；手动模式下，太阳检测模块仍持续工作，若检测到太阳偏移，液晶屏闪烁提示 “Sun Offset, Switch to Auto?”，兼顾手动操作与自动追光需求。

四、软件流程设计思路

软件设计采用模块化编程，以 C 语言为开发语言，基于 Keil C51 开发环境，主要包括主程序、太阳检测与方向判断子程序、双轴电机控制子程序、供电管理子程序、人机交互子程序。主程序流程：
初始化：配置单片机 I/O 口、ADS1115、步进电机驱动板、液晶屏、定时器，读取默认追光周期与角度阈值，显示初始化界面 “Init… Tracking Ready”；
供电检测：调用供电管理子程序，检测蓄电池电压，低电则进入待机，正常则启动追光周期；
自动模式执行：
调用太阳检测子程序，获取 4 路光敏电压，计算差值；
调用方向判断子程序，生成方位角 / 俯仰角调节指令；
调用电机控制子程序，执行转动操作，更新角度数据；
手动模式执行：
检测按键指令，生成电机转动指令；
限制转动角度（方位角 0-180°、俯仰角 0-90°），避免超范围损坏机械结构；
状态更新：调用显示子程序刷新液晶屏，延时至下一个追光周期，循环执行。
关键子程序设计：
太阳检测子程序：对 4 路电压数据进行滑动平均滤波（取 5 次采样平均值），减少云层遮挡导致的电压波动；
电机控制子程序：采用 “细分驱动” 方式（如将步进电机一步拆分为 4 小步），提升角度调节精度至 0.022°，确保追光准确性；
供电管理子程序：实时监测蓄电池电压，低电时触发声光报警（蜂鸣器 + 红色 LED 灯），提示充电或减少负载。

五、结语

本基于单片机的太阳能自动追光系统，通过光敏阵列检测与双轴步进电机驱动，实现了太阳能电池板对太阳的精准追踪，解决了传统固定安装能量利用率低的问题。系统追光精度 ±0.5°，能量采集效率提升 30% 以上，连续运行 72 小时无机械卡顿或程序故障；硬件成本低于 150 元，核心模块可直接适配现有小型太阳能设备（如太阳能路灯、充电宝），改造便捷；软件支持多场景适配（阴天、夜间、低电保护），兼顾实用性与稳定性，可作为单片机能源控制类项目的典型教学案例。
实际测试表明，在晴天环境下，系统每 1 分钟调整一次角度，电池板始终正对太阳，蓄电池充电电流比固定安装高 0.2-0.3A；阴天时自动复位，避免无效耗电；夜间休眠电流＜10mA，大幅降低能量损耗。但系统仍存在改进空间，如未实现 GPS 定位（无法结合经纬度计算太阳轨迹）、无远程监控功能，未来可加入 GPS 模块，通过太阳轨迹算法预判位置，提升追光效率；通过蓝牙模块连接手机 APP，实时查看发电量与角度数据，进一步提升系统智能化水平。总体而言，该设计为中小型太阳能应用提供了经济高效的追光解决方案，具备较好的实用价值与推广前景。

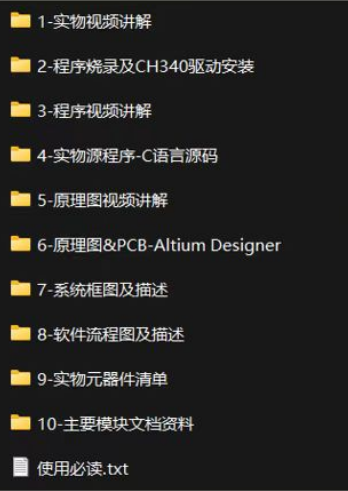

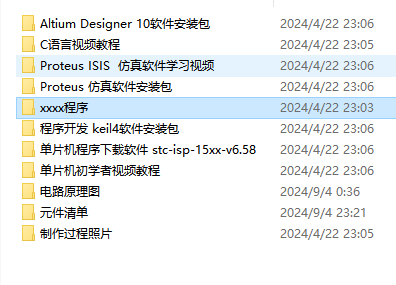

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
