各厂家扇区电下倾识别&调整方法

一、华为设备

针对华为4488天线或4+4天线TDD/FDD1800/FDD900电子下倾调整步骤

步骤1：先通过“DSP RETPORT”命令梳理全网供电开关开启状态

操作命令如下：

（可通过脚本执行DSP RETPORT:;命令批量提取全网信息，该命令是以RRU为单位进行查询对应端口的供电状态，不区分制式、频段）

步骤2：针对未打开供电开关的网元，批量打开“ALD实际供电”开关

通过步骤1获取全网未开启供电开关的网元以及对应的柜号、框号、槽号，

执行命令MOD RETPORT:CN=0,SRN=60,SN=0,PWRSWITCH=ON;打开ALD实际供电开关。

供电开关打开方式有两种：

1． 如果RCU直接安装在RRU的RET口，使用“MOD RETPORT”命令打开RET天线的供电开关，设置电流告警门限。（通俗的说，针对的是2通道的RRU）

2． 如果RCU通过TMA或SBT连接到RRU，使用“MOD ANTENNAPORT”命令打开RET天线的供电开关，设置电流告警门限。（通俗的说，针对的是8通道的RRU）

针对不同的RRU使用不同的电调开关。

操作界面如图：

批量操作：将步骤1中提取的未打开开关的信息做成MML脚本，批量开启；

注意事项：对于未安装电调天线的网元，开启“ALD实际供电开关”开关后ALD工作电流(mA)为0，会产生欠流告警（对业务不影响）。告警示例如下：

例如：打开框号60对应端口的ALD实际供电开关后，重新查询ALD供电状态，ALD电

流值为0毫安（如图）：

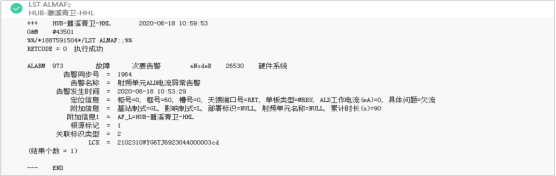

查询告警信息，提示“射频单元ALD电流异常”告警：

步骤3：批量盲扫描天线设备，获取天线厂家及序列号

命令：SCN ALD:;（可批量执行：使用SCN ALD:;脚本可对全网基站进行扫描。）

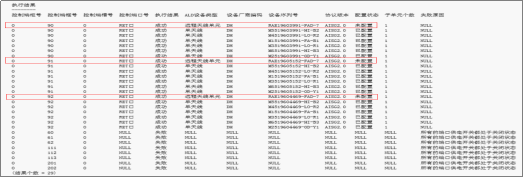

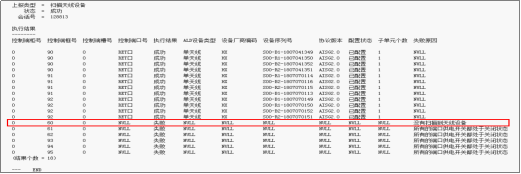

命令执行后需要等待扫描进度达到100%后显示扫描结果，扫描结果有以下几种情况：

u1、执行结果成功，显示天线类型、序列号等信息，配置状态为已配置；（该种情况即为：可OMC远程电调的天线）

u2、供电开关打开但没有电调天线提示：没有扫描到天线设备。

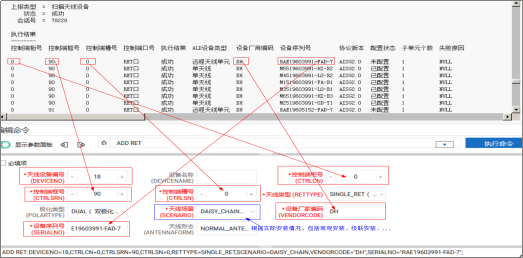

u3、执行结果成功，显示天线类型、序列号等信息，配置状态为已未配置（如下图1）；（该种情况即为电调天线已安装，OMC状态未配置，需要通过ADD命令添加点调天线信息后才能通过OMC远程电调，添加命令：ADD RET:DEVICENO=18,CTRLCN=0,CTRLSRN=90,CTRLSN=0,RETTYPE=SINGLE_RET,SCENARIO=DAISY_CHAIN,VENDORCODE="DH",SERIALNO="RAE18C02126-FAD-7";具体配置如下图2）

图1：未配置电调天线

图2：未配置电调天线添加命令窗口

步骤4：批量匹配电调天线对应的小区

从已获取电调天线的控制端柜、框、槽号对应小区物理单板拓扑关系（命令：DSP CELLPHYTOPO）中的射频单元信息，获取基站标识和本地小区标识,进一步通过设备序列号对照LST CELL小区静态参数中的频点信息是否一致。

（可批量执行：使用DSP CELLPHYTOPO:;脚本可对全网批量执行。）

智能电调天线（例：4488天线），TDD/FDD900/FDD1800共用一副天线，FDD1800和FDD900通过电调线与RRU连接,TDD通过馈线的校准口实现电子下倾角调整。

此类站点的批量扫描结果显示多个天线设备编号对应一个RRU(框号)，需要通过天线设备序列号编号区分每个天线设备编号对应的频段是TDD、FDD900或FDD1800。

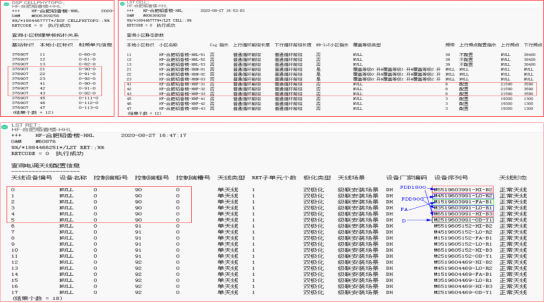

例如：通过查询，HF-合肥稻香楼-HHL站点的控制端框号90/91/92均有远程电调天线。框号90/91/92对应FDD900小区,即该电调天线的电调口与FDD900的RRU直连，实际各频段小区与天线编号的对应关系如图：

附：设备序列号对应的频段关系（部分）

步骤5：批量查询电调天线实际倾角

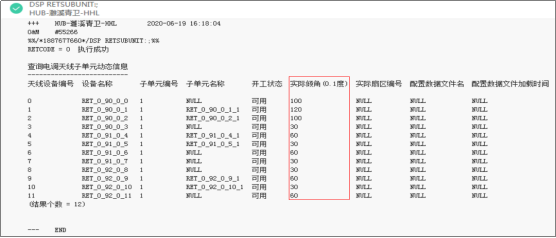

通过以上步骤最终确认每个天线设备编号对应于小区的对应关系，使用DSP RETSUBUNIT:;可批量查询每个电调天线设备编号对应的的实际倾角（注意单位），即可获得每个小区的实际电子下倾角。

步骤6：批量修改电调天线实际倾角

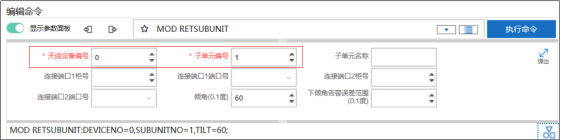

通过以上步骤获取目标小区对应的天线设备编号、子单元编号、要修改的倾角，使用命令MOD RETSUBUNIT:DEVICENO=xx,SUBUNITNO=xx,TILT=xx;制作MML脚本可实现批量修改电下倾。

二、中兴设备

针对华为4488天线或4+4天线TDD/FDD1800/FDD900电子下倾调整步骤

步骤1：逐站扫描并配置电子下倾角信息

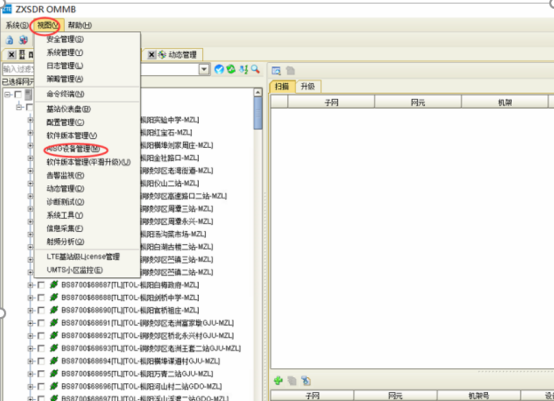

1）打开视图—AISG设备管理，添加电调信息。

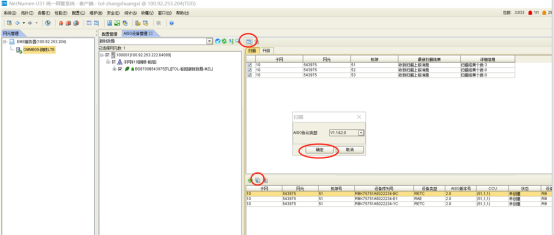

2）找到站点，—点击扫描，扫描到未添加电下倾信息导出

3）导出文档后，添加设备对象ID和天线实体ID，数据保存，并导入、同步。

步骤2：通过ICM网管导出表格梳理全网小区是否可以调整电子倾角

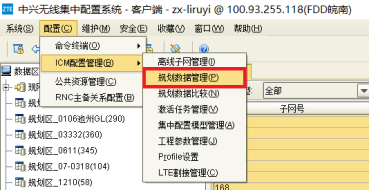

1）登录ICM网管，按如下路径选取“规划数据管理”：

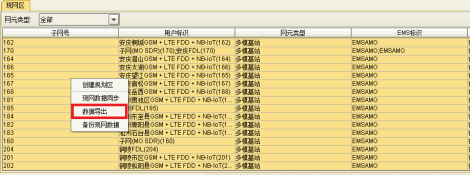

2）在弹出的界面“现网区”中选取所有子网，右键点击，选择“数据导出”：

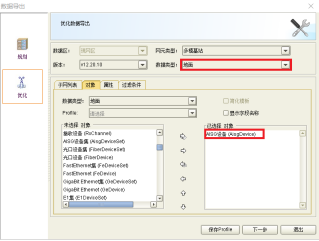

3）在弹出的界面中数据类型选“地面”，并选择对象“AISG设备”后点击“下一步”导出：

4）在导出的表格中，“AisgDevice（电调设备）”页中包含信息的网元可以调整电子倾角：

步骤3：通过ICM网管导表批量忙扫天线设备，获取天线厂家及序列号

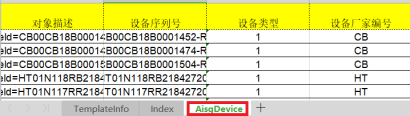

在步骤1导出的表格中包含设备序列号与设备厂家编号：

步骤4：通过ICM网管导表批量匹配电调天线对应的小区

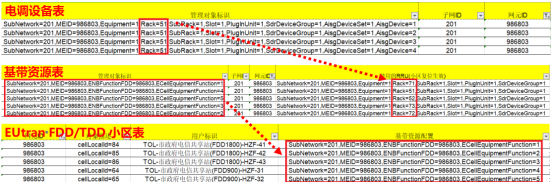

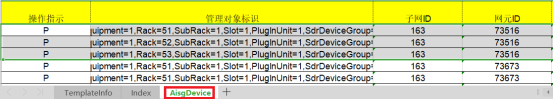

按照步骤1中方法导出3张表格：AisgDevice（电调设备）、ECellEquipmentFunction（基带资源）、EUtranCellFDD/TDD（EUtran FDD/TDD小区）。在电调设备表中，“管理对象标识”列中“RACK=51”为电调天线对应的RRU号，在基带资源表“使用的RRU”列中查找与其对应的值，再通过对应基带资源表中“管理对象标识”列与EUtranCellFDD/TDD表中“基带资源配置”列，可得到对应的小区，如下图所示：

备注：通过设备序列号区分FDD1800、900、FA、D电调设备

因为FDD900/FDD1800共用一个电调口。电调口只会和FDD900或FDD1800其中一个直接连接。因此批量扫描只能扫出直接连电调口的小区，但FDD900和FDD1800均可远程电调。

FDD天线区分FDD1800、900电调：通过扫描，TOL-黑天鹅-HZN，通过导表可知电调电线对应RRU仅有71/72/73，仅对应FDD1800M小区。但从设备序列号HXS00-B1-XXX、HXS00-B2-XXX、HXS00-R1-XXX、HXS00-R2-XXX可以区分FDD900M的电调设备，字段B1/B2对应FDD1800M小区，R1/R2对应FDD900M小区。说明该站FDD1800和900均可电调。

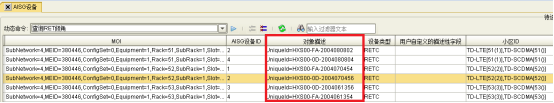

TDD天线区分FA、D电调：以CIZ-以池州白洋路(华宇物业)-LZL(380446)为例，对象描述列中XXXX-FA-XXXX对应FA频段小区，XXXX-0D-XXXX对应D频段小区。

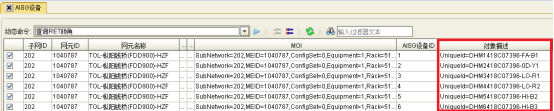

8848智能天线区分FDD1800、900、FA、D电调：以TOL-枞阳钱桥(FDD900)-HZF(1040787)为例,xxxx-FA-B1对应FA频段小区，XXXX-0D-Y1对应D频段小区，XXXX-R1/R2对应FDD900M小区，XXXX-B2/B3对应FDD1800M小区。

步骤5：通过动态管理批量查询电调天线实际倾角

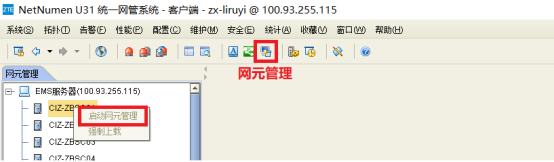

1）在“网管管理”中右键点选子网，选择“启动网元管理”：

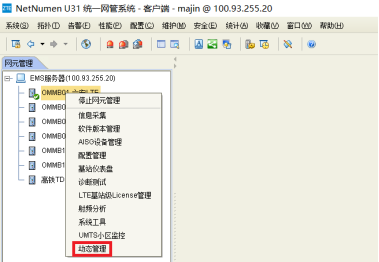

2）“启动网元管理”成功后，右键点选子网选择“动态管理”：

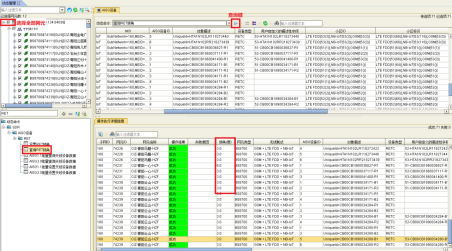

3）在“动态管理”界面选择全部网元，双击“查询RET倾角”后，点击“查询键”，倾角列为电调天线实际倾角：

步骤6：批量修改电调天线实际倾角

1）打开命令终端

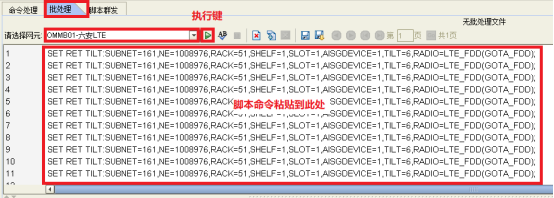

2）命令执行界面中选择“批处理”，选取对应子网，黏贴批处理命令后，点击执行：

注：电调修改命令：

SETRET TILT:SUBNET=161,NE=1008976,RACK=51,SHELF=1,SLOT=1,AISGDEVICE=1,TILT=6,RADIO=LTE_FDD(GOTA_FDD);

备注：SET RET TILT:SUBNET=子网号,NE=网元ID,RACK=RRU ID,SHELF=机架号,SLOT=槽位号,AISGDEVICE=电调天线ID,TILT=下倾角目标设置值,RADIO=小区制式;

三、诺西设备

诺基亚只有TDD设备，本文重点说明连接在4488天线上的TDD小区电子下倾角打开方式。

步骤1：脚本命令批量提取全网供电开关开启状态

C_SRE_ANTL.ANTL_DC_VOLTAGE as "dcVoltage",

C_SRE_ANTL.ANTL_18R86022HCAL as "hdlcCommunicationAllowed"

步骤2：针对没有开启的站点，通过脚本批量打开开关

<p name="dcVoltage">AUTO</p>

<p name="hdlcCommunicationAllowed"> true </p>批量修改ALD供电开关

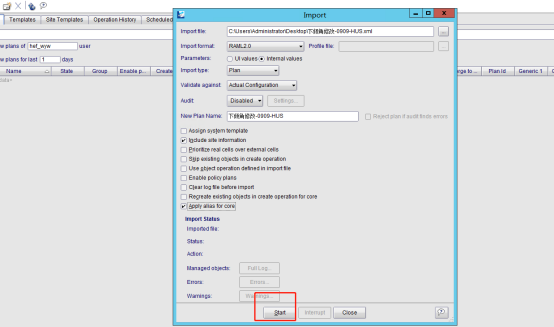

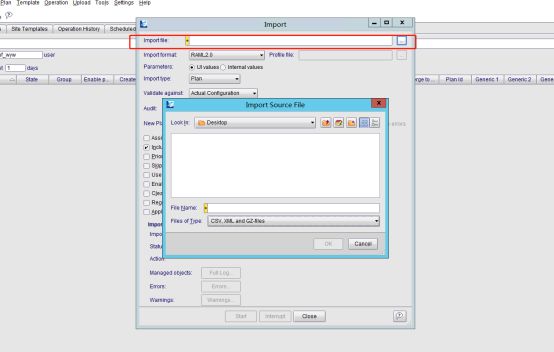

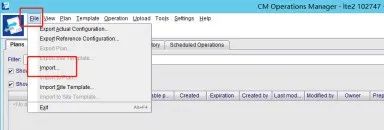

第一步和第二步制作脚本后，通过OMC软件-File-import

选择需要执行的脚本导入

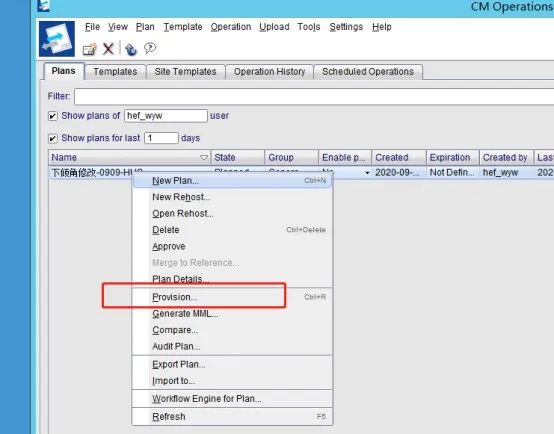

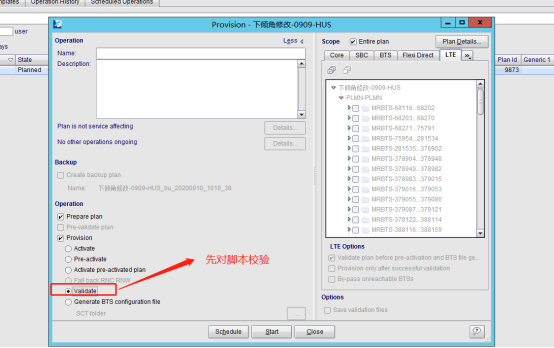

校验数据：右击选择provision，

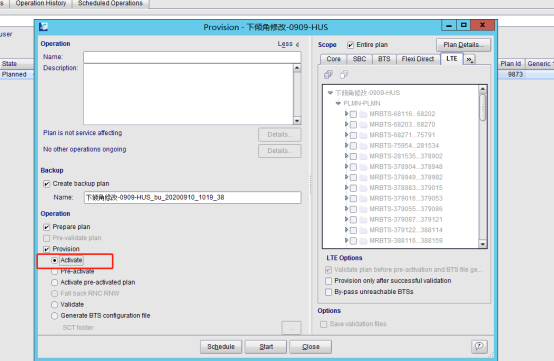

校验完成之后根据网管的反馈信息，脚本无错误。再对脚本执行激活“active”

执行完成后，会提示执行多少条命令，成功多少条，失败多少条。根据问题情况进行核实。

步骤3：识别电调模块

加点后等待网管检查电调时间较长，通过复位可以缩短时间，如果站点较多建议晚上批量复位

批量重启基站复位后，通过脚本命令提取全网基站点调天线信息，能提取到表示识别到电调，无信息的标识基站没有识别到电调；

C_SRE_RETU.RETU_ANGLE as "angle",

C_SRE_RETU.RETU_MAX_ANGLE as "maxAngle",

C_SRE_RETU.RETU_MIN_ANGLE as "minAngle",

提取数据的方法和步骤：

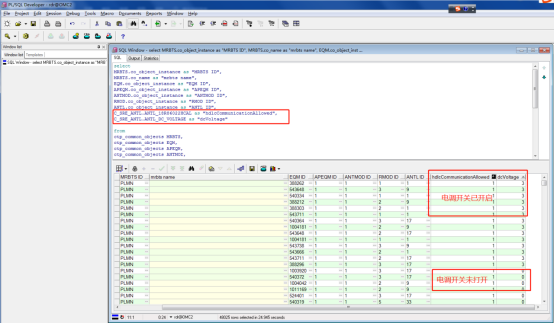

SQL命令批量查询，dcVoltage值为3且hdlcCommunicationAllowed值为1表示电调开关已正确开启。

C_SRE_ANTL.ANTL_18R86022HCAL as "hdlcCommunicationAllowed",

C_SRE_ANTL.ANTL_DC_VOLTAGE as "dcVoltage"

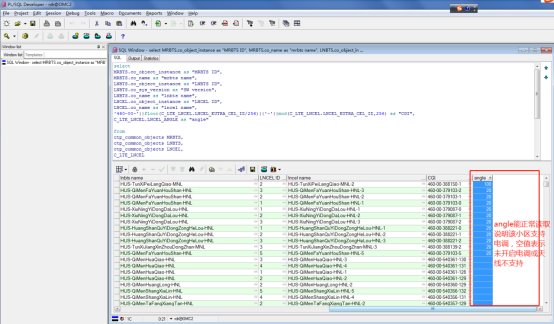

通过SQL命令提取基站电调天线信息，能提取到表示识别到电调，空值表示基站没有识别到电调。

C_LTE_LNCEL.LNCEL_ANGLE as "angle"

步骤4：修改方法：

查询小区物理硬件模块ALD ID，Angle列为电下倾修改列，选择需要调整的小区进行调整，小区选择时需要注意频段标识（基站标识+本地小区标识），根据如下脚本批量批量修改电下倾。

<p name="angle">20</p>

<p name="maxAngle">120</p>

<p name="mechanicalAngle">0</p>

<p name="minAngle">20</p>

四、爱立信设备

步骤1：首先将全网IP列表以TXT文本形式上传到网管服务器/home/shared/XXX 其中XXX为默认登录用户名

步骤2：登录网管后，使用批处理命令批量导出电倾角状态：

amosbatch -p 50 -t 10 -o /home/shared/XXX/iplist.txt'lt all;lst AntennaNearUnit’

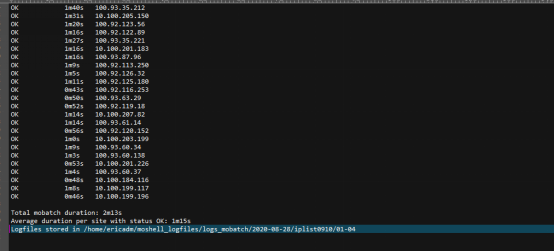

命令执行完毕后，会在末端看到文件导出路径

在该路径下，会有所有站的LOG文件。

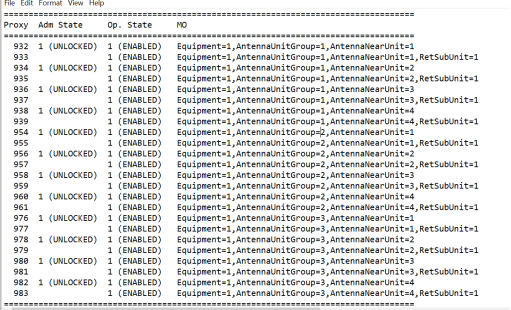

步骤3：打开基站的log文件，可以该站下每个小区电调状态，如果态为Enabled，说明该小区可远程电调，如果状态为Disabled，说明该小区不可远程电调。

也可通过工具（MOTBACH）对所有基站LOG文件批量解析，快速获取所有基站“是否可远程电调”信息。（该工具是爱立信厂家内部工具）

步骤4：远程调整电倾角的方法

登录网管后，使用SecureCRT 输入amos 基站IP，登录基站

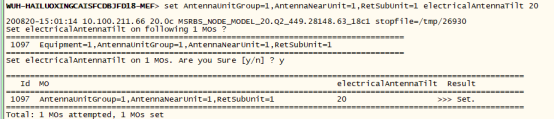

例如，要修改电倾角为2度，即输入如下命令：

set AntennaUnitGroup=1,AntennaNearUnit=1,RetSubUnit=1 electricalAntennaTilt 20

弹出是否确定修改，选择Y，即修改成功

五、大唐设备

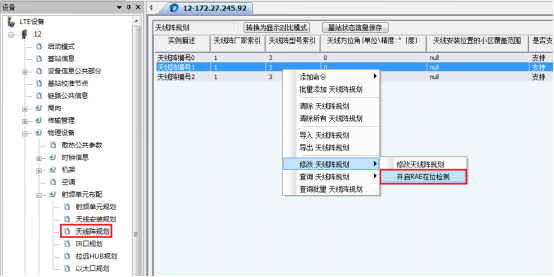

步骤1：通过网管ACT RAESCAN:ENB=[198894],NO="1",RAESCNTRG="1";开启RAE在位检测

步骤2：通过网管LST RCUINF:ENB=[198894]; 查询电调天线信息

步骤3：通过网管SET RCUPWRON:ENB=[198894],IDX="1",SUBIXNO="1"; 打开电调天线电源开关

步骤4：通过网管SET RCUPWROFF:ENB=[198894],IDX="1",SUBIXNO="1"; 关闭电调天线电源开关

步骤5：通过网管批量查询天线方位角度等

LST RETANTBEAR:ENB=[415251];查询天线方位角

LST RETMECHTILT:ENB=[415251];查询机械倾角

LST RETANTTILT:ENB=[415251];查询天线倾角

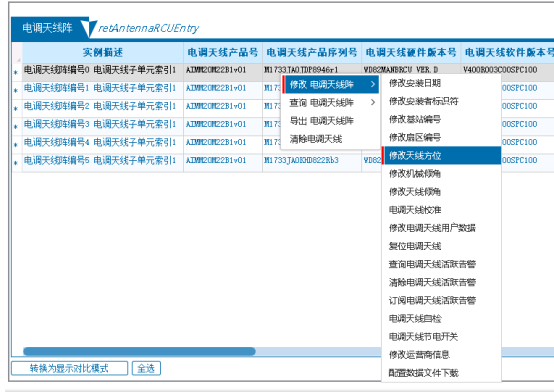

步骤6：通过网管批量修改天线方位角度等

MOD RETANTBEAR:ENB=[415251],IDX="0",SUBIXNO="1",BEAR="1";修改天线方位角

MOD RETMECHTILT:ENB=[415251],IDX="0",SUBIXNO="1",MECTIL="1";修改机械倾角

MOD RETANTTILT:ENB=[415251],IDX="1",SUBIXNO="1",TIL="1";修改天线倾角
