第二章物理层

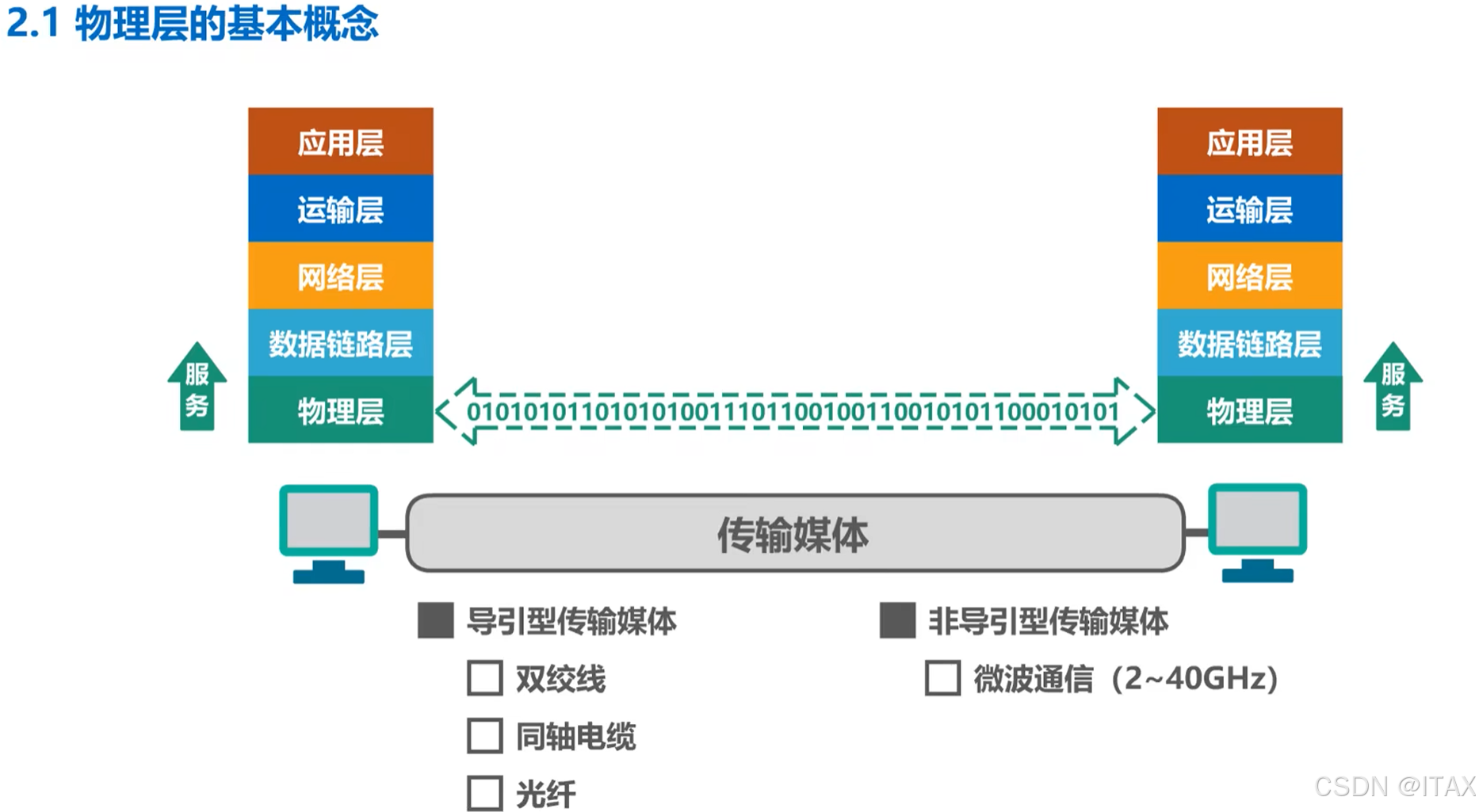

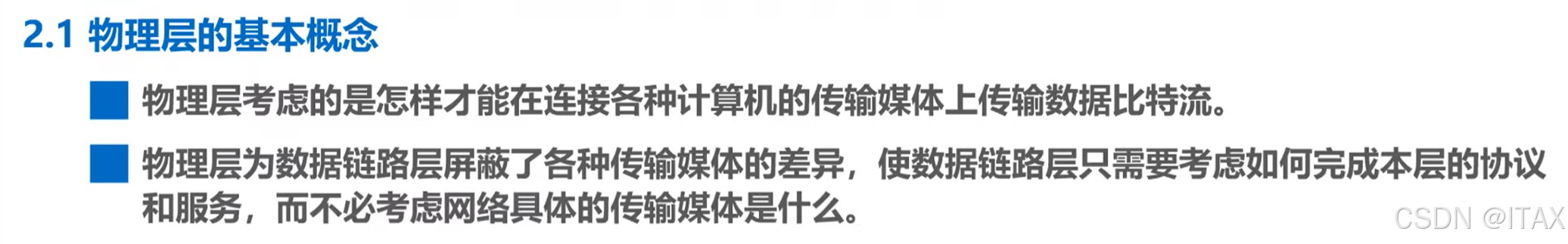

2.1 物理层的基本概念

计算机网络体系结构的物理层就是要解决在各种传输媒体上传输比特零和一的问题，进而给数据链路层提供透明传输比特流。

所谓透明，是指数据链路层看不见也无需看见物理层究竟用的是什么方法来传输比特零和一，他只管享受物理层提供的比特流传输服务。

连接各种网络设备的传输媒体种类众多，大致可以分为两类：一类是导引型传输媒体，另一位是非导引型传输媒体。

导引型传输媒体中常见的有双绞线、同轴电缆、光纤。
在非导引型传输媒体中常见的是微波通信，例如使用2.4g赫兹和5.8G赫兹频段的WiFi。

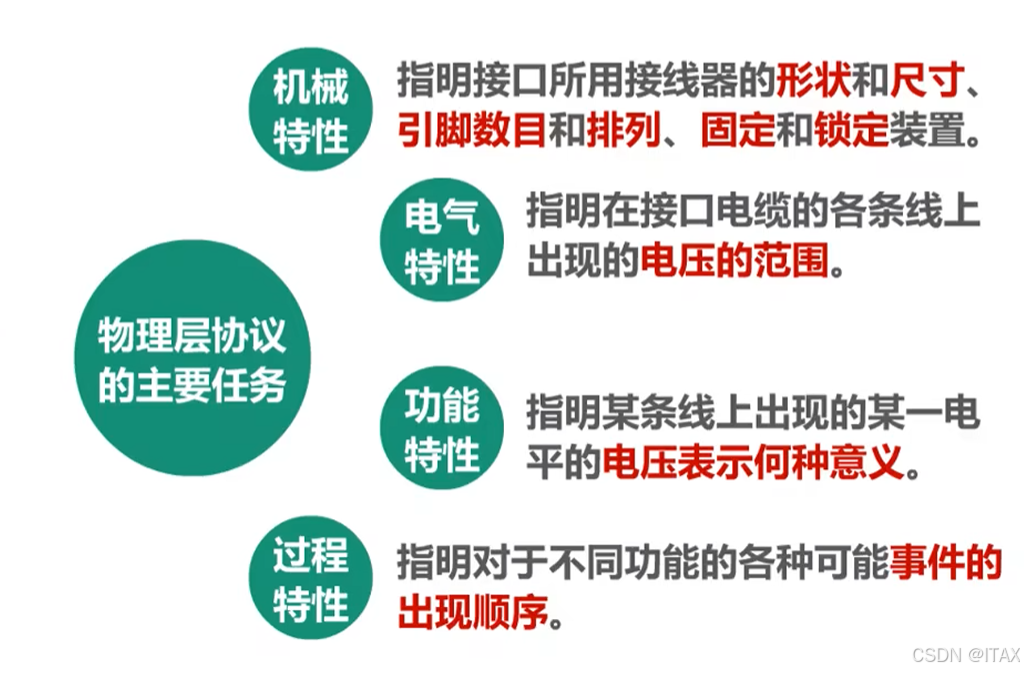

物理层为了解决在各种传输媒体上传输的问题，主要有以下四个任务：

分别是机械特性、电气特性、功能特性以及过程特性。

由于传输媒体的种类众多，例如双绞线光纤等，物理连接方式也很多，例如点对点连接广播连接等，因此物理层协议种类就比较多，每种物理层协议都包含了上述四个任务的具体内容。

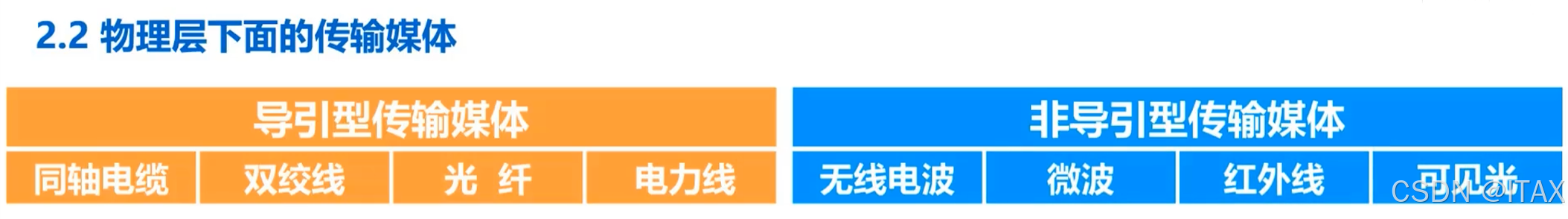

2.2 物理层下面的传输媒体

传输媒体不属于计算机体系结构的任何一层，如果非要将它添加到体系结构中，那只能将其放在物理层之下。

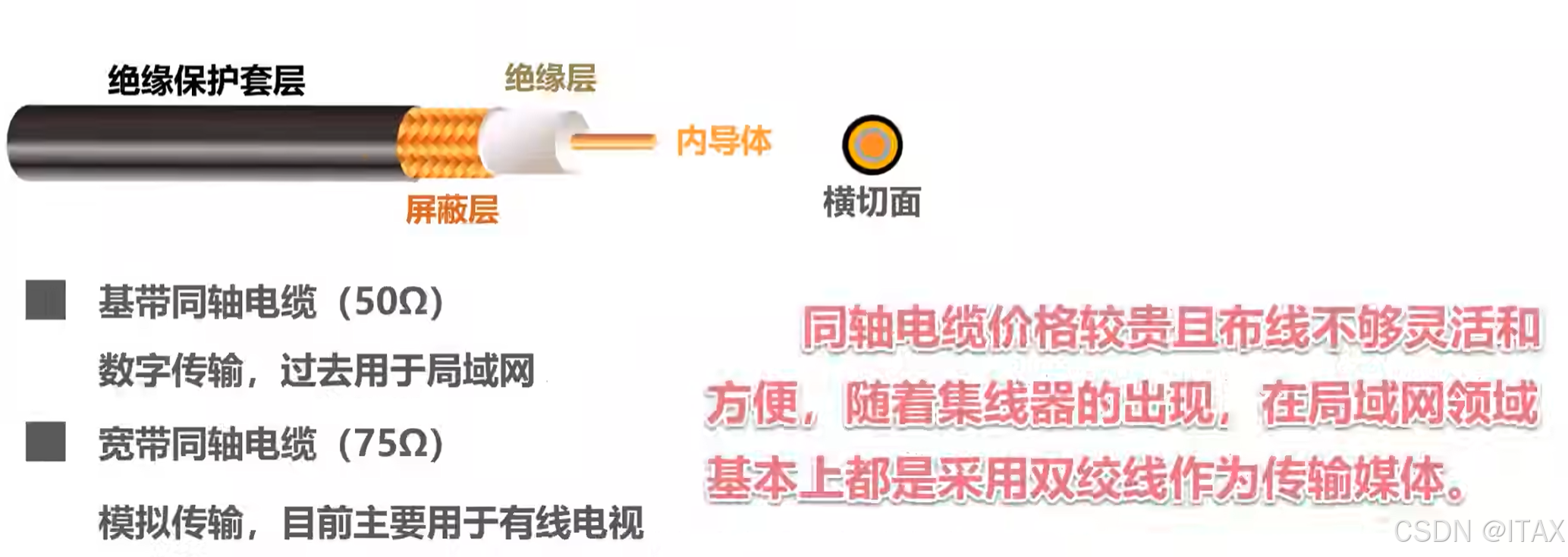

同轴电缆

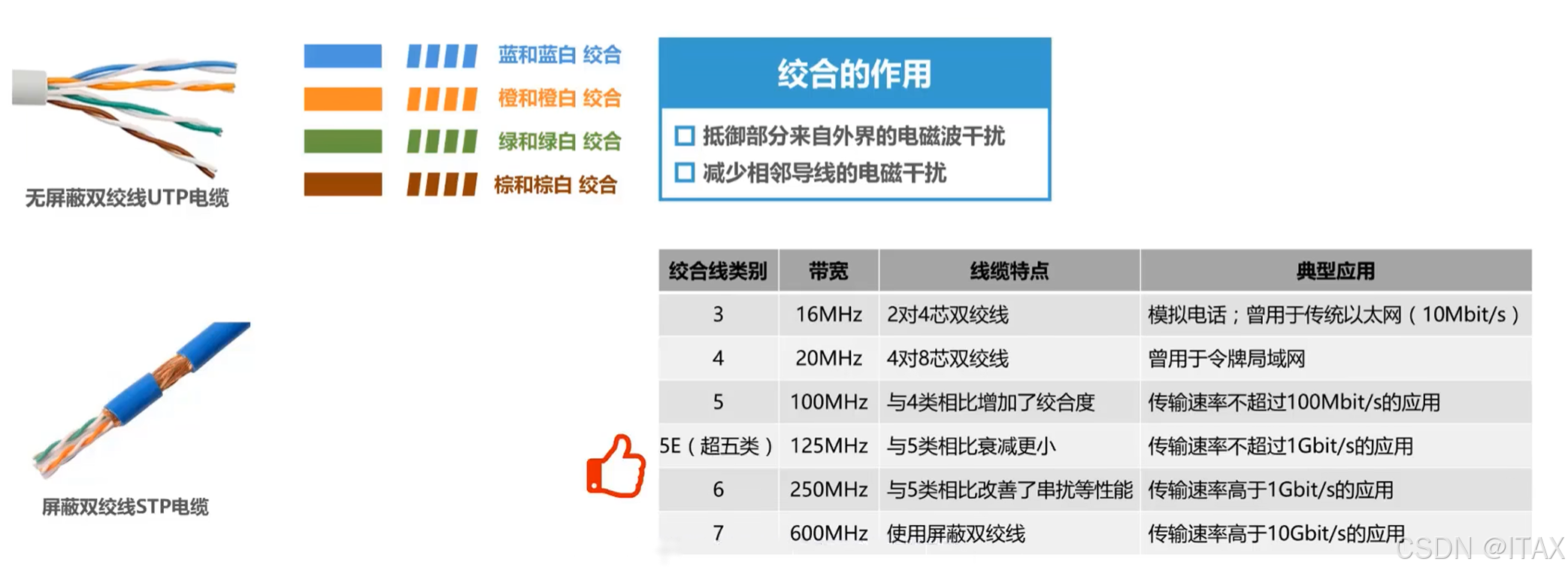

双绞线

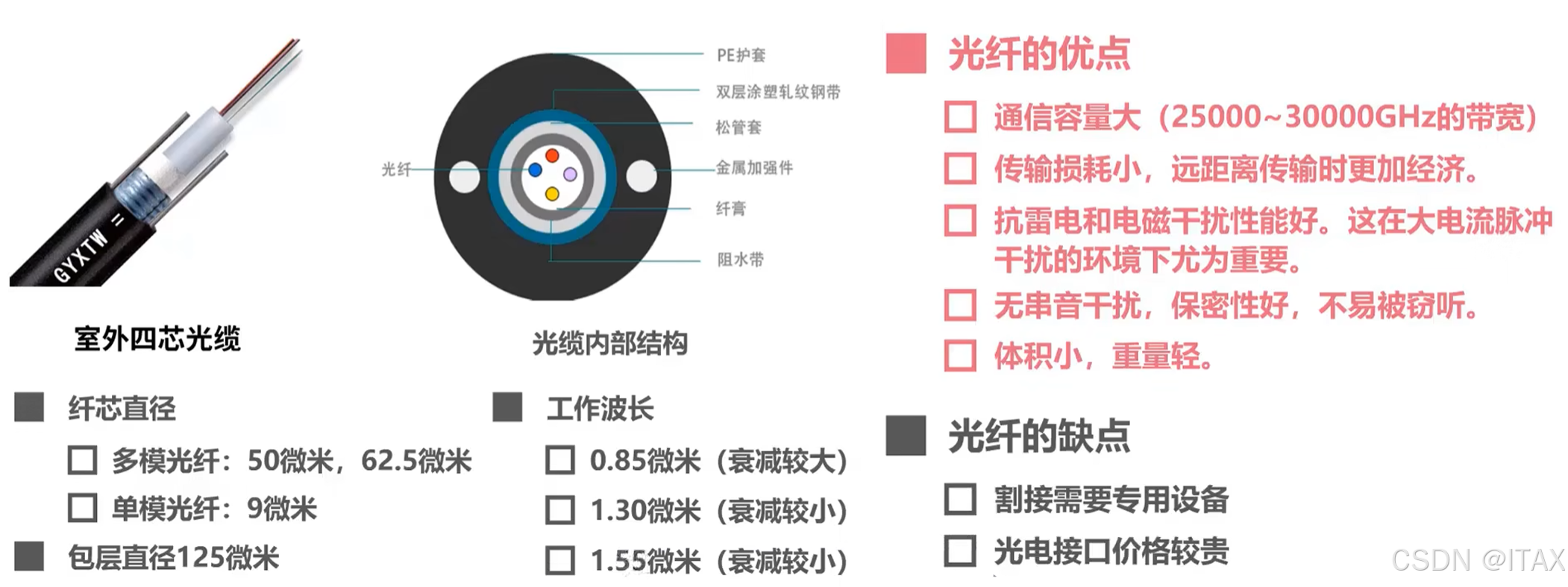

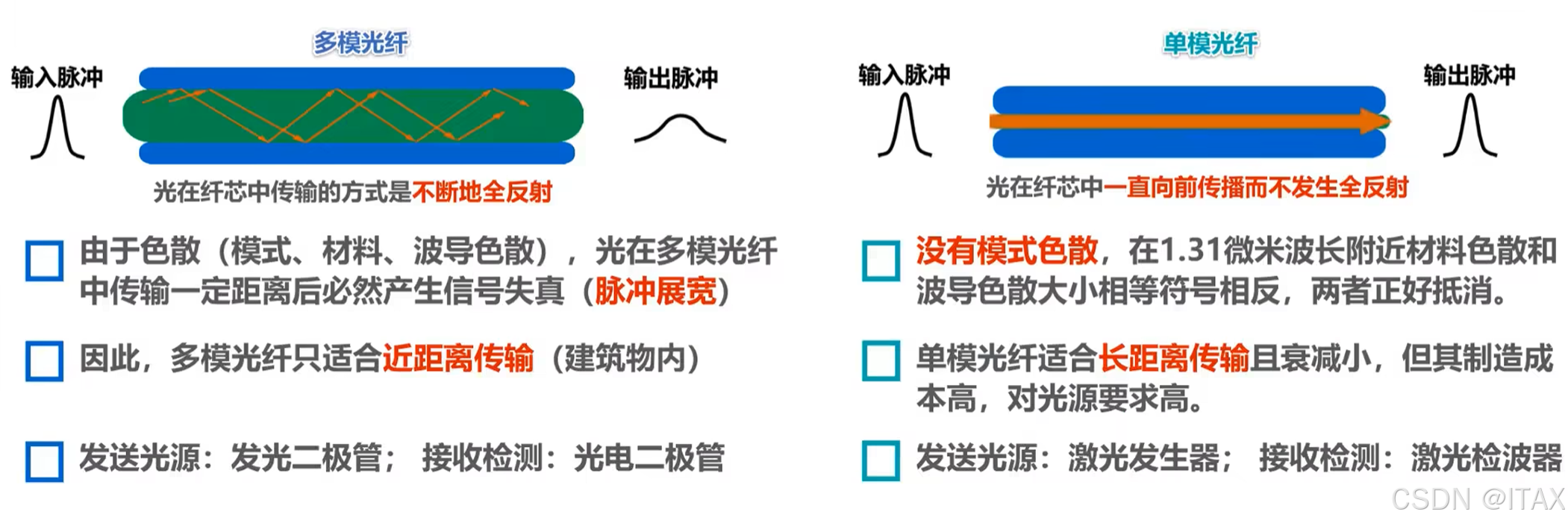

光纤

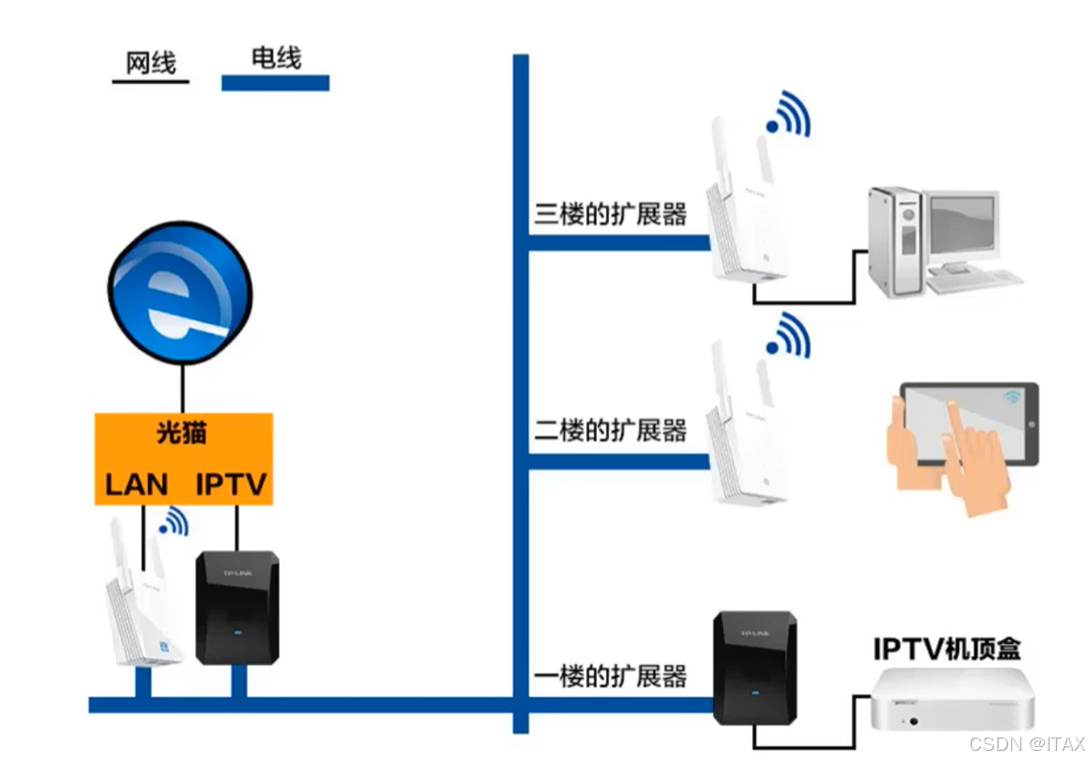

电力线

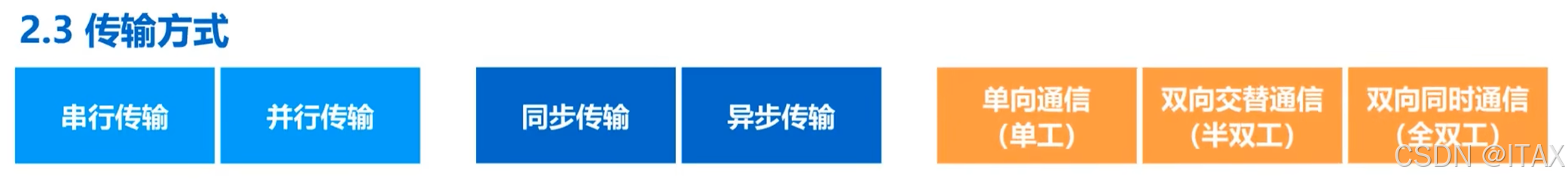

2.3 传输方式

串行传输是指数据是一个比特一个比特依次发送的，因此在发送端和接收端之间只需要一条数据传输线路，即可。

并行传输是指一次发送N个比特而不是一个比特。为此，在发送端和接收端之间需要有N条传输线路。

并行传输的优点是速度为串行传输的N倍，但也存在一个严重缺点，即成本高。

数据在纯线路上的传输采用的是串行传输。
计算机内部的数据传输常采用并行传输方式。例如CPU与内存之间通过总线进行数据传输。

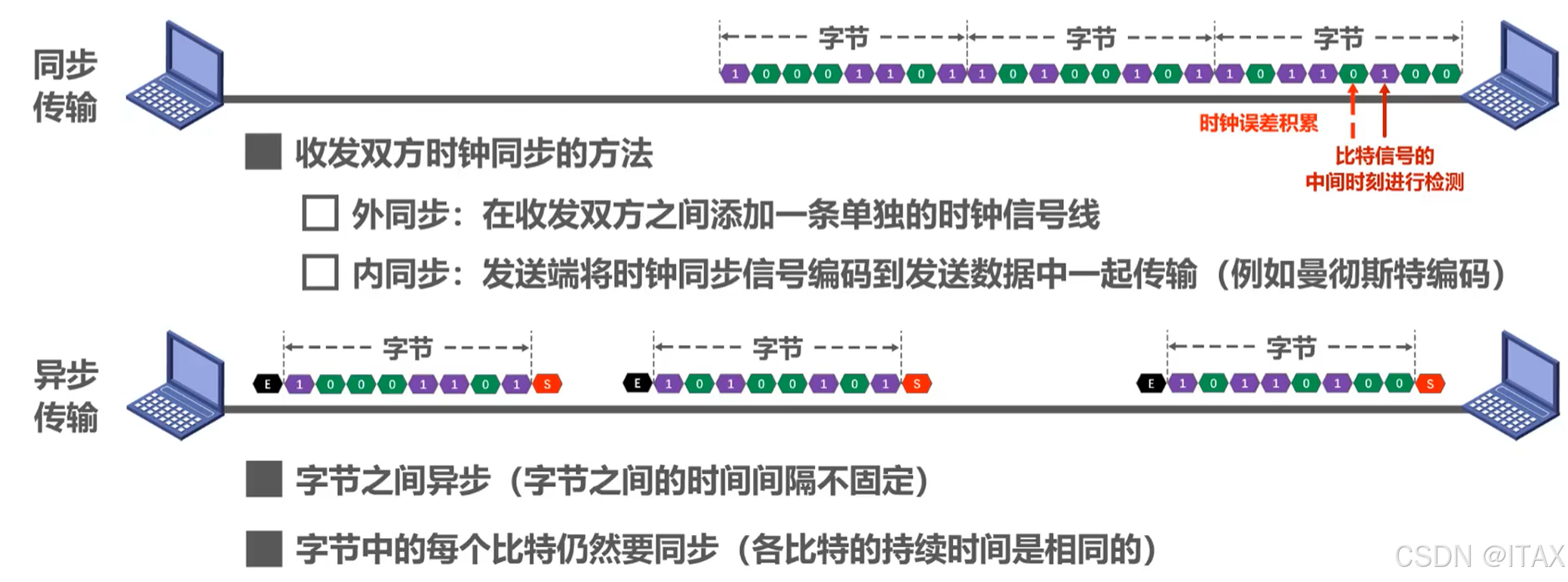

同步传输：数据化以稳定的比特流的形式传输，字节之间没有间隔。

接收端在每个信号的中间时刻进行检测，以判别收到的是比特零还是比特一。

由于不同设备的时钟频率存在一定差异，不可能做到完全相同。

在传输大量数据过程中所产生的判别时刻的累积误差，会导致接收端对比信号的判别错位。

异步传输：是以字节为独立的传输单位，字节之间的时间间隔不是固定的。

接收端需在每个字节的起始处对字节内的比特实现同步。

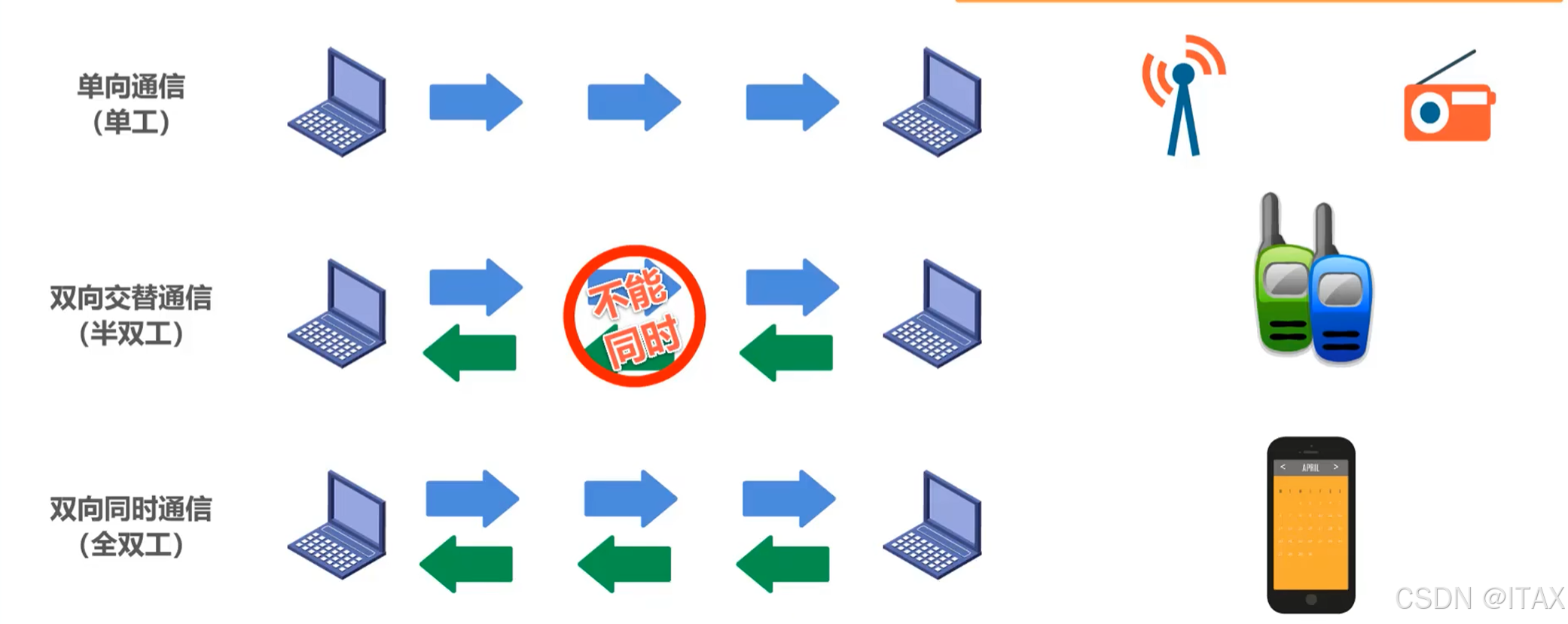

单工通信又称为单向通信，通信双方只有一个数据传输方向。例如无线电广播采用的就是这种通信方式。

半双工通信又称为双向交替通信，通信双方可以相互传输数据，但不能同时进行。例如对讲机采用的就是这种方式。

全双工通信又称为双向同时通信，通信双方可以同时发送和接收信息。例如电话采用的就是这种通信方式。

单向通信只需要一条信道。
双向交替通信和双向同时通信，都需要两条信道，每个方向各一条。

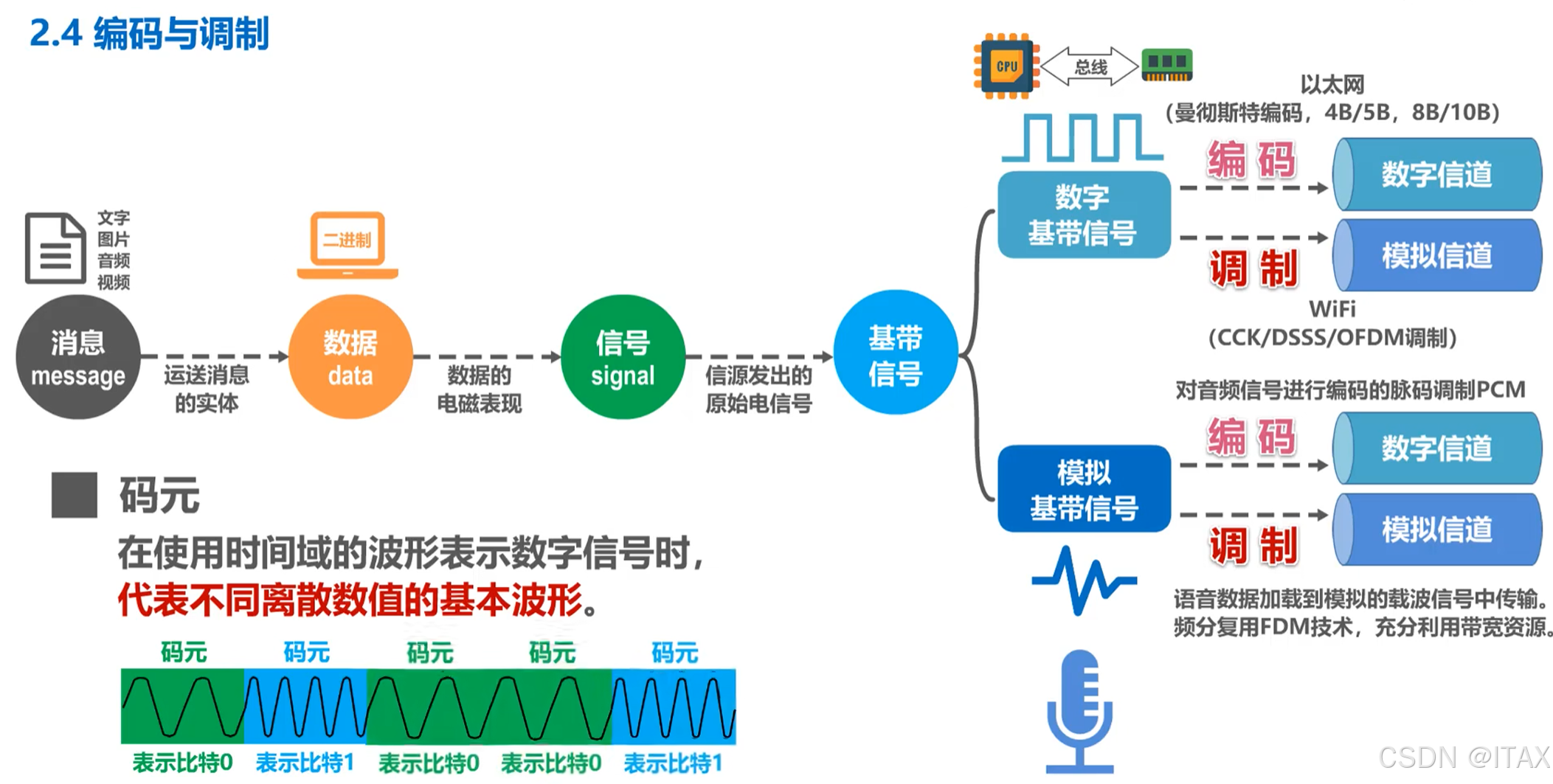

2.4 编码与调制

计算机需要处理和传输用户的文字图片音频和视频，他们可以统称为消息。

数据是运送消息的实体。

我们人类比较熟悉的十进制数据，而计算机只能处理二进制数据，也就是比特零和比特一。

计算机中的网卡将比特零和比特一变换成相应的电信号发送到网线，

也就是说信号是数据的电磁表现。

由信源发出的原始电信号称为基带信号。

基带信号又可分为两类：

一类是数字基带信号，例如计算机内部CPU与内存之间传输的信号。

另一类是模拟基带信号，例如麦克风收到声音后产生的音频信号。

信号需要在信道中进行传输。

信道可分为数字信道和模拟信道两种。

在不改变信号性质的前提下，对数字基带信号波形进行变换，称为编码。

编码后产生的信号仍为数字信号，可以在数字信道中传输。

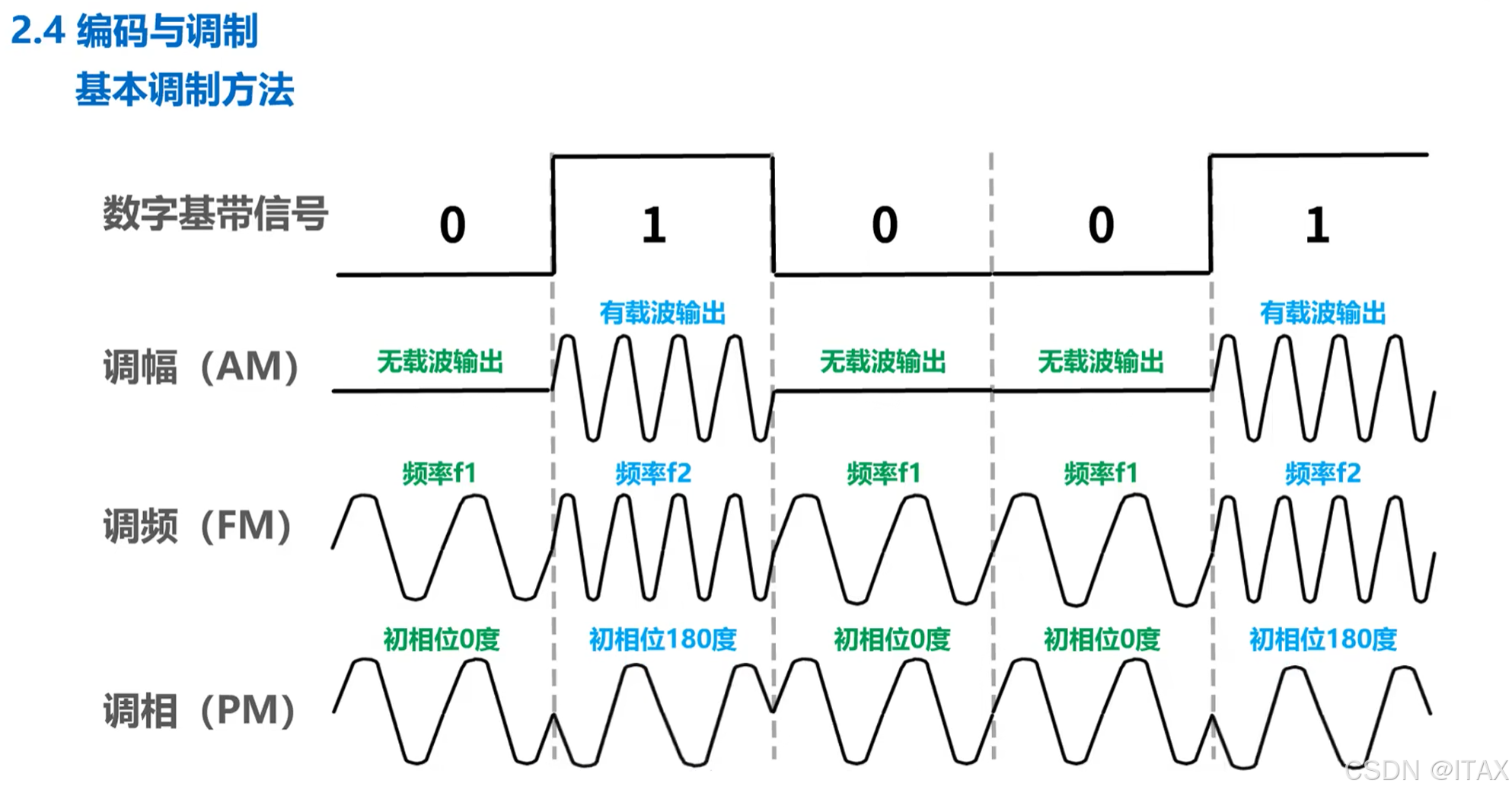

把数字信号的频率范围搬移到较高的频段，并转换为模拟信号，称为调制。

调制后产生的信号是模拟信号，可以在模拟信道传输。

传输媒体与信道的关系：

严格来说，传输媒体和信道不能直接划等号。

对于单工传输，传输媒体中只包含一个信道，要么是发送信道，要么是接收信道。

而对于半双工和全双工传输，传输媒体中要包含两个信道，一个是发送信道，另一个是接收信道。

如果使用信道复用技术，一条传输媒体还可以包含多个信道。

计算机网络中常见的是将数字基带信号通过编码或调制的方法在相应信道进行传输。

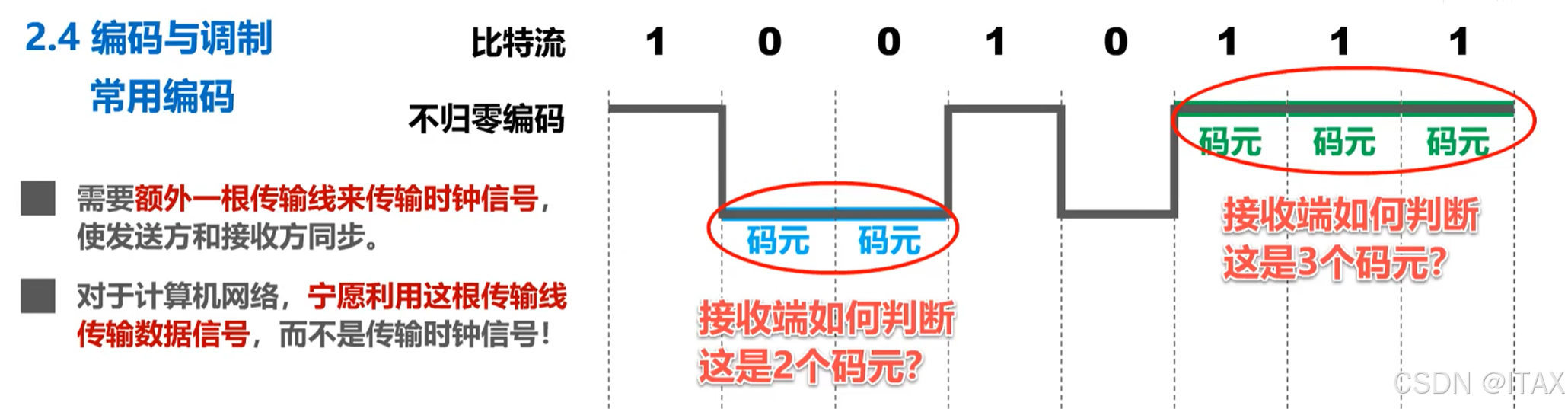

不归零编码（NRZ）产生的该比特流的相应信号。

正电平表示比特一，负电平表比特零。

所谓不归零，就是指在整个码元时间内，电平不会出现零电平。

因此，由于不归零编码存在同步问题。计算机网络的数据传输不采用这类编码。

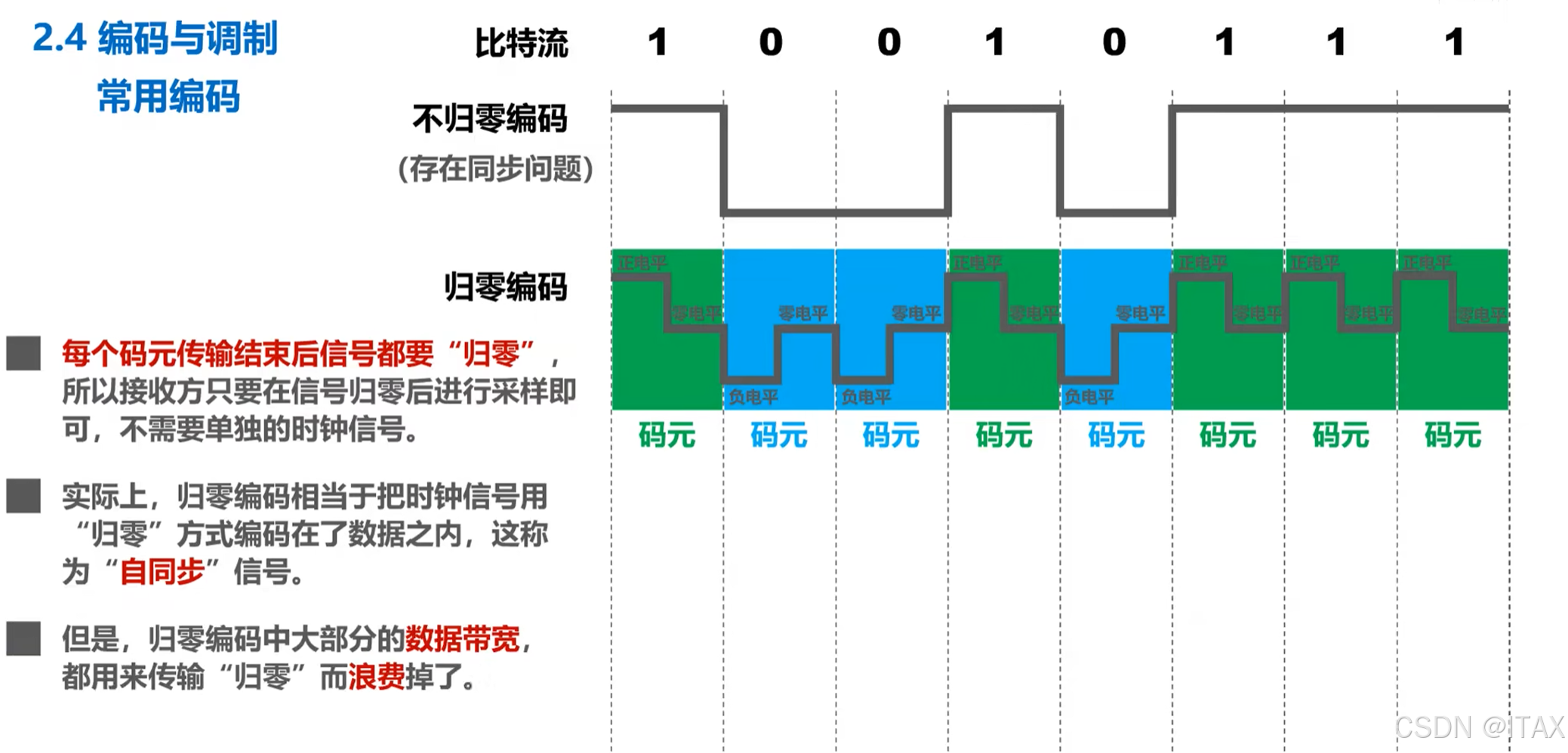

归零编码（RZ）：每个码元传输结束后信号都要归零。

所以接收方只要在信号归零后进行采样，即可不需要单独的时钟信号。

实际上归零编码相当于把时钟信号用归零方式编码在数据中，那这称为自同步信号。

但是归零编码中大部分的数据带宽都用来传输归零而浪费掉了。

也就是说归零编码的优点是自同步，但缺点是编码效率低。

曼彻斯特编码，在每个码元时间的中间时刻，信号都会发生跳变。

例如负跳变表示比特一，正跳变表示比特零。码元中间时刻的跳变既表示时钟又表示数据，传统以太网使用的就是曼彻斯特码。

差分曼彻斯特编码，在每个码元时间的中间时刻信号都会发生跳变。

跳变表示时钟，把码元开始处电平是否发生变化来表示数据。
