HUNAN  UNIVERSITY

操作系统实验报告



一、实验题目

实验一 环境配置

• 实验环境

ubuntu20

• 实验步骤

一、安装工具链

1、安装交叉编译工具链 (aarch64)

1. 下载工具链，以下载工具链版本为11.2，宿主机为x86 64位 Linux机器为例
2. wget https://developer.arm.com/-/media/Files/downloads/gnu/11.2-2022.02/binrel/gcc-arm-11.2-2022.02-x86_64-aarch64-none-elf.tar.xz
3. 解压工具链
4. tar -xf gcc-arm-(按Tab键补全)
5. 重命名工具链目录
6. mv gcc-arm-(按Tab键补全) aarch64-none-elf

将目录 /path/to/your/aarch64-none-elf/bin加入到环境变量 PATH 中。

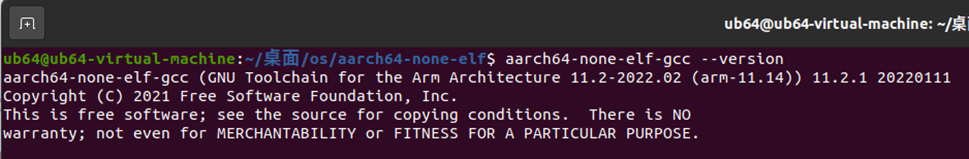

测试工具链是否安装成功

2、安装QEMU模拟器

Linux

1. sudo apt-get update
2. sudo apt-get install qemu
3. sudo apt-get install qemu-system

3、安装CMake

Linux

1. sudo apt-get install cmake

二、创建裸机(Bare Metal)程序

由于我们的目标是编写一个操作系统，所以我们需要创建一个独立于操作系统的可执行程序，又称 独立式可执行程序（freestanding executable） 或 裸机程序（bare-metal executable） 。这意味着所有依赖于操作系统的库我们都不能使用。比如 std 中的大部分内容（io, thread, file system, etc.）都需要操作系统的支持，所以这部分内容我们不能使用。 但是，不依赖与操作系统的语言特性还是可以继续使用的。

创建项目

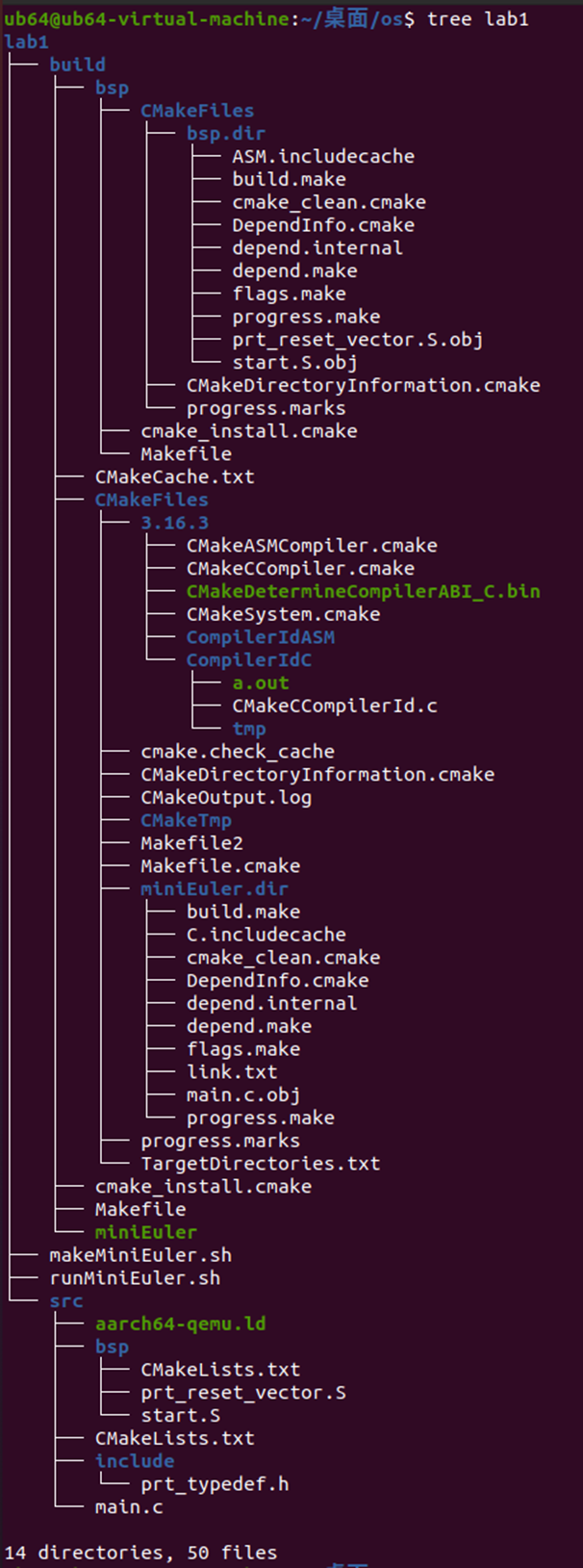

我们将参照UniProton设计项目的目录层次，但为了理解方便，将会进行相应简化。其初始目录结构如下图所示。

可以看到：在实验一 lab1 目录下有一个 src 目录，所有源代码均放在此处。其下包括 bsp 目录和 include 目录。其中 bsp 目录存放与硬件紧密相关的代码，include 目录中存放项目的大部分头文件。src 下目前仅 main.c 文件include 目录下有 prt_typedef.h 头文件，它是 UniProton 所使用的基本数据类型和结构的定义，如 U8、U16、U32、U64等。bsp 目录下目前包括 CMakeLists.txt 和两个汇编文件 start.S 和 prt_reset_vector.S。

在src/下创建main.c

1. #include "prt_typedef.h"
3. #define UART_REG_WRITE(value, addr)  (*(volatile U32 *)((uintptr_t)addr) = (U32)value)
5. S32 main(void)
6. {
7.     char out_str[] = "AArch64 Bare Metal";
9.     int length = sizeof(out_str) / sizeof(out_str[0]);
11.     // 逐个输出字符
12.     for (int i = 0; i < length - 1; i++) {
13.         UART_REG_WRITE(out_str[i], 0x9000000);
14.     }
15. }

S32 是在 prt_typedef.h 中定义的基本类型，这是为了屏蔽各硬件系统的区别，方便操作系统移植到多种不同规格的硬件上。

main 函数的主要功能（L12-L13）是把 out_str 中的字符通过宏 UART_REG_WRITE 逐个写入地址为 0x9000000 的地方。其作用将在 实验二 Hello, miniEuler 部分详细解释。

在src/include/下创建prt_typedef.h。

1. /*
2.  * Copyright (c) 2009-2022 Huawei Technologies Co., Ltd. All rights reserved.
3.  *
4.  * UniProton is licensed under Mulan PSL v2.
5.  * You can use this software according to the terms and conditions of the Mulan PSL v2.
6.  * You may obtain a copy of Mulan PSL v2 at:
7.  *          http://license.coscl.org.cn/MulanPSL2
8.  * THIS SOFTWARE IS PROVIDED ON AN "AS IS" BASIS, WITHOUT WARRANTIES OF ANY KIND,
9.  * EITHER EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO NON-INFRINGEMENT,
10.  * MERCHANTABILITY OR FIT FOR A PARTICULAR PURPOSE.
11.  * See the Mulan PSL v2 for more details.
12.  * Create: 2009-12-22
13.  * Description: 定义基本数据类型和数据结构。
14.  */
15. #ifndef PRT_TYPEDEF_H
16. #define PRT_TYPEDEF_H
18. #include <stddef.h>
19. #include <stdint.h>
20. #include <stdbool.h>
22. #ifdef __cplusplus
23. #if __cplusplus
24. extern "C" {
25. #endif /* __cpluscplus */
26. #endif /* __cpluscplus */
28. typedef unsigned
