NE555的原理及相关应用

NE555是一款经典的定时器集成电路，广泛应用于电子电路设计。以下是其核心应用场景及示例：

---

一、基础工作模式

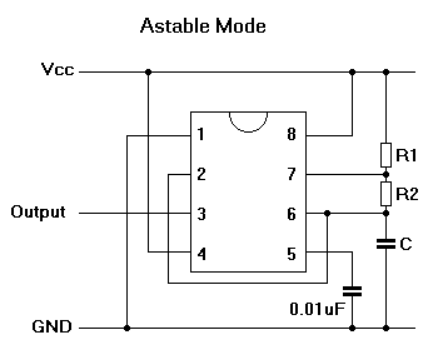

1. 无稳态模式（Astable）

   • 功能：生成方波/脉冲信号。

   • 典型电路：



     • 公式：
       f=1.44(R1+2R2)C，占空比 D=R1+R2R1+2R2
     • 示例：
       R1=1kΩ,R2=10kΩ,C=10μF → f≈6.5Hz（LED闪烁）。

2. 单稳态模式（Monostable）

   • 功能：单次定时（触发后输出固定宽度的脉冲）。
   • 公式：
     T=1.1×R×C
   • 应用：按键去抖动、延时开关（如触发后点亮LED 5秒）。

3. 双稳态模式（Bistable）

   • 功能：作为RS触发器，通过外部信号切换输出状态。
   • 应用：简易开关控制（如用按钮控制继电器）。

---

二、典型应用案例

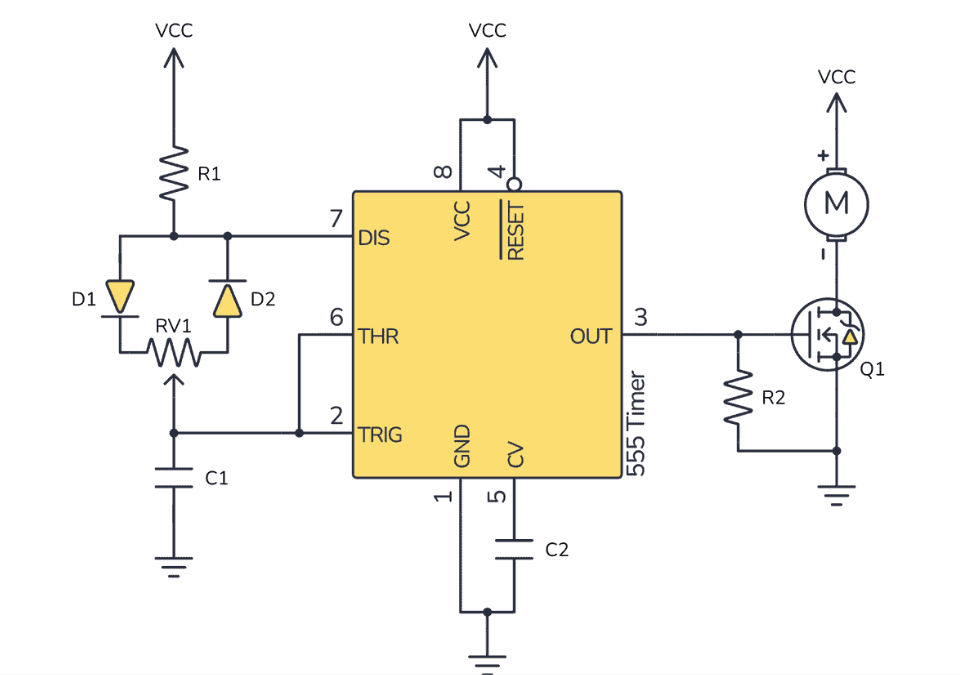

1. PWM调速控制

   • 电路：在无稳态模式下，用电位器替换 R2，调节占空比控制电机速度。
   • 关键：占空比越大，电机转速越高。
   • 电路图：



2. 电压检测器

   • 设计：通过阈值引脚（THRES）监测电压，当输入超过 23VCC 时触发报警。

3. 电子琴/音调发生器

   • 原理：调节RC值改变输出频率，驱动扬声器发声。
   • 示例：R1=4.7kΩ,R2=10kΩ,C=0.1μF → 生成1kHz音频。

4. 光控开关

   • 扩展：用光敏电阻替代定时电阻，光线变化时触发555输出（如自动夜灯）。

---

三、关键设计技巧

• 延长定时时间：单稳态模式下使用大容量电容（如2200μF）和高阻值电阻（10MΩ），可实现数分钟定时。
• 提高驱动能力：输出端接晶体管（如TIP120）驱动大电流负载（电机、LED灯带）。
• 抗干扰设计：在控制电压引脚（Pin 5）接0.01μF电容到地，防止噪声干扰。

---

四、常见问题

1. 电路不起振：检查RC元件是否接错，确保阈值和触发引脚正确连接。
2. 输出不稳定：电源需加滤波电容（10μF电解电容 + 0.1μF陶瓷电容）。
3. 占空比不可调：需确保 R2 使用电位器，且阻值范围合理。

---

五、进阶应用

• 级联定时器：多片555串联实现长延时（如1小时定时）。
• 压控振荡器（VCO）：Pin 5接可变电压，实现频率调制（FM信号生成）。
• 触摸开关：在触发引脚接高阻值电阻（10MΩ），通过人体触摸触发。

---

六、替代型号

• 低功耗场景：选用LMC555（工作电压1.5V~15V）。
• 双定时器：NE556（集成两个555单元）。

NE555凭借其低成本、易用性和高可靠性，至今仍是电子设计的首选之一。

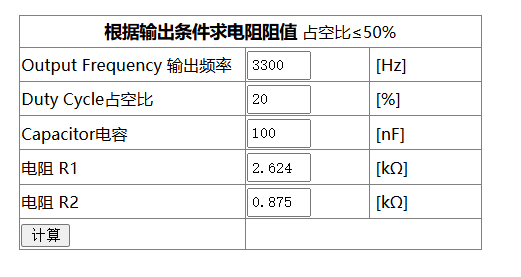

下面分享一个 根据频率和占空比计算R和C值的工具：

示例：



说明：这里输出频率为3.3 kHz,占空比为20%，计算出相应的电阻R1和R2分别是2.62和0.87欧，电容则为100nF
