5.定时器/计数器、脉宽调制电路、模拟多路转换器等电路

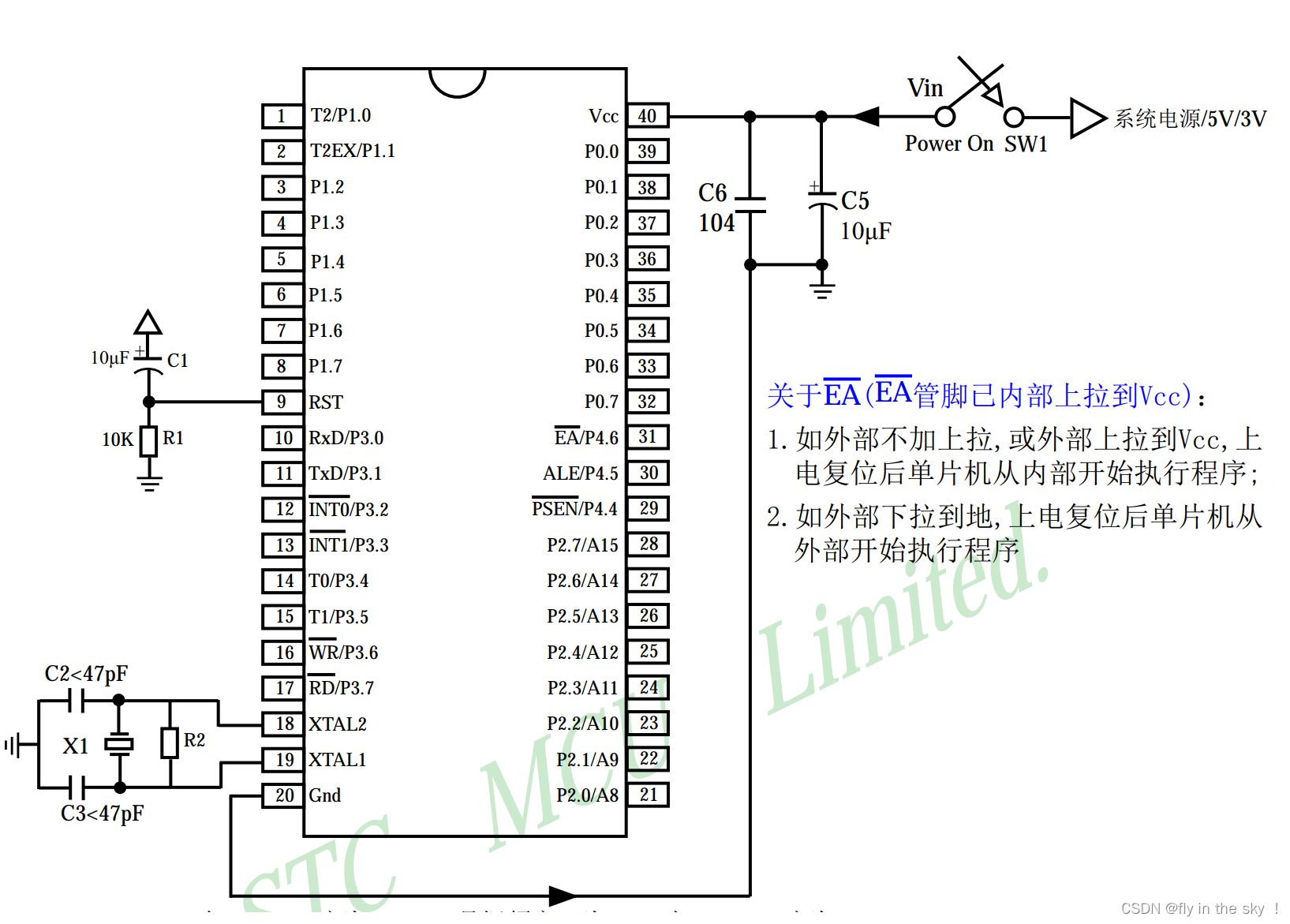

STC89C51RC/RD+系列单片机最小应用系统

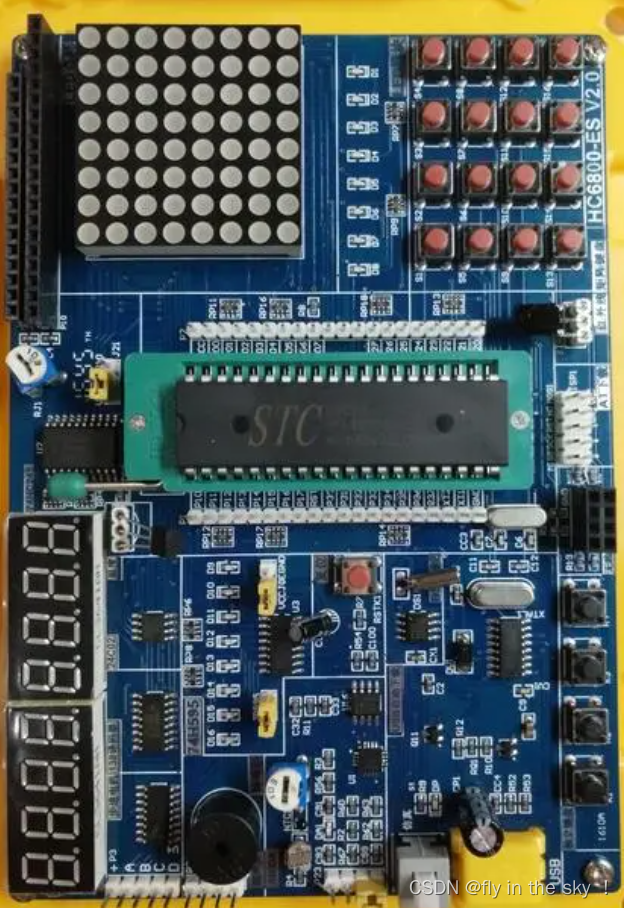

开发板原理图

完结撒花!(๑′ᴗ‵๑)Ｉ Lᵒᵛᵉᵧₒᵤ❤动动你们幸运的小手点个关注吧!!!

单片机，英文Micro Controller Unit，简称MCU

51单片机名字的由来

51单片机是指80年代Intel开发的8051单片机内核的统称。
因为“8051”有个“51”，所以与“8051”内核一样的单片机都统称为51系列单片机。单片机的指令系统就像水渠和门阀，想灌溉就要打开通路，而51单片机使用一样的灌溉指令。
51系列单片机的始祖是Intel的8004单片机，后来随着Flash rom技术的发展，8004单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是Atmel公司的AT89系列，它广泛应用于工业测控系统之中。

主要功能

1.控制处理

51单片机的控制处理功能可以通过温控系统实现。
温控系统通过传感器检测环境温度，51单片机控制加热器或冷却器调整温度，实现恒温模式或根据设定温度变化的控温模式。此外，还可以配备实时时钟模块，实现定时开关机的功能。

2.数据处理

51单片机的数据处理功能可以通过计算器实现。
计算器通过按键获取用户输入，51单片机将按键值转换成数字，并根据加减乘除等运算法则进行计算，最后将结果显示在LED数码管上。此外，还可以通过调用EEPROM存储器，实现计算结果的存储和调用。

3.通信

51单片机的通信功能可以通过串口通信实现。
串口通信可以将51单片机与其他单片机或计算机连接起来，实现数据的传输和控制的交互。例如，通过串口将温度传感器采集到的温度数据传输到计算机中，或通过串口将主机设置的参数传输到LED显示器上。

4.定时计数

51单片机的定时计数功能可以通过定时/计数器实现。
定时/计数器是51单片机内部两个16位的特殊功能寄存器，它们能够实现定时和计数功能。当定时器与单片机的振荡器连接时，可以实现定时功能；当定时器与单片机的T1连接时，可以实现计时功能。例如，可以通过定时器/计数器实现LED灯的闪烁频率控制，或实现脉冲计数等功能。

51单片机的组成

1.中央处理器CPU

作用:具有数据处理能力。

2.存储器RAM、只读存储器ROM

作用：用来存储数据。

3.I/O口和中断系统

作用:实现输入输出和中断功能。

4.显示驱动电路、A/D转换器

作用:驱动显示和实现模拟数字转换功能。

5.定时器/计数器、脉宽调制电路、模拟多路转换器等电路

作用:实现定时、计数、脉宽调制和模拟多路转换等功能。

单片机是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、存储器RAM、只读存储器ROM、I/O口和中断系统、显示驱动电路、A/D转换器、定时器/计数器、脉宽调制电路、模拟多路转换器等电路集成到硅片上构成的一个小而完善的微型计算机系统，在工业等控制领域广泛应用。

单片机的应用领域(非常广泛)

1.工业控制

如数控机床、自动生产线控制、电机控制、温度控制等。

2.仪器仪表

如智能仪器、医疗器械、数字示波器等。

3.计算机外部设备与智能接口

如图形终端机、传真机、复印机、打印机、绘图仪、磁盘/磁带机、智能终端机等。

4.商用产品

如自动售货机、电子收款机、电子秤等。

5.家用电器

如微波炉、电视机、空调、洗衣机、录像机、音响设备等。

学习单片机的主要理由

理由1

单片机跟计算机相比，单片机算是一个袖珍版计算机，一个芯片就能构成完整的计算机系统。虽然在性能上，与计算机相差甚远，但单片机成本低、体积小、结构简单，在生活和工业控制领域大有所用

理由2

学习使用单片机是了解计算机原理与结构的最佳选择

STC89C52的内部结构

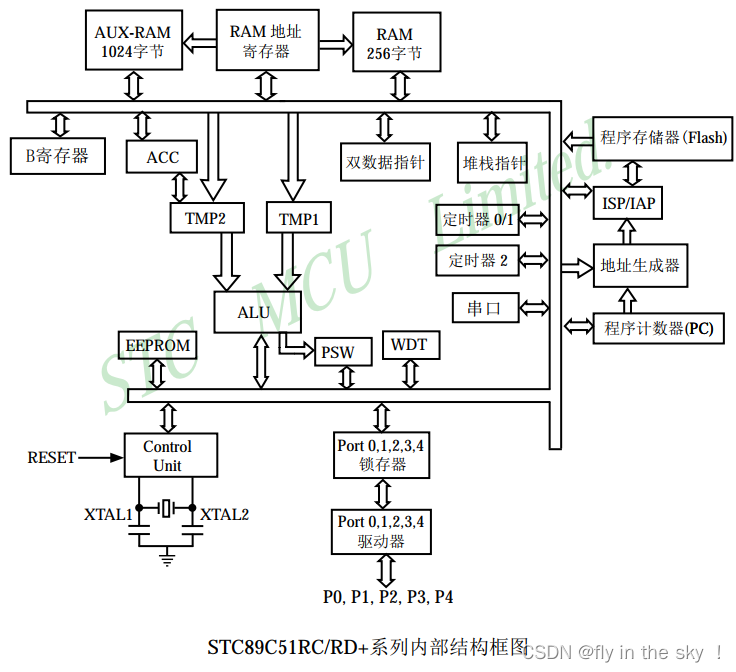

STC89C51RC/RD+系列单片机的内部结构框图如上图所示。

STC89C51RC/RD+单片机中包含中央处理器（CPU）、程序存储器（Flash）、数据存储器（SRAM）、定时/计数器、 UART串口、 I/O接口、 EEPROM看门狗等模块

STC89C51RC/RD+系列单片机几乎包含了数据采集和控制中所需的所有单元模块，可称得上一个片上系统。
