HDI中的盲埋孔有什么用？

HDI作为PCB中的单独类别，通常在一个小非常小的空间需要更大的组件紧密相连，HDIPCB就是用通用布线时，将各部件组合起来，在PCB打样中，盲孔和埋孔的应用，极大地降低HDI（高密度互连）PCB的尺寸和质量，减少层数，提高电磁兼容性，增加电子产品特色，降低成本，同时也会使得设计工作更加简便快捷。

由于HDI板的特性，盲埋孔技术的存在能够很有效的将元件放在一起，每制作一次盲孔算作HDI的一阶，对于内层同时具有盲孔和埋孔的HDI工艺是比较复杂的，包括了埋孔和盲孔均为非叠孔，盲孔叠孔和埋孔非叠孔、埋孔叠孔和盲孔非叠孔、盲孔和埋孔均为叠孔。

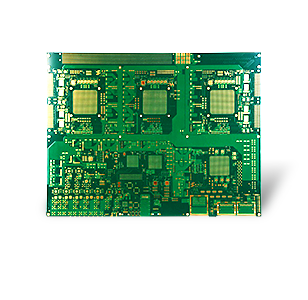

51PCB的HDI通讯高多层板

印制板上孔的加工形成有多种方式，目前使用最多的是机械钻，机械钻孔就是利用钻刀高速切割的方式，在板子(母板或子板)上形成上下贯通的穿孔。对于成品孔径在8MIL及以上的穿孔，我们都可以采用机械钻孔的形式来加工。

在PCB行业，制作盲埋孔因为制作工序繁多，需要高精密专业设备，特殊工艺，时效较长，成本较高，因此许多企业不愿做这类工艺，我们致力于做相关特殊工艺的板子，提供相应服务，引进盲埋孔的相关高端设备，具备相对应的工艺能力。
