24秒篮球计数器

本文介绍了74HC192在数字定时电路中的应用,包括其作为同步十进制计数器的功能、计数器工作原理、以及如何利用该芯片实现24秒定时器。实验总结了74HC192的特性及在Multisim中的逻辑仿真,并指出优化电路设计的可能性。
摘要由CSDN通过智能技术生成

1. 定时电路是数字系统中的基本单元电路,他主要由计算器和振荡器组成。24秒定时电路器,他由秒脉冲发生器、计时器、编码显示电路、报警电路和辅助时序控制电路5个部分组成。

2 .74HC192是同步十进制加/减计数器,它采用8421BCD码计数,并且具有清零、置数、加/减计数2功能,CPU、CPD分别为加法计数、减法计数的时钟脉冲输入。是异步并行置数输入,、分别是进位、错位输出,CR是异步是异步清零输入,D3~D0是并行数据输入,Q3~Q0是输出

CPU

CPD

CR

操作

X

X

0

0

置数

1

1

0

加法计数

1

1

0

减法计数

X

X

X

1

清零

定时器工作过程如下。

  1. 当启动开关S1闭合时,=0,计数器置数24,译码显示电路显示“24”字样。当S1断开时,S2处于“连续”端,G4输出高电平,计数器开始递减计数。当计数器底位片的BO1发出错误位脉冲时,高位计数器做减法计数。
  2. 在计数过程中如果将S2拨到“暂停”端,则G4输出低电平,关闭G2,封锁CP,定时器停止计数。
  3. 当高、低位计数器处于全零时,=0,关闭G2,封锁CP,定时器停止计数,同时发光二极管发出报警。

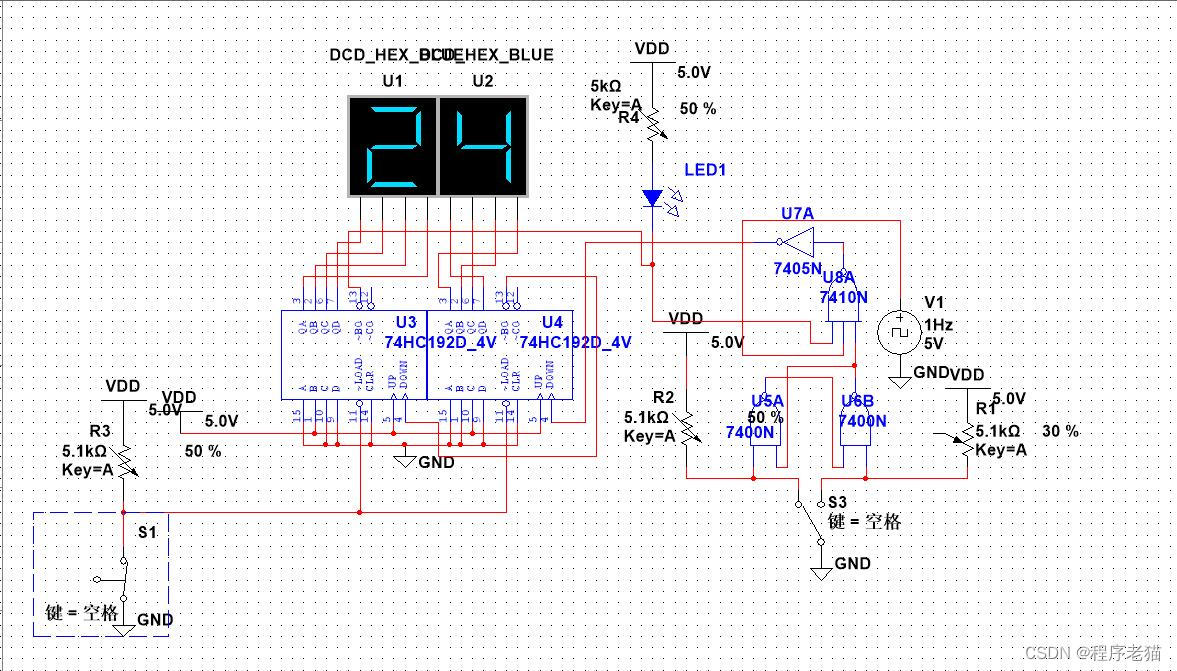

仿真图:

3.实验总结

74HC192是一个40引脚的双触发器集成电路,具有同步和异步复位、置位以及保持功能。其内部结构包括两个独立的D触发器,每个触发器有独立的使能输入、异步复位和置位输入。

我们将使用74HC192的特性来实现定时器的设计。通过设置适当的反馈逻辑,使得两个触发器的输出能够根据需要翻转,从而实现对时间的计数。

启动和暂停功能将通过触发器的使能输入实现。当启动信号为高电平时,触发器开始计数;当暂停信号为高电平时,触发器暂停计数。

连续记时功能将通过触发器的翻转实现。每次触发器的输出翻转,就意味着时间增加了一段时间。我们将通过反馈逻辑设置触发器的翻转条件,以实现24秒的定时。

通过本实验,我们验证了74HC192集成电路在定时电路设计中的应用价值,也掌握了使用Multisim进行逻辑功能仿真的方法。同时,实验过程中我们也发现了一些可以优化的地方,例如在连接逻辑门时可以考虑使用更少的元件来简化电路设计。
